Circuitos I Texto

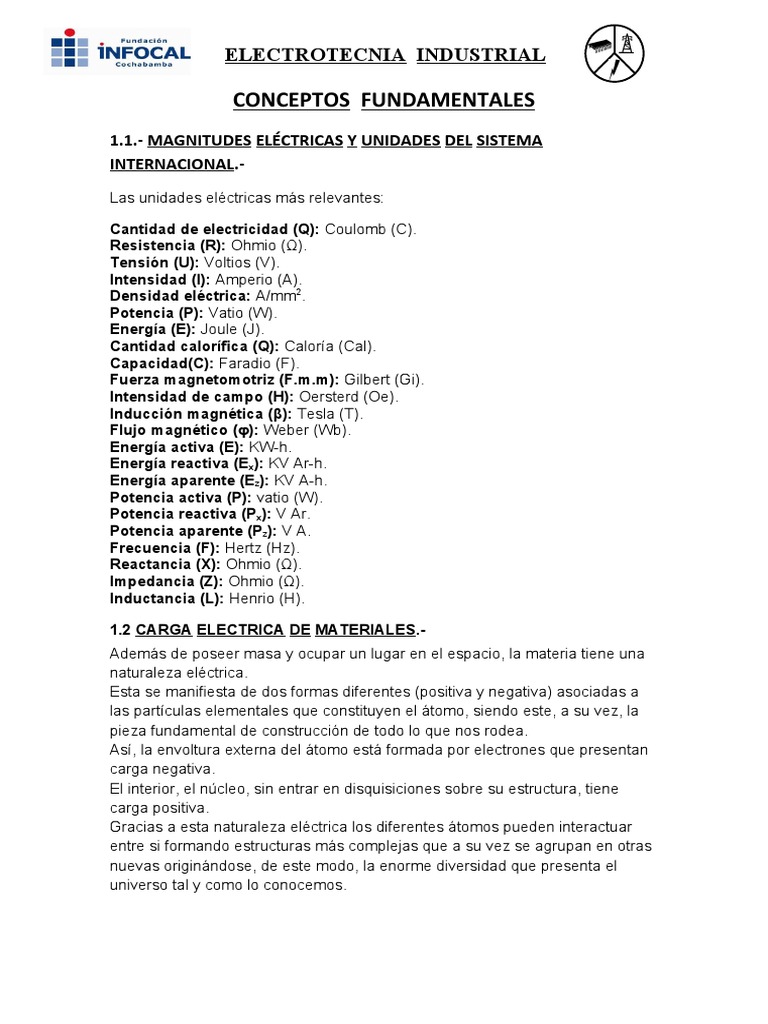

ELECTROTECNIA INDUSTRIAL
CONCEPTOS FUNDAMENTALES
1.1.- MAGNITUDES ELÉCTRICAS Y UNIDADES DEL SISTEMA
INTERNACIONAL.-
Las unidades eléctricas más relevantes:
Cantidad de electricidad (Q): Coulomb (C).

Resistencia (R): Ohmio (Ω).
Tensión (U): Voltios (V).
Intensidad (I): Amperio (A).
Densidad eléctrica: A/mm2.
Potencia (P): Vatio (W).
Energía (E): Joule (J).
Cantidad calorífica (Q): Caloría (Cal).
Capacidad(C): Faradio (F).
Fuerza magnetomotriz (F.m.m): Gilbert (Gi).
Intensidad de campo (H): Oersterd (Oe).
Inducción magnética (β): Tesla (T).
Flujo magnético (φ): Weber (Wb).
Energía activa (E): KW-h.
Energía reactiva (Ex): KV Ar-h.
Energía aparente (Ez): KV A-h.
Potencia activa (P): vatio (W).
Potencia reactiva (Px): V Ar.
Potencia aparente (Pz): V A.
Frecuencia (F): Hertz (Hz).
Reactancia (X): Ohmio (Ω).
Impedancia (Z): Ohmio (Ω).
Inductancia (L): Henrio (H).
1.2 CARGA ELECTRICA DE MATERIALES.-

Además de poseer masa y ocupar un lugar en el espacio, la materia tiene una
naturaleza eléctrica.
Esta se manifiesta de dos formas diferentes (positiva y negativa) asociadas a
las partículas elementales que constituyen el átomo, siendo este, a su vez, la
pieza fundamental de construcción de todo lo que nos rodea.
Así, la envoltura externa del átomo está formada por electrones que presentan
carga negativa.
El interior, el núcleo, sin entrar en disquisiciones sobre su estructura, tiene
carga positiva.
Gracias a esta naturaleza eléctrica los diferentes átomos pueden interactuar
entre si formando estructuras más complejas que a su vez se agrupan en otras
nuevas originándose, de este modo, la enorme diversidad que presenta el
universo tal y como lo conocemos.
Y todo ello porque las cargas de diferente signo establecen entre ellas fuerzas
de atracción y las del mismo de repulsión.
1.3 ESTRUCTURA DE LA MATERIA
La materia se divide en moléculas, las cuales a su vez se dividen en átomos.
Estos átomos se componen de dos partes: el núcleo y la periferia.
1- En el núcleo del átomo se encuentran:

- Los protones con carga eléctrica positiva, y...
- Los neutrones que como su nombre insinúa, no tienen carga eléctrica o son
neutros.
2- El la periferia se encuentran:
- Los electrones con carga eléctrica negativa.
El átomo de Bohr
El físico danés Niels Bohr, creo el modelo (después llamado modelo de Bohr)
donde se nuestra la estructura del átomo.
En el átomo el número de electrones es igual al número de protones, por lo que
se dice que el átomo es eléctricamente neutro.
# de protones = # de electrones
Hay algunos electrones que se encuentran en las órbitas más alejadas del
núcleo, por lo que podrían liberarse fácilmente. Estos electrones son los
llamados electrones de valencia
Ejemplo: El átomo de cobre tiene 29 protones y 29 electrones. De estos 29

electrones, 28 viajan en órbitas cercanas al núcleo y 1 viaja en una órbita
lejana. A este electrón se le llama: electrón libre. (electrón de valencia)
Si un material tiene muchos electrones libres en su estructura se le llama

conductor y si tiene pocos electrones libres se le llama aisladores o aislantes
Ejemplos:
Conductores: Oro, plata, aluminio, cobre, etc.
Aisladores o aislantes: cerámica, vidrio, madera, papel, etc.
Cuando a un átomo de cualquier materia le falta un electrón o más se le llama:

Ión positivo
Cuando a un átomo de cualquier materia le sobra un electrón o más se le
llama:
Ión negativo
Electricidad
La electricidad es la acumulación o movimiento de electrones que han sido

sacados de sus órbitas. Estos electrones son los llamados electrones libres,
que al ser sacados de sus órbitas dentro del átomo se mueven con facilidad por
la materia. A esto se le llama corriente eléctrica.
1.4 PROPIEDADES ELÉCTRICAS DE LOS ÁTOMOS

El cómo un material responde a las fuerzas eléctricas depende de cómo se

hallen dispuestos sus átomos. Cuando los átomos se hallan unidos juntos para
formar sólidos, líquidos o gases, la forma en que se hallan dispuestos los
electrones depende de los detalles finos de las fuerzas entre los átomos.
En particular, determinan si los electrones son capaces de moverse en torno al

material en respuesta a fuerzas eléctricas externas, o lo que es lo mismo, si la
corriente eléctrica puede moverse a través del material.
Un conductor es un material a través del cual puede fluir la corriente eléctrica.

Para ser un conductor, un material debe contener cargas eléctricas libres. Hay
muchos tipos de conductores, y difieren en el tipo de cargas libres disponibles y
en cómo son creadas.
En materiales como los metales, algunos electrones no se hallan ligados a sus

átomos individuales, sino que son libres de moverse a través del material: en
efecto son compartidos por todos los átomos.
Esas partículas sueltas reciben el nombre de electrones de “conducción”. En un

metal como el cobre, aproximadamente un electrón por átomo es de ese tipo.
Los metales son los conductores más comúnmente usados.
Sin embargo no hace falta que un material sea un metal para que conduzca la
electricidad. Cuando encendemos una luz fluorescente, algunos de los átomos
en el gas se ionizan y pierden electrones.
Esos electrones libres pueden moverse cuando es aplicado una tensión. Del
mismo modo, si disolvemos sal en agua, habrá iones cargados flotando en el
agua. Esos iones son libres de moverse, y en consecuencia pueden constituir
una corriente eléctrica. Tanto el agua salada como los gases ionizados son
ejemplos de conductores no metálicos.
Para que un material que transporte electricidad sea asequible, debe ser barato
y buen conductor eléctrico, por lo cual el cobre es ideal ya que reúne esas dos
características. Por ello es el conductor más usado, como por ejemplo en los
cables eléctricos de las casas.
El aluminio es también usado ocasionalmente con esa finalidad, pero no es tan

buen conductor como el cobre. En situaciones en las que el coste no es una
objeción, como en los satélites espaciales, en los circuitos eléctricos se usa el
oro y la plata porque son ligeramente mejores conductores que el cobre,
aunque son mucho más caros.
En un aislante, los electrones se hallan fuertemente ligados a sus átomos. Un

aislante es un material que no transporta la corriente eléctrica. Las fuerzas
eléctricas externas no son lo bastante fuertes como para apartar los electrones
de sus moléculas madre en un material así.
En consecuencia, los electrones no se mueven cuando es aplicado una

tensión, y no fluye ninguna corriente. La madera, el plástico, el caucho y el
cristal son ejemplos de aislantes.
1.5 PRINCIPIOS FUNDAMENTALES DE CORRIENTE ALTERNA Y

CORRIENTE CONTINUA
La corriente eléctrica es una corriente de electrones que atraviesa un

material. Algunos materiales como los "conductores" tienen electrones libres
que pasan con facilidad de un átomo a otro.
Estos electrones libres, si se mueven en una misma dirección conforme saltan
de un átomo a átomo, se vuelven en su conjunto, una corriente eléctrica.
Para lograr que este movimiento de electrones se de en un sentido o dirección,

es necesario una fuente de energía externa.
Cuando se coloca un material eléctricamente neutro entre dos cuerpos

cargados con diferente potencial (tienen diferente carga), los electrones se
moverán desde el cuerpo con potencial más negativo hacia el cuerpo con
potencia más positivo.
Los electrones viajan del potencial negativo al potencial positivo. Sin embargo
se toma por convención que el sentido de la corriente eléctrica va desde el
potencial positivo al potencial negativo.
Esto se puede visualizar como el espacio (hueco) que deja el electrón al

moverse de un potencial negativo a un positivo. Este hueco es positivo
(ausencia de un electrón) y circula en sentido opuesto al electrón.
La corriente eléctrica se mide en Amperios (A) y se simboliza como I.
Hasta aquí se ha supuesto un flujo de corriente que va de un terminal a otro

en, forma continua. A este flujo de corriente se le llama corriente continua.
Hay otro caso en que el flujo de corriente circula, en forma alternada, primero
en un sentido y después en el opuesto. A este tipo de corriente se le llama
corriente alterna.
La corriente continua (CC en español, en inglés DC, de Direct Current) es el

flujo continuo de electrones a través de un conductor entre dos puntos de
distinto potencial. A diferencia de la corriente alterna (CA en español, AC en
inglés), en la corriente continua las cargas eléctricas circulan siempre en la
misma dirección (es decir, los terminales de mayor y de menor potencial son
siempre los mismos). Aunque comúnmente se identifica la corriente continúa
con la corriente constante (por ejemplo la suministrada por una batería), es
continua toda corriente que mantenga siempre la misma polaridad.
Su descubrimiento se remonta a la invención de la primera pila por parte del

científico italiano Conde Alessandro Volta. No fue hasta los trabajos de Thomas
Alva Edison sobre la generación de electricidad en las postrimerías del siglo
XIX, cuando la corriente continua comenzó a emplearse para la transmisión de
la energía eléctrica. Ya en el siglo XX este uso decayó en favor de la corriente
alterna (propuesta por el inventor Nikola Tesla, sobre cuyos desarrollos se
construyó la primera central hidroeléctrica en las Cataratas del Niágara) por sus
menores pérdidas en la transmisión a largas distancias, si bien se conserva en
la conexión de redes eléctricas de diferente frecuencia y en la transmisión a
través de cables submarinos.
También se está extendiendo el uso de generadores de corriente continua

mediante células solares -buscando un menor impacto medioambiental del uso
de la energía solar frente a las soluciones convencionales (combustible fósil y
energía nuclear)-.
Conversión de corriente alterna en continua
Rectificación de la tensión en corriente continúa. Este proceso, denominado

rectificación, se realiza mediante dispositivos llamados rectificadores, basados
en el empleo de tubos de vacío y actualmente, de forma casi general, mediante
diodos semiconductores o tiristores
Polaridad
Generalmente los aparatos de corriente continua no suelen incorporar

protecciones frente a un eventual cambio de polaridad, lo que puede acarrear
daños irreversibles en el aparato. Para evitarlo, y dado que la causa del
problema es la colocación inadecuada de las baterías, es común que los
aparatos incorporen un diagrama que muestre cómo deben colocarse; así
mismo, los contactos se distinguen empleándose convencionalmente un muelle
metálico para el polo negativo y una placa para el polo positivo. En los aparatos
con baterías recargables, el transformador – rectificador tiene una salida tal que
la conexión con el aparato sólo puede hacerse de una manera, impidiendo así
la inversión de la polaridad.
En los casos de instalaciones de gran envergadura, tipo centrales telefónicas y

otros equipos de telecomunicación, donde existe una distribución centralizada
de corriente continua para toda la sala de equipos se emplean elementos de
conexión y protección adecuados para evitar la conexión errónea de polaridad.
La polaridad de la circulación de la corriente continua, se establece por

convenio desde el polo positivo hacia el polo negativo. No obstante el
movimiento de electrones (cargas negativas) se produce desde el polo negativo
al positivo. Y cada vez que se mueve un electrón deja un hueco positivo, que
atrae a otro electrón. Este flujo de huecos, es el que se produce en sentido
positivo a negativo.
Corriente alterna
Se denomina corriente alterna (abreviada CA en español y AC en inglés, de

Alternating Current) a la corriente eléctrica en la que la magnitud y dirección
varían cíclicamente. La forma de onda de la corriente alterna más comúnmente
utilizada es la de una onda senoidal, puesto que se consigue una transmisión
más eficiente de la energía. Sin embargo, en ciertas aplicaciones se utilizan
otras formas de onda periódicas, tales como la triangular o la cuadrada.
Utilizada genéricamente, la CA se refiere a la forma en la cual la electricidad

llega a los hogares y a las empresas. Sin embargo, las señales de audio y de
radio transmitidas por los cables eléctricos, son también ejemplos de corriente
alterna. En estos usos, el fin más importante suele ser la transmisión y
recuperación de la información codificada (o modulada) sobre la señal de la
CA.
Onda sinusoidal
Una señal sinusoidal, a (t), tensión, v (t), o corriente, i (t), se puede expresar
matemáticamente según sus parámetros característicos, como una función del
tiempo por medio de la siguiente ecuación:
donde:
A0 es la amplitud en voltios o amperios (también llamado valor máximo o de

pico),
ω la pulsación en radianes/segundo,
t el tiempo en segundos, y
β el ángulo de fase inicial en radianes.
Dado que la velocidad angular es más interesante para matemáticos que para
ingenieros, la fórmula anterior se suele expresar como:
donde f es la frecuencia en hercios (Hz) y equivale a la inversa del período
. Los valores más empleados en la distribución son 50 Hz y 60 Hz.

Historia
En 1882 el físico, matemático, inventor e ingeniero Nikola Tesla, diseñó y

construyó el primer motor de inducción de CA. Posteriormente el físico William
Stanley, reutilizó, en 1885, el principio de inducción para transferir la CA entre
dos circuitos eléctricamente aislados. La idea central fue la de enrollar un par
de bobinas en una base de hierro común, denominada bobina de inducción. De
este modo se obtuvo lo que sería el precursor del actual transformador. El
sistema usado hoy en día fue ideado fundamentalmente por Nikola Tesla; la
distribución de la corriente alterna fue comercializada por George
Westinghouse. Otros que contribuyeron en el desarrollo y mejora de este
sistema fueron Lucien Gaulard, John Gibbs y Oliver Shallenger entre los años
1881 y 1889. La corriente alterna superó las limitaciones que aparecían al
emplear la corriente continua (CC), el cual es un sistema ineficiente para la
distribución de energía a gran escala debido a problemas en la transmisión de
potencia, comercializado en su día con gran agresividad por Thomas Edison.
La primera transmisión interurbana de la corriente alterna ocurrió en 1891,

cerca de Telluride, Colorado, a la que siguió algunos meses más tarde otra en
Alemania. A pesar de las notorias ventajas de la CA frente a la CC, Thomas
Edison siguió abogando fuertemente por el uso de la corriente continua, de la
que poseía numerosas patentes (véase la guerra de las corrientes). De hecho,
atacó duramente a Nikola Tesla y a George Westinghouse, promotores de la
corriente alterna, a pesar de lo cual ésta se acabó por imponer. Así, utilizando
corriente alterna, Charles Proteus Steinmetz, de General Electric, pudo
solucionar muchos de los problemas asociados a la producción y transmisión
eléctrica, lo cual provocó al fin la derrota de Edison en la batalla de las
corrientes, siendo su vencedor George Westinghouse, y en menor medida,
Nikola Tesla.
Corriente alterna frente a continua

La razón del amplio uso de la corriente alterna viene determinada por su
facilidad de transformación, cualidad de la que carece la corriente continua.
La energía eléctrica viene dada por el producto de la tensión, la intensidad y el

tiempo. Dado que la sección de los conductores de las líneas de transporte de
energía eléctrica depende de la intensidad, podemos, mediante un
transformador, elevar la tensión hasta altos valores (alta tensión),
disminuyendo en igual proporción la intensidad de corriente. Con esto la misma
energía puede ser distribuida a largas distancias con bajas intensidades de
corriente y, por tanto, con bajas pérdidas por causa del efecto Joule y otros
efectos asociados al paso de corriente tales como la histéresis o las corrientes
de Foucault. Una vez en el punto de consumo o en sus cercanías, la tensión
puede ser de nuevo reducido para su uso industrial o doméstico de forma
cómoda y segura.
Corriente trifásica
La generación trifásica de energía eléctrica es la forma más común y la que

provee un uso más eficiente de los conductores. La utilización de electricidad
en forma trifásica es común mayoritariamente para uso en industrias donde
muchas de las máquinas funcionan con motores para esta tensión.
La corriente trifásica está formada por un conjunto de tres formas de onda,

desfasadas una respecto a la otra 120 grados.
Las corrientes trifásicas se generan mediante alternadores dotados de tres

bobinas o grupos de bobinas, arrolladas sobre tres sistemas de piezas polares
equidistantes entre sí. El retorno de cada uno de estos circuitos o fases se
acopla en un punto, denominado neutro, donde la suma de las tres corrientes,
si el sistema está equilibrado, es cero, con lo cual el transporte puede ser
efectuado usando solamente tres cables.
Esta disposición sería la denominada conexión en estrella, existiendo también

la conexión en triángulo o delta en las que las bobinas se acoplan según esta
figura geométrica y los hilos de línea parten de los vértices.
Existen por tanto cuatro posibles interconexiones entre generador y carga:
Estrella – Estrella
Estrella – Delta
Delta – Estrella
Delta – Delta
En los circuitos tipo estrella, las corrientes de fase y las corrientes de línea son
iguales y las tensiones de línea son veces mayor que las tensiones de fase
y están adelantados 30° a estos:
En los circuitos tipo triángulo o delta, pasa lo contrario, las tensiones de fase y
de línea, son iguales y la corriente de fase es veces más pequeña que la
corriente de línea y está adelantada 30° a esta:
CIRCUITO ELECTRICO
2.1 PARTES DE UN SISTEMA ELÉCTRICO
En cualquier sistema o circuito eléctrico sencillo podemos distinguir diferentes

tipos de elementos que cumplen una función determinada y que estudiamos a
continuación:
Generadores
Son los elementos encargados de suministrar la energía al

circuito, creando una diferencia de potencial entre sus
terminales que permite que circule la corriente eléctrica.
Los elementos que se encargan de esta función son: las

pilas, baterías, dinamos y alternadores.
Conductores
Son materiales que permiten el paso de la corriente eléctrica,
por lo que se utilizan como unión entre los distintos elementos del
circuito.
Generalmente son cables formados por hilos de cobre trenzado y

recubiertos por un aislante plástico.
Receptores
Son los componentes que reciben la energía eléctrica y la transforman

en otras formas más útiles para nosotros como: movimiento,
luz, sonido o calor.
Algunos receptores muy comunes son: las lámparas, motores,

estufas, altavoces, electrodomésticos, máquinas, etc.
Elementos de control
Estos elementos nos permiten maniobrar con el circuito conectando y

desconectando sus diferentes elementos según nuestra voluntad.
Los elementos de control más empleados son los

interruptores, pulsadores y conmutadores.
Elementos de protección
Estos elementos tienen la misión de proteger a la instalación

y sus usuarios de cualquier avería que los pueda poner en peligro.
Los más empleados son los fusibles y los interruptores de protección.
Es tan común la aplicación del circuito eléctrico en nuestros días que tal vez no
le damos la importancia que tiene. El automóvil, la televisión, la radio, el
teléfono, la aspiradora, las computadoras y video caseteras, entre muchos y
otros son aparatos que requieren para su funcionamiento, de circuitos
eléctricos simples, combinados y complejos.
Pero ¿qué es un circuito eléctrico? Se denomina así el camino que recorre

una corriente eléctrica. Este recorrido se inicia en una de las terminales de
una pila, pasa a través de un conducto eléctrico (cable de cobre), llega a una
resistencia (foco), que consume parte de la energía eléctrica; continúa después
por el conducto, llega a un interruptor y regresa a la otra terminal de la pila.
Los elementos básicos de un circuito eléctrico son: Una fuente de alimentación,

en este caso una batería; un fusible como dispositivo de protección; el
interruptor que es un dispositivo de control del circuito y los conductores
(cables o alambre), que llevan a corriente a una resistencia lámpara
incandescente.
Todo circuito eléctrico requiere, para su funcionamiento, de una fuente de

energía, en este caso, de una corriente eléctrica.
¿Qué es la corriente eléctrica? Recibe este nombre el movimiento de cargas

eléctricas (electrones) a través de un conducto; es decir, que la corriente
eléctrica es un flujo de electrones.
¿Qué es un interruptor o desconectador? No es más que un dispositivo de
control, que permite o impide el paso de la corriente eléctrica a través de un
circuito, si éste está cerrado y que, cuando no lo hace, está abierto.
Existen otros dispositivos llamados fusibles, que pueden ser de diferentes

tipos y capacidades. ¿Qué es un fusible? Es un dispositivo de protección
tanto para ti como para el circuito eléctrico.
Sabemos que la energía eléctrica se puede transformar en energía calorífica.

Hagamos una analogía, cuando hace ejercicio, tu cuerpo está en movimiento y
empiezas a sudar, como consecuencia de que está sobrecalentado. Algo
similar sucede con los conductores cuando circula por ellos una corriente
eléctrica (movimiento de electrones) y el circuito se sobrecalienta. Esto puede
ser producto de un corto circuito, que es registrado por el fusible y ocasiona
que se queme o funda el listón que está dentro de el, abriendo el circuito, es
decir impidiendo el paso de corriente para protegerte a ti y a la instalación.
Recuerda que cada circuito presenta Características Particulares. Obsérvalas,

compáralas y obtén conclusiones sobre los circuitos eléctricos.
2.2 INTENSIDAD DE CORRIENTE ELÉCTRICA (I)
La intensidad de corriente se define como el número o cantidad de electrones

que circulan por un conductor en la unidad de tiempo.
Su unidad de medida es el amperio (A) y el aparato con el que se mide recibe

el nombre de amperímetro.
2.3 TENSIÓN ELÉCTRICA (U)
Es la fuerza de capaz de hacer mover a los electrones o tensión representa la

diferencia de potencial existente entre dos puntos de un circuito eléctrico.
También llamada fuerza electromotriz (fem).
La tensión se mide en voltios (V) y su aparato de medida es el voltímetro.
2.4 RESISTENCIA ELÉCTRICA (R)
Se define la resistencia eléctrica como la mayor o menor dificultad que opone
un cuerpo al paso de la corriente eléctrica. Los materiales que presentan una
gran oposición al paso de la electricidad reciben el nombre de aislante, y en
consecuencia tienen una elevada resistencia eléctrica. Por el contrario,
llamamos conductores a los materiales que apenas oponen resistencia al paso
de la corriente.
La unidad de media de la resistencia eléctrica es el ohmio (Ω), y su aparato de

medida el ohmímetro.
2.5 POTENCIA Y ENERGÍA ELÉCTRICA.
Potencia eléctrica (P)
La potencia eléctrica es la capacidad que tiene un aparato para transformar la

energía eléctrica en otro tipo de energía. Cuanto más rápido sea capaz de
realizar esta transformación mayor será la potencia del mismo. Para calcularla
mediante la siguiente expresión:
Su unidad de medida es el vatio (w) y el aparato de medida el vatímetro.
Energía
La energía es la potencia consumida por unidad de tiempo, y responde a la

siguiente expresión:
E = P∙ t
Se mide en kilowatio-hora, mediante el contador de la luz instalado por la

compañía eléctrica.
La corriente eléctrica
La corriente eléctrica es flujo de electrones que circulan por un conductor.
Para que exista corriente eléctrica tiene que haber tensión eléctrica, intensidad
de corriente, resistencia eléctrica y potencia eléctrica. Si falta una de estas
magnitudes no existe corriente eléctrica.
Decimos que los electrones tienen carga eléctrica negativa (-), mientras que los
protones, situados en el núcleo del átomo, tienen carga positiva (+). Los
cuerpos pueden estar cargados positiva o negativamente como consecuencia
del exceso de protones o electrones.
En determinados materiales, que denominamos conductores, es posible hacer

fluir los electrones de un extremo al otro de los mismos, estableciéndose
entonces una corriente eléctrica.
- -
-
-
- -
El camino por el que se desplazan los electrones es lo que denominamos

circuito eléctrico, que podemos definir también como el un conjunto de
elementos interconectados que permiten el paso de la corriente eléctrica.
Suministro eléctrico
Se denomina suministro eléctrico al conjunto de etapas que son necesarias

para que la energía eléctrica llegue al consumidor final. Como la energía
eléctrica es difícil de almacenar, este sistema tiene la particularidad de generar
y distribuir la energía conforme ésta es consumida. Por otra parte, debido a la
importancia de la energía eléctrica, el suministro es vital para el desarrollo de
los países y de interés para los gobiernos nacionales, por lo que estos cuentan
con instituciones especializadas en el seguimiento de las tres etapas
fundamentales: generación, transmisión y distribución.
Diagrama esquematizado del sistema de suministro eléctrico
Instrumentos de medida
Se denominan instrumentos de medidas de electricidad a todos los dispositivos

que se utilizan para medir las magnitudes eléctricas y asegurar así el buen
funcionamiento de las instalaciones y máquinas eléctricas. La mayoría son
aparatos portátiles de mano y se utilizan para el montaje; hay otros
instrumentos que son conversores de medida y otros métodos de ayuda a la
medición, el análisis y la revisión. La obtención de datos cobra cada vez más
importancia en el ámbito industrial, profesional y privado. Se demandan, sobre
todo, instrumentos de medida prácticos, que operen de un modo rápido y
preciso y que ofrezcan resultados durante la medición.
Principio de funcionamiento de un galvanómetro.
Existen muchos tipos de instrumentos diferentes siendo los más destacados los
amperímetros, voltímetros, óhmetros, multímetros y osciloscopios.
Amperímetros
Amperímetro de pinza.
Un amperímetro es un instrumento que sirve para medir la intensidad de

corriente que está circulando por un circuito eléctrico. En su diseño original los
amperímetros están constituidos, en esencia, por un galvanómetro cuya escala
ha sido graduada en amperios. En la actualidad, los amperímetros utilizan un
conversor analógico/digital para la medida de la caída de tensión sobre un
resistor por el que circula la corriente a medir. La lectura del conversor es leída
por un microprocesador que realiza los cálculos para presentar en un display
numérico el valor de la corriente circulante.
Para efectuar la medida de la intensidad de la corriente circulante el

amperímetro ha de colocarse en serie, para que sea atravesado por dicha
corriente. Esto lleva a que el amperímetro debe poseer una resistencia interna
lo más pequeña posible, a fin de que no produzca una caída de tensión
apreciable. Para ello, en el caso de instrumentos basados en los efectos
electromagnéticos de la corriente eléctrica, están dotados de bobinas de hilo
grueso y con pocas espiras.
Voltímetros
Dos voltímetros digitales.
Un voltímetro es un instrumento que sirve para medir la diferencia de potencial

o tensión entre dos puntos de un circuito eléctrico cerrado pero a la vez abierto
en los polos. Los voltímetros se clasifican por su funcionamiento mecánico,
siendo en todos los casos el mismo instrumento:
 Voltímetros electromecánicos: en esencia, están constituidos por un

galvanómetro cuya escala ha sido graduada en voltios. Existen modelos
que separan las corrientes continua y alterna de la señal, pudiendo
medirlas independientemente.
 Voltímetros electrónicos: añaden un amplificador para proporcionar
mayor impedancia de entrada y mayor sensibilidad.
 Voltímetros vectoriales: se utilizan con señales de microondas. Además
del módulo de la tensión dan una indicación de su fase.
 Voltímetros digitales: dan una indicación numérica de la tensión,
normalmente en una pantalla tipo LCD. Suelen tener prestaciones
adicionales como memoria, detección de valor de pico, verdadero valor
eficaz (RMS), selección automática de rango y otras funcionalidades.
Para efectuar la medida de la diferencia de potencial el voltímetro ha de

colocarse en paralelo, esto es, en derivación sobre los puntos entre los que se
trata de efectuar la medida. Para ello, en el caso de instrumentos basados en
los efectos electromagnéticos de la corriente eléctrica, están dotados de
bobinas de hilo muy fino y con muchas espiras, con lo que con poca intensidad
de corriente a través del aparato se consigue la fuerza necesaria para el
desplazamiento de la aguja indicadora.
Óhmetro
Óhmetro.
Un óhmetro u ohmímetro es un instrumento para medir la resistencia eléctrica.

El diseño de un óhmetro se compone de una pequeña batería para aplicar una
tensión a la resistencia bajo medida, para luego mediante un galvanómetro
medir la corriente que circula a través de la resistencia. La escala del
galvanómetro está calibrada directamente en ohmios, ya que en aplicación de
la ley de Ohm, al ser la tensión de la batería fija, la intensidad circulante a
través del galvanómetro sólo va a depender del valor de la resistencia bajo
medida, esto es, a menor resistencia mayor intensidad de corriente y viceversa.
Existen también otros tipos de óhmetros más exactos y sofisticados, en los que
la batería ha sido sustituida por un circuito que genera una corriente de
intensidad constante I, la cual se hace circular a través de la resistencia R bajo
prueba. Un óhmetro de precisión tiene cuatro terminales, denominados
contactos Kelvin. Dos terminales llevan la corriente constante desde el medidor
a la resistencia, mientras que los otros dos permiten la medida de la tensión
directamente entre terminales de la misma, con lo que la caída de tensión en
los conductores que aplican dicha corriente constante a la resistencia bajo
prueba no afecta a la exactitud de la medida.
Multímetro
Multímetro digital donde pueden medirse varias magnitudes eléctricas.
Un multímetro, llamado también polímetro o tester, es un instrumento que

ofrece la posibilidad de medir distintas magnitudes en el mismo aparato. Las
más comunes son las de voltímetro, amperímetro y óhmetro. Es utilizado
frecuentemente por el personal técnico en toda la gama de electrónica y
electricidad. Existen distintos modelos que incorporan además de las tres
funciones básicas antes citadas otras mediciones importantes, tales como
medida de inductancias y capacitancias; comprobador de diodos y transistores;
o escalas y zócalos para la medida de temperatura mediante termopares
normalizados.
También hay multímetros con funciones avanzadas que permiten: generar y

detectar la frecuencia intermedia de un aparato, así como un circuito
amplificador con altavoz para ayudar en la sintonía de circuitos de estos
aparatos; el seguimiento de la señal a través de todas las etapas del receptor
bajo prueba; realizar la función de osciloscopio por encima del millón de
muestras por segundo en velocidad de barrido, y muy alta resolución;
sincronizarse con otros instrumentos de medida, incluso con otros multímetros,
para hacer medidas de potencia puntual (potencia = tensión * intensidad);
utilizarse como aparato telefónico, para poder conectarse a una línea telefónica
bajo prueba, mientras se efectúan medidas por la misma o por otra adyacente;
realizar comprobaciones de circuitos de electrónica del automóvil y grabación
de ráfagas de alto o baja tensión.
Este instrumento de medida por su precio y su exactitud sigue siendo el

preferido del aficionado o profesional en electricidad y electrónica. Hay dos
tipos de multímetros: analógicos y digitales.
Osciloscopio
Osciloscopio Tektronik.
Se denomina osciloscopio a un instrumento de medición electrónico para la

representación gráfica de señales eléctricas que pueden variar en el tiempo,
que permite visualizar fenómenos transitorios así como formas de ondas en
circuitos eléctricos y electrónicos y mediante su análisis se puede diagnosticar
con facilidad cuáles son los problemas del funcionamiento de un determinado
circuito. Es uno de los instrumentos de medida y verificación eléctrica más
versátiles que existen y se utiliza en una gran cantidad de aplicaciones
técnicas. Un osciloscopio puede medir un gran número de fenómenos, si va
provisto del transductor adecuado.
El osciloscopio presenta los valores de las señales eléctricas en forma de

coordenadas en una pantalla, en la que normalmente el eje X (horizontal)
representa tiempos y el eje Y (vertical) representa tensiones. La imagen así
obtenida se denomina oscilograma. Suelen incluir otra entrada, llamada "eje Z"
que controla la luminosidad del haz, permitiendo resaltar o apagar algunos
segmentos de la traza. El funcionamiento del osciloscopio está basado en la
posibilidad de desviar un haz de electrones por medio de la creación de
campos eléctricos y magnéticos. Las dimensiones de la pantalla del TRC están
actualmente normalizadas en la mayoría de instrumentos, a 10 cm en el eje
horizontal (X) por 8 cm en el eje vertical (Y).
El osciloscopio se fabrica bajo muchas formas distintas, no sólo en cuanto al

aspecto puramente físico sino en cuanto a sus características internas y por
tanto a sus prestaciones y posibilidades de aplicación de las mismas. Existen
dos tipos de osciloscopios: analógicos y digitales. Los analógicos trabajan con
variables continuas mientras que los digitales lo hacen con variables discretas.
Ambos tipos tienen sus ventajas e inconvenientes. Los analógicos son
preferibles cuando es prioritario visualizar variaciones rápidas de la señal de
entrada en tiempo real. Los osciloscopios digitales se utilizan cuando se desea
visualizar y estudiar eventos no repetitivos, como picos de tensión que se
producen aleatoriamente.
Elementos de seguridad
Cuadro eléctrico de seguridad en una vivienda, compuesto por limitador de

potencia, interruptores magneto térmicos e interruptores diferenciales.
Las instalaciones eléctricas disponen de varios elementos de seguridad para

disminuir el riesgo de accidentes, como los causados por cortocircuitos,
sobrecargas o contacto de personas o animales con elementos en tensión.
Un cortocircuito ocurre cuando falla un aparato o línea eléctrica por el que

circula corriente, y esta pasa directamente:
 del conductor activo o fase al neutro o tierra

 entre dos fases en el caso de sistemas polifásicos en corriente alterna
 entre polos opuestos en el caso de corriente continua.
El cortocircuito se produce normalmente por fallos en el aislante de los

conductores, cuando estos quedan sumergidos en un medio conductor como el
agua o por contacto accidental entre conductores aéreos por fuertes vientos o
rotura de los apoyos. Debido a que un cortocircuito puede causar daños
importantes en las instalaciones eléctricas e incendios en edificios, las
instalaciones están normalmente dotadas de fusibles, interruptores magneto
térmicos diferenciales y tomas de tierra, a fin de proteger a las personas y las
cosas.
Fusible industrial de 200 amperios.
 Fusible: es un dispositivo, constituido por un filamento o lámina de un

metal o aleación de bajo punto de fusión, que se intercala en un punto
determinado de una instalación eléctrica para que se funda, por efecto
Joule, cuando la intensidad de corriente supere, por un cortocircuito o
por un exceso de carga, un determinado valor que pudiera hacer peligrar
la integridad de los conductores de la instalación con el consiguiente
riesgo de incendio o destrucción de otros elementos.
 Interruptor magneto térmico: también denominado disyuntor termo

magnético, es un dispositivo utilizado para la protección de los circuitos
eléctricos, contra cortocircuitos y sobrecargas, en sustitución de los
fusibles. Tienen la ventaja frente a los fusibles de que no hay que
reponerlos. Cuando desconectan el circuito debido a una sobrecarga o
un cortocircuito, se rearman de nuevo y siguen funcionando. Su
funcionamiento se basa en dos de los efectos producidos por la
circulación de corriente eléctrica en un circuito: el magnético y el térmico
(efecto Joule). El dispositivo consta, por tanto, de dos partes, un
electroimán y una lámina bimetálica, conectadas en serie y por las que
circula la corriente que va hacia la carga.
 Interruptor diferencial: también llamado disyuntor por corriente

diferencial o residual, es un dispositivo electromecánico que se coloca
en las instalaciones eléctricas con el fin de proteger a las personas de
las derivaciones causadas por faltas de aislamiento entre los
conductores activos y tierra o masa de los aparatos. En esencia, el
interruptor diferencial consta de dos bobinas, colocadas en serie con los
conductores de alimentación de corriente y que producen campos
magnéticos opuestos y un núcleo o armadura que mediante un
dispositivo mecánico adecuado puede accionar unos contactos. El
interruptor corta la corriente eléctrica cuando existe una derivación de
corriente a tierra, que si pasa por un cuerpo humano puede tener
consecuencias fatales.
Instalación domiciliaria de toma a tierra.
Toma de tierra: también denominado hilo de tierra o simplemente tierra, se

emplea en las instalaciones eléctricas para evitar el paso de corriente al
usuario por un fallo del aislamiento de los conductores activos. La toma a tierra
es un camino de poca resistencia a cualquier corriente de fuga para que cierre
el circuito "a tierra" en lugar de pasar a través del usuario. Consiste en una
pieza metálica enterrada en una mezcla especial de sales y conectada a la
instalación eléctrica a través de un cable. En todas las instalaciones interiores
según el reglamento, el cable de tierra se identifica por ser su aislante de color
verde y amarillo.
LEYES DE LOS CIRCUITOS

3.1 Ley de Ohm
A comienzos del siglo XX, Georg Simon Ohm descubrió que existía una
relación entre las magnitudes fundamentales de la electricidad según una ley
física que lleva su nombre y que se enuncia así:” La diferencia de potencial o la
tensión entre dos puntos de un circuito eléctrico es igual al producto de la
intensidad que lo que recorre por la resistencia eléctrica medida entre dichos
puntos”.

U = R∙ I
I = U /R
R = U /I
3.2 Tipos de circuitos eléctricos
3.2.1 Circuito simple

Un circuito simple consta de una fuente de alimentación, un interruptor,
conductores y una resistencia de carga (lámpara).
3.2.2 Circuito en serie
Decimos que un circuito eléctrico está en serie cuando sus elementos se

encuentran conectados uno a continuación del otro.
Si realizamos este tipo de conexión con generadores, uniendo el polo positivo

de uno con el negativo del siguiente, sus tensiones se acumulan.
En este tipo de circuitos si se desconecta cualquiera de sus elementos se

interrumpe el paso de la corriente eléctrica por todos los demás.
Además cuantos más receptores sean conectados en serie estos funcionarán

con menos energía, en el caso de bombillas lucirán menos.
UT = U1 + U2
IT = I1 = I2
RT = R1 + R2
3.2.3 Circuito en paralelo
Decimos que un circuito eléctrico está en paralelo cuando todos sus elementos
se encuentran conectados entre el polo positivo y el negativo del generador.
Si realizamos este tipo de conexión con generadores, uniendo todos sus polos
positivos entre sí al igual que los negativos, nos proporcionarán un valor de
tensión igual al de cada uno de ellos que deben ser iguales.
En este tipo de circuitos si se desconecta cualquiera de sus elementos no se

interrumpe el paso de la corriente eléctrica por todos los demás.
Además aunque se conecten más receptores en paralelo estos funcionarán

con la misma menos energía.
UT = U1 = U2
IT = I1 + I2
3.2.4 Circuito Mixto
Denominamos un circuito mixto cuando en el podemos encontrar elementos

conectados en serie y otros en paralelo.
Para resolver este tipo de circuitos se resuelven combinando las formulas del
circuito en serie y las formulas de paralelo.
PRACTICA N° 1
1.- Un resistor ajustable está conectado a una tensión de 42 V. Por medición se

determina que la corriente es de 140 mA.
Calcule:
La resistencia determinada.
2.- Cambie los valores de la tensión.
Tarea a b c d e f
Dado 3 KV 10 mV 220 V 0,6 V 380 KV 520 mV
Buscado V V KV mV V V
3.- Cambie los datos de la intensidad de corriente.
Tarea a b c d e f
Dado 75 mA 0,32 A 600 A 0,8 mA 900 A 0,09 KA
Buscado A mA KA A mA A
4.- Cambie los datos de la resistencia.
Tarea a b c d e f
Dado 100 mΩ 1,5 Ω 220 Ω 3,3 KΩ 470 KΩ 6,8 MΩ
Buscado Ω mΩ KΩ Ω MΩ KΩ
5.- Un medidor de corriente, con un valor final del rango de medición de 6 A, tiene una
resistencia interna de 60 mΩ.
¿Qué caída de tensión se produce en la inclinación máxima?
6.- La placa calentadora de una cocina eléctrica de 220 V/ 2 KW tiene una resistencia
de 24,2 Ω. Calcule la corriente que toma.
7.- La bobina de un relé tiene la resistencia de 1000 Ω. La tensión nominal es de 24 V.

¿Qué magnitud tiene la corriente nominal de la bobina?
Los datos de la bobina son:
Tensión continua, nominal de 24 V.
R = 1000 Ω.
1000 espiras.
0,08 CuL. Alambre de cobre barnizado.
8.- En la rosca de una lámpara pequeña están impresos los siguientes datos: 6 V/ 0,3
A. Calcule la resistencia del filamento incandescente, a la tensión nominal.
9.- En el resistor de trabajo de 2,2 KΩ de un resistor hay 9,6 V. Calcule la corriente de

emisor del transistor.
10.- Calcule la tensión en el resistor de carga de un transistor NPN.

11.- De la línea característica de un termistor (resistor CNT) se derivan los siguientes

valores:
U1 = 30 V, I1 = 2,1 mA.
U2 = 52 V, I2 = 4,7 mA.
Calcule los valores de la resistencia correspondiente al termistor.
12.- El resistor CPT de una sonda de temperatura tiene, a 20 °C, una resistencia de
90 Ω; a 150 °C, una resistencia de 170 KΩ. Está conectado a 1,5 V – (continua).
Calcule la corriente que toma a 20 °C y a 150 °C.
13.- En un fotorresistor hay una tensión de 40 V. La intensidad luminosa E es de

100 Lx.
a) Averigüe en el diagrama característico, la corriente que fluye:
b) Calcule la resistencia.
14.- Calcule los valores que faltan:
Tarea a b c d e f g
Tensión U 225 V 42 V V 8V 220 V V 1,6 V
Corriente I A 1,38 A 4,5 A A 610 mA 0,15 A A
Resistencia R 25 Ω Ω 5 Ω. 900 mΩ Ω 160 Ω 137 Ω
15.- Un resistor ajustable está conectado a 24 V. Por variación sube la corriente de

200 mA a 400 mA.
Calcule:
- La resistencia, antes de la variación;

- La resistencia, después de la variación.
CONEXIONES EN SERIE DE RESISTORES
1.- Los resistores R1 = 8 Ω, R2 = 4 Ω y R3 = 12 Ω están conectados en serie, a 48 V.

Dibuje el circuito y complételo con los valores eléctricos.
Calcule:
a) La resistencia total;
b) La corriente;
c) Las tensiones parciales.
2.- Tres resistores R1 = 8 Ω, R2 = 12 Ω y R3 = 20 Ω están conectados en serie. ¿Qué
valor tiene la resistencia total?
3.- Una conexión en serie de tres resistores tiene la resistencia total de 6 KΩ. ¿Qué
valor tiene R2, si R1 tiene la resistencia de 800 Ω y R3, la de 400 Ω?
4.-Los resistores R1 = 250 Ω y R2 = 500 Ω están conectados en serie, a 220 V.
Calcule:
o La resistencia total;
o La corriente;
o Las tensiones parciales.
5.- La resistencia total de una conexión en serie, de 3 resistores, es de 300 Ω. Se
conoce: R1 = 80 Ω y R2 = 180 Ω. Fluye una corriente de 200 mA.
Calcule:
a) La tensión aplicada;
b) La resistencia R3;
c) Las tensiones parciales.
6.-
U = 6 V.
U2 = 2 V.
I = 0,3 A.
Calcule: U1, R1, R2.
7.-
I = 10 mA.
R1 = 200 Ω.
R2 = 0,12 Ω.
R3 = 0,008 MΩ.
Calcule: R, U, U1, U2, U3.
8.-
U =120 V.
R1 = 700Ω.
R2 =2,4KΩ.
R3=0,036 MΩ.
R4 = 900 Ω.
Calcule: R, I, U1, U2, U3, U4.
9.-
U = 60 V.
U3 = 20 V.
R2 = 60 Ω.
I = 0,5 A.
Calcule: U2, U1, R1, R3, R.
10.-
I = 4 A.
R1 = 20 Ω.
U2 = 10 V.
Calcule: R2, U1, U.
11.-
U = 12 V.
U1 = 3 V.
R2 = 90 Ω.
Calcule: U2, I, R1.
12.- Una lámpara de 110 V/ 40 W toma 0,36 A. Debe ser conectada a la red de 220 V.
¿Qué valor debe tener el prerresistor?
CONEXIÓN EN PARALELO DE RESISTORES
1.- Los resistores R1 = 60 Ω, R2 = 30 Ω y R3 = 20 Ω están conectados en paralelo a 60

V. Dibuje el circuito y anote los valores eléctricos.
Calcule:
a) La resistencia equivalente;
b) La corriente total;
c) Las corrientes parciales.
2.- Dos resistores, R1 = 9 Ω y R2 = 12 Ω están conectados en paralelo.
¿Qué valor tiene?:
La resistencia equivalente.
3.- Los resistores R1 = 36 Ω, R2 = 48 Ω y R3 = 60 Ω están conectados en paralelo.
Calcule la resistencia equivalente.
4.- La conexión en paralelo de dos resistores tiene una resistencia de 40 Ω. Uno de los
resistores tiene la resistencia de 60 Ω.
¿Qué valor tiene el otro resistor?
5.- Tres resistores están conectados en paralelo. La resistencia equivalente es de

2,6 KΩ. R1 tiene 8 KΩ y R3 tiene 10 KΩ.
¿Qué valor tiene R2?
6.- Un resistor de 60 Ω está conectado en paralelo con un resistor de 120 Ω y

alimentado a 220 V.
Calcule:
a) Las corrientes parciales;

c) La resistencia equivalente;
7.- Una conexión en paralelo se compone de R1 = 50 MΩ, R2 = 800 KΩ y R3 = 4,8 MΩ.
Está conectada a 24 V.
Calcule:
b) Las corrientes parciales;
c) La corriente total.
8.- Tres resistores: R1 = 250 Ω, R2 = 120 Ω y R3 = 80 Ω están conectados en paralelo.
En la línea de alimentación fluye una corriente de 300 mA.
Calcule:
b) Las corrientes parciales.
9.-
U = 24 V.
I = 2 A.
I2 = 0,8 A.
Calcule: I1, R1, R2, R.
10.-
I1 = 0,5 A.
I2 = 0,2 A.
R1 = 24 Ω.
R3 = 10 Ω.
Calcule: U, R2, I3, I, R.
11.- Una luminaria de techo tiene dos trayectorias de corriente, cada una de tres
lámparas incandescentes, de 220 V/25 W, conectadas en paralelo. En régimen
nominal, cada lámpara tiene una resistencia de 1940 Ω.
Calcule:
a) La resistencia equivalente de una trayectoria de corriente;

b) La toma de corriente de la luminaria.
12.- En placa calefactor, de 220 V/2 KW están incorporadas dos espirales de

calefacción, cada una de 48,5 Ω. Por medio de un conmutador de 4 posiciones se
puede lograr las siguientes condiciones de conexión:
Posición 1: Ambas espirales en serie;
Posición 2: Una sola espiral;
Posición 3: Ambas espirales en paralelo.
¿Qué valor tiene la resistencia y la toma de corriente en cada posición?
13.- La placa calefactor de alta potencia, de 220 V/2 KW, de una cocina eléctrica está
accionada por medio de un conmutador de 7 posiciones. Los valores de los tres
elementos de calefacción son R1 = 80,5 Ω, R2 = 108 Ω y R3 = 51 Ω.
¿Qué valores tienen la resistencia y la toma de corriente en?:
a) Posición 6: Los tres elementos de calefacción en paralelo;

b) Posición 5: R2 y R3 en paralelo.
c) Posición 4: Sólo R3.
d) Posición 3: Sólo R2.
e) Posición 2: R2 y R3 en serie;
f) Posición 1: R1, R2 y R3 en serie.
CONEXIÓN MIXTA DE RESISTORES
1.- El resistor R1 = 20 Ω está en serie con la conexión en paralelo, con R2 = 60 Ω y R3

= 120 Ω. La tensión en los bornes es de 120 V.
Dibuje el circuito y anote los valores eléctricos.
Calcule:
c) Las tensiones parciales y las corrientes parciales.
2.-
R1 = 24 Ω.
R2 = 12 Ω.
R3 = 10 Ω.
3.-
R1 = 24 Ω.
R2 = 36 Ω.
R3 = 60 Ω.

4.- Los resistores R1 = 8 Ω y R2 = 12 Ω están conectados en paralelo. En serie a estos,
esta el resistor R3 = 25,2 Ω. La tensión en los
bornes es de 30 V.
Calcule:
c) Las tensiones parciales y las corrientes parciales.
5.- Los resistores R1 = 60 Ω y R2 = 240 Ω están conectados en serie. En paralelo a

estos está el resistor R3 = 600 Ω. La tensión de la red es de 220 V.
Calcule:
b) La corriente en la línea de alimentación;
c) Las corrientes parciales;
d) Las tensiones parciales.
6.- Cuatro resistores de 12 Ω cada uno, se puede conectar ocho distintos circuitos
mixtos.
Dibuje estos circuitos.
Calcule la resistencia equivalente de cada circuito.
7.-
R1 = 80 Ω.
R2 = 140 Ω.
R3 = 20 Ω.
R4 = 60 Ω.
U = 24 V.
Calcule:
c) Las corrientes parciales;
d) Las tensiones parciales.
8.- Los resistores R1 = 2 KΩ y R2 = 3 KΩ están en conexión en paralelo y a su vez en
serie, con los resistores R3 = 6 KΩ y R4 = 10 KΩ también, en conexión en paralelo. El
circuito está conectado a 60 V.
Calcule:
b) La corriente en la línea de alimentación;
c) Las tensiones parciales;
d) Las corrientes parciales.
9.-
R1 = 60 Ω.
R2 = 40 Ω.
R3 = 24 Ω.
R4 = 48 Ω.
U = 24 V.
Calcule la resistencia equivalente, la corriente total, las corrientes parciales y las

tensiones parciales.
10.-
R1 = 4 Ω.
R2 = 10 Ω.
R3 = 16 Ω.
R4 = 20 Ω.
R5 = 40 Ω.
R6 = 60 Ω.
U = 120 V.
Calcule:
c) La tensión parcial U3.
11.-
U = 24 V.
R1 =12 Ω.
R2 = 4 Ω.
R3 = 8 Ω.
R4 = 14 Ω.
R5 = 5 Ω.
R6 = 15 Ω.
Calcule:
c) Las corrientes parciales
d) Las tensiónes parciales.
Divisor de tensión
Para realizar la división de tensión en un circuito basta con conectar dos

resistencias o mas en serie,
Divisor de corriente
Para realizar la división de corriente en un circuito basta con conectar dos

resistencias o mas en paralelo.
Ley de Kirchhoff para las tensiones
Estas leyes se utilizan para resolver circuitos eléctricos complejos, en los

cuales existen interconectados varias fuentes de alimentación y resistencias.
La suma algebraica de las caídas de tensión a lo largo de una malla del circuito
deba ser igual a cero.
Según nos desplazamos a lo largo de la malla del circuito, la tensión pude

aumentar o disminuir en función de que nos encontremos con una resistencia
o una fuente de alimentación, pero una vez recorrida la malla y se ha llegado al
punto desde el que se comenzó, la variación neta de la tensión debe ser igual a
cero. Esta regla es una consecuencia directa del principio de conservación de
la energía.
La siguiente figura muestra un circuito formado por dos fuentes de alimentación

con sus respectivas resistencias internas r1 y r2 y tres resistencias externas.
Deseamos determinar la corriente en función de las fems y resistencias que
suponemos son conocidas. No podemos predecir la dirección de la corriente a
menos que sepamos cuál de las fems. Es mayor, pero no es necesario conocer
la dirección y sentido de las corrientes antes de resolver el problema. Podemos
suponer un sentido cualquiera y resolver y resolver con dicha hipótesis. Si la
suposición fuese incorrecta, obtendríamos como valor de la corriente un
número negativo indicando que su sentido de las corrientes es opuesto al
admitido. Supongamos que la I circula en el sentido de las agujas del reloj,
según está indicado en la figura y aplicamos la regla de Kirchhoff para
tensiones recorriendo el circuito en la dirección supuesta de la corriente,
comenzando en el punto a. Los Extremos de mayor y menor potencial de las
resistencias con la corriente elegida se indica en la figura con los signos más y
menos: Comenzando en el punto a, la regla de las mallas de Kirchhoff nos da:
-IR1 – IR2 – U2 – Ir2 – IR3 + U1 – I r1 = 0
Despejando el valor de la corriente I, se obtiene:
Los elementos del circuito de la figura anterior tienen los valores U1 = 12 V, U2

= 4 V, r1 = r2 = 1 Ω, R1 = R2 = 5Ω, R3 = 4 Ω, como indica en la figura. Hallar
la caída de tensión en el punto a hasta g indicados en la figura admitiendo que
la tensión en el punto f es cero. Esto viene indicado en el circuito por el símbolo
de tierra en el punto f como tensión cero. Como la tierra puede considerarse
como un conductor muy ancho con un suministro casi ilimitado de carga, lo cual
significa que la tensión tierra permanece esencialmente constante. Por ello
frecuentemente se le considera como tensión cero. En la práctica, los circuitos
eléctricos suelen conectarse a tierra a través de un punto del circuito.
Primero hallamos la corriente que circula por el circuito. A partir de la formula:

I = 0,5 A.
Ahora podemos hallar la tensión en el punto a hasta g respecto a la tensión

cero en el punto f. La tensión en el punto a es menor que el punto g debido a la
caída de tensión en I r1 = 0,5 * 1 = 0,5 V. Así pues la tensión en el punto a es
12 V – 0,5 V = 11,5 V. Análogamente la caída de tensión a través de las
resistencias R1 y R2 de 5 Ω en cada una de ellas es 2,5 V. La tensión en el
punto b es entonces 11,5 V – 2,5 V = 9 V. y en c es 6,5 V.
Ley de Kirchhoff para las corrientes
En un punto o nudo de ramificación de un circuito en donde puede dividirse la

corriente que entra en el nudo debe ser igual a la suma de las corrientes que
salen del mismo nudo.
La segunda regla de Kirchhoff llamada regla de los nudos se deduce de la

conservación de la carga. Esta regla es necesario para circuitos de múltiples
mallas que contiene puntos en los que la corriente puede dividirse. En estado
estacionario no hay posterior acumulación de carga eléctrica en ningún punto
del circuito de tal modo que la cantidad de carga que entra en un punto debe
ser igual a la que sale de dicho punto. La figura muestra La unión o nudo de
tres conductores que transporta la corriente I1, I2 e I3.
Problemas.-
RESISTENCIA DEL CONDUCTOR.
Ejemplo.- Un hilo de constatan (Símbolo: CuNi44, ρ = 0,49 ) para resistores,

sin considerar la temperatura, tiene un diámetro de 0,3 mm y una longitud de 76 m.
Debe ser conectado a 16 V. La densidad de corriente no debe superar 0,5 .
Calcule:
a) La sección del material;
b) La resistencia del conductor;
c) La densidad real de corriente.
.
1.- Un conductor de cobre con una sección de 1,5 mm2 tiene la longitud de 100 m.
¿Qué valor tiene la resistencia del conductor?
2.- El material calefactor Cronifer III (símbolo NI Cr 3020) tiene una resistencia
especifica de 1,04 . La densidad de corriente en el material calefactor no
debe sobrepasar 20 . Un conductor de este material tiene el ancho de 2,5 mm y

una altura de 0,2 mm. Tiene una longitud de 18 m.
Calcule:
a) La resistencia;
b) La corriente máxima admisible.
3.- Para un motor de corriente continua se requiere un reóstato de arranque de 10 Ω.
Se usa un material resistivo ( ) con un diámetro de 1,6 mm.
Calcule la longitud del alambre.
4.- Un cable de aluminio de 25 mm2 de sección tiene la longitud de 3,6 Km.
Calcule la resistencia.
5.- En una polea se encuentra un alambre de 0,4 mm de diámetro. Dos metros de este
alambre tienen una resistencia de 6,7 Ω.
Calcule la resistencia específica y determine con esto, el material.
6.- La línea de alimentación de dos alambres NYY para un chalet tiene la longitud de
43 m. La caída de tensión no debe sobrepasar 3,3 V, con una corriente de 16 A.
a) La resistencia máxima admisible de la línea;
b) La sección mínima necesaria;
c) La sección normalizada necesaria, por la caída de tensión;
7.- Una bobina de una sola capa está arrollada densamente con alambre de cobre
barnizado, 0,6 CuL. No se debe tomar en cuenta el espesor del aislamiento.
Calcule la resistencia de la bobina.
d = 0,6 mm.
d1 = 32 mm.
b = 80 mm.
8.- Un resistor de
medición debe tener
133 Ω. Se tiene a
disposición manganina
CuMn 12 Ni (
) con
0,2 mm de diámetro.
¿Qué longitud del alambre es necesaria?
9.- Un hilo de aluminio y acero Al/St 44/32 se compone de 14 alambres de aluminio,
cada uno de 2mm de diámetro y 7 alambres de acero, cada uno de 2,4 mm de
diámetro.
Calcule la resistencia y la masa de un kilómetro de este hilo.
Material Χ en Ρ en
Aluminio 36 2,7
Acero 8 7,85
10.- La densidad de corriente en un conductor de calefacción, con 0,4 mm de
diámetro, es de 25 .
¿Qué corriente fluye en el conductor de calefacción?
11.- Un transformador de mando, de 220 V/24 V toma 0,77 A y entrega 6,2 A. La
densidad de corriente, en la bobina de entrada no debe, sobrepasar 2,3 y en la
bobina de salida, 2,7 .

Calcule las secciones necesarias.
12.- En la línea de alimentación (NYM 3 * 1,5 mm2) de una lámpara de 60 W/220 V
fluyen 0,27 A. La sección del filamento incandescente es de 0,0004 mm2.
Calcule la densidad de corriente:
a) En la línea de alimentación;
b) En el filamento incandescente.
12.- Una bobina de varias capas, para 24 V, está arrollada con alambre CuL de
0,4 mm de diámetro. No se debe tomar en cuenta el aislamiento. La densidad de
corriente no debe sobrepasar 2,5 .
Calcule:
a) La longitud necesaria de
alambre;
b) La resistencia del alambre;
c) La corriente;
d) La densidad de corriente
real:
d1 = 40 mm.
D = 60 mm.
b = 60 mm.
14.- La bobina de un relé, de alambre de cobre barnizado (CuL 0,36), está conectada
a 24 V. La densidad de corriente es de 2,5 .
Calcule:
a) La corriente; b) La resistencia; c) La longitud de alambre en la bobina.
CIRCUITO EN PARALELO
13.- Una lámpara de arco voltaico tiene una tensión de régimen de 60 V. La corriente
nominal es de 12 A. La lámpara debe ser conectada a 220 V.
a) El resistor en serie;
b) La sección del alambre del resistor en serie, cuando la densidad de corriente

esté en 4 A/mm2.
14.- Una calefacción eléctrica de 220 V/2 KW tiene una resistencia de 24 Ω. La línea
de alimentación NYH Cu 3x1,52 tiene la longitud de 30 m. En el punto inicial de la
línea, se mide una tensión de 220 V.
Calcule:
a) La resistencia de la línea;
b) La resistencia total;
c) La corriente;
d) La caída de tensión en la línea;
e) La tensión en el consumidor.
15.- El resistor de arranque de un motor de corriente continua para 110 V está
bobinado con alambre de niquelina ( CuNi 30 Mn,  = ). El alambre tiene
una longitud de 32 m y una sección de 2,5 mm2. El resistor de arranque está en serie
con el motor, que tiene una resistencia de 1 Ω.
¿Qué magnitud tiene la corriente de arranque del motor?
16.- Por medio de una serie de mediciones, se debe registrar los valores de la línea
característica de paso, de un diodo de silicio. Hay, como fuente de tensión, un aparato
de conexión a la red, ajustable con Umáx = 30 V. La corriente de paso máxima
admisible, del diodo es de 100 mA. Para la protección del diodo se conecta en serie,
un resistor.
a) Dibuje el circuito de medición;
b) Calcule el valor del resistor en serie, necesario;
c) ¿Qué resistor de la serie E 12 se aplica?
17.- Cuatro resistores iguales están conectados en serie. La corriente, en esta
conexión en serie, debe estar a la mitad de la corriente de un resistor conectado a
12 V.
¿Qué tensión se debe aplicar a esta conexión en serie?
18.- Tres resistores están en proporción de 1 a 2 a 3. Están conectados a 24 V.
Calcule las tensiones parciales.

Circuitos I Texto

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Circuitos I Texto

Cargado por

Copyright:

Formatos disponibles

ELECTROTECNIA INDUSTRIAL

Cantidad de electricidad (Q): Coulomb (C).

1.2 CARGA ELECTRICA DE MATERIALES.-

1.3 ESTRUCTURA DE LA MATERIA

La materia se divide en moléculas, las cuales a su vez se dividen en átomos.

Estos átomos se componen de dos partes: el núcleo y la periferia.

1- En el núcleo del átomo se encuentran:

Ejemplo: El átomo de cobre tiene 29 protones y 29 electrones. De estos 29

Si un material tiene muchos electrones libres en su estructura se le llama

Cuando a un átomo de cualquier materia le falta un electrón o más se le llama:

La electricidad es la acumulación o movimiento de electrones que han sido

1.4 PROPIEDADES ELÉCTRICAS DE LOS ÁTOMOS

El cómo un material responde a las fuerzas eléctricas depende de cómo se

En particular, determinan si los electrones son capaces de moverse en torno al

Un conductor es un material a través del cual puede fluir la corriente eléctrica.

En materiales como los metales, algunos electrones no se hallan ligados a sus

Esas partículas sueltas reciben el nombre de electrones de “conducción”. En un

El aluminio es también usado ocasionalmente con esa finalidad, pero no es tan

En un aislante, los electrones se hallan fuertemente ligados a sus átomos. Un

En consecuencia, los electrones no se mueven cuando es aplicado una

1.5 PRINCIPIOS FUNDAMENTALES DE CORRIENTE ALTERNA Y

La corriente eléctrica es una corriente de electrones que atraviesa un

Para lograr que este movimiento de electrones se de en un sentido o dirección,

Cuando se coloca un material eléctricamente neutro entre dos cuerpos

Esto se puede visualizar como el espacio (hueco) que deja el electrón al

La corriente eléctrica se mide en Amperios (A) y se simboliza como I.

Hasta aquí se ha supuesto un flujo de corriente que va de un terminal a otro

La corriente continua (CC en español, en inglés DC, de Direct Current) es el

Su descubrimiento se remonta a la invención de la primera pila por parte del

También se está extendiendo el uso de generadores de corriente continua

Conversión de corriente alterna en continua

Rectificación de la tensión en corriente continúa. Este proceso, denominado

Generalmente los aparatos de corriente continua no suelen incorporar

En los casos de instalaciones de gran envergadura, tipo centrales telefónicas y

La polaridad de la circulación de la corriente continua, se establece por

Se denomina corriente alterna (abreviada CA en español y AC en inglés, de

Utilizada genéricamente, la CA se refiere a la forma en la cual la electricidad

A0 es la amplitud en voltios o amperios (también llamado valor máximo o de

donde f es la frecuencia en hercios (Hz) y equivale a la inversa del período

. Los valores más empleados en la distribución son 50 Hz y 60 Hz.

En 1882 el físico, matemático, inventor e ingeniero Nikola Tesla, diseñó y

La primera transmisión interurbana de la corriente alterna ocurrió en 1891,

Corriente alterna frente a continua

La energía eléctrica viene dada por el producto de la tensión, la intensidad y el

La generación trifásica de energía eléctrica es la forma más común y la que

La corriente trifásica está formada por un conjunto de tres formas de onda,

Las corrientes trifásicas se generan mediante alternadores dotados de tres

Esta disposición sería la denominada conexión en estrella, existiendo también

Existen por tanto cuatro posibles interconexiones entre generador y carga:

En cualquier sistema o circuito eléctrico sencillo podemos distinguir diferentes

Son los elementos encargados de suministrar la energía al

Los elementos que se encargan de esta función son: las

Son materiales que permiten el paso de la corriente eléctrica,

Generalmente son cables formados por hilos de cobre trenzado y

Son los componentes que reciben la energía eléctrica y la transforman

Algunos receptores muy comunes son: las lámparas, motores,

Estos elementos nos permiten maniobrar con el circuito conectando y

Los elementos de control más empleados son los

Estos elementos tienen la misión de proteger a la instalación

Los más empleados son los fusibles y los interruptores de protección.

Pero ¿qué es un circuito eléctrico? Se denomina así el camino que recorre

Los elementos básicos de un circuito eléctrico son: Una fuente de alimentación,

Todo circuito eléctrico requiere, para su funcionamiento, de una fuente de
