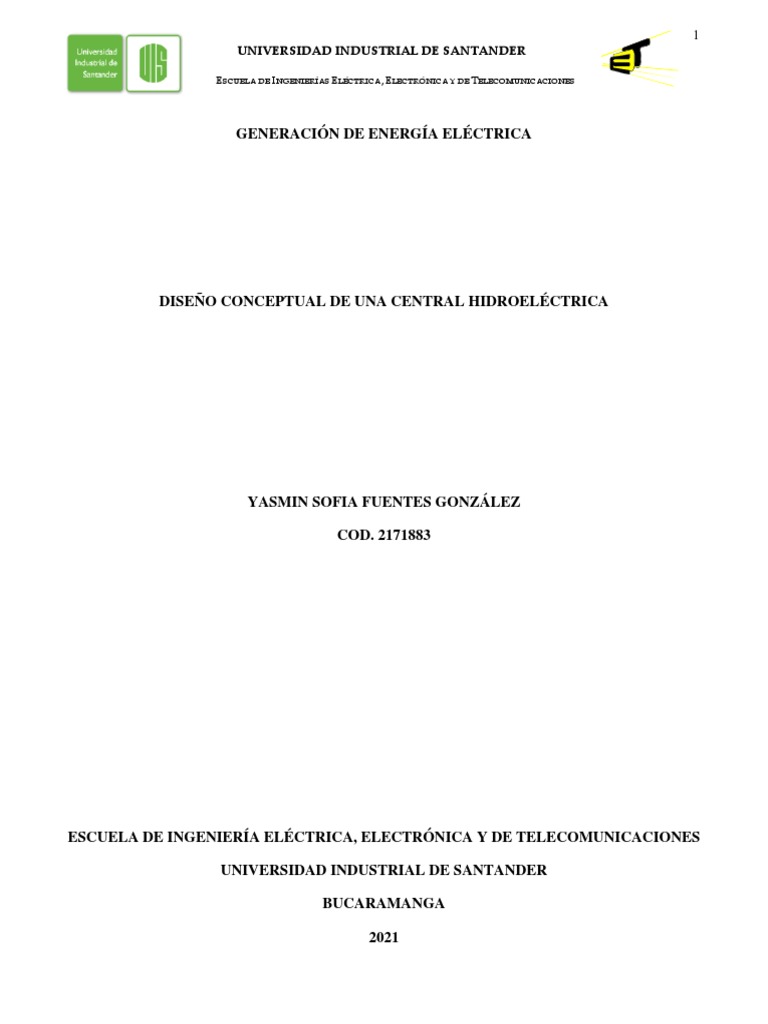

UNIVERSIDAD INDUSTRIAL DE SANTANDER

ESCUELA DE INGENIERÍAS ELÉCTRICA, ELECTRÓNICA Y DE TELECOMUNICACIONES

Perfecta Combinación entre Energía e Intelecto

GENERACIÓN DE ENERGÍA ELÉCTRICA

DISEÑO CONCEPTUAL DE UNA CENTRAL HIDROELÉCTRICA

YASMIN SOFIA FUENTES GONZÁLEZ

COD. 2171883

ESCUELA DE INGENIERÍA ELÉCTRICA, ELECTRÓNICA Y DE TELECOMUNICACIONES

UNIVERSIDAD INDUSTRIAL DE SANTANDER

BUCARAMANGA

2021
2
UNIVERSIDAD INDUSTRIAL DE SANTANDER

ESCUELA DE INGENIERÍAS ELÉCTRICA, ELECTRÓNICA Y DE TELECOMUNICACIONES

Perfecta Combinación entre Energía e Intelecto

1.CENTRAL HIDROELÉCTRICA GUÁITARA

2.DESCRIPCIÓN DEL PROYECTO


En este proyecto se presenta el diseño conceptual de una central hidroeléctrica, la cual se proyecta se va a
instalar en el rio Guáitara ubicado en el pacífico, nace en el volcán Chiles, en el nudo de los Pastos al sur de
Colombia, recorre aproximadamente 45 kilómetros de territorio ecuatoriano, provincia del Carchi en
dirección Este, marca la frontera colombo ecuatoriana, y luego discurre de sur a norte por el departamento
de Nariño, entre las cordilleras andinas Central y Oriental hasta desembocar en el río Patía. A partir de datos
característicos de este, se hace el respectivo cálculo de turbinas, cuantas unidades se implementan en el
proyecto, el diagrama unifilar entre otras cosas. El fp=0.85 y S=1213.10MVA, entonces la potencia instalada
si se tienen dos generadores, es de 515.72MW para cada generador.
3
UNIVERSIDAD INDUSTRIAL DE SANTANDER

ESCUELA DE INGENIERÍAS ELÉCTRICA, ELECTRÓNICA Y DE TELECOMUNICACIONES

3.DIAGRAMA
Perfecta CombinaciónUNIFILAR
entre Energía e Intelecto
4
UNIVERSIDAD INDUSTRIAL DE SANTANDER

ESCUELA DE INGENIERÍAS ELÉCTRICA, ELECTRÓNICA Y DE TELECOMUNICACIONES

Perfecta Combinación entre Energía e Intelecto


4.DIAGRAMA DE ALTURAS

Fig 1. Diagrama de alturas


Hb=Altura bruta
Hn=Altura Neta
hp=Pérdidas en conducción
Nivel mas frecuente en el desfogue=60.20 msnm
Nivel mas frecuente en el embalse=215.11 msnm
Pérdidas en conducción=1.7 m
𝑚
Velocidad de descarga= 3 𝑠

Rendimiento turbina=0.93
Rendimiento generador=0.97

A partir de los datos suministrados anteriormente, se realiza el calculo de la altura bruta y la altura neta:

Altura bruta
𝐻𝑏 = 𝑁𝑓𝑟𝑒𝑐. 𝐸𝑚𝑏𝑎𝑙𝑠𝑒 − 𝑁𝑓𝑟𝑒𝑐. 𝐷𝑒𝑠𝑓𝑜𝑔𝑢𝑒
𝐻𝑏 = 215.11 − 60.20
𝐻𝑏 = 154.91 𝑚

Altura neta
5
UNIVERSIDAD INDUSTRIAL DE SANTANDER

ESCUELA DE INGENIERÍAS ELÉCTRICA, ELECTRÓNICA Y DE TELECOMUNICACIONES


2
Perfecta Combinación entre 𝑉𝑠
Energía e Intelecto
𝐻𝑛 = 𝐻𝑏 − ℎ𝑝 −
2𝑔
32
𝐻𝑛 = 154.91 − 1.7 −
2 ∗ 9.8
𝐻𝑛 = 152.75 𝑚

5.CÁLCULO DE LAS TURBINAS


La generación media anual que tendrá el proyecto será de 2711 GWh. Entonces la potencia media se
determina a partir de la siguiente formula:
𝐺𝑒𝑛𝑒𝑟𝑎𝑐𝑖ó𝑛 𝑚𝑒𝑑𝑖𝑎 𝑎𝑛𝑢𝑎𝑙
𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑚𝑒𝑑𝑖𝑎 =
𝑁ú𝑚𝑒𝑟𝑜 𝑑𝑒 ℎ𝑜𝑟𝑎𝑠 𝑒𝑛 𝑒𝑙 𝑎ñ𝑜
2711000 𝑀𝑊ℎ
𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑚𝑒𝑑𝑖𝑎 =
8760 ℎ
𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑚𝑒𝑑𝑖𝑎 = 309.47 𝑀𝑊
La planta trabaja como peak operation, es decir; solo en ciertas horas (horas pico). De acuerdo con esto la
potencia instalada:
𝑃𝑚𝑒𝑑𝑖𝑎
𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑖𝑛𝑠𝑡𝑎𝑙𝑎𝑑𝑎 =
𝐹𝑎𝑐𝑡𝑜𝑟 𝑑𝑒 𝑝𝑙𝑎𝑛𝑡𝑎

309.47 𝑀𝑊
𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑖𝑛𝑠𝑡𝑎𝑙𝑎𝑑𝑎 =
0.3

𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑖𝑛𝑠𝑡𝑎𝑙𝑎𝑑𝑎 = 1031.56 𝑀𝑊

Por tema de costos, se elige que tenga 4 unidades, se halla la potencia por turbina:
𝑃. 𝑖𝑛𝑠𝑡𝑎𝑙𝑎𝑑𝑎 ∗ 𝑘
𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑡𝑢𝑟𝑏𝑖𝑛𝑎 = ; 𝑘=1
𝑈𝑛𝑖𝑑𝑎𝑑𝑒𝑠 ∗ 𝑛𝑔
1031.56
𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑡𝑢𝑟𝑏𝑖𝑛𝑎 =
2 ∗ 0.97
𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑡𝑢𝑟𝑏𝑖𝑛𝑎 = 531.73 𝑀𝑊
Caudal de diseño
𝑃𝑡 ∗ 1000
𝑄𝑚 =
𝑛𝑡𝑔 ∗ 1000 ∗ 𝐻𝑛 ∗ 9.81
531731.95 ∗ 1000
𝑄𝑚 =
0.97 ∗ 0.93 ∗ 1000 ∗ 152.75 ∗ 9.81
6
UNIVERSIDAD INDUSTRIAL DE SANTANDER

ESCUELA DE INGENIERÍAS ELÉCTRICA, ELECTRÓNICA Y DE TELECOMUNICACIONES


3
𝑚Energía e Intelecto
Perfecta Combinación entre
𝑄𝑚 = 393.35
𝑠

Tipo de turbina
A partir del caudal de diseño y de la altura de diseño hace uso de la siguiente grafica se determina que tipo
de turbina es más conveniente.

Fig 2. Carta de aplicación de turbinas.


Según el caudal y la altura neta e identificando en la “Carta de aplicación de turbinas”, entra en la familia
de las turbinas Francis.

6. SELECCIÓN DE GENERADORES

Velocidad especifica
Ahora para especificarle al fabricante la velocidad especifica de la turbina y como es una turbina Francis.
7
UNIVERSIDAD INDUSTRIAL DE SANTANDER

ESCUELA DE INGENIERÍAS ELÉCTRICA, ELECTRÓNICA Y DE TELECOMUNICACIONES

Perfecta Combinación entre Energía e Intelecto


𝑁𝑠 = 𝑁 𝑃𝑡 0.5 𝐻𝑑 −1.25

Selección de la velocidad de prueba Ns’ con ayuda de la siguiente curva:

Fig.3 Elección de la turbina en función de la velocidad especifica.

Seleccionando la Ns’ de prueba: 170 RPM


𝑁 ′ = 170 ∗ 152.751.25 531731−0.5
𝑁 ′ = 125.19𝑅𝑃𝑀
Vamos a comprobar que sirven eléctricamente, para esto se calculan el número de polos:
120 ∗ 60
# 𝑃𝑜𝑙𝑜𝑠 =
125.19
# 𝑃𝑜𝑙𝑜𝑠 = 57.51
Se debe escoger #polos múltiplos de cuatro. Entonces se toma 60 polos aprox.
8
UNIVERSIDAD INDUSTRIAL DE SANTANDER

ESCUELA DE INGENIERÍAS ELÉCTRICA, ELECTRÓNICA Y DE TELECOMUNICACIONES

Perfecta Combinación entre Energía e Intelecto


Ns de diseño
𝑁𝑠 = 𝑁 𝑃𝑡 0.5 𝐻𝑑 −1.25

120 ∗ 60
𝑁=
60
𝑁 = 120 𝑅𝑃𝑀
𝑁𝑠 = 120 ∗ 5317310.5 ∗ 152.75−1.25
𝑁𝑠 = 162.94 𝑅𝑃𝑀

Para la selección de generadores se tiene en cuenta el número de polos y la capacidad de generación. Con el
cálculo anteriormente realizado, es decir; número de polos 60.

Generador portátil silencioso 100 20 500 MW.


Factory Portable Silent 100 20 500 Mw Generator.
Marca: Safepower
Corriente nominal 54 A
Voltaje nominal 13.8/138 kV

7. SELECCIÓN DE REGULADORES DE VOLTAJE

Los reguladores trifásicos New Line son fabricados de manera estándar en capacidades desde 2 a 1500KVA
para sistemas eléctricos con conexión estrella.
9
UNIVERSIDAD INDUSTRIAL DE SANTANDER

ESCUELA DE INGENIERÍAS ELÉCTRICA, ELECTRÓNICA Y DE TELECOMUNICACIONES

Perfecta Combinación entre Energía e Intelecto

Tiene un amplio rango de


regulación del 16%.

Capacidad de sobrecarga
hasta del 500%

Regulador de voltaje industrial

8. SELECCIÓN DE TRANSFORMADORES ELEVADORES


Para poder suplir la potencia de los generadores se necesitan tres transformadores del siguiente tipo:

Tensión nominal 138 kV


AT
Tensión nominal 13.8 kV
BT
Forma constructiva Conservador con
bolsa

Frecuencia 60.0 Hz

GRUPO Dyn1
CONEXION
Potencia 424 MVA

9. SELECCIÓN DE INTERRUPTORES DE POTENCIA

Para el cálculo de interruptores se deben conocer las corrientes nominales de los transformadores:
𝑆
𝐼𝑛 =
√3 ∗ 𝑉𝑙
424 𝑀𝑉𝐴
𝐼𝑛𝑏𝑎𝑗𝑎 = = 17738 𝐴
√3 ∗ 13.8 𝑘𝑉
424 𝑀𝑉𝐴
𝐼𝑛𝑎𝑙𝑡𝑎 = = 1773.8 𝐴
√3 ∗ 138 𝑘𝑉
10
UNIVERSIDAD INDUSTRIAL DE SANTANDER

ESCUELA DE INGENIERÍAS ELÉCTRICA, ELECTRÓNICA Y DE TELECOMUNICACIONES

ara seleccionar
Se busca en el catálogo powerpact, pPerfecta el catálogo
Combinación de une Intelecto
entre Energía interruptor PowerPactT, RG - Capacidad
interruptiva nominal 35 kA 480 Vca

10. SELECCIÓN DE EQUIPO DE MEDIDA

Medidor de energía App en/a de 110-


240V 50/60Hz inteligente multifunción
bidireccional medidor de energía.
