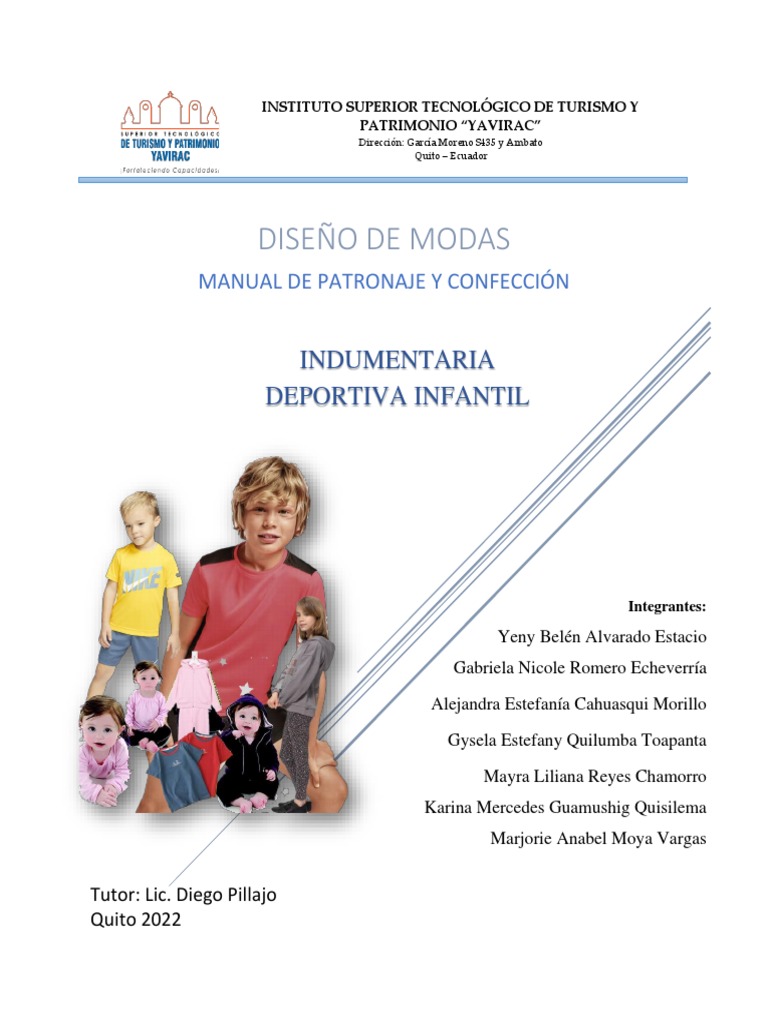

INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y

PATRIMONIO “YAVIRAC”
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

DISEÑO DE MODAS
MANUAL DE PATRONAJE Y CONFECCIÓN

INDUMENTARIA
DEPORTIVA INFANTIL

Integrantes:
Yeny Belén Alvarado Estacio
Gabriela Nicole Romero Echeverría
Alejandra Estefanía Cahuasqui Morillo

Gysela Estefany Quilumba Toapanta

Mayra Liliana Reyes Chamorro

Karina Mercedes Guamushig Quisilema
Marjorie Anabel Moya Vargas

Tutor: Lic. Diego Pillajo

Quito 2022
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

Indices
OBJETIVO .................................................................................................................................................... 3
TOMA DE MEDIDAS .................................................................................................................................... 3
TIPOS DE MEDIDAS ..................................................................................................................................... 4
Medidas de contorno.................................................................................................................................. 4
Medidas de ancho u horizontales ............................................................................................................... 4
Medidas de largo o verticales ..................................................................................................................... 4
PASOS PARA LA CORRECTA TOMAS DE MEDIDAS ...................................................................................... 5
Estatura: ...................................................................................................................................................... 5
MEDIDAS DE CONTORNO: .......................................................................................................................... 5
1. Contorno de cabeza ....................................................................................................................... 5
2. Contorno de cuello.............................................................................................................................. 5
[Link] de pecho .............................................................................................................................. 6
[Link] de cintura ............................................................................................................................. 6
[Link] de cadera ............................................................................................................................. 6
[Link] de muslo, rodilla y bota ....................................................................................................... 6
Medidas verticales: ..................................................................................................................................... 7
7. Largo de talle: ..................................................................................................................................... 7
8. Alto de tiro .......................................................................................................................................... 7
9. Alto de cadera ..................................................................................................................................... 7
10. Largo de brazo................................................................................................................................... 8
11. Largo de pierna ................................................................................................................................. 8
12. Largo de rodilla ................................................................................................................................. 8
Medidas horizontales.................................................................................................................................. 9
14. Ancho de espalda .............................................................................................................................. 9
Holguras ...................................................................................................................................................... 9
CUADRO DE TALLAS INFANTIL .................................................................................................................. 10
Materiales para el patronaje .................................................................................................................... 12
Materiales ................................................................................................................................................. 13
TIPOS DE REGLAS DE CONFECCIÓN........................................................................................................... 14
TIPOS DE TELAS PARA LA CONFECCIÓN DE ROPA DEPORTIVA ................................................................. 15
Algodón ................................................................................................................................................. 15

1
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

Spandex................................................................................................................................................. 15
Poliéster ................................................................................................................................................ 15
Nylon ..................................................................................................................................................... 15
Bambú ................................................................................................................................................... 15
Lana ....................................................................................................................................................... 15
PATRONAJE: LÍNEAS DE CONSTRUCCIÓN ................................................................................................. 16
CAMISETA INFANTIL .................................................................................................................................. 17
TEORIA: TRAZO DEL DELANTERO Y POSTERIOR DE CAMISETA INFANTIL ................................................. 18
TEORIA: TRAZO DE LA MANGA DE CAMISETA INFANTIL........................................................................... 18
DESPIECE DE CAMISETA INFANTIL ............................................................................................................ 19
CODIFICACIÓN DE MANGA Y DELANTERO Y POSTERIOR DE CAMISETA INFANTIL ................................... 19
CHOMPA INFANTIL.................................................................................................................................... 20
TRAZO POSTERIOR DE CHOMPA INFANTIL ............................................................................................... 21
TRAZO DELANTERO DE CHOMPA INFANTIL .............................................................................................. 25
TRAZO DE SOLAPA CHOMPA INFANTIL ..................................................................................................... 30
TRAZO DE MANGA CHOMPA INFANTIL .................................................................................................... 31
TRAZO DE LA CAPUCHA ............................................................................................................................ 33
DESPIECE DE CHOMPA INFANTIL .............................................................................................................. 36
TRAZO DE PANTALON DEPORTIVO INFANTIL ........................................................................................... 37
TEORÍA: TRAZO DE PANTALÓN DEPORTIVO INFANTIL ............................................................................. 38
SHORT DEPORTIVO INFANTIL.................................................................................................................... 39
TEORIA: TRAZO DEL DELANTERO SHORT INFANTIL .................................................................................. 40
TEORIA: TRAZO DEL POSTERIOR SHORT INFANTIL.................................................................................... 40
TRAZO DEL DELANTERO SHORT INFANTIL ................................................................................................ 41
TRAZO DEL POSTERIOR SHORT INFANTIL ................................................................................................. 45
TRAZO DE INTERIOR INFANTIL DE NIÑA ................................................................................................... 50
TRAZO DE INTERIOR DE NIÑO ................................................................................................................... 51
TRAZO DE BOXER INFANTIL ...................................................................................................................... 52
TRAZO DE LEGGINS ................................................................................................................................... 53
TRAZO DE LEGGINS ................................................................................................................................... 54

2
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

OBJETIVO
Contribuir en el desarrollo de conocimientos necesarios que permitan la elaboración de
técnicas en el patronaje y confección de ropa deportiva infantil.

TOMA DE MEDIDAS
Antes de tomar las medidas debemos tomar en cuenta las siguientes
recomendaciones.

❖ Aprovechar para tomar las medidas momentos en los que los niños estén tranquilos.
Se recomienda usar cinta métrica.
❖ Para que las medidas se ajusten a la realidad de su cuerpo, se recomienda que estén
en ropa interior y con pañales (si los utilizan), así no tendremos problema con el
cálculo de holguras.
❖ Siempre hay que tener en cuenta el crecimiento rápido que pueden tener mes a mes,
sobre todo en el caso de los bebés. Por tanto, es mejor que las prendas les vayan un
poco holgadas, ya que si les van muy justas el aprovechamiento es muy corto.
❖ Al confeccionar ropa para niños se debe tomar en cuenta que ellos están en constante
crecimiento, por lo que debemos dejar una holgura que le permita obtener el máximo
uso de la prenda. El lugar que más se presta para añadir holgura son las vastas y los
puños los cuales se pueden ir bajando gradualmente a medida que el niño crece.
❖ Con solo tomar las medidas a una persona usted puede saber que talla es la prenda
que se va a elaborar y si tiene la suerte de contar con un cuadro de tallas confiable
adapta el patrón a la medida de la persona se evita mucho trabajo, ahorra tiempo.
❖ Un consejo, sobre todo si tú vas a tomar tus propias medidas, consiste en anudar una
cinta métrica a la cintura para establecer una línea guía de referencia, no ha de tener
mucha holgura, pero tampoco apretar.
❖ La persona debe estar sin zapatos y vestida con una prenda ajustada al cuerpo, para
que sus medidas se puedan tomar más exactas.
❖ La persona deberá tener un cinta o lazo delgado para anudarlo a la cintura a manera
de cinturón, identificando el sitio exacto de la cintura. No debe quedar ni apretado ni
suelto. Si las medidas a tomar son de su propia persona, deberá pedir ayuda para que
le tomen las medidas, pues de lo contrario sus medidas no serán correctas.

3
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

TIPOS DE MEDIDAS

Medidas de contorno
Esta indica el volumen de la persona y se tomas contorneando ciertas partes del cuerpo, y
se dividen de la siguiente forma:
• Contorno de cuello / 6
• Contorno de busto / 4
• Contorno de cintura / 4
• Contorno de cadera / 4
• Contorno de muslo / 2
• Contorno de rodilla / 2
• Contorno de bota / 2
• Contorno de puño/muñeca. / 2

Medidas de ancho u horizontales

Las medidas de ancho se dividen para 2:
• Ancho de espalda /2
• Ancho de pecho / 2
• Medida de hombro / no se divide

Medidas de largo o verticales

Estas medidas indican el largo, no hace falta dividir:
• Largo de manga
• Talle delantero
• Talle posterior
• Alto de sisa
• Alto de cadera
• Alto de rodilla
• Largo Bota
• Alto de tiro

4
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

PASOS PARA LA CORRECTA TOMAS DE MEDIDAS

Estatura:

Primero tomaremos la altura que, junto con la edad, es la

referencia más precisa a tener en cuenta a la hora de confeccionar
prendas para niños. Es importante apoyar al niño a una pared y
tomar así la medida de la forma más precisa posible. Si se trata
de un bebé o niño menor de 3 años, lo mejor es medirlo acostado.
Es más sencillo y preciso cuando son tan pequeños.

MEDIDAS DE CONTORNO:
1. Contorno de cabeza

Medimos por la parte más ancha, por la mitad de la frente y

tras las orejas.

2. Contorno de cuello

Se mide tomando como referencia la zona por donde iría en el

caso de una camisa o una blusa.

5
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

[Link] de pecho

Se toma bajo la axila, justo donde hay más volumen.

[Link] de cintura

Curva que en edades tempranas no está muy definida, por ello

hay que tomar como referencia el ombligo o la curva trasera,
donde acaba la espalda.

[Link] de cadera

Se toma la medida de la parte más ancha del comienzo de los

muslos.

[Link] de muslo, rodilla y bota

Se mide alrededor de cada parte.

6
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

Medidas verticales:

7. Largo de talle:

Ya que puede tenerlo más largo o corto,

como los adultos y no debemos olvidar
esta referencia. Se toma desde la zona
del hombro (donde comienza el cuello)
a la cintura.

8. Alto de tiro

Se mide para realizar pantalones o monos. Se obtiene midiendo de

la cintura a la entrepierna de delante a atrás. En los bebés, debe
recoger la amplitud para los pañales (tres centímetros de más).

9. Alto de cadera

Se mide por el costado desde la altura de la cintura hasta la parte

más prominente de la cadera.

7
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

10. Largo de brazo

Importante no medir con el brazo extendido, sino semidoblado. Se

mide desde el hombro hasta la muñeca, por la parte de atrás,
bordeando el codo. Desde el acromio hasta la muñeca o el largo
deseado de manga, el brazo debe estar doblado a 45 grados.

11. Largo de pierna

Se mide desde la cintura hasta más allá del tobillo, o si se

trata de un pantalón, hasta donde nos gustaría que llegara.

12. Largo de rodilla

Medir desde la cintura hasta la rodilla se puede decir al cliente

que doble un momento la rodilla para identificarla.

8
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

Medidas horizontales

14. Ancho de espalda

Superior: Medir del hombro al extremo del

otro hombro. De acromio a acromio.
Inferior: Medir de la axila hasta la otra axila
por la parte posterior.

Holguras

Es importante que tengamos en cuenta que los bebés necesitan hasta casi los tres años,
espacio para el uso del pañal. Para los bebés y niños es importante que las prendas sean
cómodas.

9
INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

CUADRO DE TALLAS INFANTIL

10
INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

11
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

Materiales para el patronaje

➢ Es una plantilla realizada en papel para ser copiada en el tejido y fabricar

una prenda de vestir, cortando, armando y cosiendo las distintas piezas.
➢ Se llama patronaje a la actividad de diseñar y adaptar patrones
y patronista al profesional que se dedica al patronaje.

12
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

Materiales
✓ Lápiz
✓ Borrador
✓ Reglas
✓ Cinta métrica
✓ Tijera
✓ Papel
✓ Cuadro de medidas
✓ Marcadores de varios colores

13
INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

TIPOS DE REGLAS DE CONFECCIÓN

14
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

TIPOS DE TELAS PARA LA CONFECCIÓN DE ROPA DEPORTIVA

Algodón
El algodón es la tela más adorable de todos los tiempos porque es muy cómoda para su piel.
Aunque el algodón en sí es un gran tejido, pero cuando se combina con otros tejidos étnicos
se convierte en un producto sobresaliente. La humedad puede ser retenida por el algodón.
Es una prenda transpirable, suave y cómoda para los infantes.
Spandex
Spandex es otra buena tela para ropa deportiva. Es sobre todo adorable por sus habilidades
de estiramiento y recuperación. Casi todas las prendas ajustadas están hechas de spandex.
Algunos usuarios lo consideran muy apretado ya que encuentran dificultades en el
movimiento del cuerpo. Pero si la limpia en seco y la plancha varias veces, puede perder su
elasticidad. Ideal para prendas de adultos.
Poliéster
El poliéster es un tejido duradero y económico. Puedes reciclar tus prendas de poliéster. No
absorbe humedad adicional, por lo que viene con características de secado rápido. Puede
usar poliéster para la impresión digital debido a su capacidad de tomar colores fácilmente.
Nylon
El nylon es una de las fibras más fuertes de todos los tiempos. También se considera un
tejido resistente a la abrasión. Viene con cualidades de secado rápido debido a su baja
capacidad de absorción de humedad. El nylon es suave, duradero y duradero, lo que es ideal
para hacer ropa deportiva. El nylon no puede absorber bien el tinte.
Bambú
Las telas hechas de bambú son cómodas, frescas y suaves. El bambú es una planta muy
sostenible. El bambú es duradero, resistente y viene con cualidades naturales que absorben
la humedad. Proporciona calor en el invierno y ayuda a mantenerte fresco en verano. Este
lujoso tejido es más caro que los demás.

Lana
La lana es una fibra que se produce naturalmente. Es una fibra duradera que se considera
una buena opción para los entrenamientos. Es muy suave y confortable. Consiste en un
excepcional manejo de la humedad, transpirabilidad y cualidades de termorregulación.

15
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

PATRONAJE: LÍNEAS DE CONSTRUCCIÓN

Las líneas de construcción son la base de todo trazo y de ellas dependerá que el trabajo final
sea preciso y con calidad.
1. Línea imaginaria:

Se realiza una línea horizontal en el papel y se trabajará de derecha a izquierda.

2. Línea vertical:

Al inicio de la línea horizontal se trazará una línea vertical formando un Angulo de 90°,
donde se ubicarán todas las líneas de apoyo horizontales.
3. Línea de alto de sisa:

Se obtiene de la línea de cintura hacia arriba según la medida de sisa o costado.

4. Línea de cintura:

Se obtiene de la línea imaginaria hacia abajo según la medida del talle de la camiseta.

5. Línea de largo total:

Se obtiene de la línea imaginaria hacia abajo, dependiendo de la medida del largo total de
la camiseta.

16
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

CAMISETA INFANTIL

MEDIDAS TALLA 0-3 MESES

Escote horizontal 4.4cm
Escote vertical 5.5cm
Ancho de espalda 22/2 = 11cm
Sisa 11cm
Talle 18cm
Largo total 30cm
Cont. Busto y Cont. Cadera 48/4 = 12cm
Caída de hombro 1.5cm
Observación: mismo trazo con diferencia en escote
delantero con el posterior.
TRAZO DELANTERO/POSTERIOR DESPIECE DELANTERO

TRAZO DE MANGA DESPIECE MANGA

17
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

TEORIA: TRAZO DEL DELANTERO Y POSTERIOR DE CAMISETA INFANTIL

1. Trazar un ángulo y colocar el punto 0 en la esquina de este.

2. Medir desde el punto A, 1,5 cm verticalmente, así también, medir 15cm de sisa, 25cm
de talle y 42 cm de largo total verticalmente desde el mismo punto.
3. Desde el punto A, medir horizontalmente 14,5 cm de mitad de ancho de espalda y 6
cm de escote horizontal posterior.
4. Escuadrar las líneas horizontalmente de los puntos A2, A4, A5 y A1.
5. Desde el punto A4, medir horizontalmente 16,5 cm de la mitad de contorno de pecho.
6. Escuadrar el punto A9 con el punto A17, verticalmente.
7. Escuadrar el punto A8 y A11 verticalmente (el cual corresponde a la mitad de ancho
de pecho).
8. Escuadrar el punto A7 verticalmente.
9. Bajar 2 cm desde el punto A8 verticalmente, correspondiente a la caída de hombro.
10. Escuadrar los puntos A13 y A7, correspondientes a la línea de hombro.
11. Tomar la mitad desde el punto A13 al punto A11 y a partir del punto A15, medir de
manera interna 0,5 cm, horizontalmente.
12. Unir con curva los puntos A9, A16 y A13, formando así la sisa de la camiseta.
13. Unir con curva los puntos A7 y A2, formando así el escote horizontal o posterior.
14. En el mismo trazo, medir desde A hasta A3 7 cm, correspondientes al escote vertical
o escote delantero.
15. Escuadrar horizontal y verticalmente los puntos A3 y A7.
16. Con regla curva unir los puntos A7 y A3, formando el escote vertical o delantero.

TEORIA: TRAZO DE LA MANGA DE CAMISETA INFANTIL

1. Trazar un ángulo desde A hasta A1 verticalmente, y desde A hasta A3

horizontalmente.
2. Medir desde A hasta A1 12 cm de largo total de manga corta y desde A hasta A2 6
cm de alto de copa.
3. Escuadrar los puntos A2 y A1 horizontalmente.
4. Medir desde A2 14 cm de contorno de sisa horizontalmente.
5. Trazar una línea inclinada desde A hasta A4.
6. Tomar la mitad en los puntos A4 y A.
7. Señalar la mitad en los puntos A4 y A6.
8. Señalar la mitad en los puntos A6 y A.
9. Trazar una línea vertical hacia arriba en el punto A7 de 1,5 cm.
10. Trazar una línea vertical hacia arriba en el punto A6 de 1 cm.
11. Trazar una línea vertical hacia abajo en el punto A8, de 0,5 cm.
12. Unir con curva los puntos A4, A11, A10, A9 y A, y con línea recta los puntos A,
A1, A5 y A4.

18
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

DESPIECE DE CAMISETA INFANTIL

1. Colocar papel sketch sobre el trazo de la camiseta y calcar utilizando reglas de

patronaje el delantero de la camiseta infantil.
2. Seguir los puntos A7, A3, A1, A17, A9, A16, A13 y A7 para obtener el delantero de
la camiseta.
3. Seguir los puntos A7, A2, A1, A17, A9, A16, A13 y A7 para obtener el posterior de
la camiseta.
4. Seguir los puntos A, A1, A5, A4, A11, A10, A9 y A para obtener la manga de la
camiseta.
5. Colocar 1 cm de costura en escotes (delantero y posterior), costado, sisa y hombro de
la camiseta, tanto en el delantero como en el posterior.
6. Colocar 2 cm de costura en los bajos del delantero y posterior de la camiseta.
7. Colocar 1 cm de costura en copa y costado de la manga.
8. Colocar 2 cm de costura en el bajo de la manga.

CODIFICACIÓN DE MANGA Y DELANTERO Y POSTERIOR DE CAMISETA

INFANTIL

1. Colocar línea de hilo en el delantero, posterior y manga de la camiseta.

2. Colocar la codificación pertinente, la cual consta de: Nombre del diseño a elaborar,
nombre de la pieza, talla de la prenda o diseño, nombre del patronista o diseñador que
elaboró el trazo, cantidad de corte por pieza y fecha del día que se elaboró el trazo.
3. Colocar lomo de tela en el delantero y posterior de la camiseta (en la parte de los
escotes, verticalmente).

NOMBRE DEL TRAZO

INDENTIFICACION
TALLA
CORTES POR PIEZAS
FECHA
CODIGO
PATRONISTA

19
INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

CHOMPA INFANTIL

MEDIDAS TALLA 0-3 MESES

Contorno de pecho: 48cm 48/4 = 12
Contorno de cadera: 40cm 48/4 = 12
Ancho de espalda: 23cm 23/2 = 11,5
Alto de sisa: 13cm
Largo total: 28cm
Escote horizontal: 5,4cm
Escote vertical: 6,5cm Contorno de puño: 14cm
Alto de copa: 4cm Alto de capucha: 20cm
Largo de manga: 20cm Ancho de capucha: 19cm
TRAZO POSTERIOR TRAZO DELANTERO

TRAZO DE MANGA TRAZO DE CAPUCHA

20
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

TRAZO POSTERIOR DE CHOMPA INFANTIL

1. Desde A 2. Desde el 3. Desde el

hacia A1 punto A punto A
aplicar la hacia A2 hacia
medida de aplicar A3
largo total largo de aplicar
28cm talle 18cm medida
de alto
de sisa
13cm

4. Desde A 5. Desde el punto A 6. Desde el punto A

hacia A4 hacia la izquierda hacia la izquierda
aplicar la aplicar la medida de aplicar la medida de
medida ½ ancho de espalda escote horizontal
de alto A5.11,5cm A6. 5,5 CM
de escote
vertical
1,5cm

21
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

7. Desde el punto A3 hacia la 8. Desde A3 hacia la izquierda aplicar

izquierda aplicar la medida de ½ el ¼ del contorno de pecho A8.
ancho de espalda A7. 11,5 12cm

9. Desde A1 hacia la izquierda aplicar 10. Unir con línea entrecortada el punto
¼ de contorno de cadera A9. 12cm A5 con A7

22
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

11. Escuadrar el punto A2 alto de talle 12. Desde el punto A5 hacia abajo
hacia la izquierda A10. 12cm marcar 1.5 cm para la caída de
hombro

13. De A11 a A7 marcar la mitad 14. Desde el punto A12 hacia la

5,8cm derecha marcar 0,7 cm A13

23
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

15. Unimos con línea curva el punto 16. Unir con línea recta el punto A8
A6 con A4 formando el escote con A9
posterior

17. Unir con línea curva el punto A8 18. Unir con línea recta el punto A11
con A11 formando la sisa con A6 formando la línea de
hombro.

24
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

TRAZO DELANTERO DE CHOMPA INFANTIL

1. Desde B 2. Desde el 3. Desde el
hacia B1 punto B punto B
aplicar la hacia B2 hacia B3
medida de aplicar aplicar
largo total largo de
medida de
28cm talle
alto de sisa
18cm
13cm

4. Desde B 5. Desde el punto B 6. Desde el punto B2

hacia B4 hacia la derecha hacia la derecha
aplicar aplicar la medida de aplicar la medida de
la ½ ancho de espalda ½ ancho de espalda
medida B5. 11,5 cm
B6. 11,5cm
de alto
de
escote
vertical
6,5cm

25
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

7. Desde B2 hacia la derecha aplicar 8. Desde B1 hacia la derecha aplicar

el ¼ del contorno de pecho B7.

12cm ¼ de contorno de cadera A9. 12cm

9. Unir con línea entrecortada el punto 10. Escuadrar el punto B3 alto de talle
B5 con B6 18cm hacia la izquierda B9

26
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

11. Desde el punto B5 hacia abajo 12. Desde el punto B hacia la derecha
marcar 1.5 cm para la caída de aplicar la medida de escote
hombro horizontal B11. 5,5cm

13. De B10 a B6 marcar la mitad 14. Desde el punto B12 hacia la

formando el punto B12. 5,8cm izquierda marcar 0,7 cm B13

27
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

15. Unimos con línea curva el punto B4 16. Unir con línea recta el punto B7
con B11 formando el escote con B8
delantero

17. Unir con línea curva el punto B10 18. Unir con línea recta el punto B11
con B7 formando la sisa con B10 formando la línea de
hombro

28
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

19. Desde el punto B4 hacia la 20. Desde el punto B1 hacia la

izquierda marcar 1,5 cm B14 izquierda marcar 1.5 cm B15

21. Unir con línea recta B14 con B15

29
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

TRAZO DE SOLAPA CHOMPA INFANTIL

1. Desde el punto B11 por la 2. Desde el punto B1 hacia la derecha
línea de hombro marcar 4cm marcar 4cm

3. Unir con semicurva el punto

B16 con B17 formando la
solapa

30
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

TRAZO DE MANGA CHOMPA INFANTIL

1. Desde el punto c hacia C1 marcar el 2. Desde C1 hacia la izquierda marcar
largo de manga 20cm el ½ contorno de puño 7cm C2

3. Desde el punto c hacia C3 marcar el 4. Desde C3 hacia C4 escuadrar una

alto de copa 4cm línea recta

5. Medir tanto la sisa

posterior como la sisa
delantera, sumar las dos
cantidades y dividir para
2Sisa delantera 12cm
sisa posterior 12,6 cm
12+12,6 = 24,6 / 2 = 12,3

31
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

6. Desde el punto C hacia la linea de 7. Desde C hacia C5 marcar la mitad

C4 medir la mitad de contorno de 6,1cm C6
sisa 12,3cm C5

8. Unir con línea curva C5 con C6 9. Unir con línea curva C6 con C
formando la copa de manga

10. Unir con linea recta C2 con C5 11. Tanto en C1 Y C2 hacia arriba
marcar 3cm y unir con línea recta,
para colocación de rib

32
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

TRAZO DE LA CAPUCHA
1. Desde el punto D 2. Desde D1 hacia D2 marcar ancho
hacia D1 marcar el de capucha 17,5 cm
alto de capucha
20cm

3. Desde D hacia D3 marcar 17,5cm 4. Desde D3 hacia D4 marcar 5cm

formando un rectángulo

33
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

5. Desde D3 hacia D5 marcar 5cm 6. Desde D hacia D6 bajar 1cm

7. Desde D2 hacia D7 marcar 5,4cm 8. Desde D2 hacia D8 marcar 2cm

9. Desde D6 a D5 unir con línea recta 10. Unir con línea curva D5 con D4

34
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

Unir con línea curva D8 con D7

35
INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

DESPIECE DE CHOMPA INFANTIL

36
INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

TRAZO DE PANTALON DEPORTIVO INFANTIL

MEDIDAS TALLA 6
Contorno de cintura: 64cm 64/4 = 16
Contorno de cadera: 72cm 72/4 = 18
Contorno de rodilla: 34cm 34/2 = 17
Contorno de basta: 30cm 30/2 = 15
Largo de pantalón: 70cm
Largo de tiro: 22cm
Largo de rodilla: 41cm
Horcajadura: 3.6cm 72/2=36 ; 1/10=3.6

TRAZO POSTERIOR

37
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

TEORÍA: TRAZO DE PANTALÓN DEPORTIVO INFANTIL

Delantero

1. Formamos un T, en la línea vertical hacia abajo ubicamos las medidas de largo de

tito, lardo de rodilla, y largo total
2. En la línea de lardo de tiro ubicamos el ¼ contorno de cadera esta línea escuadramos
hacia arriba y el 1/10 del medio contorno de cadera para la horcajadura.
3. En la línea de largo total ubicamos la mitad del contorno de basta y unimos hasta la
horcajadura con una ligera semicurva en la parte superior.
4. Para formar la horcajadura subimos el 1/10 y formamos una curva.

Espalda

1. En la línea de lardo de tiro ubicamos el ¼ contorno de cadera esta línea escuadramos

hacia arriba y 2/10 del medio contorno de cadera para la horcajadura.
2. En la línea de largo total ubicamos la mitad del contorno de basta y unimos hasta la
horcajadura con una ligera semicurva en la parte superior.
3. Para formar la horcajadura subimos el 2/10 y formamos una curva. Y en paralela
salimos 1,5
4. En la parte superior que se une el ¼ de contorno de cadera subimos 3 cm unimos con
línea recta hasta el ¼ de contorno de cadera del delantero.
5. Desde los 3 cm unimos con línea recta hasta el 1,5 que salimos y desde ahí unimos
con una curva la horcajadura.

38
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

SHORT DEPORTIVO INFANTIL

MEDIDAS TALLA 8

Contorno de Cadera 20cm

Largo short 30cm
Alto de tiro 21cm
Avance tiro delantero 4.3cm
Avance tiro posterior 5.7cm

TRAZO DELANTERO TRAZO POSTERIOR

DESPIECE DELANTERO DESPIECE POSTERIOR

39
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

TEORIA: TRAZO DEL DELANTERO SHORT INFANTIL

1. De A a A1 ubicar contorno de cadera
2. De A a A2 ubicar largo de pantalón
3. De A a A3 ubicar alto de tiro
4. Escuadrar A1 con A3 con una línea recta
5. Unir A4 con A1 con línea recta
6. DE A4 a A5 ubicar descaso delantero 4.3cm
7. De A4 a A6 ubicar descanso de la regla 6cm
8. Unir con línea curva A5 y A6 para formar el tiro
9. Escuadra la parte inferior A5 con A2
10. Anadir la basta 3 cm de A2 a A8
11. Escuadrar la basta
12. Para la corrección del patrón y obtener un buen corte se corrige ubicando 1 cm
de A7 a A10
13. Trazar una línea recta uniendo con A5 y A10
14. Unir con línea recta A9 con A10
15. Para el ancho de elástico marcar de A a A11 3cm
16. Escuadrar para marcar por completo donde irá ubicado el elástico

TEORIA: TRAZO DEL POSTERIOR SHORT INFANTIL

1. Trazar una línea recta De B a B1 con la medida de Contorno de cadera
2. Con línea recta ubicar el largo del short de B a B2
3. Con línea recta ubicar el tiro del short de B a B3
4. De B2 a B4 ubicar la basta 3 cm
5. De B1 A B3 escuadrar
6. De B5 a B6 ubicar el descanso posterior de 5.7 cm
7. Para descanso de la regla de B5 a B7 se sube 7 cm
8. Para corrección del trazo del punto B1 a B8 marcar 2.5cm
9. Para corrección del trazo del punto B8 a B9 marcar 2.5cm
10. Unir con línea recta de B5 a B9
11. Escuadra B7 hacia B10
12. Unir para completar el Tiro de B6 A B10
13. Escuadramos los puntos B2 y B4 a B6
14. Ingresamos 1 cm de B11 a B13
15. Con línea recta unimos de B12 a B13 y de B13 a B6
16. De B a B1 2.5 cm
17. Con línea recta unir de B9 B14
18. Unir de B14 a B2
19. Ubicamos el espacio para el elástico de B14 subimos 3 cm y escuadramos

40
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

TRAZO DEL DELANTERO SHORT INFANTIL

19. De A a A1 ubicar contorno de 20. De A a A2 ubicar largo de pantalón

cadera

21. De A a A3 ubicar alto de tiro 22. Escuadrar A1 con A3 con una línea
recta

23. Unir A4 con A1 con línea recta 24. DE A4 a A5 ubicar descaso

delantero 4.3

41
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

25. De A4 a A6 ubicar descanso de la 26. Unir con línea curva A5 y A6 para

regla 6cm formar el tiro

27. Escuadra la parte inferior A5 con 28. Anadir la basta 3 cm de A2 a A8

A2

42
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

29. Escuadrar la basta 30. Para la corrección del patrón y

obtener un buen corte se corrige
ubicando 1 cm de A7 a A10

31. Trazar una línea recta uniendo con 32. Unir con línea recta A9 con A10
A5 y A10

43
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

33. Para el ancho de elástico marcar de A a A11 3cm

34. Escuadrar para marcar por completo donde irá ubicado el elástico

44
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

TRAZO DEL POSTERIOR SHORT INFANTIL

1. Trazar una línea recta De B a B1 2. Con línea recta ubicar el largo del
con la medida de Contorno de short de B a B2
cadera

3. Con línea recta ubicar el tiro del 4. De B2 a B4 ubicar la basta 3 cm

short de B a B3

5. De B1 A B3 escuadrar 6. De B5 a B6 ubicar el descanso

posterior de 5.7 cm

45
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

7. Para descanso de la regla de B5 a B7 se 8. Para corrección del trazo del

sube 7 cm punto B1 a B8 marcar 2.5cm

9. Para corrección del trazo del punto B8 a 10. Unir con línea recta de B5 a B9
B9 marcar 2.5cm

46
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

11. Escuadra B7 hacia B10 12. Unir para completar el Tiro de B6

A B10

13. Escuadramos los puntos B2 y B4 a 14. Ingresamos 1 cm de B11 a B13

B6

47
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

15. Con línea recta unimos de B12 a 16. De B a B1 2.5 cm

B13 y de B13 a B6

17. Con línea recta unir de B9 B14 18. Unir de B14 a B2

48
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

19. Ubicamos el espacio para el elástico de B14 subimos 3 cm y escuadramos

49
INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

TRAZO DE INTERIOR INFANTIL DE NIÑA

MEDIDAS TALLA 4

Contorno de Cadera: 64cm

Alto de cadera: 12cm

TRAZO DELANTERO Y POSTERIOR

50
INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

TRAZO DE INTERIOR DE NIÑO

MEDIDAS TALLA 4

Contorno de Cadera: 64cm

Alto de cadera: 12cm

TRAZO DELANTERO Y POSTERIOR

51
INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

TRAZO DE BOXER INFANTIL

MEDIDAS TALLA 4

Contorno de Cadera: 64cm

Alto de cadera: 12cm

TRAZO DELANTERO Y POSTERIOR

52
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

TRAZO DE LEGGINS

MEDIDAS TALLA 9-12

Contorno de cadera = 62cm x 0,83= 51,46 * 51,46 /4 = 12,87
Contorno de basta= 26cm x 0,83=21,58 * 21,58 /2 = 10,8
Alto de tiro= 21cm
Largo total= 45cm
*FORMULA PARA HORCAJADURA
1⁄2 contorno de cadera / 10 =
51,46 /2 = 25,7
25,7 / 10 = 2,6
TRAZO DELANTERO TRAZO POSTERIOR

DESPIECE DELANTERO DESPIECE POSTERIOR

Colocar costura solo en

la basta dejar 2cm y
realizar una pestaña en
los lados.

53
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

TRAZO DE LEGGINS
Trazar una línea horizontal de Bajar desde el punto A 21cm
45cm para el largo total del para el alto de tiro.
pantalón.

Desde el punto A2 realizar una línea Desde el punto A2 realizar una línea
horizontal hacia la derecha aplicando horizontal hacia la izquierda aplicando
14.87cm que es el resultado del ¼ de 12.87cm que es el resultado del ¼ de
Contorno de cadera + 2cm. Contorno de cadera.

54
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

Realizar una escuadra desde el punto A3 Desde el punto A1 sacamos hacia la

hasta el punto A para obtener el punto A5 y derecha 12.8 cm que es el resultado de l/2
desde el punto A4 hasta el punto A para contorno de basta + 2cm.
obtener el punto A6.

Desde el punto A1 sacamos hacia la Desde el punto A4 sacamos 2.6 cm de

Izquierda 10.8 cm que es el resultado de l/2 horcajadura.
contorno de basta.

55
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

Desde el punto A4 subir los 2.6cm de Desde el punto A9 hasta el punto A10
horcajadura realizar una linea curva.

Desde el punto A3 hacia la derecha Desde el punto A3 subir los mismo 5.2 de
colocar 5.2 cm para horcajadura. (2,6 *2 horcajadura.
= 5,2)

56
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

Unir con una línea curva desde el punto Desde el punto A6 bajar 1cm (medida
A12 hasta el punto A11. estándar).

Desde el punto A13 subir 2cm (medida Desde el punto A5 subir 1cm (medida
estándar) estándar).

57
 INSTITUTO SUPERIOR TECNOLÓGICO DE TURISMO Y
PATRIMONIO YAVIRAC
Dirección: García Moreno S435 y Ambato
Quito – Ecuador

Desde el punto A15 subir 2cm (medida Unir con líneas rectas el punto A14 con el
estándar). punto A16 y el punto A13 con el punto
A15

Unir con una línea semi curva desde el Unir con una línea semicurva desde el
punto A11hasta el punto A7. punto A8 hasta el punto A9.

58
