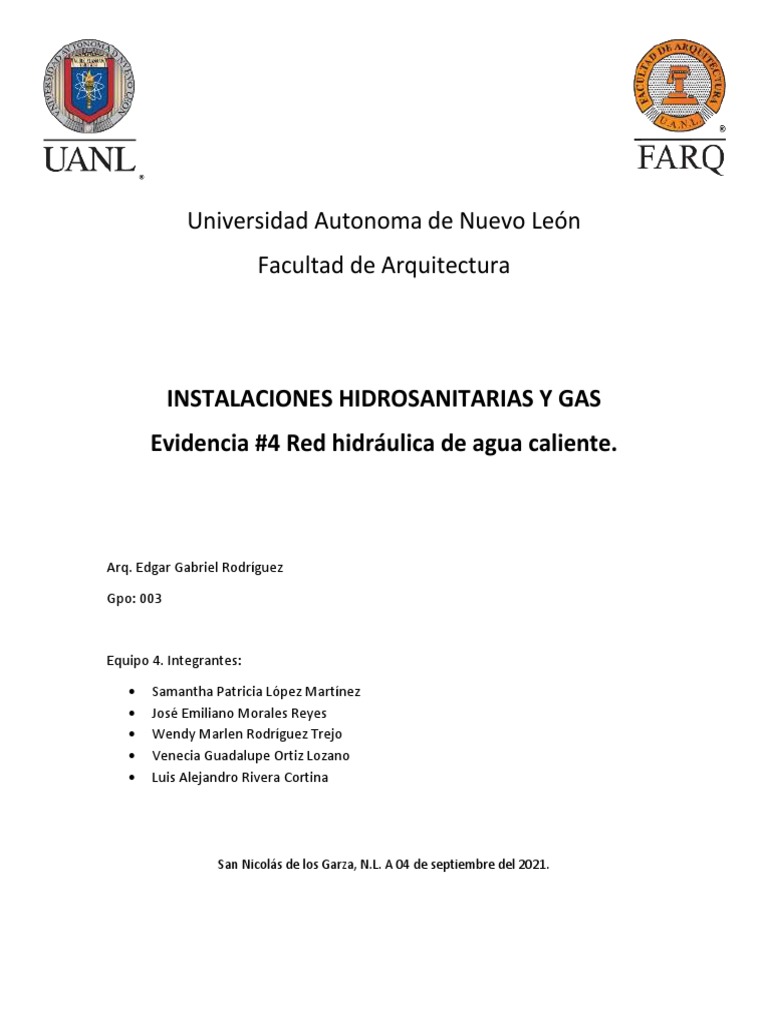

Universidad Autonoma de Nuevo León

Facultad de Arquitectura

INSTALACIONES HIDROSANITARIAS Y GAS

Evidencia #4 Red hidráulica de agua caliente.

Arq. Edgar Gabriel Rodríguez

Gpo: 003

Equipo 4. Integrantes:

• Samantha Patricia López Martínez

• José Emiliano Morales Reyes
• Wendy Marlen Rodríguez Trejo
• Venecia Guadalupe Ortiz Lozano
• Luis Alejandro Rivera Cortina

San Nicolás de los Garza, N.L. A 04 de septiembre del 2021.

 1. ¿Para que sirve?
El agua caliente sanitaria es el tipo de agua que es destinada a consumo humano (potable)
y que ha sido calentada. Los usos más habituales son de limpieza, como fregaderos,
lavavajillas, lavadoras, etc.), o para uso sanitario como baños, duchas, etc. Sirviendo para
transmitir potencia mecánica desde una fuente de energía, como una bomba hidráulica, a
equipos como elevadores o motores hidráulicos.
El agua caliente sanitaria se debe ajustar a las culturas y formas de utilización de los usuarios
de la vivienda. Además, es considerado como servicio básico y obligatorio para las viviendas
de muchos países. En las instalaciones de agua caliente sanitaria (ACS) tendremos como
norma habitual una llave de corte general de cuarto húmedo en el que se distribuye a las
diferentes zonas de la casa que necesitan el suministro. Para cada aparato o punto donde
necesitemos el suministro, habrá una llave de paso específica.

2. Tipos de calentadores de agua para casa habitación

• Calentador de gas
Uno de los tipos de calentadores que existen son los calentadores de agua a gas. Es uno de
los más utilizados, gracias a su consumo controlado y efectivo. El funcionamiento del
calentador de gas es muy sencillo. Se trata de una serie de fogones que se colocan de
manera estratégica en el interior del calentador.
Estos fogones calientan unas tuberías por la que circula el agua. De esta manera el agua se
va calentando gradualmente, hasta alcanzar una temperatura que puedes controlar gracias
a unos mandos.

• Calentador de gas butano

El calentador de gas butano es el más popular entre los calentadores de gas. Este tipo de
calentador es una unidad metálica, de contención, en donde se guarda el gas. A través de
una válvula conecta con el calentador y, este a su vez, a una toma de agua. Cuando se
encienden los fogones, alimentados por el gas, el agua se calienta y esta sale caliente. Se
puede controlar la temperatura con unas manivelas, con las que se ajusta la potencia de la
llama que calienta el agua.

• Calentador de gas propano

Otra variedad entre los tipos de calentadores es el calentador de gas propano. Como en el
caso del gas butano, también viene envasado en una unidad de contención, pero, a
diferencia del anterior, la capacidad es mucho mayor. Pueden ser bombonas de unos 35 kg
o, incluso, un depósito mucho mayor. Por eso, es muy recomendable su uso en instalaciones
más grandes que no sean el hogar particular: oficinas, talleres o fábricas.
 • Calentador de gas natural
Una tendencia que cada vez es más popular es el empleo del calentador con gas natural.
Este tipo de gas se diferencia de los otros gases porque no viene envasado. Proviene de
instalaciones mayores, que alimentan a las diferentes casas a través de una red de tuberías.
Por eso es perfecto para ganar espacio. El gas natural proviene de restos fósiles que, en
descomposición, emiten un gas. Estos restos son extraídos de las capas más profundas de
la corteza terrestre y contenidos en tanques que los protegen de los cambios atmosféricos.

• Termo eléctrico
El funcionamiento del termo eléctrico es bastante sencillo. Cuenta con un depósito o tanque
en donde se almacena el agua para su posterior uso. Este tanque, a través de un encendido
eléctrico, comienza a calentarse y, cuando está caliente, el agua empieza a circular por las
tuberías a la que está conectada.

• Calentador solar o termosifón

Si, en cambio, eres de los que prefieren ahorrar y ser mucho más eficientes a nivel
energético, tienes la opción del calentador solar o termosifón. Se trata de una forma de
ahorrar entre un 60-75% de la energía eléctrica.

3. Sistemas de calentamiento de agua.

Suministro de aire del gas para la combustión y ventilación
Debido a que en general este tipo de calentadores trabaja con gas, es importante que el
área donde se instale sea un área ventilada; que cuente con suficiente circulación de aire.
Esto permitirá contar con suficiente oxígeno para la combustión además de evitar que la
temperatura se eleve en las áreas aledañas al calentador.
Sistemas de calentamiento por etapas
El sistema de calentamiento por etapas tiene como característica principal la de ofrecer al
usuario el elevar la temperatura del agua de acuerdo con la demanda de servicio, ya sea
por temporada alta o baja de consumo de agua caliente.
Sistemas de circulación del agua
En algunos lugares, el agua tiene muchas sales disueltas, y esto hace que la operación no se
libere de las incrustaciones. La adecuada selección de la bomba de circulación puede hacer
que el agua se mueva a cierta velocidad y que evite la incrustación a corto tiempo en el
circuito tanque-calentador. Además, en muchos de los casos será necesario contar con un
suavizador para el agua con que se alimenta el sistema de agua caliente.
Circuito de recirculación de retorno
Uno de los elementos más trascendentes del sistema de calentamiento de agua es el
circuito de recirculación de retorno ya que permite elevar aún más la eficiencia del sistema.
Se recomienda instalar un circuito de recirculación para el agua caliente o también llamado
línea de retorno. Bastará con una bomba de recirculación controlada por un interruptor
para temperatura ajustado a unos 20° C menos que la temperatura deseada en el tanque
de agua caliente. El ingeniero a cargo del diseño deberá determinar la capacidad de la
bomba de recirculación para este circuito.

Tanque de almacenamiento
Este es un elemento indispensable y de gran importancia en el sistema de calentamiento
de agua. Generalmente están fabricados de acero y pueden ser de lámina de acero
galvanizada, de acero negro con acabado epóxido o de acero inoxidable.

Desalojo de gases quemados

En todos los casos se deberá recurrir al manual del fabricante y respetar las indicaciones
que respecto al desalojo de gases indique. El no apegarse a a lo indicado en el manual del
equipo seguramente dañara el mismo, además de que pudiera generar una situación de
riesgo por acumulación de monóxido de carbono en el ambiente.
Evidencia

Bibliografías
https://blog.valvulasarco.com/agua-caliente-sanitaria-tipos-caracteristicas-de-las-
instalaciones-acs
https://aguayambiente.com/2015/06/23/sistemas-calentamiento-agua/
