ESCUELA PROFESIONAL DE Emisión:

INGENIERÍA EN 11/01/2022
TELECOMUNICACIONES
Página 1 / 5

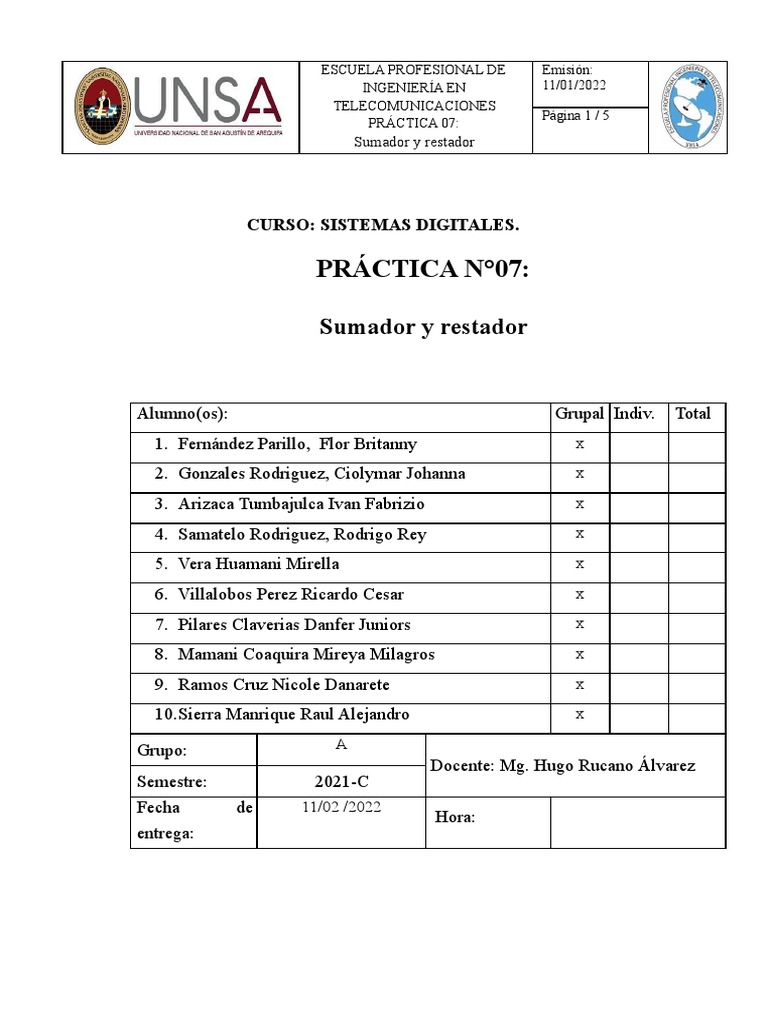

PRÁCTICA 07:
Sumador y restador

CURSO: SISTEMAS DIGITALES.

PRÁCTICA N°07:

Sumador y restador

Alumno(os): Grupal Indiv. Total


1. Fernández Parillo, Flor Britanny x
2. Gonzales Rodriguez, Ciolymar Johanna x
3. Arizaca Tumbajulca Ivan Fabrizio x
4. Samatelo Rodriguez, Rodrigo Rey x
5. Vera Huamani Mirella x
6. Villalobos Perez Ricardo Cesar x
7. Pilares Claverias Danfer Juniors x
8. Mamani Coaquira Mireya Milagros x
9. Ramos Cruz Nicole Danarete x
[Link] Manrique Raul Alejandro x

Grupo: A
Docente: Mg. Hugo Rucano Álvarez
Semestre: 2021-C
Fecha de 11/02 /2022
Hora:
entrega:
ESCUELA PROFESIONAL DE Emisión:
INGENIERÍA EN 11/01/2022
TELECOMUNICACIONES
Página 1 / 5
PRÁCTICA 07:
Sumador y restador
ESCUELA PROFESIONAL DE Emisión:
INGENIERÍA EN 11/01/2022
TELECOMUNICACIONES
Página 1 / 5
PRÁCTICA 07:
Sumador y restador
ESCUELA PROFESIONAL DE Emisión:
INGENIERÍA EN 11/01/2022
TELECOMUNICACIONES
Página 1 / 5
PRÁCTICA 07:
Sumador y restador

III. DESARROLLO DE LA PRÁCTICA

1. Implementar el circuito 1 en Proteus, el cual es un sumador restador de 2 números


de 4 bits. Llenar experimentalmente la tabla de verdad, mapas de karnaugh, para las
siguientes combinaciones y explicar su funcionamiento detalladamente.
ESCUELA PROFESIONAL DE Emisión:
INGENIERÍA EN 11/01/2022
TELECOMUNICACIONES
Página 1 / 5
PRÁCTICA 07:
Sumador y restador

Simulación
ESCUELA PROFESIONAL DE Emisión:
INGENIERÍA EN 11/01/2022
TELECOMUNICACIONES
Página 1 / 5
PRÁCTICA 07:
Sumador y restador
ESCUELA PROFESIONAL DE Emisión:
INGENIERÍA EN 11/01/2022
TELECOMUNICACIONES
Página 1 / 5
PRÁCTICA 07:
Sumador y restador

2. Implementar el circuito 02 en proteus, el cual es un multiplicador de dos números de


2 bits. llenar experimentalmente de la tabla de verdad, mapas de karnaugh para las
diferentes combinaciones y explicar su funcionamiento detalladamente.

Simulación
ESCUELA PROFESIONAL DE Emisión:
INGENIERÍA EN 11/01/2022
TELECOMUNICACIONES
Página 1 / 5
PRÁCTICA 07:
Sumador y restador

Tabla de verdad

Entradas Salida A*B


A1 A0 B1 B0 M3 M2 M1 M0
0 0 0 0 0 0 0 0
0 0 0 1 0 0 0 0
0 0 1 0 0 0 0 0
0 0 1 1 0 0 0 0
0 1 0 0 0 0 0 0
0 1 0 1 0 0 0 1
0 1 1 0 0 0 1 0
0 1 1 1 0 0 1 1
1 0 0 0 0 0 0 0
1 0 0 1 0 0 1 0
1 0 1 0 0 1 0 0
1 0 1 1 0 1 1 0
1 1 0 0 0 0 0 0
1 1 0 1 0 0 1 1
1 1 1 0 0 1 1 0
1 1 1 1 1 0 0 1

Mapas de karnaugh

B1B0
00 01 11 10
00 0 0 0 0
01 0 0 0 0
A1A0
11 0 0 1 0
10 0 0 0 0
𝑀3 = 𝐴1𝐴0𝐵1𝐵0

B1B0
ESCUELA PROFESIONAL DE Emisión:
INGENIERÍA EN 11/01/2022
TELECOMUNICACIONES
Página 1 / 5
PRÁCTICA 07:
Sumador y restador

00 01 11 10
00 0 0 0 0
01 0 0 0 0
A1A0
11 0 0 0 1
10 0 0 1 1
𝑀2 = 𝐴1𝐵1𝐴'0𝐵'0

B1B0
00 01 11 10
00 0 0 0 0
01 0 0 1 1
A1A0
11 0 1 0 1
10 0 1 1 0
𝑀1 = (𝐴0𝐵1) + (𝐴1𝐵0)

B1B0
00 01 11 10
00 0 0 0 0
01 0 1 1 0
A1A0
11 0 1 1 0
10 0 0 0 0
𝑀0 = 𝐴0𝐵0

3. Implementar el circuito 03 en proteus,el cual es el Sumador restador de dos


números bcd. Llenar experimentalmente la tabla de verdad, mapas de karnaugh para
las diferentes combinaciones y explicar su funcionamiento detalladamente.
ESCUELA PROFESIONAL DE Emisión:
INGENIERÍA EN 11/01/2022
TELECOMUNICACIONES
Página 1 / 5
PRÁCTICA 07:
Sumador y restador

Simulación
ESCUELA PROFESIONAL DE Emisión:
INGENIERÍA EN 11/01/2022
TELECOMUNICACIONES
Página 1 / 5
PRÁCTICA 07:
Sumador y restador

Tabla de verdad

Entradas Salidas

A B F C A’ B’ F’

0 0 0 0 0 0 0

0 0 0 1 0 0 1

0 0 1 0 0 1 0

0 0 1 1 0 1 1

0 1 0 0 0 0 1

0 1 0 1 0 1 0

0 1 1 0 0 1 1

0 1 1 1 1 0 0

1 0 0 0 0 1 0

1 0 0 1 0 1 1

1 0 1 0 1 0 0

1 0 1 1 1 0 1

1 1 0 0 0 1 1

1 1 0 1 1 0 0
ESCUELA PROFESIONAL DE Emisión:
INGENIERÍA EN 11/01/2022
TELECOMUNICACIONES
Página 1 / 5
PRÁCTICA 07:
Sumador y restador

1 1 1 0 1 0 1

1 1 1 1 1 1 1

III. Conclusiones

● El diseño del circuito en el simulador permite conocer de mejor manera el funcionamiento


de un sumador completo, ya que a partir del análisis de un semisumador se parte de la
función que cumple para formar uno completo.
●
ESCUELA PROFESIONAL DE Emisión:
INGENIERÍA EN 11/01/2022
TELECOMUNICACIONES
Página 1 / 5
PRÁCTICA 07:
Sumador y restador
