UNIVERSIDAD TECNICA ESTATAL DE QUEVEDO

FACULTAD DE CIENCIAS DE LA INGENIERIA

ESCUELA DE INGENIERÍA INDUSTRIAL
ASIGNATURA: CONTROLES DE MANDO MODULO: IV
FECHA: 22/07/2021 PARALELO: A
NOMBRE: VERA ORTEGA ANDERSON JAIR TIEMPO: 1H00

LINK del video: https://drive.google.com/file/d/1jzTR_QKhJ_cY4Ly3eC-

GK9P6bqbbYoqZ/view?usp=sharing

Usando el simulador DCACLAB: https://dcaclab.com/es/lab

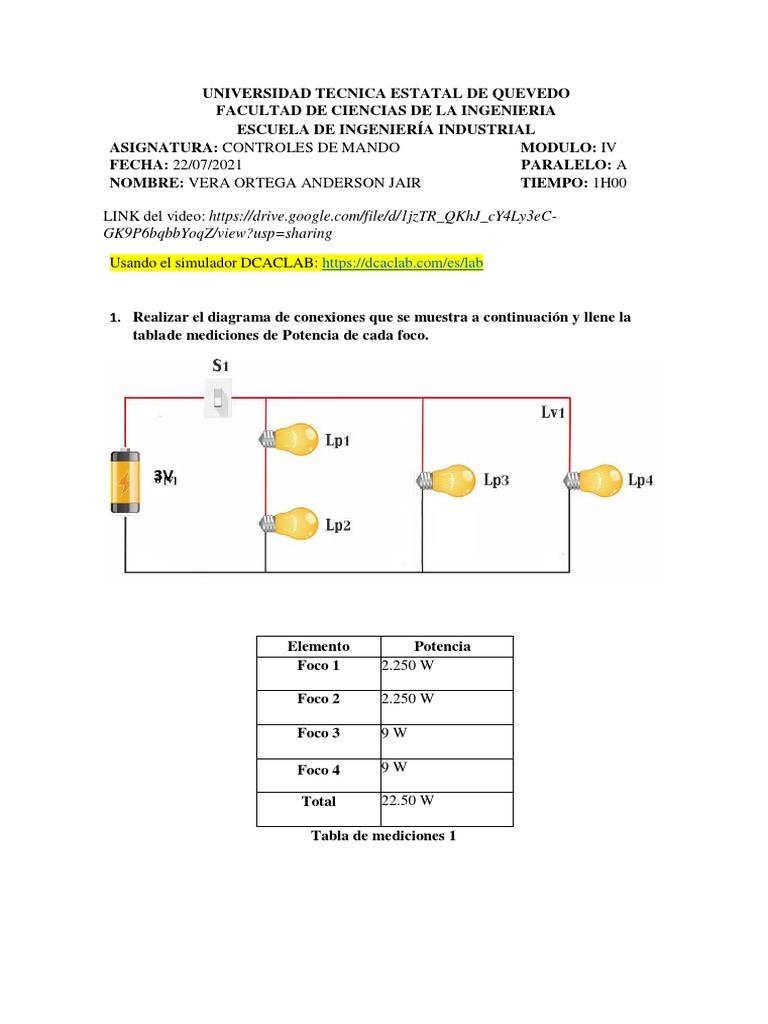

1. Realizar el diagrama de conexiones que se muestra a continuación y llene la

tabla de mediciones de Potencia de cada foco.

3V

Elemento Potencia
Foco 1 2.250 W

Foco 2 2.250 W

Foco 3 9W

Foco 4 9W

Total 22.50 W

Tabla de mediciones 1
2. Realizar el diagrama de conexiones que se muestra a continuación y llene la tabla
de mediciones de Potencia de cada foco. EN ESTE CASO EL INTERRUPTOR
S1 ESTA CERRADO (ACTIVADO) Y EL INTERRUPTOR S2 ABIERTO
(DESACTIVADO).

6V

Elemento Potencia
Foco 1 4W

Foco 2 4W

Foco 3 4W

Foco 4 0W

Total 12 W

Tabla de mediciones 2
3. Realizar el diagrama de conexiones que se muestra a continuación y llene la tabla
de mediciones de Voltaje y Corriente de cada foco. EN ESTE CASO EL
INTERRUPTOR LOS INTERRUPTORES S1 Y S2 ESTAN CERRADOS
(ACTIVADOS).

6V

Elemento Potencia
Foco 1 5.760 W

Foco 2 1.440 W

Foco 3 5.760 W

Foco 4 1.440 W

Total 14.4 W

Tabla de mediciones 3
