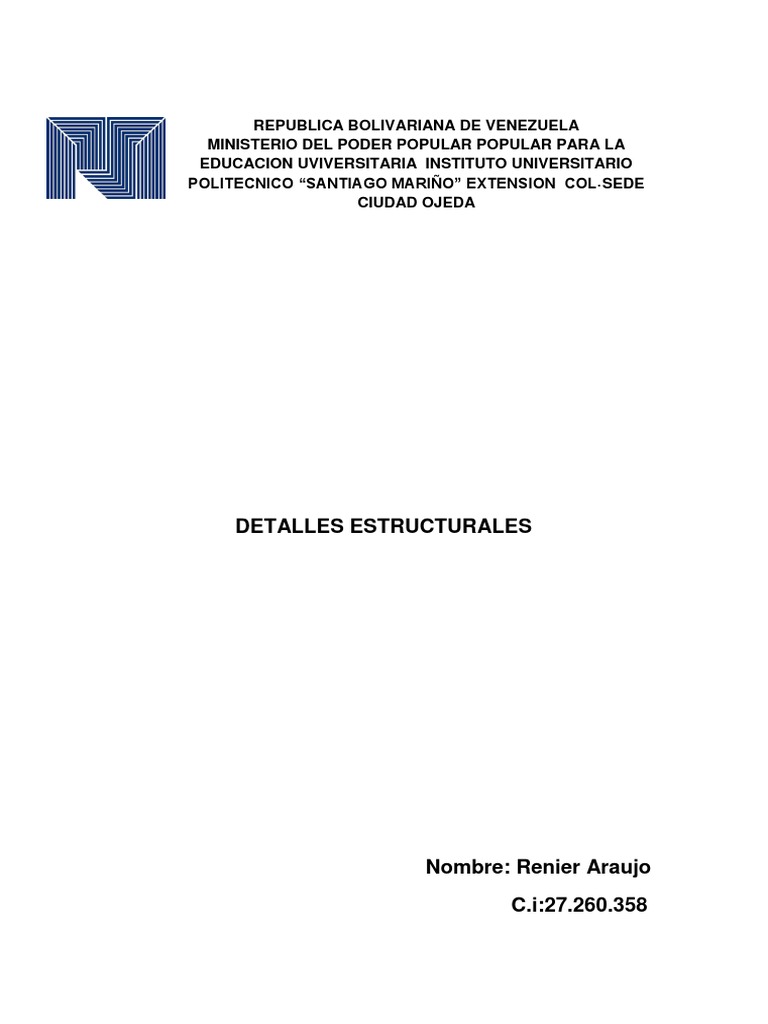

REPUBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR POPULAR PARA LA
EDUCACION UVIVERSITARIA INSTITUTO UNIVERSITARIO
POLITECNICO “SANTIAGO MARIÑO” EXTENSION COL·SEDE
CIUDAD OJEDA
DETALLES ESTRUCTURALES
Nombre: Renier Araujo
C.i:27.260.358
Qué es una losa:
Se trata de un material constructivo para edificaciones empleado, por ejemplo,
para pavimentar el suelo, constituir tejados o revestir muros. La losa, al ser una
piedra lisa de escaso grosor, desde la antigüedad se ha empleado para
construir distintas clases de estructuras.
Hablando en materia técnica, la losa es una estructura horizontal plana de
hormigón armado que separa un nivel de otro en una construcción, por lo que
se considera para el techo de una planta o el piso de la planta de arriba de una
casa; es decir, lo que cierra las paredes, siendo lo último que se hace en la
estructura.
Una vez colocada, ésta permite el paso a las terminaciones y revestimientos en
la edificación. No se deberá confundir losa con el techo, puesto que aunque
ambos sean partes estructurales de una construcción, la losa separa los pisos
y recibe peso, mientras que el techo completa la estructura.
Tipos de losa:
Los tipos recomendables para cada proyecto dependen de factores como el
presupuesto, el tiempo de entrega disponible y los materiales. Es así que se
puede elegir según la necesidad de cada construcción entre: la losa maciza,
en la que se realiza una retícula de acero para reforzar el concreto actuando
como elemento de compresión; la losa de vigueta y bovedilla, recomendada
para claros largos, por su precio más reducido y la rapidez de su instalación;
lámina losacero, resistente y muy empleada en proyectos industriales y
comerciales; y losa prefabricada Spancrete, manejada sobre pedido y
empleada para proyectos industriales de gran dimensión, para su manejos se
requiere maquinaria pesada, pues debido a su densidad se maneja con grúa.
Losa de concreto armado
Estas losas de concreto también conocida como losa maciza, son elementos
estructurales de concreto armado de sección transversal rectangular llena, de
poco espesor y abarcan una superficie considerable del piso, Las losas
macizas se construyen en los siguientes espesores: 8, 10, 12, 14, 15, 16, 18,
20, 22, 24, 25, 26, 28 y 30 cm. Tienen la desventaja de ser pesadas y
transmiten fácilmente las vibraciones, el ruido, el calor y su costo es un poco
más alto a comparación de otras losas, su ventaja soporta mayor peso que
cualquiera de las otras losas, gracias el despiece de acero (ver medidas y peso
del acero corrugado). En áreas pequeñas normalmente son utilizadas para
montar tanques de agua o estructuras pesadas y son fáciles de construir; basta
fabricar un encofrado de madera, de superficie plana, distribuir el acero de
refuerzo uniformemente en todo el ancho de la losa y vaciar el concreto. Las
luces de cada tramo se miden perpendicularmente a los apoyos, cuando éstos
no sean paralelos, la luz del tramo será variable y se considerará en la
dirección que predomina en la placa. Según sea la forma de apoyo, las losas
macizas pueden ser:
Armadas en un sentido, si la losa se apoya en dos lados opuestos. En este
caso el acero principal se colocará perpendicularmente a la dirección de los
apoyos. Armada en dos sentidos, si se apoya en los cuatro lados. En este caso
se colocarán barras principales en los dos sentidos ortogonales.
Losa Nervada
Estas losas aligeradas o también conocida como sistema de losa con casetón,
están constituías por vigas longitudinales y transversales a modo de nervios, de
gran rigidez, que enlazan los pies de los pilares. Estas losas se construyen
para estructuras de cargas desequilibradas, las vigas de unión de los pilares se
calculan como zapatas continuas bidireccionales. Por lo general, el espesor
mínimo de la losa es de 20 cm, Estas losas nervadas definen los arranques de
los pilares en los encuentros de las vigas bidireccionales. Este tipo de losas se
elabora a base de un sistema de entramado de trabes cruzadas que forman
una retícula, dejando huecos intermedios que pueden ser ocupados
permanentemente por bloques huecos o materiales cuyo peso volumétrico no
exceda de 900kg/m y sean capaces de resistir una carga concentrada de una
tonelada. La combinación de elementos prefabricados de concreto simple en
forma de cajones con nervaduras de concreto reforzado colado en el lugar que
forman una retícula que rodea por sus cuatro costados a los bloques
prefabricados. A continuación hablaremos de varios modelos de losas
nervadas muy usuales en diferentes estructuras.
Losa Reticulada (dos Direcciones)
Losas reticulares este sistema consta de pequeñas vigas en ambos sentidos
que al entrecruzarse forman una especie de retícula o entramado, que es de
donde toman su nombre, el aligeramiento se logra hoy en día a base de
bloques de espuma de poli estireno, llamados también casetones, las
pequeñas vigas o nervaduras que ya mencione y que se construyen de
concreto reforzado, y una capa de compresión en la parte superior de la losa
que tiene como función absorber y distribuir los esfuerzos sobre la losa, esta
capa se refuerza con malla electro soldada, cuya única función es evitar que
esta capa se agriete por la dilatación y contracción del concreto originada por
los cambios de temperatura.
Ventaja es que se pueden lograr peraltes muy altos, lo que nos permite salvar
claros muy grandes en comparación a una losa maciza tradicional, lo que la
vuelve la opción más viable para naves industriales, o en edificios donde se
necesiten salvar claros muy grandes entre apoyos de losas.
Desventaja es que requiere de una cimbra tradicional, como una losa maciza,
lo que hace que se vuelva una opción cara para usarla en edificaciones con
claros pequeños, como una casa habitación, aun así algunos diseñadores las
usan en viviendas por motivos arquitectónicos o de estética.
Losas aligeradas a base de vigueta y bovedilla (una dirección)
Este otro sistema en su concepto es muy similar al primero, solo que aquí las
vigas se colocan en un solo sentido, no se forman retículas, el aligerado se
logra con elementos de espuma de poli estireno, las cuales se conocen con el
nombre de bovedillas, tienen una ceja para apoyarse directamente en la base o
patín de las viguetas. Las viguetas son prefabricadas y pueden venir coladas
completamente, o con el alma abierta, lo cual es mucho mejor ya que garantiza
que la losa trabaje monolíticamente, al igual que en caso anterior se les coloca
también una capa de compresión de concreto reforzado con una malla electro
soldada para evitar grietas por temperatura.
Ventaja de las losas aligeradas a base de vigueta y bovedilla, es que son auto
soportables, lo que quiere decir que se elimina la cimbra de contacto,
únicamente requieren de un apuntalamiento al centro de los claros, lo que las
vuelve mucho más económicas y que puedan construirse mucho más rápido
comparado con la losa reticular y la losa maciza, son una excelente opción
para edificaciones con claros pequeños, como los de una casa habitación.
Desventaja es que no funcionan muy bien para claros muy grandes, ya que
empiezan a requerir viguetas de mucho peralte. Otra desventaja que más bien
en funcional, es que a veces hacen ruidos durante el proceso de dilatación y
contracción, estos ruidos son provocados por la bovedilla que cruje y como el
área de bovedilla es mayor que en una losa reticular estos ruidos son más
notorios, pero no representan de ninguna manera una falla estructural.
Steel deck o Metaldeck
Las losas de acero para la construcción han sido cada vez mas utilizadas por
su proceso constructivo que le permite realizar trabajos en tiempos mas cortos.
Es una lámina de alma de acero acanalada galvanizada con nervaduras
transversales para usar como losa de entrepiso o techo.
Está fabricada con acero estructural galvanizado en ambas caras, galvanizado
y pre pintado en la parte expuesta o inferior de la losa. Posee una alta
resistencia estructural debido a su troquel trapezoidal y alto de 6.0 a 8.0
centímetros que le permite una alta capacidad para resistir cargas, pero sobre
todo por su adecuada distribución de refuerzos para cubrir cargas.
Esta lámina sirve de formaleta al momento del armado y fundición del concreto,
además es el refuerzo principal de acero durante la vida útil de la losa. Con
esta lámina es posible colocar apoyos con una mayor separación que las losas
tradicionales manteniendo altas cargas de diseño, pero es recomendable
utilizar soportes de apoyo en el momento de la fundición en espacios mayores
de 2 metros. Estos soportes pueden colocarse en espacios mas grandes
dependiendo el calibre de la lámina. La lámina posee un ancho total de 1.00
metro y un ancho útil de 0.95 metros, Esta lámina puede cortarse a la medida
por lo que reduce costos por concepto de traslapes, necesidad de pocos
apoyos y rapidez de instalación.
Los elementos adicionales para este tipo de losa son: la malla electro soldada,
conectores (pernos, tornillos auto perforantes, soldadura o clavos de disparo) y
trabe metálico (amplié la información medidas y cálculos de una losa metaldeck
o Steel Deck ), Si el diseño de la losa es una estructura metálica se deben
tener en cuenta los perfiles de acero y vigas de acero.
Correa: Una correa es un elemento esbelto de madera, en forma de listón, que
forma parte de la subestructura portante de una cubierta de madera o metal de
un edificio. En los sistemas de construcción tradicional en madera, las correas
son una estructura secundaria que se apoya sobre las vigas principales. A su
vez, estas sirven de soporte a la capa exterior de la cubierta, generalmente
mediante un entablado o panel horizontal. En la actualidad, las cubiertas de
estructura metálica también utilizan este sistema de soporte, por lo que se usa
el término correas indistintamente para elementos de madera o de metal.
Correas de acero galvanizadas
Vigas: es un elemento estructural, fundamental en la construcción, sea ésta de
la índole que fuera. Será el tipo, calidad y fin de la construcción lo que
determinará medidas, materiales de la viga, y sobre todo, su capacidad de
sostener y contener pesos y tensiones.
Las vigas son elementos estructurales que pueden ser de concreto armado,
diseñado para sostener cargas lineales, concentradas o uniformes, en una sola
dirección. Una viga puede actuar como elemento primario en marcos rígidos de
vigas y columnas, aunque también pueden utilizarse para sostener losas
macizas o nervadas. La viga soporta cargas de compresión, que son
absorbidas por el concreto, y las fuerzas de flexión son contrarrestadas por las
varillas de acero corrugado, las vigas también soportan esfuerzos cortantes
hacia los extremos por tanto es conveniente, reforzar los tercios de extremos
de la viga. Para lograr que este elemento se dimensiones cabe tener en cuenta
la resistencia por flexión, una viga con mayor peralte (altura) es adecuada para
soportar estas cargas, pero de acuerdo a la disposición del proyecto y su alto
costo hacen que estas no se convenientes. Para lograr peraltes adecuados y
no incrementar sus dimensiones, es conveniente incrementar el área del acero
de refuerzo para compensar la resistencia a la flexión.
FUNCION DE UNA VIGA
Las vigas son las piezas extensas que, unidas a las columnas, soportan las
estructuras y las cargas en las obras, permitiendo flexibilidad. De hecho, estos
elementos se utilizan para soportar los techos y las aberturas, y también como
elemento estructural de puentes. Por tal motivo, a la hora de elaborarlos o
armarlos se debe comprobar que soporten a la perfección los esfuerzos de
tracción y de compresión de modo simultáneo, como sucede al doblarse la
pieza.
MATERIALES Y COMPOSICIÓN DE LAS VIGAS
Pueden ser realizadas en madera, en hormigón o también en hierros soldados,
con cuatro tiras angulares y piezas que se entrecruzan para dar soporte y
unión.
Los materiales de elaboración deben ser flexibles, duraderos y resistentes a la
vez, por lo que no se utiliza elementos cerámicos, pétreos u otros en su
formación.
– Vigas de madera
La madera de las vigas se comporta de un modo ortotrópico con diversidad en
su resistencia y rigidez, soportando así diferentes sentidos en los esfuerzos
(paralelo o transversal a la fibra de la madera). La madera es capaz de soportar
exigencias con menos deformación que otros materiales.
– Vigas de acero o hierro
El acero en las vigas presenta un comportamiento isotrópico, con más
resistencia y menor peso que el hormigón. Con ello, logran soportar mayores
esfuerzos de compresión y también mayores tracciones, lo que las hace las
grandes favoritas para obras residenciales y urbanas.
– Vigas de Concreto u hormigón
Para elaborar vigas se utiliza el concreto pretensado y el postensado, a
diferencia de su antecesor (el concreto armado), por su adecuación a las
exigencias de las obras y esfuerzos. Son resistentes, presentan buena
flexibilidad y adaptación a las exigencias y tensiones del terreno, aunque son
de mayor peso que las de hierro, normalmente usadas en construcción de
viviendas.
Encofrado: Se denomina encofrado al molde que se desarrolla con chapas o
tableros para contener el hormigón hasta que se logra su fraguado. Una vez
que el hormigón fragua, el encofrado se desmonta. ... El encofrado tradicional
apela a la madera y puede montarse con facilidad, aunque no es apto para
construcciones de gran envergadura.
