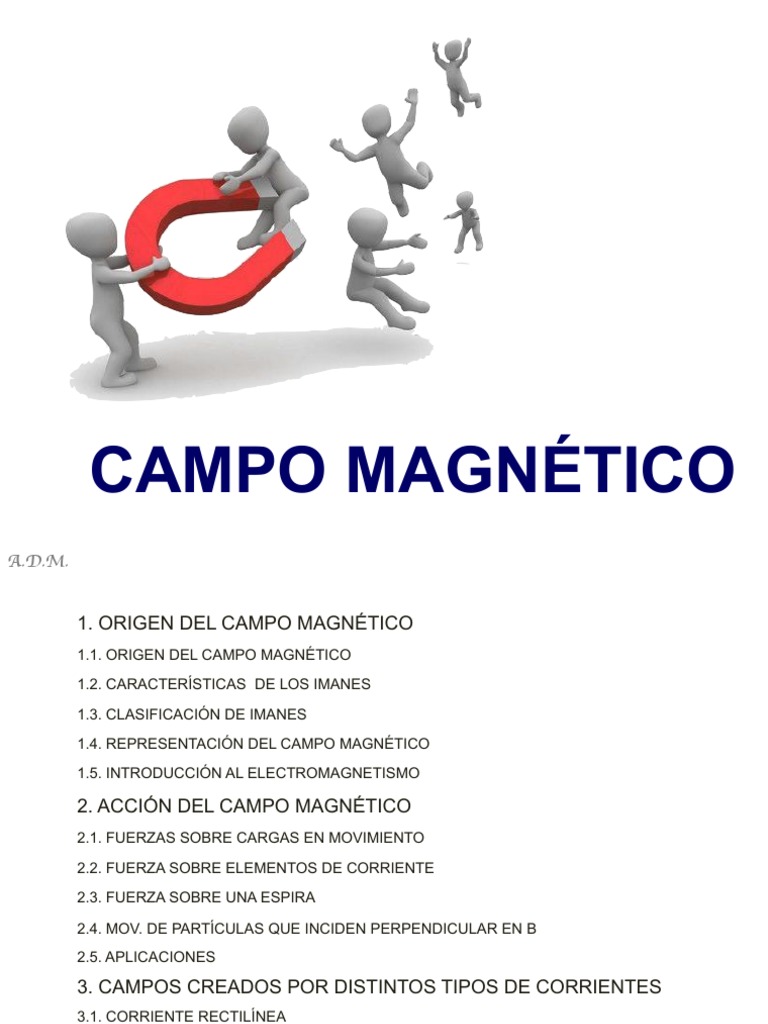

CAMPO MAGNÉTICO
A.D.M.
1. ORIGEN DEL CAMPO MAGNÉTICO
1.1. ORIGEN DEL CAMPO MAGNÉTICO
1.2. CARACTERÍSTICAS DE LOS IMANES
1.3. CLASIFICACIÓN DE IMANES
1.4. REPRESENTACIÓN DEL CAMPO MAGNÉTICO

1.5. INTRODUCCIÓN AL ELECTROMAGNETISMO
2. ACCIÓN DEL CAMPO MAGNÉTICO

2.1. FUERZAS SOBRE CARGAS EN MOVIMIENTO
2.2. FUERZA SOBRE ELEMENTOS DE CORRIENTE
2.3. FUERZA SOBRE UNA ESPIRA
2.4. MOV. DE PARTÍCULAS QUE INCIDEN PERPENDICULAR EN B

2.5. APLICACIONES
3. CAMPOS CREADOS POR DISTINTOS TIPOS DE CORRIENTES

3.1. CORRIENTE RECTILÍNEA
3.2. ESPIRA
3.3. SOLENOIDE
FUERZA ENTRE CORRIENTES

A.D.M. CAMPO MAGNÉTICO
ORIGEN DEL CAMPO MAGNÉTICO
• Los extremos de un imán se denominan POLOS

• El poder de atracción es máximo en los polos y prácticamente nula en su parte
central.
• Los polos se denominan: polo norte y polo sur . El polo que señala hacia el
Norte geográfico se denomina polo norte del imán (N) y el que se orienta hacia
el Sur de la Tierra recibe el nombre de polo sur del imán (S).

CARACTERÍSTICAS DE LOS IMANES
• Los polos opuestos se atraen y los polos iguales se repelen

• Es imposible aislar los polos magnéticos de un imán. No es posible, obtener un imán
con un solo polo magnético (semejante a un cuerpo cargado con electricidad de un
solo signo).

CLASIFICACIÓN DE IMANES
Los imanes permanentes mantienen sus propiedades

aunque deje de actuar la causa que produce la
imantación. Los imanes construidos con acero son de
este tipo. Estos imanes se utilizan en la construcción de
diversos aparatos eléctricos, como dinamos,
amperímetros, voltímetros, motores, etc.
Los imanes temporales pierden sus propiedades

magné1cas cuando deja de actuar sobre ellos la causa
que produce la imantación. Los imanes construidos con
hierro dulce son de este 1po. Estos imanes se u1lizan
para fabricar electroimanes para 1mbres eléctricos,
telégrafos, teléfonos etc.

REPRESENTACIÓN DEL CAMPO MAGNÉTICO
La zona de influencia generada por un imán se denomina CAMPO
MAGNÉTICO y tiene las siguientes características:
• Se representa mediante LINEAS DE FUERZA cerradas que salen

del polo norte y entran por el polo sur. La dirección es sugerida
por la orientación que adquieren las limaduras de hierro
§ Una mayor densidad de líneas (líneas más juntas)
representa un campo más intenso ( modulo, mayor).
§ Menor densidad de líneas (líneas más separadas)
representa un campo menos intenso ( modulo, menor).
La magnitud representativa del campo se denomina

INDUCCIÓN MAGNÉTICA 𝑩,
y representa la intensidad del campo en un punto.
• La intensidad con la que los polos de un imán se atraen o se
repelen varía conforme al inverso del cuadrado de la distancia

DIRECCIÓN Y SENTIDO DEL CAMPO

INTRODUCCIÓN AL ELECTROMAGNETISMO
Una corriente eléctrica (partículas cargadas en movimiento) produce un campo
magnético: Hans Christian Oersted, 1820

FUERZAS SOBRE CARGAS EN MOVIMIENTO
Observaciones experimentales dentro de un campo magnético:

• Si abandonamos una carga en reposo → 𝐹⃗ = 0
• Si la partícula incide en dirección paralela al campo → 𝐹⃗ = 0
⃗ siendo
• Si incide en cualquier otra dirección experimenta una 𝐹,
máxima cuando dicha partícula incide en dirección perpendicular a
dicho campo
Ø 𝐹⃗ es proporcional al valor de la carga y su velocidad

Ø 𝐹⃗ es perpendicular al plano formado por 𝑣⃗ 𝑦 𝐵
Ø Cargas de distinto sentido experimentan fuerzas en sentidos
opuestos
Esto matemáticamente implica 𝐹 = 𝑞𝑣𝐵 sin 𝜃
Esta fuerza es conocida como FUERZA DE LORENTZ 𝑭 = 𝒒𝒗 ×𝑩

FUERZAS SOBRE CARGAS EN MOVIMIENTO
FUERZA DE LORENTZ
La unidad del campo magnético en el SI es el

TESLA (T)
1N
1T =
1C ·1m / s
Es una unidad muy grande, por lo que a veces, suele

usarse una unidad menor conocida como Gauss:
1 G = 10-4 T

1. Un electrón penetra en un campo B 𝑘 con una velocidad v 𝚥⃗. ¿en qué dirección
actúa la fuerza?
2. Una carga positiva de 5 μC se mueve con la velocidad 𝑣⃗ = 5⃗𝚤 − 5𝑘 (S.I.) en el

interior de un campo magnético 𝐵 = 𝚤⃗ + 2⃗𝚥 − 𝑘 (S.I.). Deducir la fuerza que actúa
sobre dicha carga y calcular su valor
3. Un protón se mueve con una velocidad de 3 ⋅ 107 m/s a través de un campo

magnético de 1,2 T. Si la fuerza que experimenta es de 2 ⋅ 10-12 N, ¿qué ángulo
formaba su velocidad con el campo cuando entró en él? Sol.: 20.3º
4. Un haz de protones y otro de electrones son lanzados en la misma dirección y

sentido. En ambos casos, se observa que las partículas se desplazan con
movimiento rectilíneo y uniforme. ¿Podemos asegurar que en dicha región no
existe campo magnético? ¿Y campo eléctrico?

FUERZA SOBRE ELEMENTOS DE CORRIENTE
Corriente eléctrica: conjunto de partículas en movimiento en un conductor
𝑑𝑞
𝐼=
𝑑𝑡
⃗
𝑑𝐹⃗ 𝐼 · 𝑑𝑙×𝐵
𝑑𝑙⃗
𝑣⃗ =
𝑑𝑡
5. Un hilo conductor de 10 g de masa y 20 cm de longitud conectado a un
generador de corriente continua mediante hilos flexibles se encuentra inmerso
en un campo magnético de 0,04 T que lo atraviesa perpendicularmente,
paralelo al suelo, como se indica en la figura. Determina qué intensidad de
corriente debe hacerse circular y en qué sentido para que el conductor levite y
no se caiga al suelo.
Sol.: 12,25 A
6. Por un conductor recto, dirigido a lo largo del eje OY, circula en el

sentido positivo del citado eje una intensidad de corriente de 20 A.
Calcular la fuerza que el campo magnético 𝐵 = 2𝑙⃗ + 3𝑘 (SI) ejerce, por
unidad de longitud sobre dicho conductor
FUERZA SOBRE UNA ESPIRA

MOV. DE PARTÍCULAS QUE INCIDEN PERPENDICULAR EN B
Una partícula cargada que

penetra en dirección
perpendicular a un campo
magnético, experimenta
una fuerza perpendicular,
según la regla de la mano
derecha.
La partícula cargada describe un MOVIMIENTO

CIRCULAR UNIFORME

Ej.: Un protón incide perpendicularmente en el campo B
Experimenta una fuerza que, según la regla de la mano derecha, sería:
Una partícula cargada positivamente que penetra en dirección

perpendicular a un campo magnético uniforme saliente al plano del
papel, describe un MOVIMIENTO CIRCULAR UNIFORME en el sentido
de las agujas del reloj (horario)

Ej.: Un protón incide perpendicularmente en el campo B
Una partícula cargada positivamente que penetra en dirección

perpendicular a un campo magnético uniforme entrante en el plano del
papel, describe un MOVIMIENTO CIRCULAR UNIFORME en el sentido
contrario a las agujas del reloj (antihorario)

Ej.: Un electrón incide perpendicularmente en el campo B
Una partícula cargada negativamente que penetra en dirección

perpendicular a un campo magnético uniforme saliente del papel,
describe un MOVIMIENTO CIRCULAR UNIFORME en sentido contrario a
las agujas del reloj (antihorario)

Ej.: Un electrón incide perpendicularmente en el campo B
Una partícula cargada negativamente que penetra en dirección

perpendicular a un campo magnético uniforme entrante en el plano del
papel, describe un MOVIMIENTO CIRCULAR UNIFORME en el sentido de
las agujas del reloj (horario)

7. Un protón que se mueve con una velocidad de 10 000 km/s penetra
perpendicularmente en un campo magnético de 0,1 T.
a) ¿Cuál es el tiempo que tardará en recorrer la órbita que describe?
b) ¿Cuántas giros completará en un segundo?
m = 1,67·10-27 kg; q = 1,6 · 10-19 C
Sol. T = 6,7·10-7 s ; f = 1,5·106 Hz
8. Un protón incide en dirección perpendicular a un campo de 3 T. ¿Con qué

velocidad debe hacerlo para que el radio de su trayectoria sea de 2 cm?
Sol. 6·106 m/s
9. Un protón penetra perpendicularmente en un campo magnético de 1 T con

una velocidad de 5000 km/s.
a) ¿Cuál es el radio de la órbita que describe?
b) ¿Cuántas vueltas da en un milisegundo?
m = 1,67·10-27 kg; q = 1,6 · 10-19 C
Sol. R = 0,0522m = 5,22 cm ; f = 15258 vueltas/ms
10. Un protón con una energía cinética de 1 MeV se mueve
perpendicularmente a un campo magnético de 1,5 T. Calcular:
a) Fuerza que actúa sobre el protón
b) Radio de la trayectoria circular que describe
M = 1,67·10-27 kg; q = 1,6 · 10-19 C
Sol. F = 3,32·10-12 N ; R = 0,096 m = 9,6 cm
11. Una partícula (m = 6,5·10-27 kg; q = 3,2 · 10-19 C) describe una

circunferencia de 80 cm de diámetro en el interior de un campo magnético
uniforme de 2,5 T. Halla el período del movimiento, la velocidad y la energía
cinética en eV de la partícula.
Sol. T = 5,1·10-8 s ; v = 4,9·107 m/s; Ec = 7,8· 10-12 J = 4,9 · 107 eV

APLICACIONES
§ Aceleradores de partículas: Ciclotrón

§ Espectrógrafo de masas
§ Selector de velocidades

Aceleradores de partículas: El ciclotrón
F = qvB ü
2ï mv
v ýÞr =
F=m ï qB
r þ
Ds 2pr ü ì 2pm
v= = T =
Dt T ïï Þ r = m·2pr Þ ïï qB
mv ý í
r= ï qBT ï w = qB
qB ïþ ïî m
qBrmax
v Salida =
m
h"p://www.sc.ehu.es/sbweb/ﬁsica/elecmagnet/ciclotron/ciclo.html

Espectrómetro de masas
mv
r=
qB
1
mv 2 = qΔV
2
m B 2r 2
=
q 2DV
http://newton.cnice.mec.es/materiales_didacticos/espectrometro/applet.html

12. Dos iones (Fe2+ y Fe3+ ) penetran en dirección perpendicular a un campo
uniforme con la misma velocidad. ¿Cómo son en comparación los períodos de
sus revoluciones en el seno del campo? ¿Y los radios de las circunferencias
que describen?
#$ #$
𝑅!" 2 𝑇!" 3
Sol. %$ = 3 %$ = 2
𝑅!" 𝑇!"
13. En un acelerador de partículas, un electrón (m = 9,1·10-31 kg; q = 1,6 · 10-19

C) penetra con una velocidad de 3·106 m/s en dirección perpendicular a un
campo magnético uniforme de 7,5 T. Calcula la fuerza magnética sobre él, el
radio de la circunferencia que describe y el período del movimiento
Sol. F = 3,6·10-12 N; R = 2,3·10-6 m; T = 4,8·10-12 s
14. Un ciclotrón ha sido diseñado para acelerar protones. El campo magnético

con el que opera es de 1,4 T, y el radio de 0,5 m. ¿Cada cuánto tiempo
tenemos que alternar el voltaje entre las dos, si no consideramos efectos
relativistas? ¿Cuál es la máxima energía en MeV que podría alcanzarse en
este ciclotrón?
Sol. T1/2 = 2,34·10-8 s; Ec = 23,5 MeV
Selector de velocidades:
E
v=
B

MOV. DE PARTÍCULAS QUE INCIDEN OBLÍCUAMENTE EN B
Una partícula cargada que penetra oblícuamente a un campo

uniforme describe un movimiento helicoidal, resultante de la
descomposición de un movimiento circular y otro rectilíneo y
uniforme

FUERZA MAGNÉTICA SOBRE UNA CARGA EN MOVIMIENTO (II)
!
B Z ! ! ! ! ! ! ! ! ! !
F = q v ´ B = q (v// + v¿ )´ B
v
! F = q v¿ ´ B
v//
! !
v// ´ B = q v// B sin 0º = 0 Véase que v¿ = v sin q
q
! !
!
v¿ v¿ ´ B = q v¿ B sin 90 º = q v¿ B F = q v¿ B sin 90º = q v B sin q
+ Trayectoria de la partícula cargada
La trayectoria proyectada en en el campo magnético: mientras que
Y plano XY es una órbita la componente perpendicular de la
! ! circular cuyo radio depende velocidad hace que describa una
v// Componente paralela a B de la carga q y de la masa órbita circular, la componente
! ! m de la partícula. paralela introduce una deriva que
v¿ Componente perpendicular a B transforma la trayectoria en una
X
! hélice de paso constante.
Fuerza magnética = Fuerza centrípeta !
B B
!
v¿ Y 𝑣!" 𝑣 " 𝑠𝑖𝑛" 𝜃 !Z
𝑞𝑣𝐵 sin 𝜃 = 𝑚 =𝑚 B
𝑅 𝑅
+ !
+ v¿
𝑚𝑣 sin 𝜃
! ! ! 𝑅=
! ! ! F = q v¿ ´ B 𝑞𝐵 !
F = q v¿ ´ B v//
! ! !
F = q v¿ ´ B 2R
+ Periodo de la órbita
! ! !
F = q v¿ ´ B 2𝜋𝑅 2𝜋𝑚
𝑇= = Y
! 𝑣 𝑞𝐵
! v¿
X v¿ +
X
Trayectoria proyectada
en plano XY
15. Un electrón incide en un campo magnético de 12 𝚤⃗ T con una velocidad
de 1,6·107 m/s, formando un ángulo de 30º con las líneas de campo.
a) ¿cuál es el radio de la órbita descrita por el electrón?
b) ¿Cuál es la velocidad de avance en el campo?
Sol. 3,79 μm; 1,38·107 m/s

CORRIENTE RECTILÍNEA
Campo magnético creado por un conductor rectilíneo e indefinido por el que

circula una corriente eléctrica I.
Las líneas de
campo son círculos
concéntricos
μ0: permeabilidad magné0ca del vacío, μ0 = 4 π10-7 N/A2
! !
! B
B B
I
!
B

ESPIRA
• Módulo en el centro de la espira: μ0I

B=
2r
• Dirección: perpendicular al plano de la espira .

• SenRdo: Regla de la mano derecha

SOLENOIDE
µ0 NI
• Módulo: B=
l
• Dirección: Recta tangente a las líneas de campo.

• Sentido: Regla de la mano derecha

16. Una corriente de 20 A circula por un alambre largo y recto. Calcula el
campo magnético en puntos distantes 12, 20 y 40 mm del alambre.
Sol. 0,0003 T, 0,0002 T; 0,0001 T
17. Halla el campo magnético en el centro de una espira circular de 80 cm2 de

superficie por la que circula una corriente de 2 A
Sol.: 2,5·10-5 T
18. ¿Cuánto vale el campo magnético en el centro de un solenoide de 500

espiras que tiene una longitud de 30 cm y un radio de 1 cm y por el que circula
una intensidad de 2 A?
Sol.: 4,2·10-3 T

19. Calcula el campo magnético debido a un conductor rectilíneo largo por el
que circula una corriente de 10 A en un punto situado a 20 cm de distancia
Sol. 𝐵 = 10&' 𝑇
20. Calcula el campo magnético en el centro de una espira circular de 20 cm de

diámetro cuando circula por ella una intensidad de 2 A
Sol.: 𝐵 = 1,9 · 10&' 𝑇
21. Un solenoide de 10000 espiras por metro y una resistencia eléctrica de 12

Ω se conecta con una batería de 150V de fuerza electromotriz (f.e.m.) y de 1 Ω
de resistencia interna. Calcula el campo magnético en el interior del solenoide.
Sol.: B0 0,14 T

FUERZA ENTRE CORRIENTES

22. Dos conductores rectilíneos muy largos y paralelos, distantes entre sí 10 cm,
están recorridos por corrientes eléctricas de 1,5 A y de 3 A. Halla la inducción
magnética producida en un punto equidistante de ambos conductores y
coplanarios con ellos si:
a) Ambas corrientes tienen el mismo sentido
b) Si tienen sentidos contrarios
𝑠𝑜𝑙. 𝑎) 𝐵 = 6 · 10&( 𝑇; b) 1,8 · 10&' 𝑇

23. Por dos conductores rectilíneos y paralelos circula una corriente de
intensidad Ι con el mismo sentido. Si la separación entre ambos es d, calcula el
valor del campo magnético en un punto P exterior situado a una distancia d/2 de
uno de ellos.
Sol:
24. Por un conductor rectilíneo largo circula una corriente de 30 A. Un electrón

pasa con una velocidad de 2·107 m/s a 2 cm del alambre. Indica qué fuerza
actúa sobre él cuando se mueve: a) hacia el conductor en dirección
perpendicular a este; b) Paralelamente al conductor; c) En dirección
perpendicular a las dos direcciones anteriores
Sol: 9,6·10-16 𝑘 𝑁; 9,6·10-16 𝚥⃗ 𝑁; 0

25. Dos conductores perpendiculares están recorridos por corrientes de 10 A
a) Halla la inducción magnética en el punto P de la figura
b) Halla la fuerza magnética que ejercen los conductores sobre una carga q =
3·10-6 C que se encuentra en el punto P y se mueve con velocidad 𝑣⃗ = 5 ·
10( 𝑘 𝑚/𝑠
𝑠𝑜𝑙. 𝑎) 𝐵 = 1,5 · 10&) 𝑇; b) 𝐹⃗ = 2,25 · 10&% 𝚥⃗ 𝑁

26. Dos espiras circulares de 5 cm de diámetro tienen sus centros
coincidentes pero se encuentran en planos perpendiculares. Están
recorridas por corrientes eléctricas de 4 y 5 A de intensidad. Halla el vector
inducción magnética en el centro de las espiras
𝑠𝑜𝑙. 𝐵 = 1,6 · 10&) 𝑇

27. Un conductor de 15 cm de largo y 12 g de masa se encuentra situado en
equilibrio 2,8 mm por encima de otro conductor rectilíneo muy largo y paralelo
al primero. Por ambos conductores circulan corrientes de igual intensidad y
sentidos opuestos.
a) Halla la intensidad de las corrientes en los conductores
b) Explica qué ocurriría si las dos corrientes fueran de igual intensidad y
sentido.
𝑆𝑜𝑙. 𝐼 = 104,8 𝐴 ≈ 105 𝐴
28. Un segmento horizontal de conductor de 25 cm de longitud y 20 g de

masa por el que circula una corriente de 10 A se encuentra en equilibrio en un
campo magnético uniforme, también horizontal, y perpendicular al conductor.
Halla el valor de la inducción magnética.
𝐵 = 7,8 · 10&# 𝑇

29. Dos conductores muy largos, rectos y paralelos, están situados en el
vacío a una distancia de 10 cm y recorridos por una corriente de 10 A y de 20
A. Halla:
a) La fuerza por centímetro entre ellos si las corrientes tienen el mismo
sentido
b) La fuerza por centímetro si tienen sentidos contrarios
c) El campo magnético en el punto medio entre ambos conductores para
cada uno de los anteriores casos.
𝑆𝑜𝑙. 𝑎) 𝐹 = 4 · 10&( 𝑁 𝑎𝑡𝑟𝑎𝑐𝑡𝑖𝑣𝑎; 𝑏) 𝐹 = 4 · 10&( 𝑁 𝑟𝑒𝑝𝑢𝑙𝑠𝑖𝑣𝑎; 𝑐) 𝐵 = 1,2 · 10&) *
30. Dos isótopos de masas 19,91.10-27 kg y 21,59.10-27 kg, respectivamente,

con la misma carga de ionización, son acelerados hasta que adquieren una
velocidad constante de 6,7.105 m/s. Se les hace atravesar una región de
campo magnético uniforme de 0,85 teslas, cuyas líneas de campo son
perpendiculares a la velocidad de las partículas. Determina:
a) La relación entre los radios de las trayectorias que describe cada uno
de los isótopos.
b) La separación entre los dos isótopos cuando han descrito una
semicircunferencia, si han sido ionizados una sola vez.
Dato: valor absoluto de la carga del electrón: e = 1,6.10-19C
31. Explica cómo varía la fuerza que ejercen entre sí dos conductores
rectilíneos paralelos, sí:
a) Se duplica la intensidad de uno de ellos y al mismo tiempo se aleja
hasta duplicar la distancia inicial.
b) Se duplica la intensidad de ambos y se separan hasta que la distancia
entre ellos sea el doble de la inicial.
32. Un solenoide está construido enrollando uniformemente 600 vueltas de un

hilo conductor sobre un cilindro hueco de 30 cm de longitud. Por el bobinado
se hace circular una corriente de I = 2 A. Si μ0 = 4.π.10-7 m kg C-2
a) Calcula el campo magnético en el interior del solenoide y representa

gráficamente, de forma aproximada, las líneas de campo magnético
dentro y fuera del solenoide.
a) Una partícula cargada entra en el solenoide moviéndose con una

velocidad v a lo largo de su eje. Debido a la existencia de campo
magnético, ¿se curvará en algún sentido de su trayectoria? ¿ Por qué?

33. Sea el conductor rectilíneo Y de longitud infinita por el que circula una
intensidad de corriente I = 5 A. Una espira cuadrada de lado a = 10 cm está
colocada con dos de sus lados paralelos al conductor rectilíneo, y con su lado
más próximo a una distancia d = 3 cm de dicho conductor. Si la espira está
recorrida por una intensidad de corriente I´ = 0,2 A en el sentido que se indica
en la figura, determina:
a) El módulo, dirección y sentido del campo magnético creado por el

conductor rectilíneo en cada uno de los lados de la espira paralelos a
dicho conductor.
b) La fuerza ejercida sobre cada uno de los lados de la espira paralelos al
conductor.

•Lado ab
µ 0 ·I 4 p10 -7 5
B1 = = = 33,3 ·10 -6 i T
2pd 2 p 0,03
Lado bc
µ 0 ·I 4 p10 -7 5
B2 = = = 7,7 ·10 -6 i T
2 p ( d + a) 2 p 0,13
µ 0 ·I1 I2 l
F1 = = B1 ·I2 a = 16,7 ·10 -6 · 0,2 · 0,1= 666 ·10 -9 N atractiva
2p d
µ ·I I l
F2 = 0 1 2 = B 2 ·I1 a = 7,7 ·10 -6 · 0,2 · 0,1 = 153,85 ·10 -9 N repulsiva
2 p ( d + a)

C. Magnético

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

C. Magnético

Cargado por

Copyright:

Formatos disponibles

CAMPO MAGNÉTICO

1.4. REPRESENTACIÓN DEL CAMPO MAGNÉTICO

2. ACCIÓN DEL CAMPO MAGNÉTICO

2.4. MOV. DE PARTÍCULAS QUE INCIDEN PERPENDICULAR EN B

3. CAMPOS CREADOS POR DISTINTOS TIPOS DE CORRIENTES

FUERZA ENTRE CORRIENTES

• Los extremos de un imán se denominan POLOS

A.D.M. CAMPO MAGNÉTICO

• Los polos opuestos se atraen y los polos iguales se repelen

A.D.M. CAMPO MAGNÉTICO

Los imanes permanentes mantienen sus propiedades

Los imanes temporales pierden sus propiedades

A.D.M. CAMPO MAGNÉTICO

• Se representa mediante LINEAS DE FUERZA cerradas que salen

La magnitud representativa del campo se denomina

A.D.M. CAMPO MAGNÉTICO

A.D.M. CAMPO MAGNÉTICO

A.D.M. CAMPO MAGNÉTICO

Observaciones experimentales dentro de un campo magnético:

Ø 𝐹⃗ es proporcional al valor de la carga y su velocidad

Esto matemáticamente implica 𝐹 = 𝑞𝑣𝐵 sin 𝜃

Esta fuerza es conocida como FUERZA DE LORENTZ 𝑭 = 𝒒𝒗 ×𝑩

A.D.M. CAMPO MAGNÉTICO

La unidad del campo magnético en el SI es el

Es una unidad muy grande, por lo que a veces, suele

A.D.M. CAMPO MAGNÉTICO

2. Una carga positiva de 5 μC se mueve con la velocidad 𝑣⃗ = 5⃗𝚤 − 5𝑘 (S.I.) en el

3. Un protón se mueve con una velocidad de 3 ⋅ 107 m/s a través de un campo

4. Un haz de protones y otro de electrones son lanzados en la misma dirección y

A.D.M. CAMPO MAGNÉTICO

6. Por un conductor recto, dirigido a lo largo del eje OY, circula en el

A.D.M. CAMPO MAGNÉTICO

Una partícula cargada que

La partícula cargada describe un MOVIMIENTO

A.D.M. CAMPO MAGNÉTICO

Experimenta una fuerza que, según la regla de la mano derecha, sería:

Una partícula cargada positivamente que penetra en dirección

A.D.M. CAMPO MAGNÉTICO

Experimenta una fuerza que, según la regla de la mano derecha, sería:

Una partícula cargada positivamente que penetra en dirección

A.D.M. CAMPO MAGNÉTICO

Experimenta una fuerza que, según la regla de la mano derecha, sería:

Una partícula cargada negativamente que penetra en dirección

A.D.M. CAMPO MAGNÉTICO

Experimenta una fuerza que, según la regla de la mano derecha, sería:

Una partícula cargada negativamente que penetra en dirección

A.D.M. CAMPO MAGNÉTICO

8. Un protón incide en dirección perpendicular a un campo de 3 T. ¿Con qué

9. Un protón penetra perpendicularmente en un campo magnético de 1 T con

11. Una partícula (m = 6,5·10-27 kg; q = 3,2 · 10-19 C) describe una

Sol. T = 5,1·10-8 s ; v = 4,9·107 m/s; Ec = 7,8· 10-12 J = 4,9 · 107 eV

A.D.M. CAMPO MAGNÉTICO

§ Aceleradores de partículas: Ciclotrón

A.D.M. CAMPO MAGNÉTICO

A.D.M. CAMPO MAGNÉTICO

A.D.M. CAMPO MAGNÉTICO

13. En un acelerador de partículas, un electrón (m = 9,1·10-31 kg; q = 1,6 · 10-19

Sol. F = 3,6·10-12 N; R = 2,3·10-6 m; T = 4,8·10-12 s

14. Un ciclotrón ha sido diseñado para acelerar protones. El campo magnético

A.D.M. CAMPO MAGNÉTICO

Una partícula cargada que penetra oblícuamente a un campo

A.D.M. CAMPO MAGNÉTICO

A.D.M. CAMPO MAGNÉTICO
