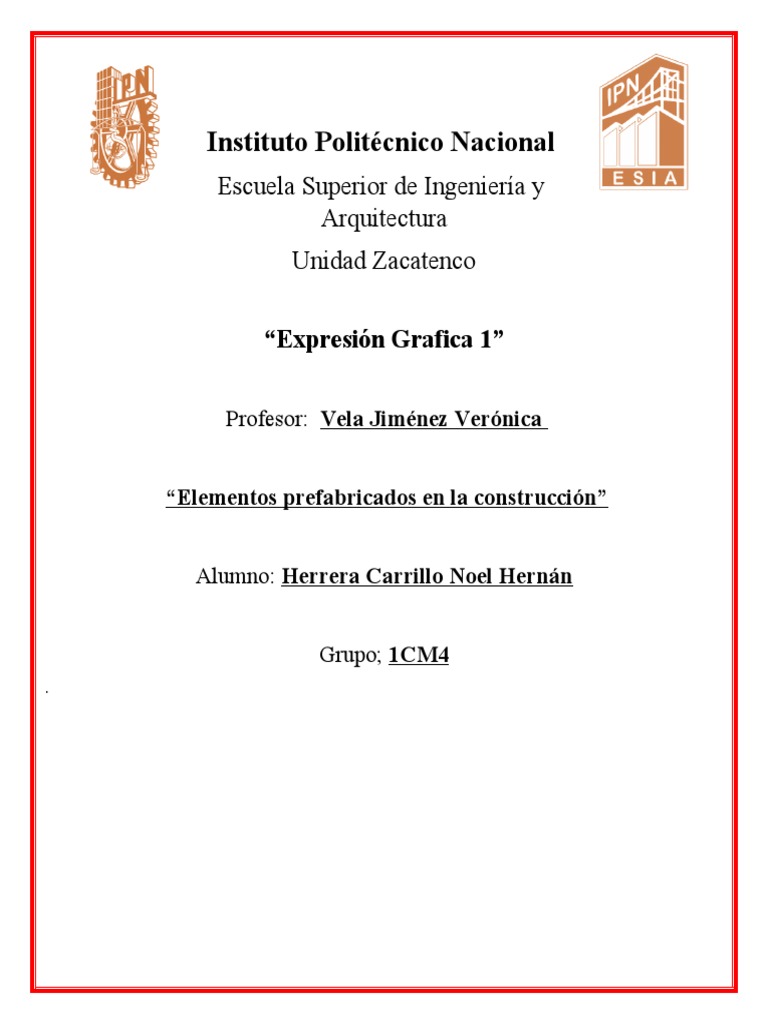

Instituto Politécnico Nacional

Escuela Superior de Ingeniería y

Arquitectura
Unidad Zacatenco

“Expresión Grafica 1”

Profesor: Vela Jiménez Verónica

“Elementos prefabricados en la construcción”

Alumno: Herrera Carrillo Noel Hernán

Grupo; 1CM4
.
 Introducción
El presente trabajo tiene como finalidad el conocer los diferentes elementos
prefabricados que existen en el ámbito de la construcción, su clasificación, tipos,
características, y materiales de los diferentes, así como la diferencias que existen
entre el hormigón postensado y el pretensado. Características y en donde se puede
llegar a usar, además de tener un panorama más amplio de dichos elementos y en
donde los podemos usar, y bueno de el hormigón.
 Índice

Introducción....................................................................................................................2
Índice..............................................................................................................................3
Elementos prefabricados................................................................................................4
Tipos...............................................................................................................................6
Según peso y dimensiones.......................................................................................6
Livianos.....................................................................................................................6
Semipesados............................................................................................................6
Pesados....................................................................................................................6
Según sea su forma...................................................................................................7
Bloques.....................................................................................................................7
Paneles.....................................................................................................................7
Elementos Lineales...................................................................................................7
Hormigón armado.....................................................................................................8
Hormigón Pretensado...............................................................................................8
Hormigón Postensado...............................................................................................9
Acero.........................................................................................................................9
Aluminio..................................................................................................................10
Madera....................................................................................................................10
Diferencias entre el concreto pretensado y el postensado en los diferentes
elementos prefabricados con ellos........................................................................11
 Elementos prefabricados
El elemento prefabricado es una tecnología inteligente e industrializada que sirve para
construir cualquier tipo de obra, sea de edificación o infraestructura, con una alta
calidad, eficiencia energética, rentabilidad y seguridad.
La creación de los elementos prefabricados obedece a un concepto de
industrialización de la construcción, y una de sus características es que la producción
de concreto prefabricado se realiza en alguna ubicación diferente (planta) a su
posición final en la estructura; y cuando estos elementos han sido curados hasta
alcanzar una resistencia suficiente para su manejo, son removidos de sus moldes y
trasladados a la estructura en obra.
El concreto prefabricado puede ser estructural o arquitectónico. El estructural incluye
vigas, trabes, viguetas, columnas, pilas, pilotes, cabezas de pilotes, losas, paneles
portantes de muros de carga, etc. Este concreto puede ser convencionalmente
reforzado o presforzado. Referente al arquitectónico típico, incluye paneles de muros
con ventanas, portaluces, coberturas de columnas, etc. Este concreto puede ser sin
refuerzo, convencionalmente reforzado o presforzado.

En cambio, el arquitectónico típico contiene: paneles de muros con ventanas, porta

luces, coberturas de columnas, etc. Este concreto puede ser sin refuerzo,
convencionalmente reforzado o presforzado.
El concreto presforzado contiene refuerzo de tensión, bien sea pretensado,
postensado o una combinación de ambos, para incluir esfuerzos internos que
contrarrestan los esfuerzos de tensión inducidos por cargas impuestas.
Este tipo de puede ser prefabricado o colocado en sitio. Cuando es prefabricado la
tensión se aplica ya sea por pretensado o postensado, cuando se coloca en sitio los
tendones son reforzados por postensado.
En el pretensado, los tendones de refuerzo se instalan y se esfuerzan según se
especifique, posteriormente el concreto es colocado y compactado alrededor de ellos
para asegurar la adherencia adecuada a los tendones. Después de que el concreto
desarrolló la resistencia mínima necesaria, se liberan los esfuerzos de tensión de los
tendones y la adherencia entre el acero y el concreto produce la compresión requerida
en el concreto.
El postensado requiere tensar los tendones después de que el concreto se ha
endurecido, es colocado alrededor de huecos o ductos a través de los cuales se
insertan los tendones de acero ya sea antes o después de la colocación del concreto,
después de que el concreto desarrolla la resistencia mínima necesaria, los tendones
son estirados a la tensión requerida y anclados al concreto en los extremos para
retener la tensión en el acero y así desarrollar compresión en el concreto.
Los tendones pueden permanecer sin adherencia, con grasa o cera insertada entre los
tendones y ductos, o pueden ser adheridos por la lechada inyectada en los ductos.
Algunos tendones son encapsulados en camisas de plástico selladas con calor sobre
una parte o todo su tramo para evitar adherencia en donde se desee. Con el objetivo
de asegurar una producción exitosa de este tipo de concretos, los supervisores deben
estudiar los requisitos del Proyecto y certificarse como Técnico en pruebas al concreto
en la Obra – Grado I y Supervisor especializado en obras de concreto.
 Tipos
Según peso y dimensiones

Livianos
Son los pequeños elementos prefabricados o ligeros, de peso inferior a los 30 kg,
destinados a ser colocados de forma manual por uno o dos operarios.

Semipesados
Su peso es inferior a los 500 kg, destinados a su puesta en obra utilizando medios
mecánicos simples a base de poleas, palancas, malacates y barretas.

Pesados
Su peso es superior a 500 kg, requiriéndose para su puesta en obra, maquinaria
pesada tales como grúas de gran porte
 Según sea su forma

Bloques
Son elementos prefabricados para construcción de muros. Son auto estables sin
necesitar de apoyos auxiliares para su colocación. Por ejemplo: bloques de hormigón,
bloques de ladrillo hueco, etc.

Paneles
Los paneles constituyen placas cuya relación entre grosor y superficie es significativa.
Por ejemplo: muros de contención, antepechos, placas de fachadas, placas de yeso,
etc.

Elementos Lineales
Son piezas esbeltas, de sección transversal reducida en relación a su longitud. Por
ejemplo: vigas, columnas, pilotes, etc.
 Según sea su Material

Hormigón armado
Se denomina Hormigón Armado al que contiene en su interior una armadura metálica
y trabaja también a la flexión.
Las barras de Acero se introducen en la pieza de Hormigón, en el borde que resiste
las tracciones, y debido a la adherencia entre ambos materiales, las primeras resisten
las tracciones y el segundo las compresiones. Esta adherencia mejora
significativamente colocando barras corrugadas (con resaltos transversales).
La dosificación clásica para el Hormigón Armado, teniendo en cuenta la composición
granulométrica corriente de los Áridos redondeados de río, es la siguiente:
 Grava: 800 a 900 litros
 Arena: 400 a 500 litros
 Cemento: 300 a 350 Kg.
 Agua: 200 litros

Hormigón Pretensado
Se denomina Hormigón Pretensado al Hormigón que contiene Acero sometido a
fuerte tracción previa y permanente.
La idea básica del pretensado es someter a compresión al Hormigón antes de
cargarlo, en todas aquellas áreas en que las cargas produzcan tracciones.
De esta manera, hasta que estas compresiones no son anuladas, no aparecen
tracciones en el Hormigón.
Hormigón Postensado
Se denomina hormigón postensado o concreto postensado a aquel hormigón/concreto
al que se somete, después del vertido y fraguado, a esfuerzos de compresión por
medio de armaduras activas (cables de acero) montadas dentro de vainas. A
diferencia del hormigón pretensado, en el que las armaduras se tensan antes del
hormigonado, en el postensado las armaduras se tensan una vez que el hormigón ha
adquirido su resistencia característica.
De esta forma, el pretensado se puede lograr de dos maneras: pretensado (con
armaduras pretensas) y postensado (con armaduras postesas). La palabra general
"pretensado" se utiliza para referirse simultáneamente tanto al hormigón pretensado
como al hormigón postensado, donde lo que cambia es el momento en el que se
produce el tesado de los cables.
Al igual que en el hormigón pretensado, la ventaja del
postensado consiste en comprimir el hormigón antes de su
puesta en servicio, de modo que las tracciones que
aparecen al flectar la pieza se traducen en una pérdida de
la compresión previa, evitando en mayor o menor medida
que el hormigón trabaje a tracción, esfuerzo para el que no
es un material adecuado.

Acero
Se denomina Acero a aquellos productos ferrosos cuyo porcentaje de Carbono está
comprendido entre 0,05 y 1,7 %.
El Acero es uno de los materiales de fabricación y construcción más versátil y
adaptable. Ampliamente usado y a un precio relativamente bajo, el Acero combina la
resistencia y la trabajabilidad, lo que se presta a fabricaciones diversas. Así mismo sus
propiedades pueden ser manejadas de acuerdo a las necesidades específicas
mediante tratamientos con calor, trabajo mecánico,
o mediante aleaciones.
El Acero funde entre 1400 y 1500ºC pudiéndose
moldear más fácilmente que el Hierro.
Resulta más resistente que el Hierro, pero es más
propenso a la corrosión. Posee la cualidad de ser
maleable, mientras que el hierro es rígido.
Aluminio
El Aluminio es un material sustentable. Más del 55% de la producción mundial de
Aluminio se realiza utilizando energía hidroeléctrica renovable.
Casi la totalidad de los productos de Aluminio pueden ser reciclados para producir
nuevos productos, sin perder su calidad y propiedades. Es por ello que el creciente
uso del Aluminio reciclado en diferentes aplicaciones le da el reconocimiento de metal
verde.
Se puede colorear obteniéndose el Aluminio Anodizado, muy empleado en decoración

Madera
La Madera está constituida por el conjunto de tejido que forman la masa de los troncos
de los árboles, desprovistos de su corteza. Es el material de construcción más ligero,
resistente y fácil de trabajar, utilizado por el hombre desde los primeros tiempos.
La madera fue el primer material de construcción de que dispuso el hombre. Además
de usarla como combustible y como arma defensiva, la cabaña con estructura de
madera y cubierta de ramas le proporcionó una defensa contra la intemperie. Luego la
emplearía en la construcción de puentes y barcos.
 Diferencias entre el concreto pretensado y el postensado en los
diferentes elementos prefabricados con ellos.

La primera diferencia entre hormigón pretensado y hormigón postensado se basa en

el momento en el cual los cables metálicos son tensados.
En el hormigón pretensado los cables metálicos son tensados antes del vertido
y fraguado del material, de forma que para cuando el hormigón haya fraguado los
cables sean destensados. El objetivo del pretensado es transferir esfuerzos de
compresión al hormigón por medio de la fricción en estado fresco.
En cambio, en el hormigón postensado los cables son tensados después de que
el material fragüe y empiece a endurecerse, permaneciendo tensados y anclados
durante la vida útil del elemento estructural, para así transmitir ininterrumpidamente
esfuerzos de compresión que anulen los esfuerzos de tracción producidos por las
cargas de servicio en la estructura.
Además, a diferencia del proceso de pretensado del hormigón, en el proceso de
postensado se hace uso de conductos huecos para contener los cables metálicos en
la masa endurecida del hormigón, empleando adicionalmente sistemas de anclaje
permanente.
De hecho, el producto final del postensado es generalmente un hormigón de
mayor resistencia mecánica que el hormigón pretensado, ya que su fabricación
requiere de hormigón de alta resistencia.
Por tanto, las aplicaciones del hormigón pretensado se solapan mínimamente con los
usos del hormigón postensado. El hormigón pretensado generalmente se utiliza en
losas, cimentaciones y pilotes, mientras que el hormigón postensado se emplea en
estructuras completas, como puentes, sistemas de voladizo, dovelas, etc.
Si quieres saber aún más, puedes leer el siguiente artículo
sobre el hormigón pretensado o resolver mejor tu duda sobre
el hormigón postensado.
