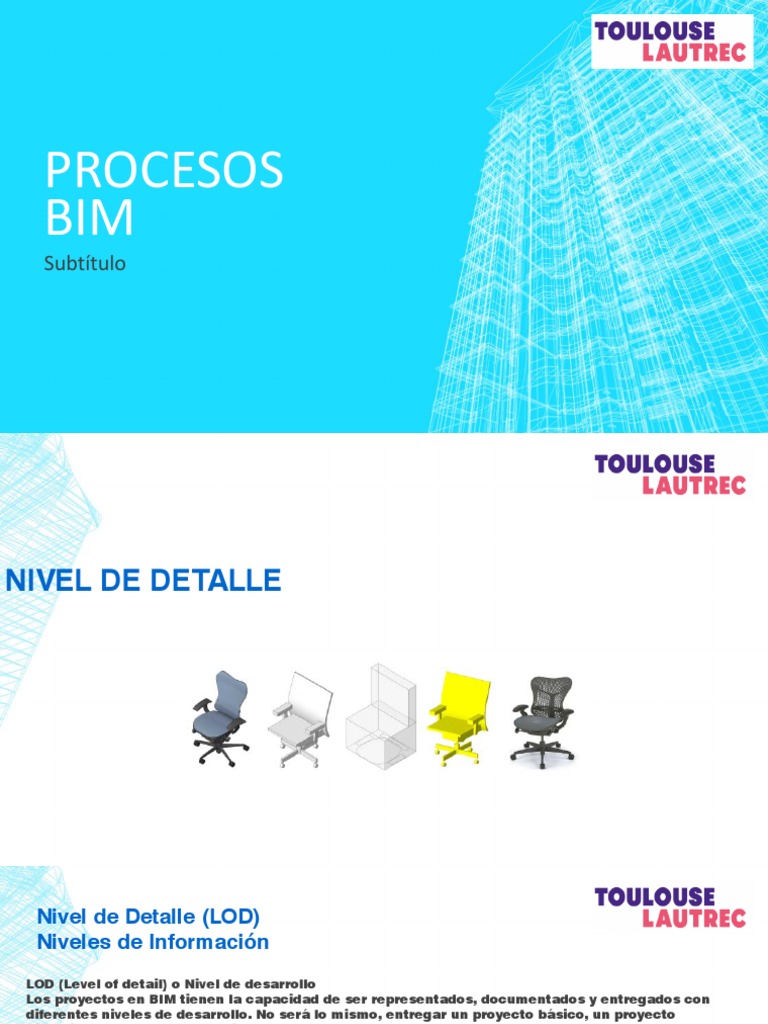

PROCESOS
BIM
Subtítulo
NIVEL DE DETALLE
Nivel de Detalle (LOD)
Niveles de Información
LOD (Level of detail) o Nivel de desarrollo
Los proyectos en BIM tienen la capacidad de ser representados, documentados y entregados con
diferentes niveles de desarrollo. No será lo mismo, entregar un proyecto básico, un proyecto
ejecutivo o un proyecto as built.
Este concepto se creó para valorar "para qué sirve la información representada". Los Niveles de
desarrollo o LODs tienen por objetivo medir la cantidad y calidad de la información entregada, en
definitiva son una forma de ponderar la veracidad de la información. Para cada fase del proyecto
tendremos que dar la información demandada por cada nivel de desarrollo o LOD.
Los LODs fueron desarrollados por Vico software, con el objetivo de definir de mejor forma los
presupuestos en cada nivel de desarrollo. Años después la AIA (American Institute of Architects)
decidió que este sistema sería una buena base para aplicarse a todos los usos de un modelo BIM,
desde el análisis de la energía a la programación 5D (mediciones y presupuestos). Hoy en día se
ha convertido en uno de los conceptos BIM que se han establecido en común por los diferentes
organismos internacionales que tienen por objetivo el desarrollo y estandarización del BIM en el
sector de la construcción.
Nivel de Detalle (LOD)
Están establecidos los siguientes niveles LOD:
LOD 100: Es un diseño conceptual, el modelo aportará una visión
general, básicamente aportará el volumen, la orientación y área.
Se trata de un nivel de aspecto físico, propuesta visual o de diseño
conceptual que viene a equivaler a un 20% de la cantidad de
información total posible.
LOD 200: Aporta una visión general con información de magnitudes
aproximadas, tamaño, forma, localización y orientación. El uso que
se da es simplemente incrementar la capacidad de análisis. Pero
las mediciones son aproximadas, nunca definitivas
Se considera un nivel básico o esquematizado que incluye
información dimensional parametrizada y viene a equivaler a un
40% de la cantidad de información total posible.
Nivel de Detalle (LOD)
LOD 300: Aporta información y geometría precisa, con algún detalle
constructivo y medidas más precisas, con un nivel de detalle externo
importante pero no completo
En este nivel los elementos ya incluyen funciones determinadas, además de
sus dimensiones geométricas y corresponde a un 60% de la cantidad de
información total posible.
LOD 400: Contiene el detalle necesario para la fabricación o construcción y
el nivel de mediciones ya es exacto. Ya en este nivel los elementos cuentan
con la información de un LOD 300 + los parámetros de un modelo concreto,
fabricante, coste, etc. y se contempla ya a nivel de proyecto de contratación
o construcción, equivaliendo a un 80% de la cantidad de información total
posible.
LOD 500: El último nivel de desarrollo representa el proyecto que ya se ha
construido, son las condiciones conforme a obra. El modelo es adecuado
para el mantenimiento y la gestión del proyecto
A este nivel se le conoce como “AS BUILT”, es decir, hace referencia a un
nivel en el que el modelo es una la réplica de gran fidelidad a la edificación
ya construida. Este nivel se entiende que contiene el 100% de la
información total posible, aunque realmente no tiene por qué ser así, como
Nivel de Detalle (LOD)
Nivel de Detalle (LOD)
Nivel de Detalle (LOD)
Niveles de Información (PlanBIM Chile)
Los Niveles de Información o NDI son los grados de profundidad que puede tener tanto la
información geométrica como no geométrica contenida en las entidades de los modelos BIM,
según el Estado de Avance de la Información de los Modelos en que se requiera. Esta información
puede cambiar y/o aumentar a medida que el proyecto avanza. Los NDI están directamente
relacionados con los TDI..
A nivel internacional se utiliza comúnmente el término LOD, que tiene distintas acepciones y
definiciones en los diferentes países. Por ejemplo, en Reino Unido se utiliza para referirse a Level
of Detail (Nivel de Detalle) o Level of Definition (Nivel de Definición), mientras que, en Estados
Unidos, se utiliza la definición de LOD de la AIA, como Nivel de Desarrollo. En el presente estándar
se utilizará el término Nivel de Información (NDI) basado en el estándar desarrollado por The
American Institute of Architects, (AIA)³⁴ y por BIMForum USA.
En el estándar chileno, se diferencian seis niveles por los cuales puede pasar la información de las
distintas entidades de los modelos. Es importante recalcar que es la información de las entidades
la que pasa por distintos grados de información y por consecuencia la información de los modelos,
y no viceversa. Es decir, no son los modelos los que se definen según un NDI, sino que los modelos
albergan diferentes niveles de NDI, dependiendo del NDI de las entidades que contengan
Niveles de Información (PlanBIM Chile)
