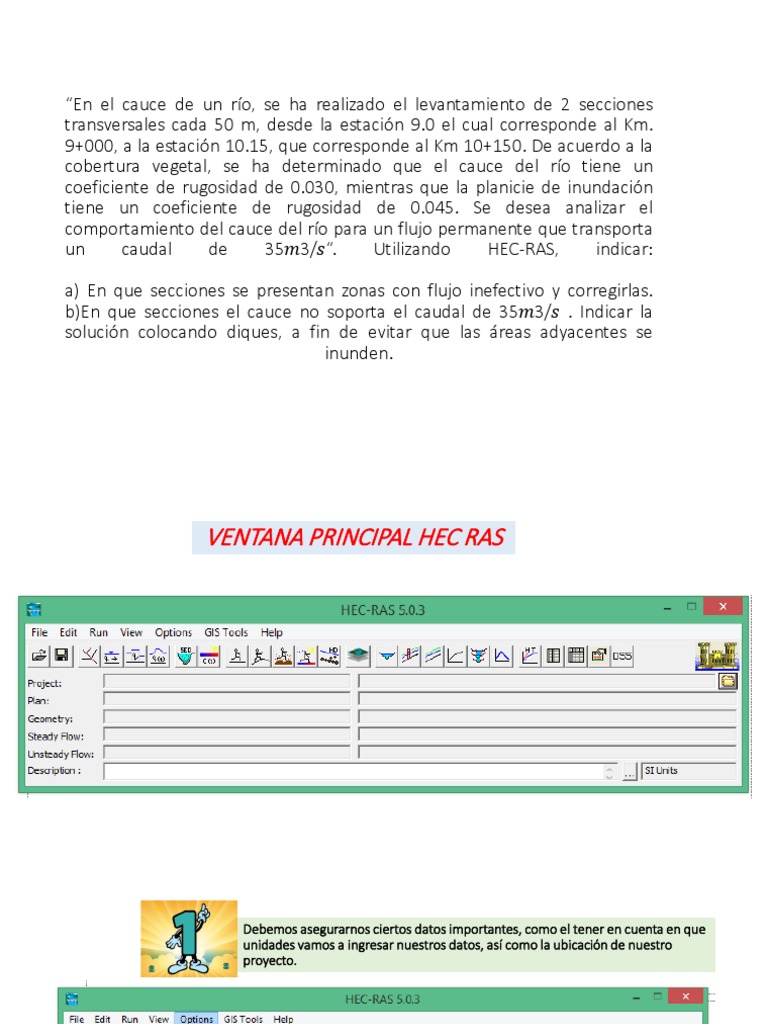

“En el cauce de un río, se ha realizado el levantamiento de 2 secciones

transversales cada 50 m, desde la estación 9.0 el cual corresponde al Km.

9+000, a la estación 10.15, que corresponde al Km 10+150. De acuerdo a la
cobertura vegetal, se ha determinado que el cauce del río tiene un
coeficiente de rugosidad de 0.030, mientras que la planicie de inundación
tiene un coeficiente de rugosidad de 0.045. Se desea analizar el
comportamiento del cauce del río para un flujo permanente que transporta
un caudal de 35𝑚𝑚3/𝑠𝑠“. Utilizando HEC-RAS, indicar:

a) En que secciones se presentan zonas con flujo inefectivo y corregirlas.

b)En que secciones el cauce no soporta el caudal de 35𝑚𝑚3/𝑠𝑠 . Indicar la
solución colocando diques, a fin de evitar que las áreas adyacentes se
inunden.
VENTANA PRINCIPAL HEC RAS
Debemos asegurarnos ciertos datos importantes, como el tener en cuenta en que
unidades vamos a ingresar nuestros datos, así como la ubicación de nuestro
proyecto.
Ruta para definir la ubicación de nuestros proyectos a conveniencia:
CREACIÓN DE UN NUEVO PROYECTO:
1. CREACIÓN DE UN NUEVO PROYECTO:
1. CREACIÓN DE UN NUEVO PROYECTO:
1. INGRESAR LOS DATOS GEOMÉTRICOS
1. INGRESAR LOS DATOS GEOMÉTRICOS
1. INGRESAR LOS DATOS GEOMÉTRICOS
1. INGRESAR LOS DATOS GEOMÉTRICOS (GRÁFICA)
AHORA CREAMOS UN ARCHIVO QUE VA A CONTENER LA INFORMACIÓN DE LAS SECCIONES.
AHORA CREAMOS UN ARCHIVO QUE VA A CONTENER LA INFORMACIÓN DE LAS SECCIONES.

NOMBRE DE NUESTRA
NOMBRE DE NUESTRA CARPETA
CARPETA
4. INGRESAMOS LOS DATOS GEOMÉTRICOS

SECCIONES
4. INGRESAMOS LOS DATOS GEOMÉTRICOS

VENTANA PARA INGRESAR

LOS DATOS DE NUESTRAS
SECCIONES
4. INGRESAMOS LOS DATOS GEOMÉTRICOS

 Debemos identificar la sección

transversal
 Debemos introducir un número que
representará la posición con respecto a
las demás secciones.
 Recomendable un punto kilométrico o
referencia reconocible del mapa.
 En nuestro caso la identificación será
10.15, el cual representa la secuencia
en km de la primera sección desde
aguas arriba.
4. INGRESAMOS LOS DATOS GEOMÉTRICOS
4. INGRESAMOS LOS DATOS GEOMÉTRICOS

 En la primera columna “Station”,

debemos ingresar la coordenada
horizontal respecto del origen
 En la segunda columna denominada
“elevation”, debemos ingresar la
cota del fondo del cauce
 Si se diera el caso, de que estos
datos los tuviésemos archivados en
una hoja de Excel estos los podemos
copiar y pegar de manera
automática, sin necesidad de
ingresar los datos uno a uno.
4. INGRESAMOS LOS DATOS GEOMÉTRICOS

En la ventana de cross section

data, seleccionamos la misma
cantidad de filas y pegamos los
datos de nuestras secciones,
CTRL+V ( SI LOS DATOS LOS
TUVIERAMOS ARCHIVADOS EN
EXCELL)
 4. INGRESAR DATOS DE LA DISTANCIA DE LA SECCIÓN AGUAS ABAJO

 La sección próxima aguas abajo se encuentra a 50 m de ésta sección,

 LOB (distancia entre los márgenes izquierdos),
 Chanel (distancia a lo largo del centro del cauce)
 ROB (distancia entre los márgenes derechos),
 LOB, CHANEL, ROB, son iguales a 50. Por lo que estos deben aparecer como se muestra
en la imagen.
 6. INGRESAR DATOS DE LOS COEFICIENTES DE RUGOSIDAD.

Según los datos iniciales del ejemplo, los valores de rugosidad para el cauce (channel) son
de 0.030, mientras que para los márgenes izquierdos (LOB) y derecho (ROB) son de 0.045,
por lo que luego de ingresar estos datos, deben de aparecer como se muestran en la
imagen
 7. INGRESAR DATOS DE LOS BANCOS.

8. INGRESAR DATOS DE COEFICIENTES DE CONTRACCIÓN Y EXPANSIÓN

El programa utiliza coeficientes de

contracción/expansión para determinar las
pérdidas de energía entre dos secciones
contiguas.
Por defecto el HEC-RAS pone 0.1 y 0.3 para el
coeficiente de contracción y expansión
respectivamente. Para nuestro ejemplo
aceptaremos estos valores.
 9. INTRODUCIR LA DESCRIPCIÓN DE LA SECCIÓN

En el campo
Description,
escribimos para el
ejemplo: Sección
inicial 10.15.
Luego de todos los
datos que hemos
ingresado, la
ventana de CROSS
SECTION DATA se
mostrara como en
la siguiente imagen
 11. APLICAR DATOS

Para aplicar los datos

introducidos, debemos
hacer clic en el botón
 11. APLICAR DATOS

Nota: El aplicar los

datos, no significa que
éstos se guarden
automáticamente, este
proceso se hará cuando
se guarden los datos de
la geometría de la
sección

Ahora el color de los

datos ingresados
cambio a negro e
indica que los datos
están procesados
correctamente
INGRESAMOS LOS DATOS DE LAS SECCIONES RESTANTES, DE LA MISMA FORMA ANTES INDICADA.
INGRESAMOS LOS DATOS DE LAS SECCIONES RESTANTES, DE LA MISMA FORMA ANTES INDICADA.
Luego de haber ingresado todas las secciones, tenemos que guardar en nuestro proyecto estos datos antes de cerrar la
venta de Cross Section Data., para lo cual regresamos a la ventana del Geometric Data y ejecutamos el comando: File >
save Geometry Data, como se muestra en la siguiente imagen. .
 15. INGRESAR LOS DATOS HIDRÁULICOS (PARA FLUJO PERMANENTE)

En la pantalla principal hacemos click en

steady flow data
15. INGRESAR LOS DATOS HIDRÁULICOS (PARA FLUJO PERMANENTE)

Aparcición
de pantalla
steady flow
data
15. INGRESAR LOS DATOS HIDRÁULICOS (PARA FLUJO PERMANENTE)

Como se puede
apreciar en la
imagen, el número
de perfiles que por
defecto se nos
muestra es de 1, que
es nuestro caso, ya
que tiene un caudal
de 35m3/s. por lo
que hacemos click en
el campo debajo de
PF1 e ingresamos 35
y aplicamos datos.
15. INGRESAR LOS DATOS HIDRÁULICOS (PARA FLUJO PERMANENTE)

Condiciones de
contorno del tramo
15. INGRESAR LOS DATOS HIDRÁULICOS (PARA FLUJO PERMANENTE)
Condiciones de contorno
GUARDAR LOS DATOS HIDRÁULICOS PARA FLUJO PERMANENTE
Regresamos a la ventana steady flow data y guasrdamos los datos como:
ESTADO ACTUAL DE LA PANTALLA PRINCIPAL
CREAR UN PLAN Y EJECUTAR EL MODELO PARA FLUJO PERMANENTE
 ELECCIÓN DE LOS ARCHIVOS DE GEOMETRÍA Y CAUDAL

Para nuestro ejemplo,

solo se Ha introducido
un archivo para cada
uno de estos casos,
por lo que Hec-Ras lo
muestra por defecto,
como se muestra a
continuación:
 ELECCIÓN DEL TIPO DE RÉGIMEN

De acuerdo con las

condiciones de
contorno
especificadas, se está
trabajando con un
régimen mixto, por lo
que se seleccionan
este tipo de régimen,
tal cual lo indicamos
en la imagen:
 24. OBSERVAR RESULTADOS
• Como la simulación fue exitosa ahora podemos observar los
resultados en los siguientes íconos
 24. OBSERVAR RESULTADOS
24.1. observar las secciones transversales
En esta ventana seguimos y ejecutamos la siguiente ruta:
Como observamos en la imagen anterior 9.0, en la margen derecha el punto mas
alto es considerado como el banco, por lo tanto indicamos este punto como el límite
para que una vez que sobrepase el agua este ´punto ya pueda llenar el espacio que
antes aparecía con agua.
Una vez que se define la zona de flujo inefectivo, luego hacer clic en el
botón «Apply Data»
 COLOCACIÓN DE DIQUES (LEVELS) PARA EL MANEJO DE INUNDACIONES

El programa cuenta con la opción de

colocar diques en uno o ambos
márgenes del cauce a fin de prevenir
inundación.
En ocasiones, las secciones
transversales tienen varias zonas con
cotas bajas. Los diques longitudinales
artificiales, se colocan para indicarle a
Hec-Ras que existe una vía
preferente de desagüe.
De ésta manera comenzara a llenar
primero el cauce principal, hasta que
se llegue a la cota superior del dique,
a partir de la cual, recién comenzará a
llenar la parte situada al lado del
dique.
EJECUTAMOS LA SIGUIENTE RUTA
 En esta nueva ventana XS Levee Data, escribimos para el margen derecho (en el cual
se produce el desbordamiento), para la estación (Station) Del puto: 12.60 y para la
elevación (elevation) de la parte superior del dique: 1460, como se muestra en la
siguiente imagen. Luego cerramos dando OK y aplicamos con el botón APPLY DATA.

Se nos
mostrará
una nueva
ventana
con el dique
ya ubicado.
• EJEMPLO DOS

CONFLUENCIA DE UN CAUCE NATURAL Y UN TRIBUTARIO, CON TRES

PERFILES DE FLUJO.
A un cauce de un rio, se le une un tributario como se muestra en la
figura adjunta.
• Se ha realizado el levantamiento de las secciones transversales, en el
cauce natural obteniendo las secciones desde la estación 20, a la
estación 14, y en el tributario desde la estación 4, a la estación 2, las
distancias entre las secciones son variadas. De acuerdo a la cobertura
vegetal, se ha determinado que tanto en el cauce natural como en el
tributario hay variación de los coeficientes de rugosidad.
• Se desea realizar el comportamiento del cauce del río y su tributario,
para un flujo permanente para 3 perfiles de flujo, los mismos que se
muestran en el cuadro adjunto para períodos de retorno de 10, 50 y
100 años, en donde los caudales están en m3/s
• CONSIDERAR QUE EL FLUJO ES SUBCRÍTICO
• SOLUCION Para el desarrollo del ejemplo, se seguirán las mismas
fases de trabajo con Hec-Ras utilizadas en los ejemplos anteriores, las
cuales son:
• Crear un nuevo proyecto.
• Ingresar datos geométricos.
• Ingresar datos de caudales y condiciones de contorno.
• Crear plan y realizar los cálculos.
• Observar los resultados obtenidos.
1. CREAR UN PROYECTO:
Aceptar dando clic en ok, se nos muestra un mensaje el cual tenemos que aceptar dando
clic ha si.
Se nos abre una nueva ventana pidiéndonos ingresar un nuevo nombre para el tramo
(Reach) debajo de la división, escribir tramo inferior, de la siguiente forma:
Luego de todo lo anterior, se nos muestra en nuestra pantalla todo el recorrido del rio, tal
cual se muestra en la imagen:
3. MODIFICAR NOMBRE DEL TRAMO.
Como en el cauce natural, el tramo superior tiene como nombre Dos tramos, para modificarlo como
tramo superior, hacer clic en un punto del tramo superior, en la ventana que se muestra, en Reach,
escribir Tramo superior y aceptamos.
5. CREAR ARCHIVO CON LA INFORMACION DE LAS SECCIONES
Para el ejemplo que estamos desarrollando, la información de las secciones transversales es
bastante numerosa, por lo cual resulta práctico crear primero el archivo donde se guardaran
los datos, y conforme los ingresamos, ir guardando y actualizando.
Para esto, en la ventana de Geometric Data, ejecutar la ruta: file > Save Geometric Data.
• Ahora ya tenemos creado el archivo Secciones para almacenar la
información de las secciones transversales.
 6. INGRESO DE DATOS GEOMETRICOS

En la ventana de Geometric Data, activar la opción Cross Section y se nos aparecerá la ventana Cross
Section Data.

6.1 INGRESAR LOS

DATOS DEL CAUCE
NATURAL TRAMO
SUPERIOR.
En la nueva ventana
que nos abre
definimos: River:
Cauce natural y en
Reach: tramo
superior.
 Ingresamos los datos de la primera sección transversal, para ello seguimos la siguiente ruta: Options/ Add a
new Cross Section.
Nos pide un identificador de ésta sección, para nuestro caso será 20, el cual representa a la
primera sección desde aguas arriba, para que se vea como se muestra en la siguiente imagen:
7. Introducir datos de las secciones transversales
PLOTEAMOS LA SECCION Para lo cual seguimos la siguiente ruta:
9. INGRESAR DATOS CAUCE NATURAL TRAMO INFERIOR
INGRESAR DATOS DEL TRIBUTARIO. En la ventana: Cross Section Data, en River, seleccionar Tributario y
en Reach: Tramo único, como se muestra.
Luego de ingresar las secciones anteriores, la ventana de Geometric Data se observan los puntos de
las secciones ingresadas, y quedará como se nos muestra en la figura:
 11. CORREGIR DISTANCIAS A LA CONFLUENCIA (UNIÓN).
• En la ventana Geometric Data, hacer clic en el icono, con lo cual nos aparece una nueva ventana. Junction
Data, que se muestra a continuación

Como se observa en la
parte superior derecha de
la figura, Hec-Ras
presenta dos formas para
el cálculo del perfil de la
superficie del agua a
través de la confluencia:
energía y cantidad de
movimiento
(Momentum).
• Para nuestro ejemplo, ingresamos los datos de la misma forma en
que se nos muestra en la imagen siguiente: Aplicamos los datos y
luego aceptamos con el botón ok,
13. INTRODUCIS LOS DATOS HIDRÁULICOS (PARA FLUJO PERMANENTE)
14. Para ingresar los datos del periodo de retorno, ejecutamos la siguiente ruta, para lo cual
teneos que hacer una rectificación en el nombre del titular, por la siguiente ruta:

En esta nueva
ventana hacer
los cambio de
los nombres de
los perfiles
correspondiente
s, para que se
vea como se
muestra:
Los datos de los caudales son ingresados para cada tramo, desde aguas arriba, hacia aguas
abajo, es decir desde la sección 20 para el tramo superior, desde la sección 17 para el tramo
inferior y desde la sección 4 para el tributario, sus valores de acuerdo al cuadro que se
muestra en la imagen:

Para lo cual
debemos
ingresar los
caudales para
cada período,
luego hacer clic
en el botón
Apply Data,
con lo cual nos
debe de quedar
la siguiente
imagen:
15. INTRODUCION CONDICIONES DE CONTORNO Para ingresar a esta ventana, hacer clic en
el botón REACH BOUNDARY CONDITIONS con lo cual nos muestra la siguiente ventana.
Aplicamos Normal Depth donde nos pide ingresar el valor de la pendiente. Luego de
ingresar valor de la pendiente, aceptamos dando ok.
17. CREAR UN PLAN Y EJECUTAR EL MODELO (PARA FLUJO PERMANENTE)
