Modelo ART18CX
Pasos a seguir

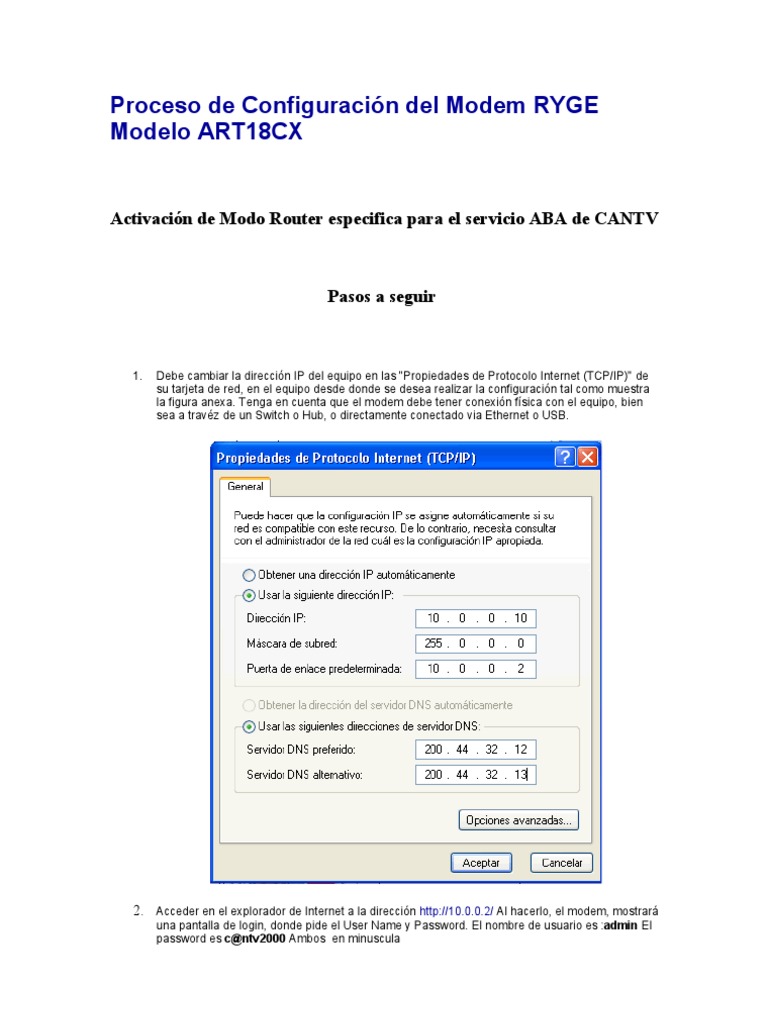

1. Debe cambiar la dirección IP del equipo en las "Propiedades de Protocolo Internet (TCP/IP)" de
su tarjeta de red, en el equipo desde donde se desea realizar la configuración tal como muestra
la figura anexa. Tenga en cuenta que el modem debe tener conexión física con el equipo, bien
sea a travéz de un Switch o Hub, o directamente conectado via Ethernet o USB.
1. Hacer click en la opción WAN del menú configuración, donde aparecerá la siguiente opción:
Esta opción tiene la finalidad de configurar principalmente la conección hacia el WAN de Cantv.
Seleccione el Adapter "Pvc 0" y oprima el botón "Submit". Aparecerá desplegada la configuración
de la conección ABA-Cantv por defecto en todos los modems, tal como muestra la siguente
imagen:
1. Los cambios que debe realizarar en esta pantalla son los siguientes:
Cambio 3: Colocar el valor 0.0.0.0 en el campo "IP Address" y "Subnet Mask" en el recuadro
"Static IP Settings"
Una vez realizado estos cambios, debe oprimir el botón "Submit" que se encuentra al final del
formulario. Para reforzar lo anterior, se muestra una imagen de como deben quedar los cambios
efectuados
2. A continuación, modificaremos los valores LAN del menú "Configuration", que permitirá habilitar
la opción de DHCP Server. Los cambios a realizar en ese punto son los siguiente:
6.4. Una vez realizado estos cambios, debe oprimir el botón "Submit" que se encuentra al final
del formulario.
7.1. Seleccionar la opción "Use User Configured DNS Servers Only" en el renglón "DNS Proxy
Selection"
7.4. Realizados estos cambios, debe oprimir el botón "Submit" que se encuentra al final del formulario.
1. El proximo paso consiste en cambiar la tabla de Enrutamiento. Esto se realiza en la opción Route
Table del menú "Admin Privilege" Este cambio es elemental para que funcione la conexión
ABA, debe llevarse a cabo con sumo cuidado. Si usted comete algún error en este sector que le
impida acceder al modem nuevamente, le aconsejamos oprimir 1 vez el botón "Default" que se
encuentra en la parte posterior del modem, y reiniciar el proceso desde el paso número 2. Los
cambios a realizar son:
8.2. Colocar los siguientes valores: Destination: 127.0.0.1 Netmask: 255.0.0.0 y "Select
Interface: Ip Pvc 0"
8.4. Eliminar el valor anterior de la tabla, colocando el valor ip 0.0.0.0 en Destination y Netmask,
y de igual manera seleccionando la interface "IP Pvc 0". Una vez hecho esto, seleccionamos la
opción "Delete" y oprimimos el botón "Submit"
Una vez realizado estos cambios, la tabla de Ruteo quedará de la siguiente manera:
2. Ya los cambios para activar las caracteristicas de Router han sido realizados, solo queda
guardarlos usando la opción Save Settings / Reboot Esta opción permite escoger si se actualiza
el bios del modem, o simplemente se deshace lo realizado. Debe seleccionar la opción "Save &
Reboot" si desea que los cambios permanezcan almacenados. Al hacerlo, el modem se
reiniciará, y demorará unos minutos en conectarse nuevamente.
3. Una vez que el modem reinicie, usted podrá navegar luego de que el modem sincronize y tome
la dirección IP de CANTV.
4. Como último comentario, el modem ha sido configurado como servidor DHCP, lo que significa
que usted puede dejarle la tarea de suministrar las direcciones IP a su red. Para tal fin, solo debe
cambiar las propiedades del protocolo de Internet (TCP/IP) para colocarlas en Automático, tal
como aparece en la imagen a continuación:
Si usted desea asignar las direcciones de manera manual, deben colocar los siguientes valores:
Procedimiento:
Debe usted tener el archivo que posee el Software para realizar el Upgrade, el cual se encuentra en el
CD original del modem, en el directorio Upgrade. Si usted no posee el CD de instalación original del
modem, o desea obtener la última versión del Bios, puede descargar el programa de upgrade y la versión
más reciente del bios haciendo click aqui.
Antes de comenzar el Upgrade es necesario tener el módem 530 energizado y conectado al PC a través
de su puerto Ethernet. Seleccionar
Nota Importante: Si ud. está utilizando algún tipo de programa Firewall, debe desactivarlo
momentaneamente mientras realiza el upgrade.
Una vez finalizado el upgrade, usted podrá activar las opciones de modo Router de una manera sencilla.
Descargar el archivo Script con los comandos para la activación del modo Router
Haciendo Click aqui!
Conectar el Cable Ethernet al puerto del módem 530 y al puerto Ethernet del PC.
Inicie la aplicación del navegador de Internet en el escritorio de la computadora.
Desconecte la línea telefónica del modem.
En el cuadro Dirección escribir: http://10.0.0.138
En este momento se mostrará una pantalla como la que sigue:
Por último paso, pulsar el botón "Save All", para asegurarse de que los cambios serán
almacenados. En este momento puede conectar la línea telefónica al modem, y renovar
las direcciones IP de la máquina. Si desconoce como hacerlo, solo debe reiniciar su PC.
Pasos a seguir
1. Debe cambiar la dirección IP del equipo en las "Propiedades de Protocolo Internet (TCP/IP)" de
su tarjeta de red, en el equipo desde donde se desea realizar la configuración tal como muestra
la figura anexa. Tenga en cuenta que el modem debe tener conexión física con el equipo, bien
sea a travéz de un Switch o Hub, o directamente conectado via Ethernet o USB.
2. Acceder en el explorador de Internet a la dirección http://10.0.0.1 Al acceder al modem, este
mostrará una pantalla de login, donde pide el User Name y Password. El nombre de usuario es
:admin El password es c@ntv2000 Ambos en minuscula
1. En ese momento accederá a la pantalla del sistema operativo del modem, con un menú del lado
izquierdo, y la descripción del lado derecho.
1. La configuración del modem se realiza en el modo admin. Para acceder este modo solo debe
usted hacer clic en la opción de menú "To Admin Mode" Tal como es mostrado en la última
opción de memú de la imagen anterior.
1. En el renglón "Static Wan Configuration" colocar los valores "Wan Static IP", "WAN
Subset Mask" en 0.0.0.0 y chequear la opción "Enable DHCP Client?" en el renglón
"DHCP Client"
2. Una vez realizado estos cambios, se debe oprimir inmediatamente el botón "Apply". Si
este botón no es oprimido, los cambios no tendrán ningún tipo de efecto. Este botón
aparece siempre al final de las opciones, y debe ser oprimido al realizar cualquier
cambio en cualquiera de los menús.
1. El segundo cambio refiere al menú LAN. En este menú podremos activar el servidor DHCP, el
cual suministra las direcciones IP locales a los equipos de <ST1:PERSoNNAME w:st="on"
productid="la red. Para">la red. Para</ST1:PERSoNNAME> ello debemos habilitar la opción
"Enable DHCP Server?", colocar la opción "DHCP address pool selection: " en "User Defined" y
por último cambiar el valor de "End Address" a 10.0.0.253, tal como se muestra en
<ST1:PERSoNNAME w:st="on" productid="la figura. No">la figura. No</ST1:PERSoNNAME>
olvidemos oprimir el botón "Apply" para que los cambios sean almacenados.
1. El tercer cambio refiere a la habilitación del NAT, el mismo es realizado en la opción de menú
"NAT" Al oprimir esta opción, entraremos a la opción de "Nat Configuration", donde solo existe
una casilla de verificación la cual debe ser chequeada. No olvidemos oprimir el botón "Apply"
para que los cambios sean almacenados.
1. El ultimo cambio a realizar es el más importante y delicado de todos. Debe usted ser muy
cuidadoso, ya que si realiza los pasos en un orden distinto al que aquí aparece, puede dañar el
modem de manera irreversible. Los pasos a seguir son detallados a continuación:
1. Hacer Clic en la opción "Route Table" del menú. Accederá a la información de la tabla
de enrutamiento, la cual debe contener los datos que aparecen a continuación:
1. Debe usted en esta página bajar hasta conseguir el cuadro "Route Configuration", tal
como se ilustra a continuación:
1. En este momento debe oprimir el botón "Delete", el cual eliminará el renglón identificado
con el Gateway 10.36.36.36, y la tabla debe quedar de la siguiente forma:
1. En este instante debe hacer clic en el link "Save Settigns" y confirmar la el guardar los
cambios. En este momento el modem se reiniciará, y demorará unos minutos en
conectarse nuevamente.
2. Una vez que el modem reinicie, usted podrá navegar luego de que el modem sincronize y tome
la dirección IP de CANTV.
3. Como último comentario, el modem ha sido configurado como servidor DHCP, lo que significa
que usted puede dejarle la tarea de suministrar las direcciones IP a su red. Para tal fin, solo debe
cambiar las propiedades del protocolo de Internet (TCP/IP) para colocarlas en Automático, tal
como aparece en la imagen a continuación:
Si usted desea asignar las direcciones de manera manual, deben colocar los siguientes valores:
Básicamente el Upgrade del Módem 5667 consiste en cambiar la versión del módem
Procedimiento:
Debe usted tener el archivo que posee el Software para realizar el Upgrade viene comprimido, se tiene
que descomprimir este archivo y guardarlo en una carpeta llamada Upgrade. Si no posee el archivo,
descarguelo Haciendo Click Aqui!
Antes de comenzar el Upgrade es necesario tener el módem 5667 energizado y conectado al PC a través
de su puerto Ethernet. Seleccionar <ST1:PERSoNNAME w:st="on" productid="la carpeta Upgrade">la
carpeta Upgrade</ST1:PERSoNNAME> y darle doble clic al archivo "Setup.exe" para comenzar con la
instalación.
Una vez instalado el software, es necesario reiniciar el PC, a fin de que se active el
programa encargado de realizar el upgrade al bios del modem, lo cual le permitirá
activar el modo Router.
Como la versión del Firmware es diferente, pero el archivo tiene el mismo nombre (SFWDL), tanto para el
Modo Bridge como para el Modo Router estos archivos deben estar almacenados en sitios diferentes.
Una vez realizado el cambio en el directorio Plugins del archivo SFWDL, a la versión del módem 5667
que se desee, se procede a realizar los pasos necesarios para el Upgrade y la programación del modem,
para ello debemos efectuar los pasos indicados a continuación.
1. Una vez cambiado el archivo SFWDL en el directorio Plugins, dependiendo de la versión del
módem que se requiera, el software presentará la siguiente información:
2. Seleccionar la Opción "Download Firmware", y esperar hasta que se realice completamente la
actualización al nuevo Firmware, hasta que aparezca la ventana de "Download Complet".
3. Al finalizar el Download , el mismo presenta un mensaje "Unknow Error", esto no quiere decir
que ha fallado el Upgrade, esperar hasta que el módem se reinicialize y proceder a seleccionar
el icono aceptar.
En este momento, haremos clic en la opción "Advanced Setup" del menú de la página, y
procederemos a ajustar los valores de conexión del modem.
En la ventana presentada, el menú izquierdo cambiará, procedemos a hacer clic en la opción
"Configuration Procedures", y seleccionar la opción WAN VIRTUAL CONNECTION Presentará
la siguiente información:
Seleccionar la opción "2684 --->1483RFC", llenar los campos como se muestran:
VPI:0
VCI:33
Use DHCP
Una vez realizado este cambio, pllenado los campos correspondientes seleccionar la
opción "APPLY".
Una vez realizado, debemos hacer unos cambios en el servidor DHCP, para mejor
funcionamiento del modem. De igual manera, seleccionaremos del menú izquierdo la
opción DHCP del menú "Configuration Procedure", y nos presentará la tabla DHCP.
En primer lugar el valor de "Service" debe ser "Server", como muestra la gráfica a
continuación:
Luego, debe ud. bajar un poco la página, y llegará a la tabla de valores del servidor
"DHCP" los cuales por defecto son:
La tabla de valores debe ser completamente rellenada en los campos vacíos del lado
derecho sin omitir ningún valor por los siguientes números:
Start Ip Range: 192.168.254.1
End Ip Range: 192.168.254.253
IP Netmask: 255.255.255.0
Default Router: 192.168.254.254
Primary DNS Ip Address: 200.44.32.12
Secondary DNS Ip Address: 200.44.32.13
Domain Name: cantv.net
Una vez completado el proceso, oprimir el botón "Apply"
Seleccionar la opción "Save Configuration" para almacenar los cambios en el Bios del
modem. Si este paso es omitido, no tendrán efecto los cambios realizados. Al confirmar
el modem se reiniciará, y estará listo para navegar. Lo más recomendable es que
renove las direcciones IP, o en caso de no conocer como hacerlo, simplemente reinicie
su PC.
Una vez que el Led de información DSL esté completamente fijo en la parte frontal del
módem proceder a seleccionar el icono de Internet Explorer en el escritorio de Windows
para tener acceso a Internet.
Si desea conocer alguna información adicional, puede consultar el manual en línea del modem, en la
siguiente dirección: http://192.168.254.254/online_help.html
