Pág.

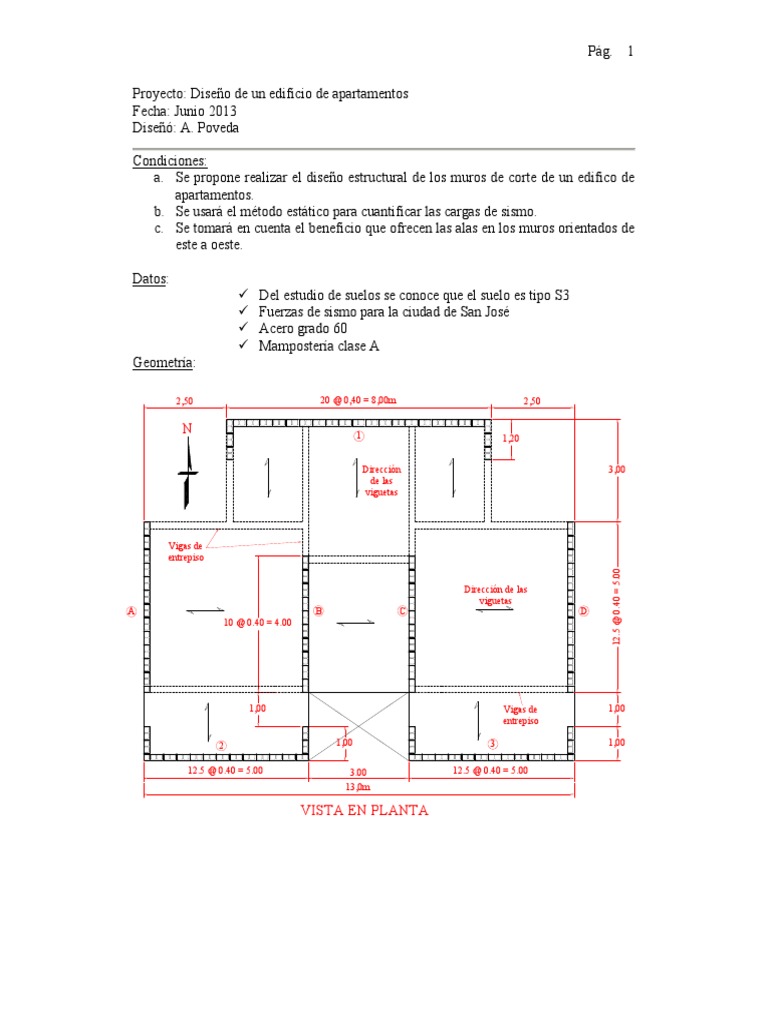

Proyecto: Diseño de un edificio de apartamentos

Fecha: Junio 2013
Diseñó: A. Poveda

Condiciones:
a. Se propone realizar el diseño estructural de los muros de corte de un edifico de
apartamentos.
b. Se usará el método estático para cuantificar las cargas de sismo.
c. Se tomará en cuenta el beneficio que ofrecen las alas en los muros orientados de
este a oeste.

Datos:

Del estudio de suelos se conoce que el suelo es tipo S3

Fuerzas de sismo para la ciudad de San José

Acero grado 60

Mampostería clase A
Geometría:

2,50 20 @ 0,40 = 8,00m 2,50

N 1 1,20

Dirección 3,00
de las
viguetas

Vigas de
entrepiso

12.5 @ 0.40 = 5.00

Dirección de las
viguetas
A B C D
10 @ 0.40 = 4.00

1,00 Vigas de 1,00

entrepiso

2 1,00 3 1,00

12.5 @ 0.40 = 5.00 3.00 12.5 @ 0.40 = 5.00

13,0m

VISTA EN PLANTA
 Pág. 2

TECHO

2,60

3,00

3,00

3,00

3,00

5,00 3.00 5,00

FACHADA LATERAL
Cálculo de cargas

Carga permanente
Cargas en el entrepiso
Entrepiso y vigas = 375kg/m2
Piso de cerámica = 50kg/m2
Cielo raso y emplantillado = 20kg/m2
Instalaciones electro-mecánicas = 15kg/m2
Divisiones livianas = 40kg/m2
500kg/m2

Cargas en el techo
Cerchas = 17kg/m2
Largueros = 10kg/m2
Placas, tensoras y cubierta = 10kg/m2
Instalaciones electro-mecánicas = 15kg/m2
Equipos adicionales = 8kg/m2
60kg/m2

Cargas en los muros

Se supone que se usarán bloques de 20cm de espesor con repello de 1.5cm @ lado. Para
los dos primeros niveles se propone usar todas las celdas llenas (γm = 2250kg/m3), para
los niveles 3° y 4° se propone usar las celdas llenas @ 40cm c. a c. (γm = 2050kg/m3), y
para el 5° nivel se propone usar las celdas llenas @ 80cm c. a c. (γm = 1650kg/m3).
 Pág. 3

Nivel Peso pared Peso del Peso total

(kg/m2) repello (kg/m2) (kg/m2)
1° y 2° 450 60 510
3° y 4° 410 60 470
5° 330 60 390

Carga temporal (tabla 6.1 CSCR)

Cargas en el entrepiso = 200kg/m2

Cargas en el techo = 40kg/m2

Cargas de sismo (Método estático del CSCR, sección 7.4)

aef IFED
Coeficiente sísmico= c= Ec. 5.1 CSCR
SR
aef = aceleración pico efectiva de la tabla 2.3 del CSCR

San José → zona III con suelo tipo S3 → aef = 0.36

I = factor de importancia = 1.0 para apartamentos, grupo D tabla 4.1 del CSCR

SR = 2.0 = factor de sobrerresistencia para estructura “tipo muro”

FED = factor espectral dinámico, depende de la ductilidad global (µ).

Se supone que la estructura posee una irregularidad moderada en planta tal y como se
define en los artículos 4.3.2 y 4.3.3 del CSCR.
e
⇒ 0.05 ≤ ≤ 0.25
D
Para definir la “ductilidad local” de las paredes o muros, se debe recurrir al artículo
9.7.9 del CSCR. Como los muros en la dirección E-W poseen alas cortas y a un solo
lado de sus almas, es probable que el bloque de compresión quede fuera del ala; por lo
tanto, la tabla 9.4 del CSCR indica que se debe usar una ductilidad local moderada.

Usando estos dos criterios y la tabla 4.3 para el sistema estructural tipo muro, se le
asigna al edificio una ductilidad global µ = 1.5

Se procede a calcular el período de vibración con la sección 7.4.5 del CSCR para una
estructura tipo muro de 5 niveles (N=5).
⇒ T = 0.05 = 0.05(5) = 0.25seg

Usando la figura 5.7 o la tabla E.7 del CSCR con estos valores → FED = 1.768
Como este valor se encuentra en la plataforma del espectro es el que se usará para el
cálculo de la fuerza de sismo.
aef IFED (0.36)(1.0)(1.768)
c= = = 0.32
SR 2.0
Se procede a calcular el peso de los diferentes niveles de la estructura usando la sección
6.1.3 del CSCR.
 Pág. 4

Peso del 1° nivel (peso de los muros = 510kg/m2)

Muro Área (m2) Peso/muro Cantidad de W (ton)

(ton) muros
1 10 x 3 = 30 15.3 1 15.3
2y3 6.6 x 3 = 19.8 10.1 2 20.2
AyD 5 x 3 = 15 7.65 2 15.3
ByC 4 x 3 = 12 6.12 2 12.2
Ʃ = 63.0

Peso por área de entrepiso (Área del entrepiso = (3 x 8) + (7 x 13) – (2 x 3) = 109m2

= 109m2 (500kg/m2 + 0.15 x 200kg/m2) (10-3) = 57.8ton

Peso total del 1° nivel = 63.0 + 57.8 = 121 ton

Peso del 2° nivel (peso de los muros = (510kg/m2 + 470kg/m2) / 2 = 490kg/m2)

Muro Área (m2) Peso/muro Cantidad de W (ton)

(ton) muros
1 10 x 3 = 30 14.7 1 14.7
2y3 6.6 x 3 = 19.8 9.7 2 19.4
AyD 5 x 3 = 15 7.35 2 14.7
ByC 4 x 3 = 12 5.88 2 11.8
Ʃ = 60.6

Peso por área de entrepiso (Área del entrepiso = (3 x 8) + (7 x 13) – (2 x 3) = 109m2

= 109m2 (500kg/m2 + 0.15 x 200kg/m2) (10-3) = 57.8ton

Peso total del 2° nivel = 60.6 + 57.8 = 118 ton

Peso del 3° nivel (peso de los muros = 470kg/m2)

Muro Área (m2) Peso/muro Cantidad de W (ton)

(ton) muros
1 10 x 3 = 30 14.1 1 14.1
2y3 6.6 x 3 = 19.8 9.31 2 18.6
AyD 5 x 3 = 15 7.05 2 14.1
ByC 4 x 3 = 12 5.64 2 11.3
Ʃ = 58.1

Peso por área de entrepiso (Área del entrepiso = (3 x 8) + (7 x 13) – (2 x 3) = 109m2

= 109m2 (500kg/m2 + 0.15 x 200kg/m2) (10-3) = 57.8ton

Peso total del 3° nivel = 58.1 + 57.8 = 116 ton

 Pág. 5

Peso del 4° nivel (peso de los muros = [(470kg/m2 x 1.5m) + (390kg/m2 x 1.3m)] / 2.8m
= 432.9kg/m2

Muro Área (m2) Peso/muro Cantidad de W (ton)

(ton) muros
1 10 x 2.8 = 28 12.1 1 12.1
2y3 6.6 x 2.8 = 18.48 8.00 2 16.0
AyD 5 x 2.8 = 14 6.06 2 12.1
ByC 4 x 2.8 = 11.2 4.85 2 9.7
Ʃ = 49.9

Peso por área de entrepiso (Área del entrepiso = (3 x 8) + (7 x 13) – (2 x 3) = 109m2

= 109m2 (500kg/m2 + 0.15 x 200kg/m2) (10-3) = 57.8ton

Peso total del 4° nivel = 49.9 + 57.8 = 108 ton

Peso del techo (peso de los muros = 390kg/m2)

Muro Área (m2) Peso/muro Cantidad de W (ton)

(ton) muros
1 10 x 1.3 = 13 5.07 1 5.07
2y3 6.6 x 1.3 = 8.58 3.35 2 6.7
AyD 5 x 1.3 = 6.5 2.54 2 5.08
ByC 4 x 1.3 = 5.2 2.03 2 4.06
Ʃ = 20.9

Peso por área de techo (Área del techo = (3 x 8) + (7 x 13) – (2 x 3) = 109m2

= 109m2 (60kg/m2 + 0 x 40kg/m2) (10-3) = 6.54ton

Peso total del techo = 20.9 + 6.54 = 27.4 ton

Cortante en la base = V = cW c = 0.32 de la página 3

W = 121 + 118 + 116 + 108 + 27.4 = 490.4ton → V = 0.32 x 490.4 = 157ton

Distribución de las fuerzas según sección 7.4.4 del CSCR

Wi hi
Fi = V 5

∑W h
k =1
k k

Nivel Wi (ton) hi (m) Wihi Fi (ton)

1 121 3 363 15.0
2 118 6 708 29.2
3 116 9 1044 43.0
4 108 12 1296 53.4
techo 27.4 14.6 400 16.5
Ʃ= 3811 ton.m 157
 Pág. 6

TECHO 16.5ton 16.5ton

2,60

42.9
4 53.4ton 69.9ton

3 43.0ton 112.9ton 252.6

4 @ 3,00 = 12,00

29.2ton 142.1ton 591.3

2

1 15.0ton 157ton 1017.6

1488.9

V = 157ton V = 157ton M (ton.m)

Cálculo de las deformaciones laterales Secciones 7.6, 7.8 y 9.3.4 del CSCR
Las propiedades geométricas de los muros se calculan en el apéndice A.

La deformación se calcula en el sentido N-S por ser la dirección crítica y utilizando el

método de “área momento”.

Como la mampostería es clase A, f´m = 100kg/cm2 y Em = 750f´m = 75000kg/cm2

Ie = 3.15m4 = 3.15 x 108 cm4

Sección Área (ton.m2) y (m) Ay (ton.m3)

1 706.95 13.6 9614.52
2 3052.8 13.1 39991.68
3 639.45 10.6 6778.17
4 1773.9 10.1 17916.39
5 508.05 7.6 3861.18
6 757.8 7.1 5380.38
7 314.55 4.6 1446.93
8 128.7 4.1 527.67
9 55.77 1.73 96.48
Ʃ= 85709.88
 Pág. 7

2,60

42.9

7 8

209.7
252.6

4 @ 3,00 = 12,00
5 6

338.7

591.3

3 4

426.3

1017.6

1 2

471.3
1488.9

δie = desplazamiento elástico en la cúspide del edificio

δ ie = ∑
Ay 85709.88 x109 kg .cm3
= = 3.63cm
Em I e 75000kg / cm 2 (3.15 x108 cm 4 )

δi = desplazamiento inelástico en la cúspide del edificio = αµSR δie

α = 0.7 para estructuras tipo muro µ = 1.5 SR = 2.0

δi = 0.7 x 1.5 x 2.0 x 3.63cm = 7.62cm ≈ δpermisible = H/200 = 1460cm/200 = 7.3cm

Aceptable!

Cálculo de la deriva en el primer nivel = ∆ie

∆ ie =
∑ Ay = [471.3tm(3m / 2)(2 / 3)(3m) + 1017.6tm(3m)(1.5m)](10 ) = 0.254cm 9

Em I e 75000kg / cm 2 (3.15 x108 cm 4 )

∆i = deriva inelástica en el primer nivel = µSR ∆ie

∆i = 1.5 x 2.0 x 0.254cm = 0.762cm ≤ ∆permisible = 0.01(300cm) = 3cm OK!

R/ Deformaciones aceptables!
 Pág. 8

Cálculo de las rigideces relativas y de los cortantes directos.

Se procede a calcular las rigideces relativas para el primer nivel y los cortantes directos
en los muros. Se usará la ecuación derivada en las lecciones anteriores con el valor de h
= 3m correspondiente al primer nivel.

P 1 1 1
k= = 3
= =
∆c h 1.2h h h2
1.2  h h2
3 
+  3I + 0.4 A   3I + A 
3Em I e Ev Aw Em  e w Em  e w

En esta ecuación:
Em = 75000kg/cm2 = 750000ton/m2 Ev = 0.4Em

Fuerza de sismo = 157 ton h= 3 m

Em = 750000 ton/m2

Cortantes directos sismo N-S

Muro Ie (m4) Aw (m2) k (ton/m) R Vd (ton)

A 1.04 1.0 42484 0.307 48.2
B 0.533 0.8 26657 0.193 30.3
C 0.533 0.8 26657 0.193 30.3
D 1.04 1.0 42484 0.307 48.2
Suma = 138281 1 157

Cortantes directos sismo E-W

Muro Ie (m4) Aw (m2) k (ton/m) R Vd (ton)

1 7.31 1.6 109390 0.498 78.2
2 1.96 1 55180 0.251 39.4
3 1.96 1 55180 0.251 39.4
Suma = 219751 1 157

Cálculo del centro de rigidez

En las siguientes tablas se presenta el cálculo del centro de rigidez para el edificio. El
origen de coordenadas se ubica en la esquina inferior izquierda (esquina sur-oeste). Se
conoce que el valor de Xr debe ser igual a 6.5m.

Centro de rigidez sismo N-S

Muro R X (m) RX (m)

A 0.307 0.1 0.031
B 0.193 4.9 0.945
C 0.193 8.1 1.561
D 0.307 12.9 3.963
Suma = 1 Xr = 6.50 m
 Pág. 9

Centro de rigidez sismo E-W

Muro R Y (m) RY (m)

1 0.498 9.9 4.928
2 0.251 0.1 0.025
3 0.251 0.1 0.025
Suma = 1 Yr = 4.98 m

Cálculo del centro de masa.

Se hace con los pesos calculados para el primer nivel en la página 4. También en este
caso se conoce que el valor correspondiente a Xm debe ser 6.5m.

Peso del entrepiso en el primer nivel = 0.53 ton/m2

Elemento Area (m2) W (ton) Y (m) WY (ton.m)

Muro 1 NA 15.3 9.9 151.47
Muros 2 y 3 NA 20.2 0.1 2.02
Muros A y D NA 15.3 4.5 68.85
Muros B y C NA 12.2 4.0 48.8
Entrepiso superior 24 12.72 8.5 108.12
Entrepiso intermedio 65 34.45 4.5 155.03
Entrepiso inferior 20 10.6 1.0 10.6
Suma = 109 120.77 544.89

Ym = 4.51 m

Xm = 6.50 m

Cálculo de las excentricidades.

Sismo N-S
ex = Xr – Xm = 6.50 – 6.50 = 0.00m emin. = 0.05(13.0m) = 0.65m Rige!

Sismo E-W
ey = Yr – Ym = 4.98 – 4.51 = 0.47m emin. = 0.05(10.0m) = 0.50m Rige!

Se puede comprobar que la suposición hecha en la página 3 con respecto a que la

estructura era irregular, es incorrecta. De la tabla 4.3 del CSCR se puede inferir que en
este caso se puede usar una ductilidad global µ = 2.0 → FED = 1.443. Las fuerzas de
sismo se pueden reducir en la siguiente proporción = (1.443/1.768) = 0.816. No es
necesario revisar las deformaciones pues obviamente cumplirán sobradamente!
 Pág. 10

Cálculo de los cortantes torsionales

Sentido $-S
Momento torsional = 157ton * 0.65m = 102.05ton.m M t ( Ri di ) 102.05ton.m( Ri di )
Vt = =
∑ Ri di2 24.838m 2

Como en este caso rige la excentricidad mínima, los cálculos de los valores de “d” se
hacen suponiendo que el centro de masa se ha desplazado horizontalmente.

Cortantes torsionales sismo N-S ex = 0.65 m

Mt = 102.05 ton.m
Vt*d
Muro k (ton/m) R d (m) Rd (m) Rd2 (m2) Vt (ton) (ton.m)
A 42484 0.119 6.40 0.759 4.860 3.12 19.97
B 26657 0.074 1.60 0.119 0.191 0.49 0.78
C 26657 0.074 1.60 0.119 0.191 0.49 0.78
D 42484 0.119 6.40 0.759 4.860 3.12 19.97
1 109390 0.306 4.92 1.503 7.396 6.18 30.39
2 55180 0.154 4.88 0.752 3.670 3.09 15.08
3 55180 0.154 4.88 0.752 3.670 3.09 15.08
Suma = 358031 1 24.838 102.05

Sentido E-W M t ( Ri di ) 78.5ton.m( Ri di )

Momento torsional = 157ton * 0.50m = 78.5ton.m Vt = =
∑ Ri di2 24.838m 2
Como en este caso rige la excentricidad mínima, los cálculos de los valores de “d” se
hacen suponiendo que el centro de masa se ha desplazado verticalmente.

Cortantes torsionales sismo E-W ex = 0.5 m

Mt = 78.5 ton.m
Vt Vt*d
Muro k (ton/m) R d (m) Rd (m) Rd2 (m2) (ton) (ton.m)
A 42484 0.119 6.40 0.759 4.860 2.40 15.36
B 26657 0.074 1.60 0.119 0.191 0.38 0.60
C 26657 0.074 1.60 0.119 0.191 0.38 0.60
D 42484 0.119 6.40 0.759 4.860 2.40 15.36
1 109390 0.306 4.92 1.503 7.396 4.75 23.37
2 55180 0.154 4.88 0.752 3.670 2.38 11.60
3 55180 0.154 4.88 0.752 3.670 2.38 11.60
Suma = 358031 1 24.838 78.50

Cortantes y momentos de diseño

Se procede a calcular el cortante total de cada muro sumando el cortante directo con el
cortante torsional para cada muro.

En la página 6 se calculó el momento total y el cortante total del edificio en su base.

Para encontrar los momentos de diseño en la base de cada muro, se hace una regla de
tres con el cortante de cada muro. Ejemplo: muro A. Momento = (1488.9ton.m/157ton)
x 51.35ton = 487ton.m
 Pág. 11

Cortantes totales sismo N-S Momento total en la base = 1488.9 ton.m (Ver página 6)

V total M total
Muro Dirección Vd (ton) Vt (ton) (ton) (ton.m)
A N-S 48.2 3.12 51.35 487.02
B N-S 30.3 0.49 30.75 291.66
C N-S 30.3 0.49 30.75 291.66
D N-S 48.2 3.12 51.35 487.02
1 E-W 0.00 6.18 6.18 58.57
2 E-W 0.00 3.09 3.09 29.30
3 E-W 0.00 3.09 3.09 29.30

Cortantes totales sismo E-W Momento total en la base = 1488.9 ton.m (Ver página 6)

V total M total
Muro Dirección Vd (ton) Vt (ton) (ton) (ton.m)
A N-S 0.00 2.40 2.40 22.76
B N-S 0.00 0.38 0.38 3.57
C N-S 0.00 0.38 0.38 3.57
D N-S 0.00 2.40 2.40 22.76
1 E-W 78.15 4.75 82.90 786.22
2 E-W 39.42 2.38 41.80 396.41
3 E-W 39.42 2.38 41.80 396.41

Diseño de los muros

Muro A o D, Sismo $-S
t = 20cm lw = 500cm f´m = 100kg/cm2 acero grado 60

Requisitos básicos de refuerzo.

CSCR 9.3.3.c
Cálculo del acero mínimo
As min. total = 0.002 x 100cm x 20cm = 4cm2/m
As min. 1 dirección = 0.0007 x 100cm x 20cm = 1.4cm2/m

Ømax = t/8 = 20/8 = 2.50cm (varilla #8)

CSCR 9.3.3.b
Separación máxima del refuerzo
Smax. = lw/3 = 500cm/3 = 167cm
Smax. = H/3 = 1460cm/3 = 487cm
Smax. = 80cm rige!

CSCR 9.7.2.c
Separación máxima del refuerzo en la base del muro.
Smax. =3t = 3(20cm) = 60cm Smax. = 60cm (Requisitos iguales !)

CSCR 9.7.2.b
Mumin = 1.8 Mcr Mcr = S*fr

S = t(lw)2/6 = 20cm x (500cm)2 (1/6) = 833333cm3

 Pág. 12

fr = 1.06√f´m = 1.06√(100) = 10.6kg/cm2

Mcr = 833333cm3 x 10.6kg/cm2 x 10-5 = 88.3ton.m

Mumin = 1.8 Mcr = 1.8 (88.3ton.m) = 159ton.m

Cargas de diseño. (Valores de la página anterior que pueden ser reducidos por un
factor igual a 0.816 como se indicó en la página 9)
Mu = 487.02ton.m (0.816) = 397.4ton.m ≥ Mumin = 159ton.m No rige el acero mínimo!
Vu = 51.35ton (0.816) = 41.9ton

Cálculo de la carga axial

Área tributaria del entrepiso =
= (4.6m x 5.0m x ½) + (1.8m x 5.0m x ½ x ½) + (2.8m x 2.3m x ½ x 1.15m/4.6m) =
14.56m2

Carga permanente (Ver páginas 2 a 5 para los pesos!)

→ Pisos y techo
Pcp1 = [(4pisos x 0.5ton/m2) + (1techo x 0.06ton/m2)] (14.56m2) = 29.99ton

→ Peso propio del muro (Ver páginas 4 y 5)

Pcp2 = 7.65 + 7.35 + 7.05 + 6.06 + 2.54 = 30.65ton

Pcp = 29.99 + 30.65 = 60.64ton

Carga temporal (Ver páginas 3!)

Pct = [(4pisos x 0.2ton/m2) + (1techo x 0.04ton/m2)] (14.56m2) = 12.23ton

Resumen
P (ton) M (ton.m)
CP 60.64 -
CT 12.23 -
CS - 487.02
1.4CP 84.90 -
1.2CP + 1.6CT 92.34 -
1.05CP + 0.5CT + CS 69.79 487.02
0.95CP + CS 57.61 487.02

Diseño en Flexo-compresión según sección 9.7.6 del CSCR

Por ser un muro rectangular se deben usar las ecuaciones 9-34 a 9-37 del CSCR.
As f y lw  P  c
Mn =  1 + n   1 − 
2  As f y   lw 

c α +β As f y Pn
= α= β=
lw 2α + 0.72 tlw f m´ tlw f m´
 Pág. 13

El muro tiene 25 celdas, se propones usar → As = 4 #6 + 17 #5 + 4 #6 = 8(2.84cm2) +

17(2cm2) = 56.72cm2
As f y 56.72cm 2 x 4200kg / cm 2
α= = = 0.238
tlw f m´ 20cmx500cmx100kg / cm 2

1.5 Pu 1.5 x57610kg

φ = 0.80 − ´
= 0.80 − = 0.714
Ae f m 500cmx 20cmx100kg / cm 2

Pu 57610kg
Pn = = = 80686kg
φ 0.714
Pn 80686kg
β= = = 0.0807
tlw f m 20cmx500cmx100kg / cm 2
´

c α +β 0.238 + 0.0807
= = = 0.267
lw 2α + 0.72 2(0.238) + 0.72

→ c = 0.267 (500cm) = 133.5cm

Pn 80686kg
1+ = 1+ = 1.34
As f y 56.72cm 2 x 4200kg / cm 2

(56.72cm 2 )(4200kg / cm 2 )(500cm)

Mn = (1.34)(1 − 0.267) = 58497094kg .cm = 584.97ton.m
2

φ M n = 0.714(584.97) = 417.67ton.m ≥ M u = 397.40ton.m

R/ 4#6 en las 4 celdas de los extremos y 17#5 en las celdas centrales, Grado 60.

Revisión del acero máximo en el muro según sección 9.7.7 y 9.5.3 del CSCR
M 487.02ton.m
= = 1.94 ≥ 1.0
Vd 51.35tonx 4.9m

ey = fy/Es = 4200kg/cm2 / 2.1x106kg/cm2 = 0.002 → 4ey = 0.008

0.008 + 0.003 0.003

= ⇒ c = 133.64cm
490cm c

A continuación se presenta una tabla donde se calculan las fuerzas asociadas a cada una
de las varillas. También se muestra la figura correspondiente al gráfico de
deformaciones y fuerzas que exige el CSCR.

/X-c/ fs Fuerza
Varilla X (cm) (cm) εs (kg/cm2) (kg)
1 10 123.64 0.00278 4200 11928.0 Comp.
2 30 103.64 0.00233 4200 11928.0 Comp.
3 50 83.64 0.00188 3942.92 11197.9 Comp.
 Pág. 14

4 70 63.64 0.00143 3000.09 8520.3 Comp.

5 90 43.64 0.00098 2057.26 4114.5 Comp.
6 110 23.64 0.00053 1114.43 2228.9 Comp.
7 130 3.64 0.00008 171.60 343.2 Comp.
8 150 16.36 0.00037 771.24 1542.5 Tensión
9 170 36.36 0.00082 1714.07 3428.1 Tensión
10 190 56.36 0.00127 2656.90 5313.8 Tensión
11 210 76.36 0.00171 3599.73 7199.5 Tensión
12 230 96.36 0.00216 4200 8400.0 Tensión
13 250 116.36 0.00261 4200 8400.0 Tensión
14 270 136.36 0.00306 4200 8400.0 Tensión
15 290 156.36 0.00351 4200 8400.0 Tensión
16 310 176.36 0.00396 4200 8400.0 Tensión
17 330 196.36 0.00441 4200 8400.0 Tensión
18 350 216.36 0.00486 4200 8400.0 Tensión
19 370 236.36 0.00531 4200 8400.0 Tensión
20 390 256.36 0.00575 4200 8400.0 Tensión
21 410 276.36 0.00620 4200 8400.0 Tensión
22 430 296.36 0.00665 4200 11928.0 Tensión
23 450 316.36 0.00710 4200 11928.0 Tensión
24 470 336.36 0.00755 4200 11928.0 Tensión
25 490 356.36 0.00800 4200 11928.0 Tensión

500cm

Xi
20cm
25 24 23 5 4 3 2 1

d = 490cm

emu = 0.003

es1
es2
es3

c = 133.64cm
es25 = 4ey = 0.008

es23
es24

Cs7 Cs6 Cs5 Cs4 Cs3 Cs2 Cs1

Ts25 Ts24 Ts10 Ts9 Ts8

Cm

a = 113.6cm

a = 0.85c = 0.85(133.64cm) = 113.6cm

Am= 113.6cm x 20cm = 2272cm2
 Pág. 15

Cm = 0.85f´m Am = (0.85x100kg/cm2x2272cm2)/1000 = 193.12ton

n =7
Cs = ∑ Csi = 50.26ton
i =1

n = 25
Ts = ∑T
i =8
si = 149.20ton

P = Cm + Cs – Ts = 193.12 + 50.26 – 149.20 = 94.18ton

P´ = Pcp + 0.75Pct + 0.525Pcs = 60.64 + 0.75 (12.23) + 0.00 = 69.81ton <<94.18ton

Cumple con el acero máximo!!!

Aunque la ductilidad local de los muros se supuso como moderada, se podría mejorar el
comportamiento de los muros rectangulares colocando platinas de confinamiento en los
extremos según lo recomienda la sección 9.7.8.2 del CSCR.

L1 = 60cm L2 = 0.10(lw) = 0.10 (500) = 50cm

L3 = 0.7c = 0.7 (133.5) = 93.5cm rige!

Usar platinas de 100cm de largo en ambos extremos del muro y en los dos primeros
niveles. Platinas de 2.5cm x 0.32cm.

Diseño en cortante según sección 9.7.5 del CSCR

Vu = 51.35ton calculado con un FED = 1.768 para una µ = 1.5
Se debe diseñar usando un FED = 2.5 que corresponde a µ = 1.0

→ Vu diseño = 51.35ton (2.5/1.768) = 72.61ton

Para nuestro caso el acero horizontal estará embebido en concreto a todo lo largo!

   M  P  
Vm =  1 − 0.44  u   f m´ + 0.25  u
  w
db

   Vu d    Ag  

Mu/(Vud) = 1.94 ≥ 1.0 OK! De la página 13

M 
1 − 0.44  u  = 1 − 0.44(1.0) = 0.56
 Vu d 
  57610kg  
Vm = 0.56 100kg / cm 2 + 0.25    (490cm)(20cm) = 68994kg = 69.0ton
  20cmx500cm  

Vu = ϕ (Vm + Vs ) ϕ = 0.6

72.61ton = 0.6 ( 69.0ton + Vs ) ⇒ Vs = 52.0ton

La separación máxima del acero horizontal se estimó en 60cm en la base del edificio;
sin embargo, se usará una separación de 20cm.
 Pág. 16

0.5 Ash f y d Vs Sh 52000kg (20cm)

Vs = ⇒ Ash = = = 1.01cm 2
Sh 0.5 f y d 0.5(4200kg / cm 2 )(490cm)

Se propone usar 1 #4 @ 20cm; Ash = 1.29cm2

0.5 Ash f y d 0.5(1.29cm 2 )(4200kg / cm 2 )(490cm)

Vs = = = 66371kg
Sh 20cm

Como Mu/(Vud) = 1.94 ≥ 1.0 se debe usar la ecuación 9-26.

Vn máximo = (1.06 f m´ )dbw = (1.06 100)kg / cm 2 (490cm)(20cm) = 103880kg = 103.88ton

Vn = 69.0ton + 66.4ton = 135.4ton ≥ Vn máximo = 103.88ton No cumple en teoría!

Comentario:
El propósito de las ecuaciones 9-25 y 9-26 del CSCR10 es evitar una
falla frágil en cortante. Estas ecuaciones fueron tomadas del código TMS 08 donde no
se incrementa el cortante del análisis para obtener un cortante de diseño conservador;
por lo tanto, se recomienda usar solamente una de estos criterios y no los dos!

Se muestra el diseño obtenido.

500cm

1 #4 @ 20cm

20cm

4 #6 17 #5 4 #6
 Pág. 17

Muro 1, sismo E-W

t = 20cm lw = 800cm f´m = 100kg/cm2 acero grado 60

Requisitos básicos de refuerzo.

Son idénticos a los del muro anterior excepto en cuanto el cálculo del momento mínimo.

CSCR 9.7.2.b
Mumin = 1.8 Mcr Mcr = S*fr

S = Ig/(lw/2) = 14.62m4 / 4m = 3.655m3 = 3.655 x 106 cm3

fr = 1.06√f´m = 1.06√(100) = 10.6kg/cm2

Mcr = 3.655 x 106 cm3 x 10.6kg/cm2 x 10-5 = 387.43ton.m

Mumin = 1.8 Mcr = 1.8 (387.43ton.m) = 697.37ton.m

Cargas de diseño.
Mu = 786.22ton.m (0.816) = 641.56ton.m ≤ Mumin = 697.37ton.m Rige el acero
mínimo!
Vu = 82.9ton (0.816) = 67.65ton

Cálculo de la carga axial

Área tributaria del entrepiso =

= (3.4m x 3.8m x ½) + (2.8m x 4.6m x ½) + (2 x 4.6m x ½ x 1m x 0.5m/4m) +
(2.8m x 4.6m x ½ x 1.25m/5m x 1m/4m) = 13.88m2

Carga permanente (Ver páginas 2 a 5 para los pesos!)

→ Pisos y techo
Pcp1 = [(4pisos x 0.5ton/m2) + (1techo x 0.06ton/m2)] (13.88m2) = 28.59ton

→ Peso propio del muro (Ver páginas 4 y 5)

Pcp2 = 15.3+ 14.7 + 14.1 + 12.1 + 5.07 = 61.27ton

Pcp = 28.59 + 61.27 = 89.86ton

Carga temporal (Ver páginas 3!)

Pct = [(4pisos x 0.2ton/m2) + (1techo x 0.04ton/m2)] (13.88m2) = 11.66ton

Resumen
P (ton) M (ton.m)
CP 89.86 -
CT 11.66 -
CS - 697.37
1.4CP 125.80 -
1.2CP + 1.6CT 126.49 -
1.05CP + 0.5CT + CS 100.18 697.37
0.95CP + CS 85.37 697.37
 Pág. 18

Diseño en Flexo-compresión según sección 9.7.6 del CSCR

Por ser un muro alado se deben usar las ecuaciones 9-27 a 9-33 del CSCR.

1.5 Pu 1.5 x85370kg

φ = 0.80 − ´
= 0.80 − = 0.736
Ae f m 1000cmx 20cmx100kg / cm 2

Diseño de muros de corte de concreto o mampostería. Alado.

Los muros podrán ser rectangulares o alados, simétricos o
asimétricos.

Datos

Pu = 85.37 ton f´c o f´m = 100 kg/cm2

Mu = 697.37 ton.m fy = 4200 kg/cm2
β1 = 0.85 Єcu o Єmu = 0.003
φ = 0.736 Es = 2.10E+06 kg/cm2
Pn = 115.99 ton Єy = 2.00E-03

n 6 5 4 3 2 1

b2

b1 b3

h1 h2 h3

Xi

Ecu
Es1
Esn
c

Geometría

b1 = 120 cm h1 = 20 cm
b2 = 20 cm h2 = 760 cm
b3 = 120 cm h3 = 20 cm
a= 19.65 cm c= 23.12 cm
lw = 800 cm
Fuerzas internas

Cc1 o Cm1 = 200.43 ton (Fuerza en el ala!)

Cc2 o Cm2 = 0.00 ton (Fuerza en el alma!)
Cc o Cm = 200.43 ton

ton ESTOS VALORES SE DEBEN

Cs = 27.67 ton T= 111.67 AJUSTAR!!!!

Cc + Cs - T = 116.43 ton OK!

 Pág. 19

fs As x fs
Capa nº Detalle As (cm2) Xi (cm) Єs /Єs/ (kg/cm2) (ton) M (ton.m)
1 6 nº 4 7.74 10.00 0.00170 0.00170 3574.81 27.67 3.63
2 1 nº 3 0.71 30.00 -0.00089 0.00089 1875.57 1.33 0.09
3 1 nº 3 0.71 50.00 -0.00349 0.00349 4200.00 2.98 0.80
4 1 nº 3 0.71 70.00 -0.00608 0.00608 4200.00 2.98 1.40
5 1 nº 3 0.71 90.00 -0.00868 0.00868 4200.00 2.98 1.99
6 1 nº 3 0.71 110.00 -0.01127 0.01127 4200.00 2.98 2.59
7 1 nº 3 0.71 130.00 -0.01387 0.01387 4200.00 2.98 3.19
8 1 nº 3 0.71 150.00 -0.01647 0.01647 4200.00 2.98 3.78
9 1 nº 3 0.71 170.00 -0.01906 0.01906 4200.00 2.98 4.38
10 1 nº 3 0.71 190.00 -0.02166 0.02166 4200.00 2.98 4.98
11 1 nº 3 0.71 210.00 -0.02425 0.02425 4200.00 2.98 5.57
12 1 nº 3 0.71 230.00 -0.02685 0.02685 4200.00 2.98 6.17
13 1 nº 3 0.71 250.00 -0.02944 0.02944 4200.00 2.98 6.77
14 1 nº 3 0.71 270.00 -0.03204 0.03204 4200.00 2.98 7.36
15 1 nº 3 0.71 290.00 -0.03463 0.03463 4200.00 2.98 7.96
16 1 nº 3 0.71 310.00 -0.03723 0.03723 4200.00 2.98 8.55
17 1 nº 3 0.71 330.00 -0.03982 0.03982 4200.00 2.98 9.15
18 1 nº 3 0.71 350.00 -0.04242 0.04242 4200.00 2.98 9.75
19 1 nº 3 0.71 370.00 -0.04502 0.04502 4200.00 2.98 10.34
20 1 nº 3 0.71 390.00 -0.04761 0.04761 4200.00 2.98 10.94
21 1 nº 3 0.71 410.00 -0.05021 0.05021 4200.00 2.98 11.54
22 1 nº 3 0.71 430.00 -0.05280 0.05280 4200.00 2.98 12.13
23 1 nº 3 0.71 450.00 -0.05540 0.05540 4200.00 2.98 12.73
24 1 nº 3 0.71 470.00 -0.05799 0.05799 4200.00 2.98 13.33
25 1 nº 3 0.71 490.00 -0.06059 0.06059 4200.00 2.98 13.92
26 1 nº 3 0.71 510.00 -0.06318 0.06318 4200.00 2.98 14.52
27 1 nº 3 0.71 530.00 -0.06578 0.06578 4200.00 2.98 15.12
28 1 nº 3 0.71 550.00 -0.06837 0.06837 4200.00 2.98 15.71
29 1 nº 3 0.71 570.00 -0.07097 0.07097 4200.00 2.98 16.31
30 1 nº 3 0.71 590.00 -0.07356 0.07356 4200.00 2.98 16.90
31 1 nº 3 0.71 610.00 -0.07616 0.07616 4200.00 2.98 17.50
32 1 nº 3 0.71 630.00 -0.07876 0.07876 4200.00 2.98 18.10
33 1 nº 3 0.71 650.00 -0.08135 0.08135 4200.00 2.98 18.69
34 1 nº 3 0.71 670.00 -0.08395 0.08395 4200.00 2.98 19.29
35 1 nº 3 0.71 690.00 -0.08654 0.08654 4200.00 2.98 19.89
36 1 nº 3 0.71 710.00 -0.08914 0.08914 4200.00 2.98 20.48
37 1 nº 3 0.71 730.00 -0.09173 0.09173 4200.00 2.98 21.08
38 1 nº 3 0.71 750.00 -0.09433 0.09433 4200.00 2.98 21.68
39 1 nº 3 0.71 770.00 -0.09692 0.09692 4200.00 2.98 22.27
40 6 nº 4 7.74 790.00 -0.09952 0.09952 4200.00 32.51 249.30
Momento

Cc(c-a/2) = 26.64 ton.m

Pn(lw/2-c) = 437.15 ton.m
Σ/fyAs(c-Xi)/
= 679.88 ton.m

Mn = 1143.68 ton.m Φ.Mn = 841.75 ton.m

R/ 6#4 en las alas y 1#3 en cada celda del alma, Grado 60.
 Pág. 20

Revisión del acero máximo en el muro según sección 9.7.7 y 9.5.3 del CSCR
Es evidente que para este muro los criterios de acero máximo se cumplen sobradamente.

Diseño en cortante según sección 9.7.5 del CSCR

Vu = 82.9ton calculado con un FED = 1.768 para una µ = 1.5
Se debe diseñar usando un FED = 2.5 que corresponde a µ = 1.0
→ Vu diseño = 82.9ton (2.5/1.768) = 117.22ton Para nuestro caso el acero horizontal
estará embebido en concreto a todo lo largo!

   M  P  
Vm =  1 − 0.44  u   f m´ + 0.25  u   dbw
A
   Vu d    g  
Mu 697.37ton.m
= = 1.06 ≥ 1.00
Vu d 82.9tonx7.9m
M 
1 − 0.44  u  = 1 − 0.44(1.0) = 0.56
 Vu d 
  85370kg  
Vm = 0.56 100kg / cm 2 + 0.25    (790cm)(20cm) = 105341kg = 105.34ton
  20cmx1000cm  

Vu = ϕ (Vm + Vs ) ϕ = 0.6

117.22ton = 0.6 (105.34ton + Vs ) ⇒ Vs = 90.03ton

La separación máxima del acero horizontal se estimó en 60cm en la base del edificio;
sin embargo, se usará una separación de 20cm.
0.5 Ash f y d VS 90030kg (20cm)
Vs = ⇒ Ash = s h = = 1.09cm 2
Sh 0.5 f y d 0.5(4200kg / cm 2 )(790cm)
Se propone usar 1 #4 @ 20cm; Ash = 1.29cm2

1 #4 @ 20cm 8,00

0,20

38 #3 1 #4 @ 20cm
en el alma

1,20
6 #4
en el ala

0,20
 Pág. 21

Diseño de los muros en los pisos superiores.

El diseño de los muros en los pisos superiores se debe revisar de forma semejante. A
partir del segundo entrepiso, se propone cortar varilla de por medio el acero vertical
quedando la mampostería parcialmente rellena a cada 40cm. Se deben calcular las
rigideces relativas de los muros tal y como se hizo en la página 8 pero usando para este
caso un h = 6m. Posteriormente se calculan los cortantes, momentos y cargas axiales a
ese nivel y se revisa el acero correspondiente. Se recomienda que el acero vertical o no
se cambie en su diámetro o que si se hace no se permita cambiarlo más allá de un
número de varilla (Ejemplo de #4 a #3). El momento mínimo de diseño para
mampostería parcialmente rellena es de 3 Mcr.

Empalmes de las varillas en la base de los muros.

Secciones 9.4.3.e y 9.4.3.f del CSCR10

Para varilla #4 grado 60 con db = 1.27cm

0.566db2 f y
lde = ≤ 52d b
K f m/

K1 = (20 – 1.27) / 2 = 9.4cm K2 = 20 – 1.27 = 18.7cm K3 = 5(1.27) = 6.4cm Rige!

0.566(1.27)2 (4200)
lde = = 59.9cm ≤ 52(1.27) = 66.0cmOK !
6.4 100

φ = 0.8 para mampostería clase A!

lde 59.9cm
lempalme = = = 74.9cm ≥ 40cmOK !
ϕ 0.8

R/ Usar empalmes de 75cm como mínimo.

 Pág. 22

Apéndice A

Propiedades de las secciones de los muros.

Las propiedades geométricas de los 4 tipos de muros que contiene el edificio se calculan
a continuación. Se recuerda que el ancho efectivo para las alas de los muros es igual a 6t
= 6 x 20cm = 120cm de acuerdo a la sección 9.3.3.g del CSCR.

Muros en el sentido $-S

Muro A y D Aw = 5m x 0.2m = 1m2 0.5 Ig = (0.5) (0.2m) (5m)3 (1/12) = 1.04m4

Muro B y C Aw = 4m x 0.2m = 0.8m2 0.5 Ig = (0.5) (0.2m) (4m)3 (1/12) = 0.533m4

Muros en el sentido E-W

Estos muros son alados y todos poseen alas cien por ciento efectivas.

Muro 1 Aw = 8m x 0.2m = 1.6m2 0.5 Ig = 7.31m4 (Ver página siguiente!)

Muro 2 y 3 Aw = 5m x 0.2m = 1.0m2 0.5 Ig = 1.96m4 (Ver página siguiente!)

Inercia en el sentido $-S

2 (1.04m4 + 0.533m4) = 3.15m4

Inercia en el sentido E-W

7.31m4 + 2 (1.96m4) = 11.23m4

El edificio es unas 3.6 veces más rígido en el sentido E-W que en el sentido N-S. Nótese
que a pesar de que la estructura posee más muros en el sentido N-S es en ese sentido
donde es más flexible y por lo tanto esa es la dirección donde se le debe revisar las
deformaciones laterales.

En la página siguiente se muestra la obtención de las propiedades geométricas de los

muros alados usando una hoja electrónica de cálculo. La figura dibujada al final muestra
la nomenclatura usada en el cálculo correspondiente de cada muro.
 Pág. 23

Calculo de propiedades de la sección del Muro 1 Eje x-x

2 2
Sección h b y A Ay d Ad Inercia
1 0.2 1.2 7.9 0.24 1.90 15.21 3.65 0.0008
2 7.6 0.2 4 1.52 6.08 0.00 0.00 7.3163
3 0.2 1.2 0.1 0.24 0.02 15.21 3.65 0.0008
4 0 0 7.8 0 0.00 14.44 0.00 0.0000
5 0 0 0.2 0 0.00 14.44 0.00 0.0000

Suma = 2.00 8.00 7.30 7.32

yb = 4.00 Area = 2.00 Sb = 3.65 yp bot = 4.00 Sección I

yt = 4.00 Inercia = 14.62 St = 3.65 yp top = 4.00 Sección I
0.5 Ig = 7.31 Z= 4.76 Sección I

Calculo de propiedades de la sección del Muro 2 o 3 Eje x-x

Sección h b y A Ay d2 Ad2 Inercia

1 0.2 1 4.9 0.2 0.98 5.76 1.15 0.0007
2 4.6 0.2 2.5 0.92 2.30 0.00 0.00 1.6223
3 0.2 1 0.1 0.2 0.02 5.76 1.15 0.0007
4 0 0 4.8 0 0.00 5.29 0.00 0.0000
5 0 0 0.2 0 0.00 5.29 0.00 0.0000

Suma = 1.32 3.30 2.30 1.62

yb = 2.50 Area = 1.32 Sb = 1.57 yp bot = 2.50 Sección I

yt = 2.50 Inercia = 3.93 St = 1.57 yp top = 2.50 Sección I
0.5 Ig = 1.96 Z= 2.02 Sección I

B1

B4 H1

H4 B2
H2
H5

B5 H3
B3
