Angamarca Jéssica
Santos Andrea

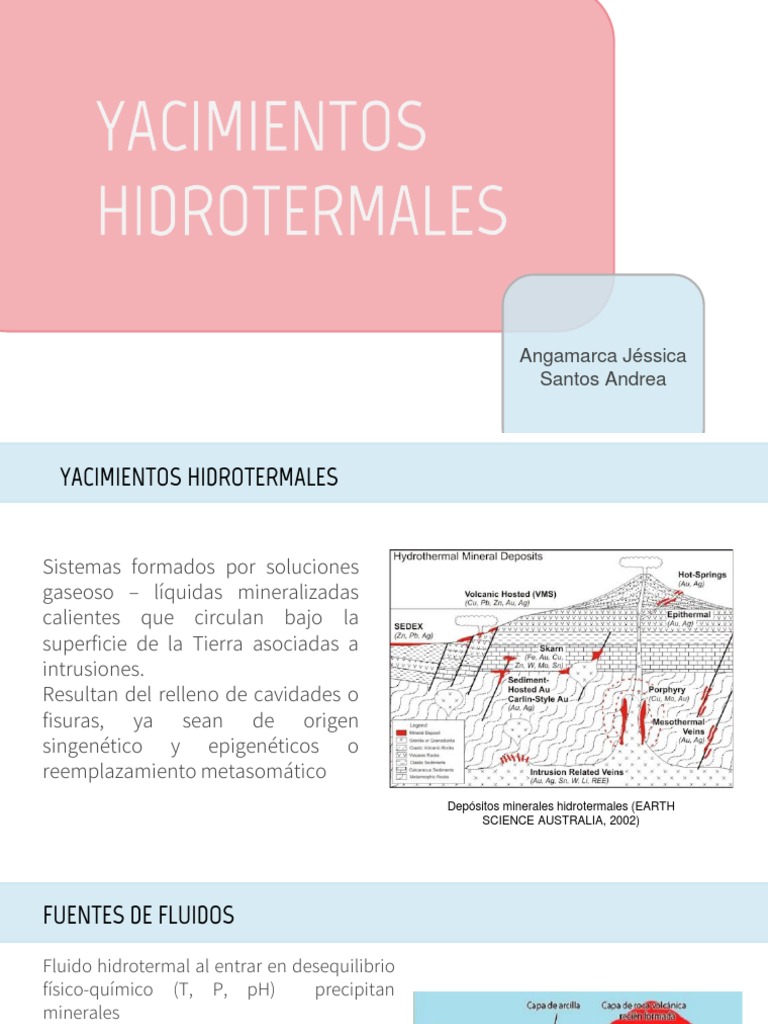

YACIMIENTOS HIDROTERMALES
Sistemas formados por soluciones
gaseoso – líquidas mineralizadas
calientes que circulan bajo la
superficie de la Tierra asociadas a
intrusiones.
Resultan del relleno de cavidades o
fisuras, ya sean de origen
singenético y epigenéticos o
reemplazamiento metasomático
Depósitos minerales hidrotermales (EARTH
SCIENCE AUSTRALIA, 2002)
FUENTES DE FLUIDOS
Fluido hidrotermal al entrar en desequilibrio
físico-químico (T, P, pH) precipitan
minerales
• Magmática: se separa del magma durante
cristalización y ascenso del magma.
Aguan en solución con el magma a prof. >
3-5Km
• Metamórfica: Agua producto de
deshidratación de minerales.
• Meteórica: Agua que penetra dentro de la
corteza, se calienta y enriquece en Fluido hidrotermal (NIPPONIA, 2008)
minerales.
• Connatas: Agua atrapada en poros.
FUENTES MAGMÁTICAS
Fuentes magmáticas juveniles
• Asociadas a magma basáltico subcortical
primario, que se separa en las zonas
superiores de la corteza
• Menas: Fe, Mn, T, Va, Cr, Ni, Cu, Pt
Fuentes magmáticas de asimilación
• Asociados a magmas intermedios
• Menas: Sn, W, Be, Li, Nb, Ta
Fuentes extra magmáticas
• Asimilan elementos de mena de rocas caja
enriqueciéndose en Si, Ca, Mg, K, Cl. Procesos durante el ascenso de la cámara magmática
• Menas: Zn, Pb, Au, F, Ni, Co (Griem, 2018)
FORMACIÓN DE FLUIDOS HIDROTERMALES
Primera ebullición: perdida de solubilidad
por descenso de presión y T°.
Segunda ebullición: durante la cristalización
del magma.
Fluido hidrotermal salino (Na, Cl):
fluidos + volátiles (H2S, SO2, HCl, HF, CO2 y
H2)
• T° crítica del agua es proporcional al
contenido de sal.
• Química del Fluido: Alcalino-ácido-
alcalino
Esquema de mineralización hidrotermal (Modificado
• Movimiento de fluidos debido a presión por Vaca, 2008).
de fase gaseosa
TRANSPORTE DE FLUIDOS HIDROTERMALES
Fases líquidas y gaseosas: son expulsadas del
magma a temperaturas entre 400 – 800°C
Transporte
• Se van enriqueciendo con ciertos elementos
y sustancias en solución.
• Fluidos se desplazan lateral y verticalmente
perdiendo temperatura y presión y pierde
capacidad de disolver
Conductos de transporte
• Principalmente fallas y diaclasas
• Vesículas, intersticios de sedimentos, cuevas
de disolución, brechas de colapso. Esquema de mineralización hidrotermal (Modificado
por Vaca, 2008).
YACIMIENTOS HIDROTERMALES
Temperatura de 300-500°C
Hipotermales Profundidad de 5 a 7km
Presión alta
Temperatura de 175-300°C
Mesotermales Profundidad de 2-5km
Presión 140-400atm
Temperaturas de 50 a 300°C
Epitermales Profundidad de 1-2km
Presión moderada-baja
Procesos durante el ascenso de la cámara magmática
(Griem, 2018)
DEPÓSITOS EPITERMALES
1. Están ligados a procesos volcánicos
en zonas de subducción
2. Se forman en condiciones
de temperatura que se encuentra entre
150°C - 300°C y en profundidades bajo
la corteza entre 1Km a 2Km
3. Presentan enriquecimiento general,
en agregados minerales que contienen
Au, Ag, As, B, Hg, S, Sb, Se, Te, Tl y U.
Modelo simplificado para los depósitos de alta,
intermedia y baja sulfuración (Sillitoe, 1995; González,
2008).
ESTRUCTURAS Y TEXTURAS
• Se encuentran asociados a estructuras
de origen volcánico como calderas,
domos, zonas de brecha, sistemas
regionales de fallas y fracturamiento
Mitchell y Balce (1990)
• El ascenso de los fluidos se da a través
de sistemas de fallas y fracturas
(control estructural), o a través de
estratos permeables de ahí la
importancia de dichas estructuras.
Texturas y estructuras. Espinoza (2020)
Epitermales AS
DEPÓSITOS EPITERMALES DE ALTA SULFURACIÓN Rocas volcánicas
Andesita a riodacita
relacionadas
Profundidad 500-2000m
Controles de
• También son conocidos como: oro-enargita, emplazamiento
Falllas a escala regional
cuarzoalunita, tipo Nansatsu, Ashley (1982). Se Extensión de alteración Área extensa
les denomina de alta sulfuración debido a que Argílica avanzada. Propilítica
en los fluidos mineralizantes, el azufre se
en zonas adyacentes, pirofilita
Alteración asociada
en profundidad, silícea en
presenta como S4+ en forma de SO2, con un depósitos someros
Minerales de alteración
pH ácido, y se encuentran en sistemas proximal
Alunita, pirofilita (profundidad)
volcánicos hidrotermales. Geometría cuerpo
Pequeño equidimensional
mineralizado
Alunita, pirofilita, barita,
Ganga
• Por su mayor temperatura y acidez alcanzan a azufre, caolinita, cuarzo
penetrar en rocas encajonantes, dando origen Carácter de
mineralización
Diseminada, relleno de
cavidades, alteración argílica
a cuerpos mineralizados vetiformes y cuerpos Pirita, enargita, calcopirita,
Minerales económicos
irregulares diseminados clave
calcosina, covellina, bornita,
oro, plata,
Sulfuros 10-90% volumen total
DEPÓSITOS EPITERMALES DE BAJA SULFURACIÓN
Epitermales BS
Rocas volcánicas
Basalto a riolita
relacionadas
Profundidad 0 - 1000 m
Controles de
Fallas o zonas de fractura
emplazamiento
• En los de BS o adularia-sericita, el azufre Extensión de alteración Área restringida
se presenta como S2- en forma de H2S
(reducido) y un pH cercano a neutro, en Alteración asociada Argilítica, propilítica, sericpitica
sistemas geotermales distales a la
fuente de calor. Minerales de alteración
proximal
Asericita o illita, +- adularia
• Generalmente dan origen a cuerpos Geometría cuerpo
Tamaño variable, tabular
como vetas o series de vetas, zonas de
mineralizado
Carbonatos, adularia, barita,
stockwork o “sheeted veins”
Ganga
fluorita, illita
• Mineralogía principal: Au, Ag y Carácter de
mineralización
Relleno de cavidades y filones,
en superficie stockwork
cantidades menores de Pb, Zn, y Cu Pirita, esfalerita, marcasita,
Minerales económicos
galena, oro, arsenopirita, plata,
clave
argentita, teluros
Sulfuros 1-20% volumen total
COMPARACIÓN DE CARACTERÍSTICAS
ALTERACIONES
Modelo idealizado para depósitos tipo epitermal
• Una zona de mineralización en un sistema fracturado
• La depositacion de metales preciosos a una profundidad de 300 metros
• Encima de la zona de mena drusas de cuarzo que disminuye progresivamente a superficie
• Los sulfuros hidrotermales descargan en la superficie como fuentes geotérmicas
• En la base dela zona de acumulación se dan dos tipos de terminación de mena.
• Las zonas de alteración son intensas alcanzando varios km de extension
DEPÓSITOS
MESOTERMALES
Presión y temperatura
moderadas (200 – 300ºC) y de 2 –
4 Km de profundidad.
Sulfuros incluyen calcopirita,
esfalerita galena , tetraedrita
La mayor parte presenta
fenómenos de reemplazamiento
Las alteraciones contienen
cantidades considerables de
sericita, cuarzo, ortoclasa, clorita.
Deposito mesotermal Tomado de: Corbett (2002)
DEPÓSITOS HIPOTERMALES
01 02 03
TEMPERATURA PROFUNDIDAD REGION
Profundidades Se encuentra en
Temperaturas de
considerables 3 regiones bastante
Formación altas
– 5 Km erosionadas
(300 – 500 ºC)
GÉNESIS DE LOS
DEPÓSITOS
GENESIS DE LOS DEPÓSITOS EPITERMALES
● Los depósitos epitermales se forman de aguas diluidas que
experimentan ebullición a temperaturas entre 200 y 300ºC.
● Se considera que los depósitos epitermales se forman con un Ph
cercano al neutro, a débilmente alcalina.
● Los fluido ascienden o migran lateralmente y se van enfriando
● Ocurre en todo tipo de rocas principalmente si tiene fracturas
Estructuras de yacimientos hidrotermales
Tomado de: Smirnov (1987)
ASOCIACIONES MINERALES
• En el sistema se tiene los yacimientos resultantes se llaman
"hipotermales", cuando se forman a más de 300’C, mesotermales,
cuando lo hacen entre 150 y 300ºC, y epitermales a menor
temperatura
• Cada zona tendrá ciertos minerales que cristalizan
preferentemente por los rangos de temperaturas tenemos las
siguientes asociaciones:
Estructuras de yacimientos hidrotermales
Tomado de: Smirnov (1987)
IDENTIFICACIÓN DE DEPÓSITOS HIDROTERMALES
Para que se descubra mineralización epitermal en depósitos que puedan explotarse
económicamente tiene que ser preservada de los efectos de erosión.
● En el campo se debe determinar los minerales presentes, características
mineralógicas y texturales.
● Determinar la distribución de minerales, la asociación de minerales hidrotermales y
paragénesis
● Caracterizar las alteraciones
● Definir las relaciones entre los minerales principales y secundarios, se debe buscar
evidencias de remplazamiento mineral.
PRESENTACIÓN EN ECUADOR
Los depósitos epitermales generalmente ocurren en bordes convergentes de placas, comúnmente en
emplazamientos volcano-plutónicos de margen continental
o Las rocas del Grupo Saraguro, del Eoceno medio al Mioceno temprano, son huéspedes
favorecidos para mineralización epitermal de oro en el sur del Ecuador
o Rocas de margen volcánico continental, intermedias a acidas, de edad Mioceno medio a tardío en
el terreno Chaucha también hospedan mineralización epitermal e.g. la Formación Quimsacocha
en la vecindad de la caldera Quimsacocha
o La Formación Cisarán del Mioceno superior es otro huésped potencialmente favorable por la
presencia de extensa alteración hidrotermal en el área de Chunchi.
YACIMIENTOS EPITERMALES EN EL ECUADOR
Intermedia
Alta sulfuración Baja sulfuración
sulfuración
Tixán Fruta del norte Gañarin
Pilzhum Zaruma - Portovelo Guanazán
El Mozo Río Blanco
Collay - Shineata Tres Chorreras
Pucurcu Chinapintza
Peggy
Gima
Loma Larga
El Corazón
Ejemplos en el Ecuador (PRODEMINCA,
2000)
EJEMPLOS
De Yacimientos
Hidrotermales en
Ecuador
Depósito epitermal de alta sulfuración
EL GUANACO
• De edad Paleocénica-Eocénica Inferior, que se explota
desde 1878 y se estima que ha producido entre 1,26-2,59
millones de toneladas de onzas de Au, actualmente tiene
una ley de 5g/t Au.
• La mineralización se desarrolló a partir de fallas primarias
en dirección ENE-WSW, estructuras secundarias E-O
formadas debido a un movimiento dextral (estructuras
extensionales).}
• Vetas de vuggy sílice y en menor cantidad de Cuarzo-
enargita
YACIMIENTO FRUTA DEL NORTE
CARACTERISTICAS FORMA CARACTERISTICAS MINERALOGÍA
Generales Depósito Mineralización Deposito
depósito epitermal de La mineralización se
La parte superior del Consiste en un Qz
oro-plata de caracteriza por un intenso
depósito se calcedonico a cristalino,
sulfuración veteado multifásico de
encuentra debajo de carbonatos de
intermedia cuya veta cuarzo-sulfuro ±
aproximadamente manganeso, calcita,
tiene una longitud stockwork de carbonato y
200 m de rocas adularia, barita,
aproximada de 1.670 brechamiento en
posmineralizadas, el marcasita y pirita, así
m, una profundidad secciones anchas. En la
sistema de fallas es la como esfalerita
de 700 m y un ancho parte central y norte del
peñas las cuales se subordinada, galena, y
que generalmente sistema en la que las leyes
cree que controlan la calcopirita, y trazas de
oscila entre 150 m y de oro y plata son
mineralización tetrahedrita y sulfosales
300 m mayores.
de plata
ALTERACIONES
● Alteraciones asociadas a
carbonatos
● Silicificación: Fm Suárez
● Arcilla-sericitización: Fm
Suárez
● Primera etapa de Pórfido:
Misahualli
Tomado de: [Link]
[Link]
Oro
Plata
Asociación Blenda – Pirita – Galena – Calcopirita
Carbonatos
Calcita
Cuarzo
Adularia
MINERALIZACIÓN
LOMA LARGA
Mapa minero del Ecuador, con recursos ya encontrados. (ARCOM, 2018)
Imagen. Informe NI 43-101 LOMA LARGA, Agosto 2016
GEOLOGÍA LOCAL
Fm Turupamba: tobas riolíticas y daciticas, en menor
cantidad lapilli. Esta formación está por debajo de la Fm.
Turi. (INV Metals, 2016).
Fm Turi: rocas sedimentarias fluviales. Sw se encuentran
conglomerados andesitícos gruesos y brechosos. Edad
Mioceno Tardío. (Morán, 2017).
Fm Tarquí: tobas acidad blancas y rojas de cuarzo,
meteorizazdas y caolinizadas, Su composición cambia al
norte a tobas mas finas, areniscas tifáceas y
conglomerados, existen restos vegetales y carbón. (INV
Metals, 2016).
Fm. Quimsacocha: Flujos de lava profiríticas andesíticas, con
fenocristales de plagioclasas frescos, además de tobas y
brechas de andesita distribuidas radialmente alrededor del
exterior de la caldera. Mioceno Tardío o más joven. (INV
Metals, 2016).
Geología Local(Tomado de: Informe NI-43-101,16/08/2016/INV-METALS)
ESTRUCTURAS
NW: Falla Gañarin. NNE-SW
Aparece en Zaruma y finaliza e n Quimsacocha.
Fallas sin-deposicionales, áreas de alteración
hidrotermal y concentración de intrusiones
subvolcánicas.
Controla la principal mineralización de Loma Larga.
SE: Falla Girón. NE-SW
Comprende pliegues cerrados, fallas inversas y
cabalgamientos NNE-N.
DGGM,1974: Falla Normal, lugares tiene una
convergencia hacia el NE y un carácter inverso.
Al sur se une con el Sistema Fallas Jubones.
Representación esquemática del Sistema de Fallas. Fuente: INV Minerales Ecuador S.A. –
Base de Datos, 2004
MINERALIZACIÓN Y ALTERACIÓN
Las zonas mineralizadas se caracterizan por múltiples brechas, eventos de
relleno de espacios abiertos por sulfuros como pirita, enargita, covelina,
calcopirita y luzonita o, en estados de sulfuración más bajos, tenantita y
tetraedrita.
El oro visible es raro. La mineralización de oro se encuentra, en su mayor parte
en uno de los siguientes conjuntos mineralógicos:
a) Sílice Vuggy más pirita de grano fino y enargita;
b) Pirita Masiva, incluida una pirita arsenical brillante;
c) Sílice Vuggy con bandas de sílice gris, con espacios rellenos de sulfuro y pirita
bandeada.
Tipos de Mineralización Fuente: IAMGOLD. El deposito epitermal de Au,Cu,Ag. Proyecto Quimsacocha,
provincia del Azuay,Ecuador.
ESTIMACIÓN DE RECURSOS & RESERVAS MINERALES
Estimación de Reservas Minerales de Loma Larga al 31 de octubre de 2018 (INV METALS, 2019)
TABLA DE RESUMEN
Temperatura Profundidad (m) Menas Ganga Alteración Ambiente Características
(°C)
Epitermal 200-50 <2000 Pirargirita, Proustita, Cuarzo, Propilítica, Ambientes Alta ley, bajo
Estibina, Acantita, calcedonia, Silica, Clorita, compresivos, tonelaje.
esfalerita, galena, adularia, calcita, sericita, Zeolitas, mineralización Mineralización
arsenopirita, electrum, dolomita, Arcillas, debido a fluidos con control
luzonita rodocrosita, Adularia, hidrotermales y estructural
fluorita aguas meteóricas
Mesotermal 300-200 2000-4000 Calcopirita, enargita, Cuarzo, Sericita, Sericítica, Ambientes Alta ley, bajo
bornita, Tetraedrita, carbonatos argilica, clorítica compresivos, tonelaje.
esfalerita, Calcosina, mineralización Mineralización
debido a fluidos con control
hidrotermales estructural +-
Diseminado
Hipotermal 500-300 3000-5000 Sheelita, Arsenopirita, Hornblenda, Metasomatismo Ambientes Alta ley, bajo
Calcopirita, galena, turmalina, compresivos, tonelaje.
Esfalerita, Casiterita, Topacio, biotita, mineralización Mineralización
Uranninita, Wolframita, flogopita, debido a fluidos con control
magnetita moscovita, hidrotermales estructural y
feldespatos diseminado
BIBLIOGRAFÍA
• Espinoza, A (2020). Yacimientos Hidrotermales para el curso de metalogénia,
México, UNAM
• Jovic, S. (2015). Marco tectónico y estructural del depósito epitermal de alta
sulfuración El
• Guanaco, Antofagasta Chile.
• PRODEMINCA, (2000). Depósitos epitermales en Cordillera Andina
• [Link]
• [Link]
• ´[Link]
• [Link]
