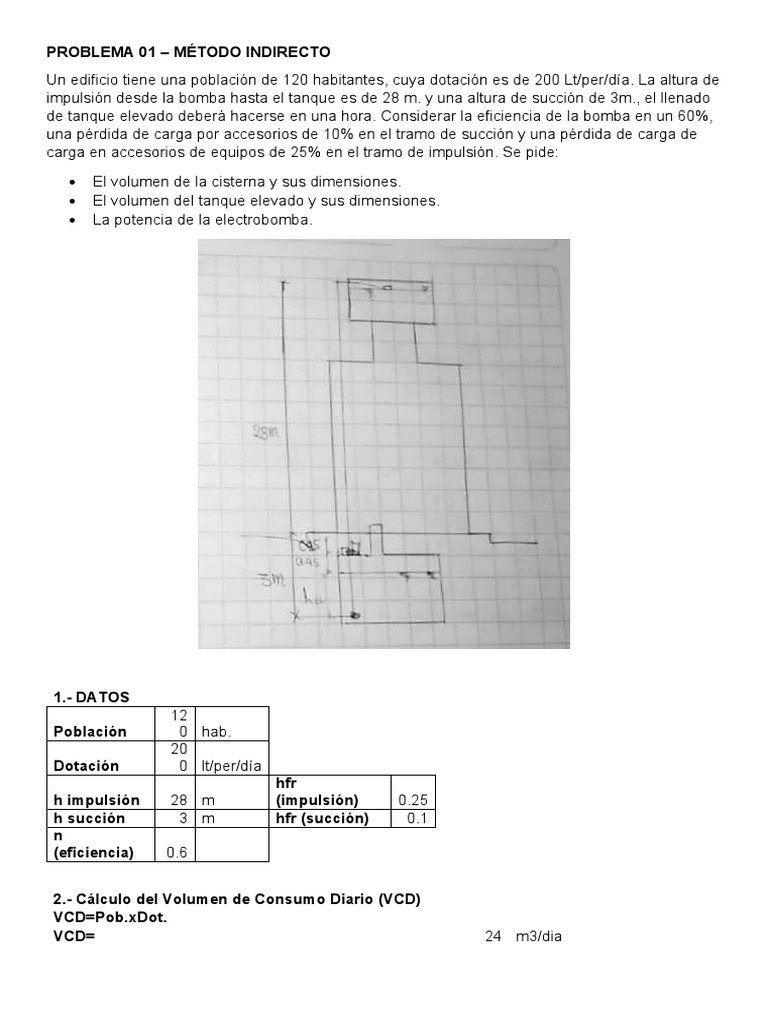

PROBLEMA 01 – MÉTODO INDIRECTO

Un edificio tiene una población de 120 habitantes, cuya dotación es de 200 Lt/per/día. La altura de
impulsión desde la bomba hasta el tanque es de 28 m. y una altura de succión de 3m., el llenado
de tanque elevado deberá hacerse en una hora. Considerar la eficiencia de la bomba en un 60%,
una pérdida de carga por accesorios de 10% en el tramo de succión y una pérdida de carga de
carga en accesorios de equipos de 25% en el tramo de impulsión. Se pide:
 El volumen de la cisterna y sus dimensiones.
 El volumen del tanque elevado y sus dimensiones.
 La potencia de la electrobomba.

1.- DATOS
12
Población 0 hab.
20
Dotación 0 lt/per/día
hfr
h impulsión 28 m (impulsión) 0.25
h succión 3 m hfr (succión) 0.1
n
(eficiencia) 0.6

2.- Cálculo del Volumen de Consumo Diario (VCD)

VCD=Pob.xDot.
VCD= 24 m3/dia
3.- Cálculo de Volumen de cisterna
Vc = (3/4)VCD Vc= 18 m3
3.1. Dimensiones de la cisterna
A/L = 2/3 A=Ancho
A = (2/3) L L=Largo

Método del tanteo

0.4
hl = Alt. Limpia 5 m.
hu= Alt. Útil
ht = Alt. Total 3 m.

ht=hu+hl+0.1 (ht =
Largo Ancho hu 5 Condición 3m.)
4 2.67 1.69 2.29
3.5 2.33 2.21 2.81
3.4 2.27 2.33 2.93
3.35 2.23 2.41 3.01 OK.
3.3 2.2 2.48 3.08

Otro
método
hu= 2.4 m.
Vc=(hu)x(AxL) Entonces L= 3.35 m.
Vc=(hu)x((2/3)L^2) : A= 2.23 m.

4.- Cálculo de Vol. De Tanque Elevado T.E.

VTE=(1/3)xVCD VTE= 8 m3

4.1. Dimensiones del

Tanque Elevado
(Base cuadrada)
hl= 0.45
hu = Alt. Útil
VTE=(a^2)xhu

Método del tanteo Condición Otro método

a hu VTE ht=hu+hl hu>=0.8 ht=a VTE=a^2(a-0.45)
2 2 8 2.45 Ok   Entonces
2.5 1.28 8 1.73 Ok   a= 2.16
2.2 1.65 8 2.1 Ok   VTE= 7.978176
2.25 1.58 8 2.03 Ok
2.15 1.73 8 2.18 Ok Ok.

5.- Cálculo del caudal de bombeo (Qb)

Qb=VTE/t_llenado Qb= 2.22 lt/seg 35.08 gpm
t_llenado= 1 hr

6.- Cálculo del diámetro de succión e impulsión

Según Tabla 3.2.
Diámetro de impulsión 1 1/2" 1.5 pulg. 0.04 m.
Diámetro de succión 2" 2 pulg. 0.05 m.
(Superior inmediato)

7.- Cálculo de altura dinámica total (HDT)

HDT=hs+hi+hfs+hfi 7.1. Cálculo de la pérdida de carga en succión (hfs)
hs=Alt. Est. Succión Q = 0.2788 C D^2.63 S^0.54 S= 0.03
hi=Alt. Est. hfs=(hs+L.eq.)
Impulsión Entonces: S
hfs=Pérd. Succión hfs= 0.1 m.
hfi=Pérd. Impulsión 7.2. Cálculo de la pérdida de carga en impulsión (hfs)
 Q = 0.2788 C D^2.63 S^0.54 S= 0.1
Entonces: hfs=(hs+L.eq.)S
hfs= 3.5 m.
7.3. Altura dinámica total
HDT= 34.6 m.

8.- Cálculo de la potencia de bomba

HP=(QbxHDT)/(75n) HP= 1.71 HP
