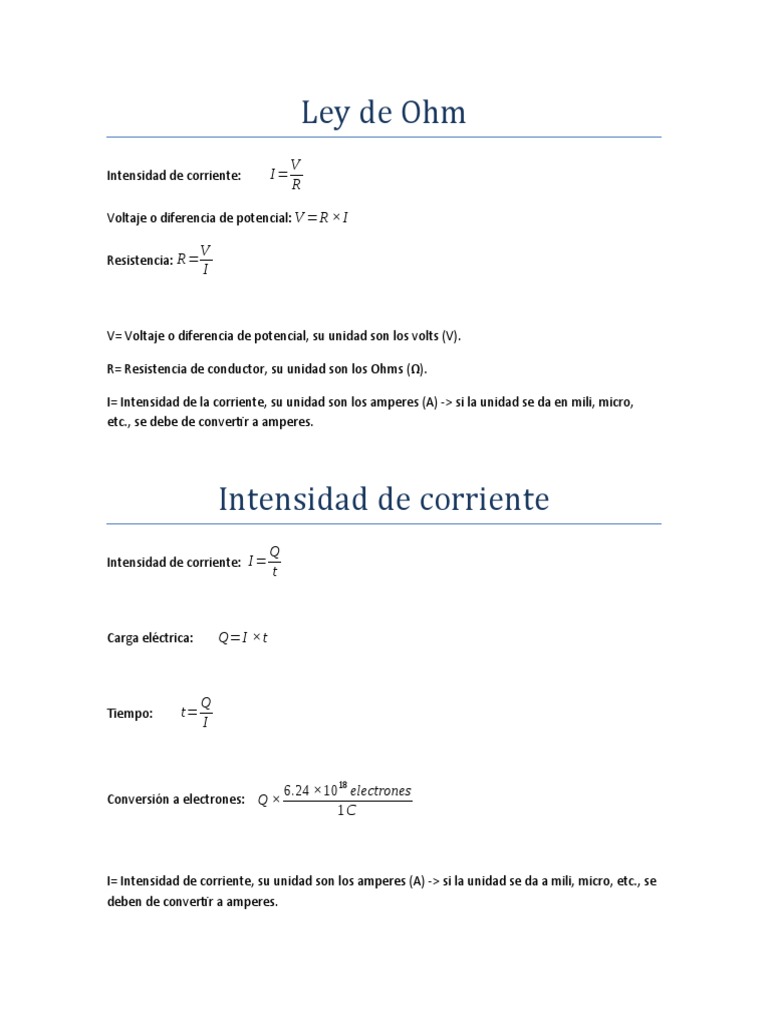

Ley de Ohm
V
Intensidad de corriente: I=
R
Voltaje o diferencia de potencial: V =R × I
V
Resistencia: R=
I
V= Voltaje o diferencia de potencial, su unidad son los volts (V).
R= Resistencia de conductor, su unidad son los Ohms (Ω).
I= Intensidad de la corriente, su unidad son los amperes (A) -> si la unidad se da en mili, micro,
etc., se debe de convertir a amperes.
Intensidad de corriente
Q
Intensidad de corriente: I =
t
Carga eléctrica: Q=I ×t
Q
Tiempo: t=
I
6.24 ×1018 electrones
Conversión a electrones: Q ×
1C
I= Intensidad de corriente, su unidad son los amperes (A) -> si la unidad se da a mili, micro, etc., se
deben de convertir a amperes.
Q= carga eléctrica, su unidad son los Coulombs (C)
t= tiempo que tarda en pasar la carga, su unidad son los segundos -> si la unidad se da en minutos,
horas, etc., se deben de convertir a segundos (s).
Resistencia elé ctrica o Resistividad
l
Resistencia: R=ρ
A
R× A
Material o resistividad: ρ=
l
E
ρ=
J
R× A
Longitud: l=
ρ
R
l= A
p
π ∅2
Formas de calcular A: A=
4
A=π r 2
I
A=ρ
R
4A
Diámetro: d= √
π
R= Resistencia. su unidad son los ohms (Ω).
Р= resistividad del conductor, su unidad son Ωm.
l= es la longitud del conductor en metros (m) -> si la unidad se da en cm, en km, etc., se deberá de
convertir en metros.
A= Es el área de la sección transversal, su unidad son los m 2 -> si la unidad se da en metros, cm,
etc., se deberá convertir a metros cuadrados.
N
E= Campo eléctrico, su unidad son .
C
A
J= densidad de corriente, su unidad es .
m2
r= es el radio, su unidad es en metros (m).
∅ = Es el diámetro, su unidad es en metros (m).
Conductancia Elé ctrica
1
Conductancia eléctrica: G=
R
A
G=σ
l
1
Conductividad: σ=
ρ
G= conductancia del alambre, su unidad son los Siemens (S).
1
σ =¿ la conductividad, su unidad es
Ωm
R= Resistencia. su unidad son los ohms (Ω).
Р= resistividad del conductor, su unidad son Ωm.
l= es la longitud del conductor en metros (m) -> si la unidad se da en cm, en km, etc., se deberá de
convertir en metros.
A= Es el área de la sección transversal, su unidad son los m 2 -> si la unidad se da en metros, cm,
etc., se deberá convertir a metros cuadrados.
Variació n de resistencia con la
temperatura
Resistencia: Rt =Ro ( 1+⍺ △ t )
Rt
Ro :
(1+⍺ t )
Rt −1
( )
Temperatura: Ro
t=
⍺
Rt = Resistencia total, su unidad son los ohms (Ω).
Ro = Resistencia a cierta temperatura, o temperatura inicial, su unidad son los ohms (Ω).
⍺=¿ coeficiente de la sustancia, su unidad es ° C−1 .
t= temperatura del conductor , su unidad son los °C.
Agrupamiento de Resistencias
Serie:
Rec = R1 + R2 + R3 ...
I I =I 1=I 2=I 3 ...
V t =V 1=V 2=V 3 …
Paralelo:
1
Req=
1 1 1
+ + …
R 1 R 2 R3
V t =V 1=V 2=V 3 …
I I =I 1 + I 2+ I 3 ...
Rec/Req= resistencias equivalente, su unidad son los ohms (Ω).
I I =¿ Intensidad total, su unidad son los amperes (A).
V t =¿ Voltaje total o diferencia de potencial, su unidad es el Volt (V).
Circuito Elé ctrico
Potencia eléctrica: P=VI
P
Corriente: I=
V
P
Voltaje: V=
I
V2
Potencia de disipación por efecto Joule: P=
R
P=I 2 R
Diferencia de potencial en extremos: V = √ PR
P
Corriente: I=
√ R
P
Resistencia: R=
I2
V2
Resistencia: R=
P
V2t
Energía transformada en calor por efecto Joule : W=
R
W =I 2 Rt
P= Potencia eléctrica, su unidad es el watt (W).
V= Voltaje o diferencia de potencial en sus extremos, su unidad son los Volts (V).
R= Resistencia, su unidad son los ohms (Ω).
I= Corriente, su unidad son los Amperios (A).
W= Energía transformada por efecto joule , su unidad es el Joule (J).
t= Intervalo de tiempo y durante la transformación de energía eléctrica en calor, su unidad son los
segundos (S).
