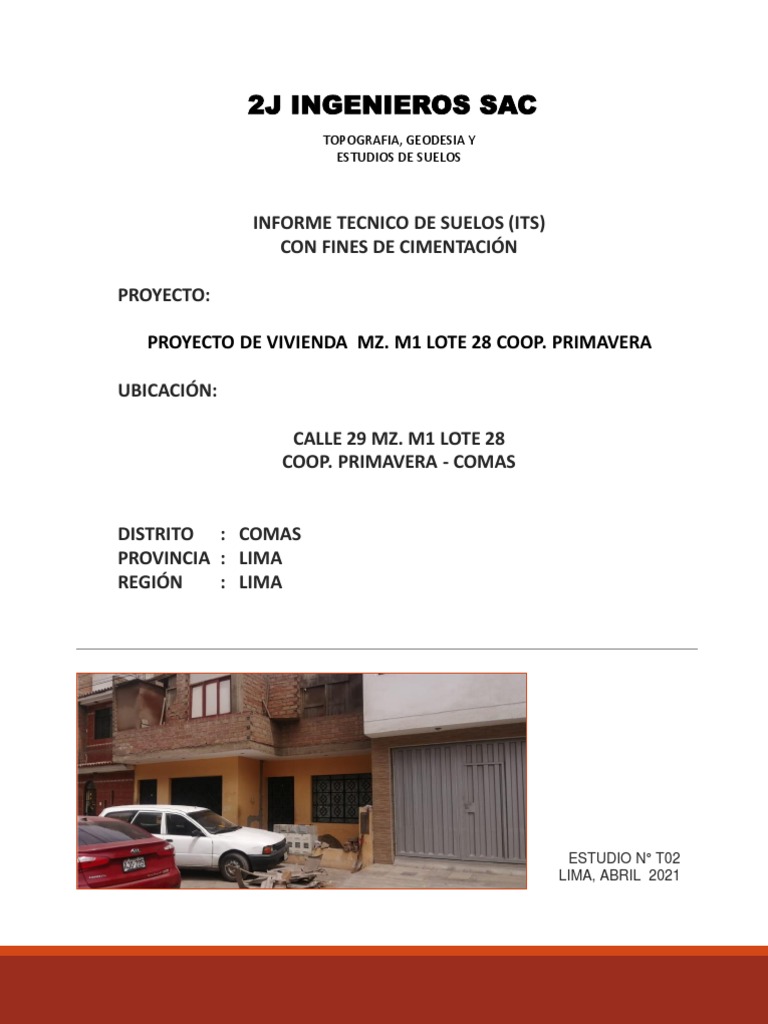

2J INGENIEROS SAC
TOPOGRAFIA, GEODESIA Y
ESTUDIOS DE SUELOS
INFORME TECNICO DE SUELOS (ITS)

CON FINES DE CIMENTACIÓN
PROYECTO:
PROYECTO DE VIVIENDA MZ. M1 LOTE 28 COOP. PRIMAVERA
UBICACIÓN:
CALLE 29 MZ. M1 LOTE 28

COOP. PRIMAVERA - COMAS
DISTRITO : COMAS
PROVINCIA : LIMA
REGIÓN : LIMA
ESTUDIO N° T02
LIMA, ABRIL 2021
2J INGENIEROS INFORME TÉCNICO DE SUELOS CON FINES DE CIMENTACIÓN ABR 2021
SAC MZ. M1 LOTE 28 COOP. PRIMAVERA COMAS
INDICE GENERAL
1. GENERALIDADES
1.1 Introducción
1.2 Ubicación y accesos al área de estudio
1.3 Objetivo del estudio
1.4 Programa de Trabajos citados
2. INVESTIGACIONES GEOTÉCNICAS
2.1 Fines de cimentación
3. ENSAYOS DE LABORATORIO
3.1 Ensayos Estándar
3.2 Ensayos Especiales
4. PERFIL ESTRATIGRÁFICO
5. ANÁLISIS DE CIMENTACIÓN
5.1 Tipo y Profundidad de los Cimientos
5.2 Cálculo de la Capacidad Portante
5.3 Cálculo de Asentamiento
6. CONCLUSIONES Y RECOMENDACIONES
6.1 Conclusiones
6.2 Recomendaciones
Av. Universitaria N°5962 – OFIC. 101 – COMAS – LIMA – PERU

Cel. 993374276 / RPC 997010483
Email: Jorge.corporacion.caran@gmail.com / jorge_tupia@hotmail.com
ANEXOS
Anexo I – ENSAYOS DE LABORATORIO

1. ENSAYOS DE CONO DE ARENA
2. ENSAYOS DE CLASIFICACIÓN
3. ENSAYO CORTE DIRECTO
Anexo II – PANEL FOTOGRÁFICO

Cel. 993374276 / RPC 997010483
1. GENERALIDADES
1.1 Introducción
El presente informe ha sido elaborado en base a la investigación geotécnica de campo y los
resultados de los ensayos de laboratorio, con el fin de obtener la capacidad portante del
terreno y el asentamiento para la cimentación de la edificacion existente.
1.2 Ubicación y Accesos al Área en Estudio
El área en estudio se encuentra ubicada en Coop. Primavera Mz M1 lote 28 en el distrito de
Comas, para llegar a la zona de estudio se sigue por la Av. Universitaria a la Altura del Parque
Zonal Sinchi Roca, por la Av. Jamaica hasta la Av. Retablo hasta la Calle 10 prosiguiendo por
la Calle 29 hasta el área de estudio, como se muestra en la figura N° 1.
Figura N° 1.- Ubicación del Proyecto en el distrito de Comas.

Cel. 993374276 / RPC 997010483
1.3 Objetivo del Estudio
El presente trabajo tiene por objetivo realizar el informe tecnico de suelos con fines de
cimentación para la verificación de la capacidad portante de la Edificación existente en la
Coop. Primavera Mz M1 lote 28 en el distrito de Comas.
Este estudio se ha realizado mediante una investigación geotécnica que involucra trabajos de
campo y ensayos de laboratorio, necesarios para definir la estratigrafía, las propiedades de
resistencia y deformación del terreno necesarios para la cimentación de la estructura
propuesta.
1.4 Programa de Trabajos Citados
Para realizar el presente estudio se desarrolló el siguiente programa de trabajo:
• Reconocimiento de la zona de estudio y ubicación de los sondajes para la exploración
geotécnica.
• Ejecución de 01 calicata de exploración para el análisis de cimentación.
• Ejecución de 01 ensayo de cono de arena para el análisis de cimentación.
• Obtención de muestras de campo.
• Ejecución de ensayos de laboratorio (ensayos estándar y especiales).
• Análisis e interpretación de los trabajos de campo y laboratorio
• Cálculo de capacidad portante.
• Conclusiones y recomendaciones.

Cel. 993374276 / RPC 997010483
2. INVESTIGACIONES GEOTÉCNICAS
La investigación de campo se ha efectuado de acuerdo a la Norma E-050 de Suelos y
Cimentaciones del Reglamento Nacional de Edificaciones.
Durante el desarrollo del estudio nuestra empresa 2J INGENIEROS ejecutó un programa de
investigacion geotécnica que fue llevado a cabo en el mes de Abril del 2021. La profundidad
de investigación es la siguiente:
• En calicata de exploración hasta 2.50m de profundidad máxima.
Se obtuvieron muestras alteradas, según la NTP 339.151, (prácticas normalizadas para la
presentación y transportes de muestras de suelo).
2.1 FINES DE CIMENTACIÓN
La exploración geotécnica de campo se inició con un reconocimiento previo de toda la zona
en estudio, para luego determinar la ubicación de la calicata para la obtención de las muestras
alteradas, con las que se determinarán las características geotécnicas del subsuelo con fines
de cimentación.
2.1.1 Calicatas de Exploración
Se efectuaron 01 calicata de exploración a cielo abierto, las cual fue llamada C–1;
alcanzándose una profundidad máxima de 2.50 m para fines de extracción de muestras
orientadas a la cimentación.
Las muestras fueron obtenidas de manera alterada ya que el tipo de material encontrado en
el nivel de cimentación es un material grava con presencia de arena.

Cel. 993374276 / RPC 997010483
Luego de realizar una clasificación manual y visual de los estratos encontrados en cada
calicata, se extrajeron muestras representativas, para su posterior análisis en el laboratorio
de mecánica de suelos y determinar de ésta manera las propiedades geotécnicas del
subsuelo.
Los ensayos de clasificación fueron realizados en laboratorios donde se cuenta con el material
necesario para la realización de las mismas, asi como los precidimientos normados de
procedimientos.
Adicionalmente al momento de realizar la excavación de la exploración se pudo realizar una
verificación de las profundidades de las cimentaciones de las columnas existentes que cuenta
con 0.97m aprox de nivel de desplante de las cimentaciones.
2.1.2 Ensayo de Cono de Arena
Este ensayo tiene por objeto medir la densidad de un suelo en el terreno, para esto se
realizaron varios pasos, los cuales son la medición de la densidad de la arena suelta usada
en el ensayo, la calibración del aparato y el ensayo propiamente dicho.
En la siguiente Tabla N° 1 se muestra el cuadro resumen del ensayo realizado en campo.
Tabla Nº 1.- Resumen De Cono de Arena para Análisis de Cimentación
Densidad
Sondaje Prof.
(gr/cm3)
C–1 1.50 1.86
El uso de este método está limitado generalmente a suelos en una condición de no saturados,
y no es recomendable para suelos muy suaves o desmenuzables (que se desmoronan
fácilmente), o estén en una condición de humedad tal que filtre al hoyo excavado.

Cel. 993374276 / RPC 997010483
3. ENSAYOS DE LABORATORIO
Con las muestras alteradas obtenidas en la exploración de campo, se realizaron los ensayos
de laboratorio estándar y ensayos especiales.
A continuación se presenta la relación de ensayos realizados:
3.1 ENSAYOS ESTÁNDAR
Entre los ensayos estándar realizados tenemos:
Ensayo de Clasificación de Suelos (ASTM – D 2487)
Contenido de Humedad Natural (ASTM – D 2216)
Análisis Granulométrico por Tamizado (ASTM – D 422)
Límites de Consistencia de Atterberg (ASTM – D 4318)
Tabla Nº 2.- Resumen De Exploraciones Geotécnicas Mediante Calicatas
Distribución Granulométrica
Sondaje Muestra Profundidad SUCS
% Grava % Arena % Finos
M–1 0.10 – 1.30 SC 0.0 72.1 27.9
C-1
M–2 1.30 – 2.50 GW 69.3 28.1 2.6
Tabla Nº 3.- Resumen de Ángulos de Ensayo Corte Directo
Ángulo
Sondeo Muestra Prof. (m) Densidad Fricción
ф
C–1 M–1 1.50 1.86 30°

Cel. 993374276 / RPC 997010483
4. PERFIL ESTRATIGRÁFICO
En base a la exploración de campo, los resultados de los ensayos de laboratorio y la
información revisada se ha definido el siguiente perfil estratigráfico en toda el área de estudio.
Tabla Nº 4.- Descripción de estratigrafía del terreno.
Sondeo Prof. (m) Muestra Descripción
0.00 – 0.10 - Material de cobertura.

Se encontro material arenoso con presencia de arcilla y limo
0.10 – 1.30 M–1 de color marron oscuro, con presencia escasa de grava, de
consistencia compacta.
C–1
Se encontró material grava de canto rodado con mezcla de
arena, la grava encontrada es de diversos tamaños desde 1
1.30 – 2.50 M–2 pulgada hasta 8 pulgadas como maximo en una proporcion
de 50% del total, de color marrón oscuro, de consistencia
semi compacto.
Nivel Freático
En el área de estudio una vez realizada la exploración a cielo abierto (calicata) se observó
que no hay presencia del nivel freático en la zona.

Cel. 993374276 / RPC 997010483
5. ANÁLISIS DE LA CIMENTACIÓN
5.1 CÁLCULO DE LA CAPACIDAD PORTANTE
A la profundidad antes mencionada los cimientos se apoyarán sobre estrato de grava de canto
rodado con presencia de material arenoso, cuyas características de resistencia están dadas
por su ángulo de fricción interna (°), la cual se puede determinar mediante el ensayo de Corte
Directo donde se mencionados en la Tabla N° 3, para una profundidad de 1.50m por debajo
del piso terminado.
Luego, considerando la teoría de Karl Terzaghi, la Capacidad Portante Admisible se puede
calcular mediante la siguiente relación:
1
qu =S c C N c + S  B N  + S q  .q N q
2
Donde:
qu = capacidad última de carga
qad = capacidad admisible de carga
Fs = factor de seguridad = 3
 = peso unitario del suelo (ton/m3)
Df = profundidad de cimentación
Nc, N , Nq = parámetros de capacidad portante en función de 
Sc, S, Sq = factores de forma (Vesic, 1973).

Cel. 993374276 / RPC 997010483
Tabla Nº 5.- Cuadro Resumen de Parámetros para Relación de Terzaghi
Ángulo
Parámetros
de Parámetro de ø Factores de Forma
Cimentación
Fricción
Df (m) 1.50 Nc 30.14 Sc 1.61
Ɣ (t/m3) 1.86 NƔ 22.40 SƔ 0.60
30°
Cohesión
0.00 Nq 18.40 Sq 1.58
(t/m2)
Evaluando en la fórmula de Terzaghi, para una cimentación cuadrada de 1.00m de lado y una
profundidad de desplante de 1.50m, lo que indica que se cimentará en el estrato de grava con
arena, en la siguiente tabla se muestra la capacidad portante obtenida para una profundidad
de 1.50m por debajo del nivel del piso terminado.
Tabla Nº 6.- Cuadro Resumen de Capacidad Portante – Profundidad 1.50m
Ángulo de Capacidad
Ɣ (t/m3) Ancho de Zapata
Fricción Portante
1.00m x 1.00m 3.12 kg/cm2
30° 1.86 1.20m x 1.20m 3.20 kg/cm2
1.50m x 1.50m 3.32 kg/cm2
5.2 CÁLCULO DE ASENTAMIENTO
Se ha realizado la verificación por asentamiento elástico debiendo llegar como máximo, a una
deformación de 1” (2.54cm) como deformación máxima para zapatas cuadradas. Se ha
utilizado el método elástico para el cálculo de asentamientos inmediatos. El asentamiento
elástico inicial según la Teoría de Elasticidad de Lambe y Whitman, 1969 (Ref. 3), está dada
por:
qB (1 − u 2 )
Si = If
Es

Cel. 993374276 / RPC 997010483
Donde:
Si = Asentamiento en cm
u= Relación de Poisson
If = Factor de forma (cm/m) en cimentación circular
Es = Módulo de elasticidad (ton/m2)
q= Presión de trabajo (ton/m2)
B= Ancho de la cimentación
Para el material encontrado se tiene los siguientes valores:
Tabla Nº 7.- Cuadro Resumen de Factores para Asentamientos
Parámetro Valor
u 0.25
Es (t/m2) 8000
De lo expuesto se calcula los asentamientos respectivos y se obtuvo los siguientes resultados.
Tabla Nº 8.- Cuadro Resumen de Asentamientos
Q.act S (cm) S (cm) Flexible

Df (m) B
(ton/m2) Rígida Centro
1.00 1.00 30.00 0.29 0.39
1.00 1.20 20.83 0.24 0.33
1.00 1.50 13.33 0.19 0.26
1.00 2.00 7.50 0.14 0.20
Tabla Nº 9.- Cuadro Resumen de Parámetros Encontrados
Profundidad Factor de Presión Asentamiento

de cimentación seguridad Admisible total
1.50m 3 3.12 kg/cm2 0.39 cm

Cel. 993374276 / RPC 997010483
6. CONCLUSIONES Y RECOMENDACIONES
6.1 CONCLUSIONES
• El presente informe ha sido elaborado en base a la investigación geotécnica de campo y
los resultados de los ensayos de laboratorio, con el fin de obtener la capacidad portante
del terreno y el asentamiento en la Coop. Primavera en Mz. M1 Lote 28 en el distrito de
Comas.
• El perfil de suelo presente en el área es de la siguiente manera:
Sondeo Prof. (m) Muestra Descripción
0.00 – 0.10 - Material de cobertura.

Se encontró material arenoso con presencia de arcilla y limo
0.10 – 1.30 M–1 de color marrón oscuro, con presencia escasa de grava, de
consistencia compacta.
C–1
Se encontró material grava de canto rodado con mezcla de
arena, la grava encontrada es de diversos tamaños desde 1
1.30 – 2.50 M–2 pulgada hasta 8 pulgadas como máximo en una proporción
de 50% del total, de color marrón oscuro, de consistencia
semi compacto.
• Profundidad de Cimentación; se recomienda cimentar a una profundidad de 1.50m por
debajo del nivel de piso terminado, lo cual nos indica que se cimentará en estrato de Grava
con Arena (GW). La capacidad encontrada en la zona es como sigue:
Profundidad Ancho (B) Qadm

(m) (m) (kg/cm2)
1.50 1.00 3.12
• Los asentamientos; están dentro de los parámetros establecidos, menores a 1 pulgada
como sugiere el Reglamento Nacional, lo cual está dentro de lo permisible.

Cel. 993374276 / RPC 997010483
6.2 RECOMENDACIONES
• Según se pudo apreciar al momento de la excavación, la estructura existente tiene como
profundidad de cimentación de 0.97m. lo cual indica que se cimentó en la capa de Arena
Arcillosa con presencia escasa de grava.
• La capa mencionada de arena arcillosa con escasa presencia de grava, posee menor
capacidad portante comparado con la capa encontrada debajo de la capa mencionada, por
poseer menores propiedades fisicas y mecánicas, por lo que su capacidad portante es de
menor grado y el asentamiento es de mayor amplitud, por lo que se recomienda no cimentar
en la medida de lo posible en dicho tipo de material.
• La segunda encontrada es de tipo grava con arena (GW), la cual posee mejores
propiedades físicas y mecánicas, y por lo encontrado en los ensayos de laboratorio y según
los cálculos realizados para un desplante de 1.50m se encontró la capacidad portante como
sigue:
Ángulo de Capacidad
Ɣ (t/m3) Ancho de Zapata
Fricción Portante
1.00m x 1.00m 3.12 kg/cm2
30° 1.86 1.20m x 1.20m 3.20 kg/cm2
1.50m x 1.50m 3.32 kg/cm2
• Por lo que es más recomendable realizar las futuras cimentaciones a dicha profundidad y
en la capa de Grava con Arena (GW), por poseer mejores propiedades físicas y mecánicas,
y por correlación, mejor capacidad portante y menor grado de asentamiento.

Cel. 993374276 / RPC 997010483
ANEXOS
ANEXO I
ENSAYOS DE LABORATORIO
ENSAYO DE CONO DE ARENA
2J INGENIEROS SAC LABORATORIO DE MECÁNICA DE SUELOS
Estudios de EMS y Geotecnia
ENSAYO DE CONO DE ARENA

(ASTM D1556 - D2216 NTP 339.143 )
SOLICITANTE : Familia Zavala Aguilar

PROYECTO : ITS con Fines de Cimentación Mz. M1 Lote 28 Coop. Primavera - Comas
UBICACION : Coop. Primavera Mz. M1 Lt. 28 - Comas

FECHA : Abril 2021
CALICATA :C-1 REALIZADO : J.S.T.
PROFUNDIDAD : 1.50 m. REVISADO : J.C.O.
DATOS DE TERRENO:
DENSIDAD DE ARENA : 1.41 gr / cm3.

PESO DE FRASCO + CONO ANTES DE USAR : 7200.00 gr.
PESO DE FRASCO + CONO DESPUES DE USAR : 2585.60 gr.
PESO DE ARENA USADA ( HUECO + CONO ) : 4614.40 gr.
PESO DE ARENA EN AGUJERO : 3152.40 gr.
VOLUMEN DEL AGUJERO : 2235.74 cm3.
DATOS DE LABORATORIO
PESO DE RECIPIENTE + SUELO HUMEDO : 4250.30 gr.

PESO DE RECIPIENTE : 85.60 gr.
PESO DEL SUELO HUMEDO : 4164.70 gr.
PESO DE RECIPIENTE + SUELO SECO : 4188.70 gr.
PESO DEL SUELO SECO : 4103.10 gr.
CONTENIDO DE HUMEDAD % : 1.50 %
DENSIDAD DE SUELO
DENSIDAD HUMEDA ( Densidad Saturada) : 1.86 gr / cm3.

DENSIDAD SECA (Peso Especifico) : 1.84 gr / cm3.
ENSAYOS DE CLASIFICACIÓN
ENSAYOS ESTÁNDAR DE CLASIFICACIÓN
2J INGENIEROS SAC NPT 339-128 - ASTM D422 CONTENIDO HUMEDAD NPT 339-127 - ASTM D2216

UBICACIÓN : Coop. Primavera Mz. M1 Lt. 28 - Comas
FECHA: Abril 2021
Calicata C-1 DIAGRAMA DE FLUIDEZ

Muestra M-1
40.00
Profundidad (m) 0.10 - 1.30
%
Malla Peso % retenido % que
N° Abertura (mm) retenido retenido acumula pasa
Humedad
do
3" 76.200 0.0 0.0 0.0 100.0 20.00
2" 50.800 0.0 0.0 0.0 100.0

PORCENTAJE ACUMULADO
ANALISIS GRANULONETRICO
1 1/2 " 38.100 0.0 0.0 0.0 100.0

1" 25.400
QUE PASA (%)
0.0 0.0 0.0 100.0

POR TAMIZADO
3/4" 19.100 0.0 0.0 0.0 100.0

ASTM-D422
0.00
3/8" 9.520 0.0 0.0 0.0 100.0 10.00 100.00
Número de golpe
Nº 4 4.760 0.0 0.0 0.0 100.0
Nº 10 2.000 42.2 8.3 8.3 91.7
Nº 20 0.840 75.2 14.7 23.0 77.0
Nº 40 0.425 85.2 16.7 39.7 60.3 Distribución Granulométrica
Nº 60 0.250 63.2 12.4 52.1 47.9
Nº 140 0.106 47.1 9.2 61.3 38.7 GG% 0.0
% Grava
Nº 200 0.075 55.2 10.8 72.1 27.9 GF% 0.0 0.0
Contenido de Humedad ASTM-D2216 (%) 3.72 AG% 8.3
Límite Líquido ( LL ) ASTM-D423 (%) 16 % Arena AM% 31.4
Límite Plástico ( LP ) ASTM-D424 (%) 9 AF% 32.4 72.1
Indice Plástico ( IP ) (%) 7 % Finos 27.9
Clasificación ( S.U.C.S. ) : SC
Clasificación ( AASHTO ) :
Indice de Grupo :
Nombre de grupo : Arena arcillosa
Descripción ( AASHTO ) : BUENO
Observaciones:
CURVA GRANULOMETRICA
Arena Grava
Limo y Arcilla
Fina Media Gruesa Fina Gruesa
0.074 0.420 2.00 4.76 19.10 76.20
100
80
% acumulado que pasa
60
40 C - 1/M - 1
20
0
0.01 0.10 1.00 10.00 100.00
Diametro de las partículas (mm)
ENSAYOS ESTÁNDAR DE CLASIFICACIÓN
2J INGENIEROS SAC NPT 339-128 - ASTM D422 CONTENIDO HUMEDAD NPT 339-127 - ASTM D2216

UBICACIÓN : Coop. Primavera Mz. M1 Lt. 28 - Comas
FECHA: Abril 2021
Calicata C-1 DIAGRAMA DE FLUIDEZ

Muestra M-2
40.00
Profundidad (m) 1.30 - 2.50
%
Malla Peso % retenido % que
N° Abertura (mm) retenido retenido acumula pasa
Humedad
do
3" 76.200 0.0 0.0 17.3 100.0 20.00
2" 50.800 165.3 17.3 17.3 82.7

PORCENTAJE ACUMULADO
ANALISIS GRANULONETRICO
1 1/2 " 38.100 172.3 18.1 35.4 64.6

1" 25.400
QUE PASA (%)
105.4 11.0 46.4 53.6

POR TAMIZADO
3/4" 19.100 93.6 9.8 56.3 43.7

ASTM-D422
0.00
3/8" 9.520 63.3 6.6 62.9 37.1 10.00 100.00
Número de golpe
Nº 4 4.760 60.7 6.4 69.3 30.7
Nº 10 2.000 48.8 5.1 74.4 25.6
Nº 20 0.840 79.2 8.3 82.7 17.3
Nº 40 0.425 65.8 6.9 89.6 10.4 Distribución Granulométrica
Nº 60 0.250 40.1 4.2 93.8 6.2
Nº 140 0.106 25.1 2.6 96.4 3.6 GG% 56.3
% Grava
Nº 200 0.075 9.3 1.0 97.4 2.6 GF% 13.0 69.3
Contenido de Humedad ASTM-D2216 (%) 1.58 AG% 5.1
Límite Líquido ( LL ) ASTM-D423 (%) - % Arena AM% 15.2
Límite Plástico ( LP ) ASTM-D424 (%) NP AF% 7.8 28.1
Indice Plástico ( IP ) (%) - % Finos 2.6
Clasificación ( S.U.C.S. ) : GW
Clasificación ( AASHTO ) :
Indice de Grupo :
Nombre de grupo : Grava bien gradada con arena
Descripción ( AASHTO ) : BUENO
Observaciones:
CURVA GRANULOMETRICA
Arena Grava
Limo y Arcilla
Fina Media Gruesa Fina Gruesa
0.074 0.420 2.00 4.76 19.10 76.20
100
80
% acumulado que pasa
60
40 C - 1/M - 2
20
0
0.01 0.10 1.00 10.00 100.00
Diametro de las partículas (mm)
ENSAYO CORTE DIRECTO
LABORATORIO DE MECÁNICA DE SUELOS
2J INGENIEROS SAC
ENSAYO DE CORTE DIRECTO

(ASTM - D3080)
SOLICITADO : Familia Zavala Aguilar

UBICACIÓN: Coop. Primavera Mz. M1 Lt. 28 - Comas
FECHA: Abril 2021
Sondaje : C-1
Muestra: M-1
Prof.(m): 1.50 m
Clasf.: GW
Ensayo Nº : I II III
DATOS INICIALES:
Area del espécimen (cm2) 28.27 28.27 28.27
Volumen del espécimen (cm3) 56.55 56.55 56.55
Densidad húmeda inicial (gr/cm3) 1.88 1.88 1.88
Densidad seca inicial (gr/cm3) 1.85 1.85 1.85
Cont. de humedad inicial (%) 1.60 1.60 1.60
DATOS FINALES:
Densidad húmeda final (gr/cm3) 2.03 1.91 1.88
Densidad seca final (gr/cm3) 2.00 1.88 1.85
Cont. de humedad final (%) 1.60 1.60 1.60
Esfuerzo normal 1.00 2.00 4.00

Esfuerzo de corte maximo 0.55 1.38 2.51
Angulo de friccion interna : 30.0 º

Cohesion (Kg/cm2) : 0.00
LABORATORIO DE MECÁNICA DE SUELOS
2J INGENIEROS SAC
ENSAYO DE CORTE DIRECTO

(ASTM - D3080)
SOLICITADO : Familia Zavala Aguilar ESTADO: Alterado

PROYECTO : ITS con Fines de Cimentación Mz. M1 Lote 28 Coop. Primavera - Comas MUESTRA: M-1
UBICACIÓN : Coop. Primavera Mz. M1 Lt. 28 - Comas SONDAJE: C-1

FECHA : Abril 2021 Clasf.: GW
DEFORMACION TANGENCIAL vs. ESFUERZO DE CORTE ESFUERZO NORMAL vs. ESFUERZO DE CORTE
3.00
III 3.50
2.50
Esfuerzo de Corte (kg/cm2)

3.00
Esfuerzo Corte (kg/cm2)
2.00
2.50
y = 0.6377x - 0.006
1.50 2.00
II
1.50
1.00
1.00
I f = 30.00º
0.50 0.50 c = 0.0 Kg /cm2
0.00
0.00 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5
0.0 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10.0 11.0 12.0
Esfuerzo Normal (kg/cm2)
Deformación (%)
ANEXO II
PANEL FOTOGRÁFICO
FOTOGRAFIA N° 1 y N° 2.-
Se aprecia la excavación de la exploración C-1,

llegando a una profundidad de 2.50m.
La excavación se realizó en la fachada principal

del predio en estudio. Se encontró una capa
superficial, siguiendo debajo una capa de material
arenoso arcilloso y continuando debajo de esta
capa, terreno conformado por arena y grava de
diversos tamaños. No se encontró nivel freático en
la excavación.
Se aprecia en una de las caras una cimentación

existente de una profundidad de 0.97m.

Cel. 993374276 / RPC 997010483

Its Comas

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Its Comas

Cargado por

Copyright:

Formatos disponibles

2J INGENIEROS SAC

INFORME TECNICO DE SUELOS (ITS)

PROYECTO DE VIVIENDA MZ. M1 LOTE 28 COOP. PRIMAVERA

CALLE 29 MZ. M1 LOTE 28

Av. Universitaria N°5962 – OFIC. 101 – COMAS – LIMA – PERU

Anexo I – ENSAYOS DE LABORATORIO

Anexo II – PANEL FOTOGRÁFICO

Av. Universitaria N°5962 – OFIC. 101 – COMAS – LIMA – PERU

El presente informe ha sido elaborado en base a la investigación geotécnica de campo y los

terreno y el asentamiento para la cimentación de la edificacion existente.

1.2 Ubicación y Accesos al Área en Estudio

El área en estudio se encuentra ubicada en Coop. Primavera Mz M1 lote 28 en el distrito de

la Calle 29 hasta el área de estudio, como se muestra en la figura N° 1.

Figura N° 1.- Ubicación del Proyecto en el distrito de Comas.

Av. Universitaria N°5962 – OFIC. 101 – COMAS – LIMA – PERU

1.3 Objetivo del Estudio

cimentación para la verificación de la capacidad portante de la Edificación existente en la

Coop. Primavera Mz M1 lote 28 en el distrito de Comas.

campo y ensayos de laboratorio, necesarios para definir la estratigrafía, las propiedades de

resistencia y deformación del terreno necesarios para la cimentación de la estructura

1.4 Programa de Trabajos Citados

Para realizar el presente estudio se desarrolló el siguiente programa de trabajo:

• Reconocimiento de la zona de estudio y ubicación de los sondajes para la exploración

• Ejecución de 01 calicata de exploración para el análisis de cimentación.

• Ejecución de 01 ensayo de cono de arena para el análisis de cimentación.

• Obtención de muestras de campo.

• Ejecución de ensayos de laboratorio (ensayos estándar y especiales).

• Análisis e interpretación de los trabajos de campo y laboratorio

• Cálculo de capacidad portante.

Av. Universitaria N°5962 – OFIC. 101 – COMAS – LIMA – PERU

La investigación de campo se ha efectuado de acuerdo a la Norma E-050 de Suelos y

Cimentaciones del Reglamento Nacional de Edificaciones.

Durante el desarrollo del estudio nuestra empresa 2J INGENIEROS ejecutó un programa de

• En calicata de exploración hasta 2.50m de profundidad máxima.

Se obtuvieron muestras alteradas, según la NTP 339.151, (prácticas normalizadas para la

presentación y transportes de muestras de suelo).

2.1 FINES DE CIMENTACIÓN

La exploración geotécnica de campo se inició con un reconocimiento previo de toda la zona

2.1.1 Calicatas de Exploración

alcanzándose una profundidad máxima de 2.50 m para fines de extracción de muestras

el nivel de cimentación es un material grava con presencia de arena.

Av. Universitaria N°5962 – OFIC. 101 – COMAS – LIMA – PERU

calicata, se extrajeron muestras representativas, para su posterior análisis en el laboratorio

de mecánica de suelos y determinar de ésta manera las propiedades geotécnicas del

Adicionalmente al momento de realizar la excavación de la exploración se pudo realizar una

con 0.97m aprox de nivel de desplante de las cimentaciones.

2.1.2 Ensayo de Cono de Arena

en el ensayo, la calibración del aparato y el ensayo propiamente dicho.

En la siguiente Tabla N° 1 se muestra el cuadro resumen del ensayo realizado en campo.

Tabla Nº 1.- Resumen De Cono de Arena para Análisis de Cimentación

C–1 1.50 1.86

y no es recomendable para suelos muy suaves o desmenuzables (que se desmoronan

Av. Universitaria N°5962 – OFIC. 101 – COMAS – LIMA – PERU

de laboratorio estándar y ensayos especiales.

A continuación se presenta la relación de ensayos realizados:

3.1 ENSAYOS ESTÁNDAR

Entre los ensayos estándar realizados tenemos:

Ensayo de Clasificación de Suelos (ASTM – D 2487)

Contenido de Humedad Natural (ASTM – D 2216)

Análisis Granulométrico por Tamizado (ASTM – D 422)

Límites de Consistencia de Atterberg (ASTM – D 4318)

Tabla Nº 2.- Resumen De Exploraciones Geotécnicas Mediante Calicatas
