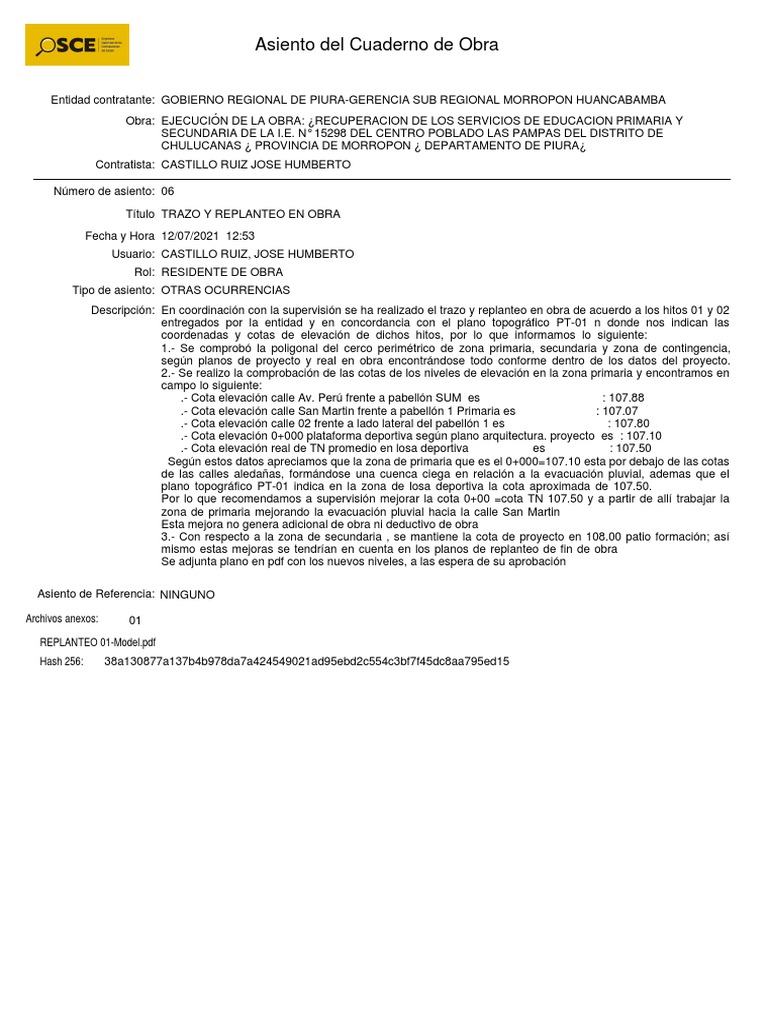

Asiento del Cuaderno de Obra

Entidad contratante: GOBIERNO REGIONAL DE PIURA-GERENCIA SUB REGIONAL MORROPON HUANCABAMBA

Obra: EJECUCIÓN DE LA OBRA: ¿RECUPERACION DE LOS SERVICIOS DE EDUCACION PRIMARIA Y
SECUNDARIA DE LA I.E. N° 15298 DEL CENTRO POBLADO LAS PAMPAS DEL DISTRITO DE
CHULUCANAS ¿ PROVINCIA DE MORROPON ¿ DEPARTAMENTO DE PIURA¿
Contratista: CASTILLO RUIZ JOSE HUMBERTO

Número de asiento: 06

Título TRAZO Y REPLANTEO EN OBRA

Fecha y Hora 12/07/2021 12:53

Usuario: CASTILLO RUIZ, JOSE HUMBERTO
Rol: RESIDENTE DE OBRA
Tipo de asiento: OTRAS OCURRENCIAS
Descripción: En coordinación con la supervisión se ha realizado el trazo y replanteo en obra de acuerdo a los hitos 01 y 02
entregados por la entidad y en concordancia con el plano topográfico PT-01 n donde nos indican las
coordenadas y cotas de elevación de dichos hitos, por lo que informamos lo siguiente:
1.- Se comprobó la poligonal del cerco perimétrico de zona primaria, secundaria y zona de contingencia,
según planos de proyecto y real en obra encontrándose todo conforme dentro de los datos del proyecto.
2.- Se realizo la comprobación de las cotas de los niveles de elevación en la zona primaria y encontramos en
campo lo siguiente:
.- Cota elevación calle Av. Perú frente a pabellón SUM es : 107.88
.- Cota elevación calle San Martin frente a pabellón 1 Primaria es : 107.07
.- Cota elevación calle 02 frente a lado lateral del pabellón 1 es : 107.80
.- Cota elevación 0+000 plataforma deportiva según plano arquitectura. proyecto es : 107.10
.- Cota elevación real de TN promedio en losa deportiva es : 107.50
Según estos datos apreciamos que la zona de primaria que es el 0+000=107.10 esta por debajo de las cotas
de las calles aledañas, formándose una cuenca ciega en relación a la evacuación pluvial, ademas que el
plano topográfico PT-01 indica en la zona de losa deportiva la cota aproximada de 107.50.
Por lo que recomendamos a supervisión mejorar la cota 0+00 =cota TN 107.50 y a partir de allí trabajar la
zona de primaria mejorando la evacuación pluvial hacia la calle San Martin
Esta mejora no genera adicional de obra ni deductivo de obra
3.- Con respecto a la zona de secundaria , se mantiene la cota de proyecto en 108.00 patio formación; así
mismo estas mejoras se tendrían en cuenta en los planos de replanteo de fin de obra
Se adjunta plano en pdf con los nuevos niveles, a las espera de su aprobación

Asiento de Referencia: NINGUNO

Archivos anexos: 01

REPLANTEO 01-Model.pdf
Hash 256: 38a130877a137b4b978da7a424549021ad95ebd2c554c3bf7f45dc8aa795ed15
