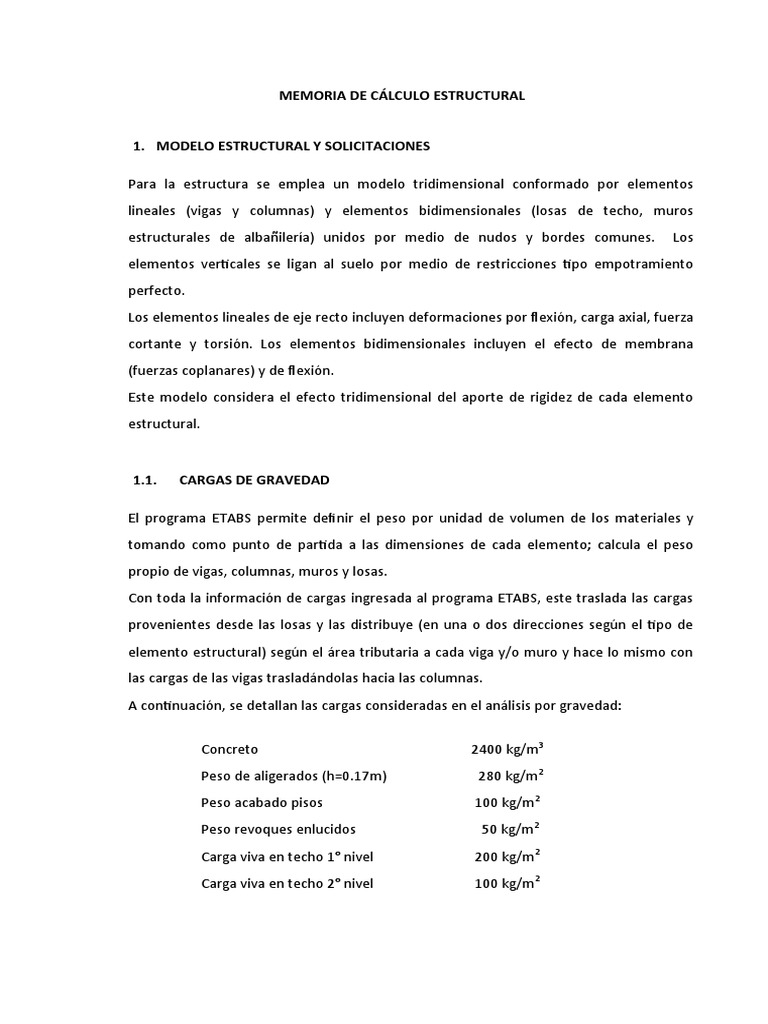

MEMORIA DE CÁLCULO ESTRUCTURAL
1. MODELO ESTRUCTURAL Y SOLICITACIONES
Para la estructura se emplea un modelo tridimensional conformado por elementos
lineales (vigas y columnas) y elementos bidimensionales (losas de techo, muros
estructurales de albañilería) unidos por medio de nudos y bordes comunes. Los
elementos verticales se ligan al suelo por medio de restricciones tipo empotramiento
perfecto.
Los elementos lineales de eje recto incluyen deformaciones por flexión, carga axial, fuerza
cortante y torsión. Los elementos bidimensionales incluyen el efecto de membrana
(fuerzas coplanares) y de flexión.
Este modelo considera el efecto tridimensional del aporte de rigidez de cada elemento
estructural.
1.1. CARGAS DE GRAVEDAD
El programa ETABS permite definir el peso por unidad de volumen de los materiales y
tomando como punto de partida a las dimensiones de cada elemento; calcula el peso
propio de vigas, columnas, muros y losas.
Con toda la información de cargas ingresada al programa ETABS, este traslada las cargas
provenientes desde las losas y las distribuye (en una o dos direcciones según el tipo de
elemento estructural) según el área tributaria a cada viga y/o muro y hace lo mismo con
las cargas de las vigas trasladándolas hacia las columnas.
A continuación, se detallan las cargas consideradas en el análisis por gravedad:
Concreto 2400 kg/m3
Peso de aligerados (h=0.17m) 280 kg/m2
Peso acabado pisos 100 kg/m2
Peso revoques enlucidos 50 kg/m2
Carga viva en techo 1° nivel 200 kg/m2
Carga viva en techo 2° nivel 100 kg/m2
1.2. PARÁMETROS SÍSMICOS
Para el cálculo de las solicitaciones sísmicas se requiere el peso de la estructura que
conforme al Art. 26 de la Norma de Diseño Sismorresistente E.030, debe incluir el 100%
de la carga muerta y el 25% de la carga viva.
Los parámetros empleados para el cálculo del Espectro de Respuesta fueron:
Z = 0.45, U=1.00, S= 1.10, C=4, Tp=1.00, Tl=1.60, S3
Rox=6, Muros estructurales = 0.167 ----- Dirección XX
Roy=6 Muros estructurales = 0.167 ----- Dirección YY
Iax=1; Iay=1 Ipx=0.9; Ipy=0.90
La Edificación tiene irregularidad en planta debido a esquinas entrantes.
Edificio de 2 pisos
Rx = 5.4 [Ro = 6, Muros Estructurales de albañilería]
Ry = 5.4 [Ro = 6, Muros Estructurales de albañilería]
Factor de C :
Amplificación Sísmica
T < T p C=2.5
Tp
T p< T <T L C=2.5 [ ]
T
T p .T L
T > T L C=2.5
[ ]
T2
Dónde:
Ro = Coeficiente básico de reducción
Rx = Coeficiente de reducción de las fuerzas Sísmicas en la dirección X-X.
Ry = Coeficiente de reducción de las fuerzas Sísmicas en la dirección Y-Y.
T = Periodo fundamental de la estructura para el análisis estático o periodo de
un modo en el análisis dinámico.
TP = Periodo que define la plataforma del factor C.
TL = Periodo que define el inicio de la zona del factor C con desplazamiento
constante.
Por lo tanto los valores de los periodos TP y TL, según tabla N°4 de la Norma NTE – E.030
para suelos blandos S3 son:
TP = 1.00 s
TL = 1.60 s
Luego se realizó el Análisis Sísmico Dinámico por Superposición o Combinación Modal
Espectral tanto para la dirección X como Y el valor de R será ingresado en Etabs como un
factor de escala 1/R.
1.3. COMBINACIONES DE CARGA
Se consideran las combinaciones exigidas por la Norma E.060 para el diseño de los
elementos de concreto armado.
CU1 : 1.4 CM + 1.7 CV
CU1X : 1.25 CM + 1.25 CV ± SX
CU1Y : 1.25 CM + 1.25 CV ± SY
CU2X : 0.90 CM ± SX
CU2Y : 0.90 CM ± SY
Para el diseño de las columnas y placas se emplea cada una de las combinaciones de
cargas.
Para el diseño de vigas se trazan las envolventes de fuerzas.
Dónde:
CM = Carga muerta
CV = Carga Viva
SX = Carga de sismo en la dirección X-X
SY = Carga de sismo en la dirección Y-Y
1.4. RESULTADOS DEL ANÁLISIS DINÁMICO
Los periodos fundamentales de vibración son los siguientes:
Edificio
Periodos (s)
Dirección X-X 0.117
Dirección Y-Y 0.078
1.5. FUERZA CORTANTE EN LA BASE DEL EDIFICIO
Las fuerzas cortantes de diseño estático y dinámico correspondientes al primer piso
fueron las siguientes:
Edificio
Fuerza Cortante Fuerza Cortante
Estático [Tonf] Dinámico [Tonf]
Dirección X-X 29.78 21.68
Dirección Y-Y 29.78 20.37
FCx=29.78*0.9/21.68=1.2363
FCy=29.78*0.9/20.37=1.3299
1.6. Control de desplazamientos
En la siguiente tabla se resumen los desplazamientos inelásticos y distorsiones del centro
de masas para sismo en la dirección “X” y para Sismo en la dirección “Y”.
Edificio
Desplazamiento relativo de entrepiso en el centro de masa
ANALISIS ESPECTRAL
Load DIRECCION X-X
De
Story Diaf Case/Combo UX UX REL he
∆i/he Admisi OBS
m m (m)
ble
2 D2 DESPDINX Max 0.004 0.002 2.7 0.0008 0.005 OK
1 D1 DESPDINX Max 0.002 0.002 2.7 0.0008 0.005 OK
0 0 0 2.7 0.0000 0.005 OK
Distorsión del centro de masa afectado por
3
R
Niveles
2
Deriva Admisible
0
0 0.001 0.002 0.003 0.004 0.005 0.006
Distorciones
Desplazamientos y derivas de entrepiso en la dirección X-X del Edificio
Desplazamiento relativo de entrepiso en el centro de masa
ANALISIS ESPECTRAL
Load DIRECCION X-X
De
Story Diaf Case/Combo UY UY REL he
∆i/he Admisi OBS
m m (m)
ble
2 D2 DESPDINY Max 0.001 5E-04 2.7 0.0002 0.005 OK
1 D1 DESPDINY Max 6E-04 6E-04 2.7 0.0002 0.005 OK
0 0 0 2.7 0.0000 0.005 OK
Distorsión del centro de masa afectado por
3
R
Niveles
2
Deriva Admisible
0
0 0.001 0.002 0.003 0.004 0.005 0.006
Distorciones
Desplazamientos y derivas de entrepiso en la dirección Y-Y del Edificio
Observamos que el edificio cada dirección, la distorsión es inferior al valor de 0.005
permitido por la Norma E.030.
2. DISEÑO DE ELEMENTOS ESTRUCTURALES
2.1. Muros de confinamiento
Se diseñó los muros portantes con el objetivo de hacer un chequeo de fisuración bajo
sismo moderado, con resultados favorables y cuyo refuerzo se indica en planos.
2.2. Diseño de Vigas
El diseño se realizó en ETABS, el resultado del requerimiento permitió el diseño de cada
uno de los elementos.
El acero longitudinal propuesto en las vigas de techo son 4 Ø ½”, con lo cual se cubre el
requerimiento de vigas diseñas por flexión y solo a tracción en el caso de albañilería
confinada, en la lámina E-02 se muestra una de las vigas detalladas.
2.3. Diseño de aligerado
De los momentos flectores obtenidos en las viguetas se toma el momento positivo
máximo para estimar el acero requerido, de forma análoga se hizo para las demás zonas,
el acero propuesto en las lamina E-02 es Ø3/8” y 1/2", según el tramo (ver laminas)
2.4. Diseño de cimentación
Se verifico las presiones bajo carga de servicio, encontrándose esfuerzos de 1.0 kg/cm2, lo
cual es menor a la capacidad portante (1.1 kg/cm2) a una profundidad de 1.20m de
desplante.
Se verifico los esfuerzos y no es necesario adicionar acero de refuerzo al cimiento corrido.
3. NORMAS UTILIZADAS
Las normas utilizadas son las del reglamento nacional de edificaciones a continuación se
listan según sus códigos.
E020, E030, E050, E060, E070
