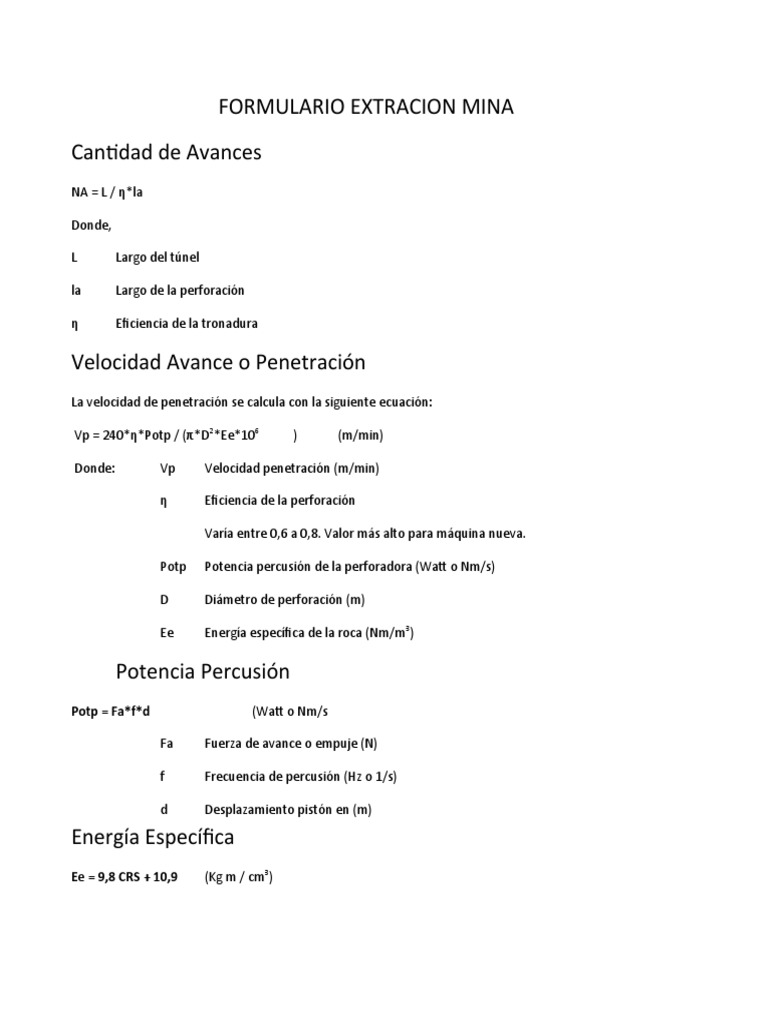

FORMULARIO EXTRACION MINA

Cantidad de Avances
NA = L / η*la

Donde,

L Largo del túnel

la Largo de la perforación

η Eficiencia de la tronadura

Velocidad Avance o Penetración

La velocidad de penetración se calcula con la siguiente ecuación:

 Vp = 240*η*Potp / (π*D2*Ee*106 ) (m/min)

 Donde: Vp Velocidad penetración (m/min)

η Eficiencia de la perforación

Varía entre 0,6 a 0,8. Valor más alto para máquina nueva.

Potp Potencia percusión de la perforadora (Watt o Nm/s)

D Diámetro de perforación (m)

Ee Energía específica de la roca (Nm/m 3)

Potencia Percusión
Potp = Fa*f*d (Watt o Nm/s

Fa Fuerza de avance o empuje (N)

f Frecuencia de percusión (Hz o 1/s)

d Desplazamiento pistón en (m)

Energía Específica
Ee = 9,8 CRS + 10,9 (Kg m / cm3)
La energía específica que se trasmite y aplica a la roca se consume en remover un cierto volumen de
material.

Valores Energía Específica

Tipo Roca CRS Ee (Kg m / cm3) Ee (106 N m / m3)

Arenisca 0,45 15,3 150
Granito 0,8 18,7 183
Cuarcita 1,0 20,7 203
Taconita 2,0 30,5 299
Basalto 3 40,3 395

En general Ee varía entre 100 A 400 Nm/m3 de roca blanda a roca dura.

Tiempo perforación y Retroceso

El tiempo de perforación tp se calcula con:
tp = la / Vp minutos

la Largo agujero o barreno m

Vp Velocidad avance m/min

El tiempo de retroceso tr se calcula con:

tr = la / Vr minutos

la Largo agujero o barreno m

Vr Velocidad retroceso m/min

Cantidad de Bit - NB
NA = L / (η*la) = 432 / (0,9*3) = 160 avances

Nma = Z*la = (60+3)*3 = 189 m/avance

Nmt = Nma*NA = 189*160 = 30.240 m

NB = Nmt / DB = 30.240 / 864 = 35 bits

Nmt = Cantidad agujeros por avance

Ecuación Velocidad Detritus 2
At = Área de la perforación m
2
At = π*D /4
La velocidad de salida del detritus Vb se calcula con: D = diámetro del barreno o tiro m
Vb = (df*Qf + Vp*dr*At) / db*Ah

Vb Velocidad de salida del barro m/min

2
3
Ah = Área del hueco m
df densidad del agua kg/m
2 2
db densidad del barro kg/m3 Ah = π*(D - d ) / 4

dr densidad de la roca kg/m3 D = diámetro del barreno o tiro m

D = diámetro de la barra m
Qf Caudal agua que entrega el Jumbo m3/min

Vp Velocidad penetración al perforar m/min

Tiempos Desarrollo Galería

Los tiempos para desarrollar una galería son:

Tpf Perforación de la frente de la galería

Tce Carguío de explosivos y tronadura

Tve Ventilación de la galería

Tac Acuñadura de la galería tronada

Tem Extracción de material producto de la tronadura

Tfg Fortificación de la galería

Trh Rociado de hormigón en la galería

En adelante sólo se verá en detalle el tiempo de perforación

La suma de los otros tiempo lo llamaremos Tiempo de otros procesos.

Top = Tce + Tve + Tac + Tem + Tfg + Trh

Tiempo Perforación por Avance
Tpa = Z*(tem + tp + tr + tca) / Nb min

Z Cantidad agujeros o tiro min

Tem Tiempo empate min

tp = la/Vp Tiempo Perforar min

la Largo agujero m

Vp Velocidad perforación m/min

tr = la/Vr Tiempo retroceso min

Vr Velocidad retroceso m/min

tca Tiempo cambio agujero min

Nb Cantidad brazos del jumbo

Tiempo General por Avance

Tga = tpi + tij + tsj + tpr + 60*top

Tiempo general por avance Tga min

Tiempo pintado de los tiros en la frente tpi min

Tiempo ingreso del jumbo tij min

Tiempo salida del jumbo tsj min

Tiempo otros procesos top h

Tiempo perforación reamer tpr min

 Tiempo Desarrollo Galería Tiempo Efectivo Jumbo
Te = D*U*TT h/día
D Disponibilidad Jumbo
Ttpa = Tga + Tpa U Utilización Jumbo
Ttpa = tpi + tij + tsj + tpr + 60*top + Z*(tem + tp + tr + tca) / Nb TT Tiempo Total Diario
Tdg = (NA*Ttpa + NB*Tcb) / (60*Te) días
NB = Nmt / DB Cantidad bits
DB Duración bits m Cantidad Avances
Nmt Cantidad metros total perforados galerías NA = L / (η*la)
Nmt = Z*la*NA L Largo galería
la Largo agujero
η Eficiencia avance

Cantidad Abanico Pernos Galería

NA Cantidad abanicos
NA = L / dA
Donde:

L Largo galería m
dA Distancia entre abanicos m
Ntp Cantidad total Pernos

Ntp = Np*NA
Np Cantidad pernos por abanico

Tiempo Perforación y Empernado

El tiempo perforación y empernado por abanico se calcula con:

Tpe = Np*(tp+tr+Nc*tcc+tcp+tca) + tcj

Tpe Tiempo perforación y empernado min
Np Cantidad pernos por abanico
tp Tiempo perforación = lp/Vp min
tr Tiempo retroceso = lp/Vr min
lp Largo perno m
Vp Velocidad perforación m/min
Vr Velocidad retroceso m/min
tcc Tiempo colocar cartucho min
Nc Cantidad cartucho por perno
 tca Tiempo cambio agujero Tiempo General
min Empernado
tcp Tiempo colocar pernos min
tcj Tiempo cambio del jumbo min

El tiempo general empernado se calcula con:

Tge = Nllc*tllc+Nllca*tllca+NB*tcb min NB Cantidad bits = NA*Np*lp/dB
tcb Tiempo cambio bits min
tllc Tiempo llenado carrusel min lp Largo perno m
Nllc Cantidad llenados carrusel = NA*Np/Cc dB Duración bits m
NA Cantidad abanicos = L/dA
Cc Capacidad carrusel pernos
Np Cantidad pernos por abanico

Nllca Cantidad llenado cartuchera = NA*Np*Nc/Cca

tllca Tiempo llenado cartuchera min
Cca Capacidad cartuchera
Nc Cantidad cartuchos por pernos

Tiempo Total Empernado Galería

El tiempo total empernado se calcula con:

Indicadores de Empernado
Tte = NA*Tpe + Tge min Nad cantidad abanicos / día Nad= NA/Ttd
Nmd cantidad metros / día Nmd= Np*lp*Nad
El tiempo empernado galería
Nmt Cantidad metros total Nmt=NA*Np*lp
Ntp Cantidad total pernos Ntp = NA*Np
Teg = Tte / (60*TE) Días
Ntc Cantidad total cartuchos Ntc= Nc*Ntp Npd
Cantidad pernos / día Npd = Nad*Np
TE = D*U*TT h/día
D Disponibilidad jumbo °/1
U Utilización jumbo °/1
