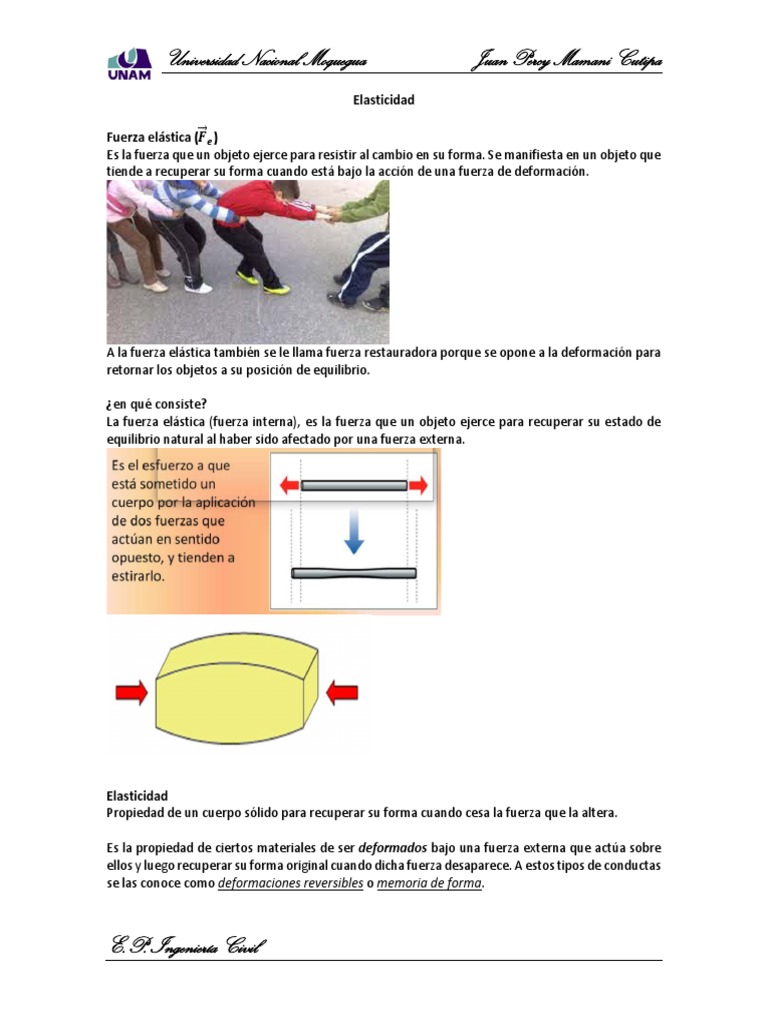

Elasticidad
�⃗𝒆𝒆 )
Fuerza elástica (𝑭𝑭
Es la fuerza que un objeto ejerce para resistir al cambio en su forma. Se manifiesta en un objeto que
tiende a recuperar su forma cuando está bajo la acción de una fuerza de deformación.
A la fuerza elástica también se le llama fuerza restauradora porque se opone a la deformación para
retornar los objetos a su posición de equilibrio.
¿en qué consiste?
La fuerza elástica (fuerza interna), es la fuerza que un objeto ejerce para recuperar su estado de
equilibrio natural al haber sido afectado por una fuerza externa.
Elasticidad
Propiedad de un cuerpo sólido para recuperar su forma cuando cesa la fuerza que la altera.
Es la propiedad de ciertos materiales de ser deformados bajo una fuerza externa que actúa sobre
ellos y luego recuperar su forma original cuando dicha fuerza desaparece. A estos tipos de conductas
se las conoce como deformaciones reversibles o memoria de forma.
E.P. Ingeniería Civil
Universidad Nacional Moquegua Juan Percy Mamani Cutipa
Así, cuando estos sólidos deformables reciben dicha fuerza exterior, se deforman y acumulan en su
interior una cantidad de energía potencial elástica y, por lo tanto, también de energía interna.
𝐸𝐸𝑝𝑝 = 𝑈𝑈 = 𝑓𝑓(𝑥𝑥 ≡ 𝐿𝐿, Δ𝐿𝐿)
Dicha energía, una vez retirada la fuerza deformante, será la que obligue al sólido a recuperar su
forma y se transforme en energía cinética, haciéndolo moverse o vibrar.
Plasticidad
Cuando al cesar las fuerzas que actúan sobre el cuerpo, este no recupera su forma o dimensiones
originales, parcial o totalmente. Las deformaciones son irreversibles y el trabajo realizado por las
fuerzas, parte de este se transforma en calor. La plasticidad depende de la presencia de las
dislocaciones y como estas se desplazan en la estructura cristalina ya que la plasticidad esta
relacionada con los cuerpos cristalinos.
Deformación (𝜺𝜺, 𝝐𝝐) (∆𝑳𝑳, ∆𝑺𝑺, ∆𝑽𝑽)
Son todas las variaciones que se producen en su longitud, superficie, volumen y también de forma.
• Deformación unitaria (∆, 𝜺𝜺): es una relación entre la deformación (∆𝐿𝐿, ∆𝑆𝑆, ∆𝑉𝑉) y su dimensión
inicial (𝐿𝐿0 , 𝑆𝑆0 , 𝑉𝑉0 ).
Así tendremos deformación unitaria longitudinal:
∆𝐿𝐿
∆𝐿𝐿 =
𝐿𝐿0
Superficial:
∆𝑆𝑆
∆𝑆𝑆 =
𝑆𝑆0
Volumétrica
∆𝑉𝑉
∆𝑉𝑉 =
𝑉𝑉0
Esfuerzo
Se define como una relación entre las fuerzas (tracción o compresión) entre el área de la sección
transversal. Su notación es:
𝐹𝐹 𝐹𝐹
𝜎𝜎 = = , 𝑆𝑆 = 𝐴𝐴: á𝑟𝑟𝑟𝑟𝑟𝑟 𝑜𝑜 𝑠𝑠𝑠𝑠𝑠𝑠𝑠𝑠𝑠𝑠ó𝑛𝑛
𝑆𝑆 𝐴𝐴
Ley de Hooke
Todo cuerpo, bajo la acción de una fuerza, se deforma, esta deformación (𝑥𝑥) es proporcional a la
fuerza (𝐹𝐹) que se aplica, dentro del intervalo en el cual el cuerpo se comporta elásticamente. Existe
un límite de elasticidad, a partir del cual la deformación ya no es elástica (LE). Se pueden expresar
dos gráficos, equivalentes para la ley de Hooke, donde la región elástica está comprendida desde 0
hasta LE (límite de elasticidad), y la relación es lineal. La región no elástica está comprendida desde
LE hasta PR (punto de ruptura del material), la región no es lineal.
E.P. Ingeniería Civil
Universidad Nacional Moquegua Juan Percy Mamani Cutipa
Deformación longitudinal o unilateral (E)
Para el caso de deformación longitudinal, se define el Módulo de Young (E, Y).
𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸 𝑝𝑝𝑝𝑝𝑝𝑝 𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡ó𝑛𝑛 𝑜𝑜 𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐ó𝑛𝑛
𝐸𝐸 = 𝑌𝑌 =
𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷ó𝑛𝑛 𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢 𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙 (𝑝𝑝𝑝𝑝𝑝𝑝 𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡ó𝑛𝑛)
𝜎𝜎 𝐹𝐹/𝑆𝑆 𝐹𝐹𝐿𝐿
𝐸𝐸 = = = 0
∆ ∆𝐿𝐿/𝐿𝐿0 𝑆𝑆∆𝐿𝐿
No existe cambio de forma. De forma práctica:
𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸
𝐸𝐸 =
𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷ó𝑛𝑛
E.P. Ingeniería Civil
Universidad Nacional Moquegua Juan Percy Mamani Cutipa
Deformación Multilateral o volumétrica (B)
Si el cuerpo se somete a iguales esfuerzos de tracción o compresión por todos los lados, entonces
el cuerpo sufrirá deformación volumétrica. En este caso se define le módulo de compresibilidad (B)
y su inversa el coeficiente de compresibilidad 𝜒𝜒.
Tener presente que en una compresión el Δ𝑉𝑉 es negativo, y en una tracción Δ𝑉𝑉 es positiva.
𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸 𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣é𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡 𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣ó𝑛𝑛 𝑑𝑑𝑑𝑑 𝑝𝑝𝑝𝑝𝑝𝑝𝑝𝑝𝑝𝑝ó𝑛𝑛
𝐵𝐵 = = (−)
𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷ó𝑛𝑛 𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢 𝑑𝑑𝑑𝑑 𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣 𝐷𝐷𝐷𝐷𝐷𝐷. 𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢𝑢 𝑑𝑑𝑑𝑑 𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣𝑣
Δ𝑝𝑝 Δ𝑝𝑝 1
𝐵𝐵 = = ∆𝑉𝑉 , 𝜒𝜒 = = 𝑘𝑘
∆ 𝐵𝐵
� �
𝑉𝑉0
De modo que se inserta el signo negativo (–), porque el aumento de presión causa una disminución
en volumen(∆𝑉𝑉 𝑛𝑛𝑛𝑛𝑛𝑛𝑛𝑛𝑛𝑛𝑛𝑛𝑛𝑛𝑛𝑛) y viceversa.
No existe cambio de forma.
a) Una losa de concreto sin refuerzo tiende a romperse bajo una carga pesada. b) La resistencia del
concreto aumenta con el uso de barras de refuerzo de acero. c) El concreto se fortalece aún más al
pretensado con barras de acero bajo tensión.
Hormigón pretensado
Si el esfuerzo sobre un objeto sólido supera cierto valor, el objeto se fractura. El máximo esfuerzo
que se puede aplicar antes de que se presente fractura (llamado resistencia a la tracción, resistencia
a la compresión o resistencia al corte) depende de la naturaleza del material y del tipo de esfuerzo
aplicado.
Por ejemplo, el concreto tiene una resistencia a la tracción de aproximadamente 2 × 106 𝑁𝑁/𝑚𝑚2 ,
una resistencia a la compresión de 20 × 106 𝑁𝑁/𝑚𝑚2 y una resistencia al corte de 2 × 106 𝑁𝑁/𝑚𝑚2 . Si
el esfuerzo aplicado supera estos valores, el concreto se fractura. Es práctica común usar grandes
factores de seguridad para evitar la fractura en las estructuras de concreto.
E.P. Ingeniería Civil
Universidad Nacional Moquegua Juan Percy Mamani Cutipa
Deformación por cizalladura o elasticidad de forma (𝜼𝜼)
Esta deformación se produce cuando se aplican fuerza opuestas a dos caras contrarias del cuerpo,
produciéndose un desplazamiento de planos paralelos en la dirección de la fuerza.
𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸 𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐 𝜎𝜎𝑇𝑇
𝜂𝜂 = = , 𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑 𝜂𝜂: 𝑚𝑚𝑚𝑚𝑚𝑚𝑚𝑚𝑚𝑚𝑚𝑚 𝑑𝑑𝑑𝑑 𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟
𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑ó𝑛𝑛 𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐 Φ
𝐹𝐹𝐹𝐹𝐹𝐹𝐹𝐹𝐹𝐹𝐹𝐹 𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡 𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐 𝑌𝑌
𝜎𝜎𝑇𝑇 = .Φ = =
𝑆𝑆𝑆𝑆𝑆𝑆𝑆𝑆𝑆𝑆𝑆𝑆𝑆𝑆𝑆𝑆𝑆𝑆𝑆𝑆 𝑞𝑞𝑢𝑢𝑒𝑒 𝑠𝑠𝑠𝑠 𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑 𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑𝑑 𝑒𝑒𝑒𝑒𝑒𝑒𝑒𝑒𝑒𝑒 𝑙𝑙𝑙𝑙𝑙𝑙 𝑑𝑑𝑑𝑑𝑑𝑑 𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐 𝐿𝐿0
Deformación lateral (𝝁𝝁)
Cuando la muestra se estira, se observa que lateralmente sufre una contracción. Para medirla se
usa el coeficiente de Poisson (𝜇𝜇).
𝐶𝐶𝐶𝐶𝐶𝐶𝐶𝐶𝐶𝐶𝐶𝐶𝐶𝐶𝐶𝐶𝐶𝐶ó𝑛𝑛 𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙 𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟
𝜇𝜇 =
𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴 𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙𝑙 𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟𝑟
Para el uso de un cilindro de radio 𝑟𝑟0 y longitud 𝐿𝐿0 , las variaciones en sus dimensiones son Δ𝑟𝑟 y Δ𝐿𝐿,
entonces el coeficiente se expresa:
Δ𝑟𝑟/𝑟𝑟0
𝜇𝜇 =
Δ𝐿𝐿/𝐿𝐿0
Donde: 0.25 < 𝜇𝜇 < 0.5 𝑦𝑦 𝜇𝜇 = 0 para cuerpos porosos.
Torsión
Es una deformación con cizallamiento puro, pero no homogéneo. Se produce cuando se aplica un
par de fuerzas (𝐹𝐹⃗ ), en la parte superior de la barra y la sección inferior de la barra esta fija. Se
demuestra que el torque aplicado es igual a:
𝜋𝜋𝜋𝜋𝑅𝑅 4 𝜃𝜃
𝜏𝜏 =
2𝐿𝐿0
En este caso tampoco hay variación de volumen.
Energía elástica acumulada en una barra
Cuando una barra es sometida a una fuerza 𝐹𝐹⃗ de tracción, esta se alarga una distancia Δ𝐿𝐿 y el
trabajo realizado por esta fuerza, se transforma en energía elástica almacenada en la barra.
Tomando diferencial de la deformación, debido a la fuerza 𝐹𝐹 , usando el módulo de Young e
integrando se obtiene la siguiente expresión:
𝑑𝑑𝑑𝑑 = 𝐹𝐹𝐹𝐹(Δ𝐿𝐿) = 𝐹𝐹𝐹𝐹(𝐿𝐿0 Δ) = 𝐹𝐹𝐿𝐿0 𝑑𝑑Δ = 𝜎𝜎𝜎𝜎𝐿𝐿0 𝑑𝑑Δ
1
𝑑𝑑𝑑𝑑 = (𝐸𝐸Δ)𝑆𝑆𝐿𝐿0 𝑑𝑑Δ = 𝐸𝐸𝐸𝐸0 Δ𝑑𝑑Δ, 𝑈𝑈 = 𝐸𝐸𝑉𝑉0 Δ2
2
Relaciones entre los módulos elásticos
E.P. Ingeniería Civil
Universidad Nacional Moquegua Juan Percy Mamani Cutipa
𝐸𝐸 𝐸𝐸
𝜂𝜂 = , 𝐵𝐵 =
2(1 + 𝜇𝜇) 3(1 − 2𝜇𝜇)
Ejemplos
1. Un martillo de 30kg, que se mueve con rapidez de 20 m/s, golpea una púa de 2.30 cm de
diámetro. El martillo rebota con rapidez de 10.0 m/s después de 0.110 s. ¿Cuál es la deformación
promedio en la púa durante el impacto?
Solución
La fuerza que actúa sobre el martillo cambia su impulso de acuerdo con:
𝑚𝑚𝑣𝑣⃗1 + 𝐹𝐹⃗ (∆𝑡𝑡) = 𝑚𝑚𝑣𝑣⃗2
De donde:
𝑚𝑚(𝑣𝑣2 − 𝑣𝑣1 )
𝐹𝐹 =
∆𝑡𝑡
(30)(−10 − 20)
𝐹𝐹 = = 8.8 × 103 𝑁𝑁/𝑚𝑚2
0.110
Según la tercera ley de Newton, esta es también la magnitud de la fuerza promedio ejercida
sobre el pico por el martillo durante el golpe. Por lo tanto, la tensión en el pico es:
𝐹𝐹 8.8 × 103
𝐸𝐸𝐸𝐸𝑓𝑓𝑓𝑓𝑓𝑓𝑓𝑓𝑓𝑓𝑓𝑓 = = = 1.97 × 107 𝑁𝑁/𝑚𝑚2
𝐴𝐴 𝜋𝜋(0.023)2 /4
y la deformación es:
𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝐸𝑒𝑒𝑒𝑒𝑒𝑒𝑜𝑜 1.97 × 107 𝑁𝑁/𝑚𝑚2
𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷𝐷ó𝑛𝑛 = = = 9.85 × 10−5
𝑌𝑌 20 × 1010 𝑁𝑁/𝑚𝑚2
2. Cuando el agua se congela, se expande aproximadamente 9%. ¿Qué aumento de presión se
presenta dentro del monoblock de su automóvil si el agua se congela? (El módulo volumétrico
del hielo es 2 × 109 𝑁𝑁/𝑚𝑚2 .)
Solución
Considere volver a comprimir el hielo, que tiene un volumen 1.09𝑉𝑉0
∆𝑉𝑉 (−0.009)
∆𝑃𝑃 = −𝐵𝐵 � � = −(2 × 109 ) = 1.65 × 108 𝑁𝑁/𝑚𝑚2
𝑉𝑉0 1.09
3. Un alambre cilíndrico de acero de 2.00 m de largo, con diámetro de sección transversal de 4.00
mm, se coloca sobre una polea ligera sin fricción, con un extremo del alambre conectado a un
objeto de 5.00 kg y el otro extremo conectado a un objeto de 3.00 kg. ¿Cuánto se estira el
alambre mientras los objetos están en movimiento?
Solución
Sea la masa de 3 kg la masa # 1, con la masa de 5 kg, la masa # 2. Aplicando el segundo de
Newton ley a cada masa da:
𝑚𝑚1 𝑎𝑎 = 𝑇𝑇 − 𝑚𝑚1 𝑔𝑔 … … … … … (1)
E.P. Ingeniería Civil
Universidad Nacional Moquegua Juan Percy Mamani Cutipa
𝑚𝑚2 𝑎𝑎 = 𝑚𝑚2 𝑔𝑔 − 𝑇𝑇 … … … … … (2)
donde 𝑇𝑇 es la tensión en el alambre.
Resolver la ecuación (1) para la aceleración da:
𝑇𝑇
𝑎𝑎 = − 𝑔𝑔
𝑚𝑚1
y sustituyendo esto en la ecuación (2) se obtiene:
𝑚𝑚2
𝑇𝑇 − 𝑚𝑚2 𝑔𝑔 = 𝑚𝑚2 𝑔𝑔 − 𝑇𝑇
𝑚𝑚1
Resolviendo la tensión 𝑇𝑇 da:
2𝑚𝑚1 𝑚𝑚2 𝑔𝑔 2(3)(5)(9.8)
𝑇𝑇 = = = 36.8 𝑁𝑁
𝑚𝑚2 + 𝑚𝑚1 8
𝐹𝐹𝐿𝐿
De la definición del módulo de Young, 𝑌𝑌 = 0 , el alargamiento del alambre es:
𝐴𝐴(∆𝐿𝐿)
𝑇𝑇𝐿𝐿0 (36.8)(2)
∆𝐿𝐿 = = = 0.029 𝑚𝑚𝑚𝑚
𝑌𝑌𝑌𝑌 (2 × 1011 )(𝜋𝜋)(2 × 10−3 )2
