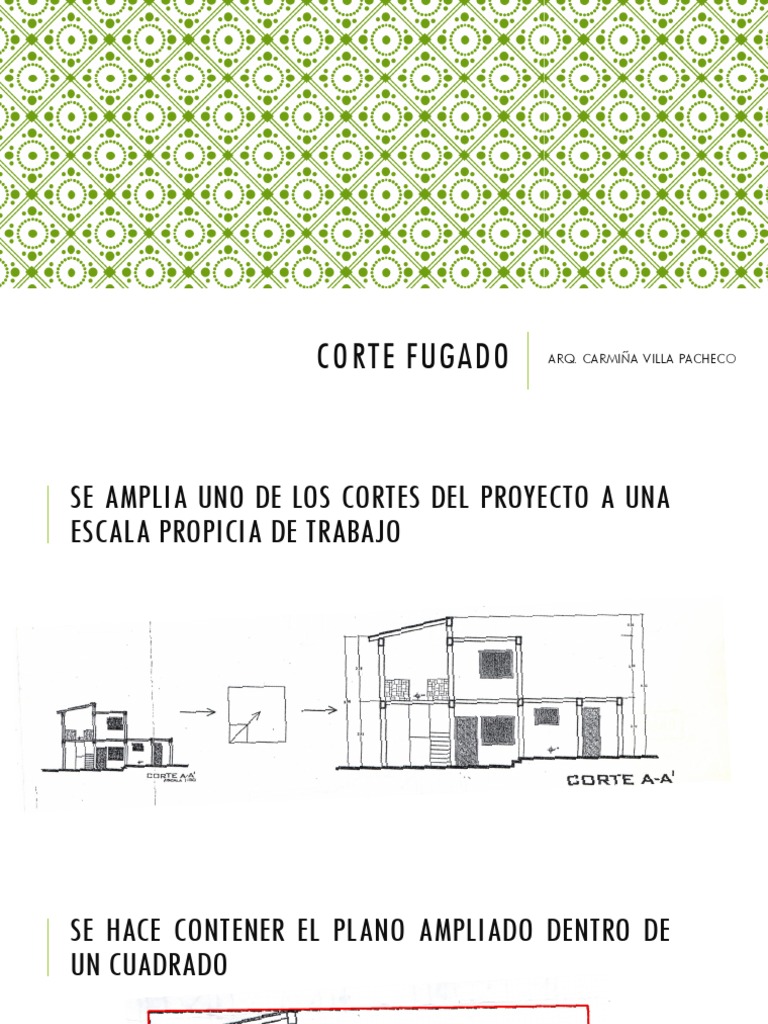

CORTE FUGADO ARQ.

CARMIÑA VILLA PACHECO

SE AMPLIA UNO DE LOS CORTES DEL PROYECTO A UNA
ESCALA PROPICIA DE TRABAJO
SE HACE CONTENER EL PLANO AMPLIADO DENTRO DE
UN CUADRADO
SE DISPONENE LOS ELEMENTOS DE PERSPECTIVA SEGÚN
EL CRITERIO DE QUIEN REALIZA EL CORTE FUGADO
SE TRAZAN LÍNEAS DESDE LAS ESQUINAS Y SE UTILIZA EL
MÁS LARGO DE LAS CUATRO LÍNEAS PARA CONSEGUIR EL
PUNTO DE FUGA
SE TRAZAN LÍNEAS PERPENDICULARES AL PLANO DE
CUADRO, TODAS ESTAS LÍNEAS FUGAN AL PUNTO PRINCIPAL.
SERÁN NECESARIAS SOLO LAS MEDIDAS QUE SEAN
PERPENDICULARES A LA LÍNEA DE CORTE.
SE TRAZAN LÍNEAS PERPENDICULARES, AL P.C., TODAS ESTAS
LÍNEAS FUGAN AL P.P. Y SE TRAZAN LÍNEAS AL P.F., PARA
ENCONTRAR PROFUNDIDADES.
LA PROFUNDIDAD ES DE 2,5M.
SE TOMA LA MEDIDA A PARTIR DEL
PUNTO DONDE SE TRAZÓ LA LÍNEA
AL P.P. LA INTERSECCIÓN DE ESTAS
DOS LÍNEAS MARCARÁ LA
PROFUNDIDAD.
SE PUEDE TRABAJAR POR SEPARADO LOS ESPACIOS,
PARA IR ENCONTRANDO LAS PROFUNDIDADES.
LAS MEDIDAS PUEDEN
TOMARSE DE MANERA
ACUMULATIVA PARA
ENCONTRAR LOS
DIFERENTES ESPACIOS.
LAS MEDIDAS PUEDEN TOMARSE DA MANERA CONTINUA, SIEMPRE SE
MEDIRÁ A PARTIR DE LA LÍNEA QUE SE PROYECTA AL P.P. Y LA LÍNEA QUE
IRÁ AL P.F., ESTO HARÁ POSIBLE LA PROFUNDIDAD EN PERSPECTIVA.
SOLO SERÁ NECESARIO TRASLADAR MEDIANTE FUGAS A SU RESPECTIVA
POSICIÓN EN LA PERSPECTIVA. LAS PUERTAS Y VENTANAS O CUALQUIER
OTRO ELEMENTO CONSTRUCTIVO DE ESTAS CARACTERÍSTICAS.
SI UNA LÍNEA ES INCLINADA Y ES PARALELA AL P.C. SE PROYECTA DE LA
MISMA MANERA, SOLO CAMBIA LA PROPORCIÓN. PARA TRABAJAR EN
DIFERENTES NIVELES, LAS MEDIDAS PUEDEN COLOCARSE SOBRE LA L.T. Y
TRASLADARLO EN ALTURA.
FINALMENTE PARA ESTA PRIMERA ETAPA, SE DEBE CONCLUIR
ARMANDO LOS ESPACIOS. EN EL CORTE FUGADO DEBEN
GRAFICARSE ALGUNOS MOBILIARIOS FIJOS, COMO MESONES EN LA
COCINA, ARTEFACTOS DE SANITARIOS, TANQUE DE AGUA, ETC.
