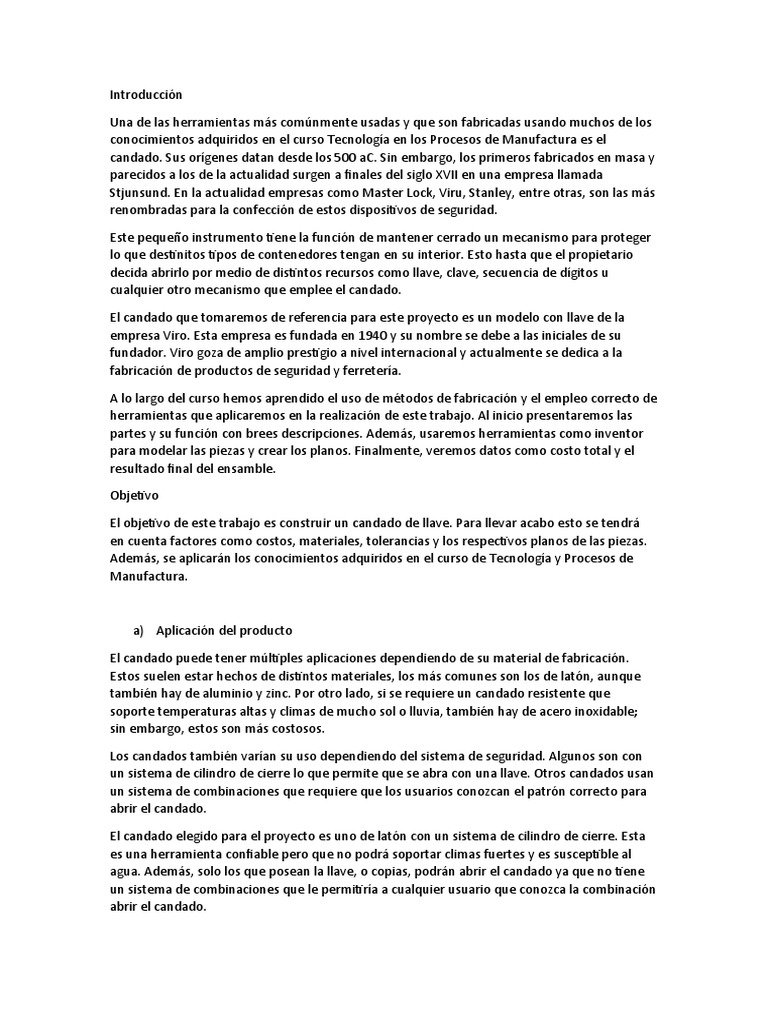

Introducción

Una de las herramientas más comúnmente usadas y que son fabricadas usando muchos de los
conocimientos adquiridos en el curso Tecnología en los Procesos de Manufactura es el
candado. Sus orígenes datan desde los 500 aC. Sin embargo, los primeros fabricados en masa y
parecidos a los de la actualidad surgen a finales del siglo XVII en una empresa llamada
Stjunsund. En la actualidad empresas como Master Lock, Viru, Stanley, entre otras, son las más
renombradas para la confección de estos dispositivos de seguridad.

Este pequeño instrumento tiene la función de mantener cerrado un mecanismo para proteger
lo que destinitos tipos de contenedores tengan en su interior. Esto hasta que el propietario
decida abrirlo por medio de distintos recursos como llave, clave, secuencia de dígitos u
cualquier otro mecanismo que emplee el candado.

El candado que tomaremos de referencia para este proyecto es un modelo con llave de la
empresa Viro. Esta empresa es fundada en 1940 y su nombre se debe a las iniciales de su
fundador. Viro goza de amplio prestigio a nivel internacional y actualmente se dedica a la
fabricación de productos de seguridad y ferretería.

A lo largo del curso hemos aprendido el uso de métodos de fabricación y el empleo correcto de
herramientas que aplicaremos en la realización de este trabajo. Al inicio presentaremos las
partes y su función con brees descripciones. Además, usaremos herramientas como inventor
para modelar las piezas y crear los planos. Finalmente, veremos datos como costo total y el
resultado final del ensamble.

Objetivo

El objetivo de este trabajo es construir un candado de llave. Para llevar acabo esto se tendrá
en cuenta factores como costos, materiales, tolerancias y los respectivos planos de las piezas.
Además, se aplicarán los conocimientos adquiridos en el curso de Tecnología y Procesos de
Manufactura.

a) Aplicación del producto

El candado puede tener múltiples aplicaciones dependiendo de su material de fabricación.

Estos suelen estar hechos de distintos materiales, los más comunes son los de latón, aunque
también hay de aluminio y zinc. Por otro lado, si se requiere un candado resistente que
soporte temperaturas altas y climas de mucho sol o lluvia, también hay de acero inoxidable;
sin embargo, estos son más costosos.

Los candados también varían su uso dependiendo del sistema de seguridad. Algunos son con
un sistema de cilindro de cierre lo que permite que se abra con una llave. Otros candados usan
un sistema de combinaciones que requiere que los usuarios conozcan el patrón correcto para
abrir el candado.

El candado elegido para el proyecto es uno de latón con un sistema de cilindro de cierre. Esta
es una herramienta confiable pero que no podrá soportar climas fuertes y es susceptible al
agua. Además, solo los que posean la llave, o copias, podrán abrir el candado ya que no tiene
un sistema de combinaciones que le permitiría a cualquier usuario que conozca la combinación
abrir el candado.
 c) Función y propiedades de cada componente del producto

Aro: La función de este componente es estar unida al cuerpo cerrando todo el sistema e
impidiendo que se abra.

Cuerpo: esta parte recubre todo el sistema y mantiene las piezas unidas en un mismo espacio.

Tambor: por aquí se introduce la llave y si esta tiene las dimensiones correctas puede mover
los pines que están ubicados en los orificios del costado.

Pines: estas pequeñas piezas se mueven con la llave para correr la clavija y, de esta manera,
abrir el candado

Clavija: su función es mantener el aro inamovible para que el candado esté cerrado. Si este
componente corre, todo el sistema se abre.
Resortes: su función es mantener el cilindro en su lugar en caso de que no entre una llave. El
resorte más grande empuja el aro hacia arriba si la clavija cede.

NOMBRE IMAGEN PROPIEDADES FUNCION

ARO Esta pieza está La función de
hecha de acero. este
Sus medidas son componente es
28 mm de ancho estar unida al
interior x 30 mm cuerpo
de alto interior cerrando todo
Fuente: Viro el sistema e
impidiendo que
se abra.

CUERPO Esta pieza está Esta parte

hecha de latón. recubre todo el
Sus medidas son sistema y
50 mm de ancho mantiene las
x 40 mm de alto piezas unidas
x 17 mm largo en un mismo
espacio.

Fuente: Viro
 TAMBOR Esta pieza está Por aquí se
hecha de latón introduce la
Tiene una altura llave y si esta
de 30 mm y un tiene las
diámetro de 14 dimensiones
mm correctas puede
mover los pines
que están
ubicados en los
orificios del
costado.

Fuente: Viro

PINES Estas piezas Estas pequeñas

están hechas de piezas se
latón. Tienen un mueven con la
diámetro de 4 llave para correr
mm de diámetro la clavija y, de
y 9 mm de largo esta manera,
abrir el candado
Fuente: Viro

CLAVIJA La clavija está Su función es

hecha de latón mantener el aro
con un largo de inamovible para
14 mm y un que el candado
diámetro de 10 esté cerrado. Si
mm. este
componente
Fuente: Viro corre, todo el
sistema se abre
RESORTES Los resortes Su función es
están hechos de mantener el
acero inoxidable. cilindro en su
Estos lugar en caso de
componentes que no entre
varían sus una llave. El
medidas pero los resorte más
resortes grande empuja
Fuente: Viro pequeños tienen el aro hacia
un largo de 18 arriba si la
Fuente: Viro
mm y el más clavija cede.
gureso un largo
de 16.

Fuentes:

Nadalini, M. Ramos, M. (Noviembre del 2019). El candado. Revista El Ferretero.

https://ferretero.com/el-candado/
Rossi, M. (2021). Anatomía de un candado. Club Seguridad Viro.
https://www.clubseguridadviro.es/anatomia-de-un-candado/
