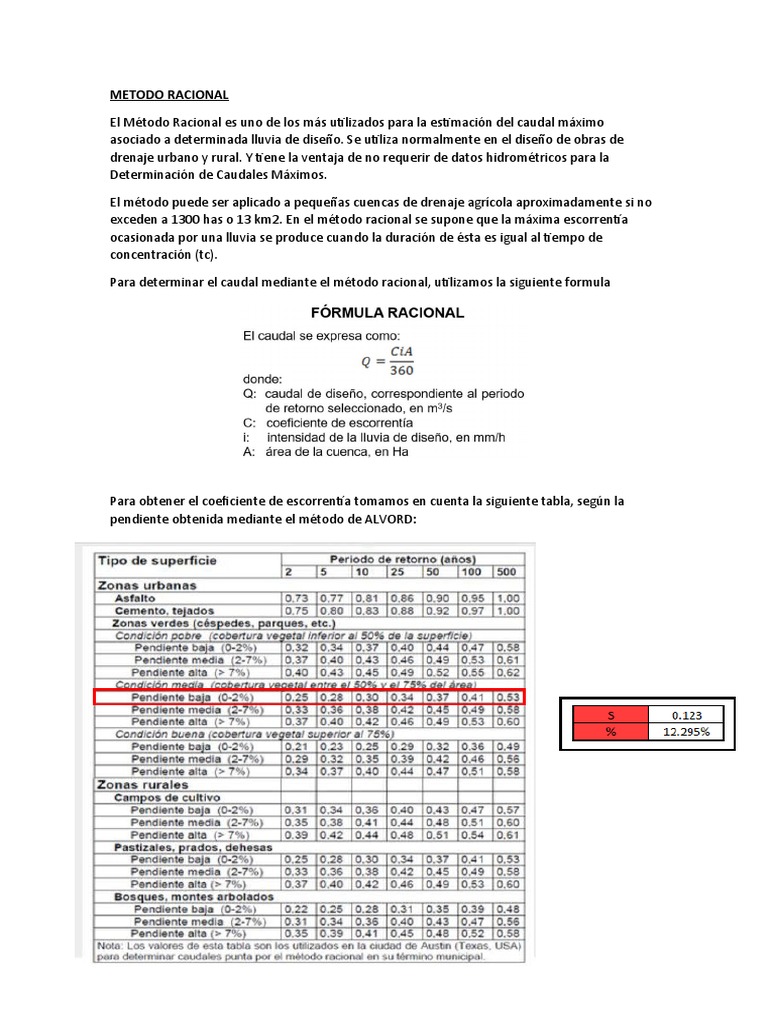

METODO RACIONAL

El Método Racional es uno de los más utilizados para la estimación del caudal máximo
asociado a determinada lluvia de diseño. Se utiliza normalmente en el diseño de obras de
drenaje urbano y rural. Y tiene la ventaja de no requerir de datos hidrométricos para la
Determinación de Caudales Máximos.

El método puede ser aplicado a pequeñas cuencas de drenaje agrícola aproximadamente si no

exceden a 1300 has o 13 km2. En el método racional se supone que la máxima escorrentía
ocasionada por una lluvia se produce cuando la duración de ésta es igual al tiempo de
concentración (tc).

Para determinar el caudal mediante el método racional, utilizamos la siguiente formula

Para obtener el coeficiente de escorrentía tomamos en cuenta la siguiente tabla, según la

pendiente obtenida mediante el método de ALVORD:
Y así mediante una operación matemática de interpolación y extrapolación, obtenemos los
coeficientes para los siguientes periodos de retorno:

Además, mediante el programa Google Earth, sabemos que el área de nuestra cuenca
estudiada es de:
Al remplazar los datos obtenidos en la formula racional, obtenemos la siguiente tabla de datos:

Para culminar este método, graficaremos los Hietogramas Unitarios H.U. para cada periodo de
retorno.

Como ejemplo para este presente informe, obtendremos para un periodo de retorno de 30
años.

Como primer paso debemos conocer nuestra altura de lluvia (mm) para cada periodo de
retorno.

Calculamos el tiempo pico que esta dado en función de la siguiente formula:

A continuación, calcularemos el tiempo base mediante la siguiente formula:

Una vez obtenido todos los valores previos, calculamos el caudal pico remplazando en la
siguiente ecuación:

Y así generamos el hidrograma unitario para un periodo de retorno de 30 años:
