POR: CÉSAR VIDAL GUTIÉRREZ NINAHUAMÁN

Correo: cesar08_13@Hotmail.com
Cel.: (+51) 966923372

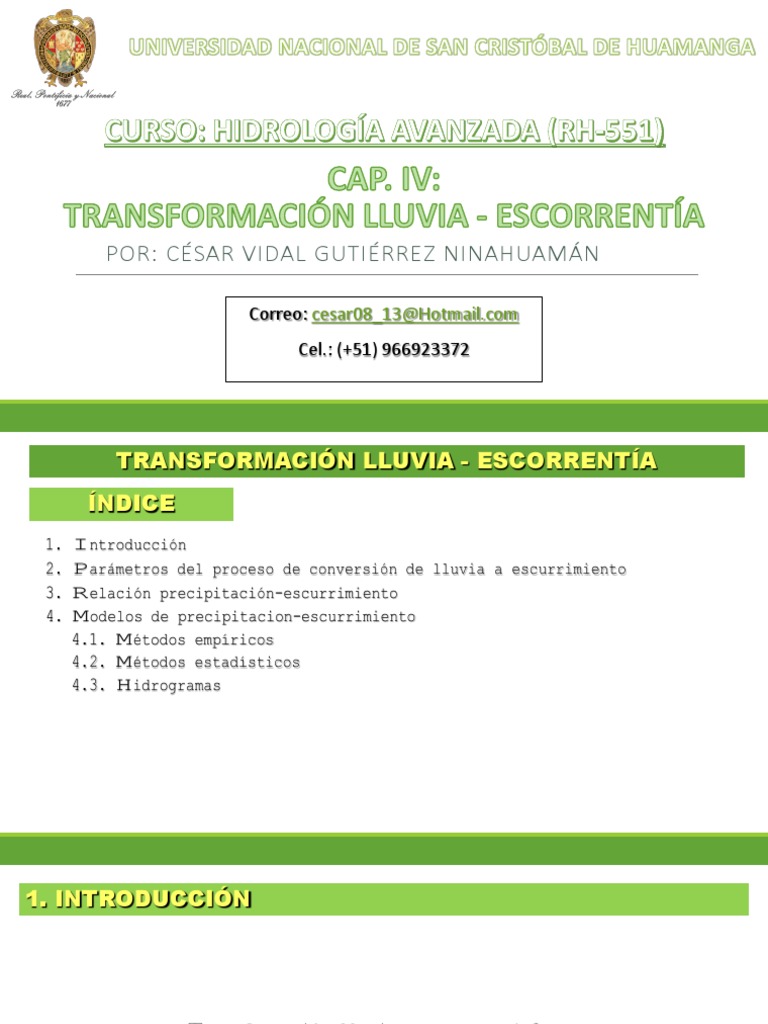

 TRANSFORMACIÓN LLUVIA - ESCORRENTÍA
ÍNDICE
1. Introducción
2. Parámetros del proceso de conversión de lluvia a escurrimiento
3. Relación precipitación-escurrimiento
4. Modelos de precipitacion-escurrimiento
4.1. Métodos empíricos
4.2. Métodos estadísticos
4.3. Hidrogramas
1. INTRODUCCIÓN

Transformación lluvia – escorrentía?

Visión práctica?
Aplicaciones?

Q = f(P)
1. INTRODUCCIÓN

Una vez que se ha estudiado el régimen de precipitaciones de

una cuenca y estimado las pérdidas alguno de los modelos
disponibles, de manera tal de encontrar la lluvia neta o
efectiva, el paso siguiente es transformar esa lluvia
efectiva en escorrentía o caudal.

Esta transformación puede llevarse a cabo mediante

diferentes métodos. El más popular es el hidrograma
unitario, introducido por Sherman en los años 30. También
es posible la utilización de modelos de almacenamiento y, si
el nivel de información es el adecuado, también se pueden
usar modelos basados en las ecuaciones del movimiento del
fluido, especialmente en zonas urbanas.
2. PARÁMETROS DEL PROCESO DE CONVERSIÓN DE LLUVIA A ESCURRIMIENTO

Los parámetros que intervienen en el proceso de conversión de

lluvia a escurrimiento son:

1. Área de la cuenca.
2. Precipitación.
3. Características generales de la cuenca (forma, pendiente,
vegetación, etc.).
4. Distribución de la lluvia en el tiempo y en el espacio.
3. RELACIÓN PRECIPITACIÓN-ESCURRIMIENTO
Para conocer el gasto (caudal) de diseño se requiere de datos de
escurrimiento en el lugar requerido. En ocasiones no se cuenta
con esta información, o bien, hay cambios en las condiciones de
drenaje de la cuenca como son, por ejemplo, construcción de obras
de almacenamiento, la deforestación, la urbanización, etc., lo que
provoca que los datos de gasto recabados antes de los cambios no
sean útiles.
4. MODELOS DE PRECIPITACION-ESCURRIMIENTO

Los modelos de precipitación-escurrimiento

se pueden clasificar, en métodos empíricos,
métodos estadísticos y métodos de hidrograma
unitario.
La mayoría de los criterios con excepción
de los hidrogramas unitarios sintéticos,
requieren de registros históricos tanto de
alturas de precipitación como de aforos de
corrientes, pero en la mayoría de las
cuencas de Perú no se tiene esta
información.
4.1. Métodos empíricos
Ante la carencia de información hidrométrica, se han desarrollado varios
métodos que permiten en función de la precipitación obtener los caudales
que pueden presentarse en el río en estudio.

a. Método Racional
El método racional supone que la máxima escorrentía ocasionada
por una lluvia, se produce cuando la duración de esta es igual al tiempo
de concentración (tc). Cuando así ocurre, toda la cuenca contribuye con
el caudal en el punto de salida. Aceptando este planteamiento, el caudal
máximo se calcula por medio de la siguiente expresión, que representa la
fórmula racional.
Coeficiente de escorrentía:
El coeficiente de escorrentía es la variable menos precisa del método
racional, este representa una fracción de la precipitación total. Se debe
escogerse un coeficiente razonable para representar los efectos integrados
de los factores que influyen en este, el coeficiente de escurrimiento “C”
puede ser calculado con la siguiente expresión:

Cuando el área de drenaje (Cuenca) está constituida por diferentes tipos

de cubierta y superficies, el coeficiente de escurrimiento puede obtenerse
en función de las características de cada porción del área como un
promedio ponderado.
El método racional se recomienda usar en cuencas pequeñas, de hasta 25
Km2, la bibliografía difiere en cuanto al tamaño de la cuenca, que
algunos consideran que solo se debe utilizar hasta un área de 10 Km2.
b. Método de Mac Math
La fórmula de Mac Math para el sistema métrico es el siguiente:

c. Método de Burkli - Zieger

La fórmula planteada por Burkli - Zieger, para el cálculo de caudal
máximo es:
d. Método racional modificado
Se conserva la expresión tradicional incorporándole únicamente el factor
K, denominado de uniformidad:

Al ir aumentando el tamaño de la cuenca, algunas de las hipótesis

implícitas en la formulación del método racional dejan de cumplirse y ello
se acusa en los resultados de cálculo que deben ser corregidos. Uno de
los efectos más importantes a corregir es el relativo al supuesto reparto
uniforme de la escorrentía dentro del intervalo de cálculo de duración tc.
d. Método racional modificado
El coeficiente de uniformidad K varía de un aguacero a otro, pero su
valor medio en una cuenca concreta depende principalmente del valor de su
tiempo de concentración, y de forma tan acusada que a efectos prácticos
puede despreciarse la influencia de las restantes variables, tales como el
régimen de precipitaciones, etc. Su valor puede estimarse de acuerdo con
la fórmula siguiente:

El Tc esta expresado en horas, este método es recomendado para el diseño

de alcantarillas en carreteras.
d. Método del número de curva (CN)
Este método fue desarrollado por el Servicio de Conservación de Recursos
Naturales de EE.UU. (Natural Resources Conservation Service – NRCS),
originalmente llamado Servicio de Conservación de Suelos (Soil Conservation
Service - SCS) para calcular la precipitación efectiva como una función de la
lluvia acumulada, la cobertura del suelo, el uso del suelo y las condiciones de
humedad.
La metodología del número de la curva (CN), es la más empleada para
transformar la precipitación total en precipitación efectiva, surgió de la
observación del fenómeno hidrológico en distintos tipos de suelo en varios
estados y para distintas condiciones de humedad antecedente. La representación
gráfica de la profundidad de precipitación (P) y la profundidad de exceso de
precipitación o escorrentía directa (Pe), permitió obtener una familia de curvas
que fueron estandarizadas a partir de un número adimensional de curva CN, que
varía de 1 a 100, según sea el grado del escurrimiento directo. Así un número de
la curva CN = 100, indica que toda la lluvia escurre y un CN = 1, indica que
toda la lluvia se infiltra.
Formulación del método CN:
Para la tormenta como un todo, la altura de precipitación efectiva o
escorrentía directa Pe es siempre menor o igual a la profundidad de
precipitación P; de manera similar, después de que la escorrentía se
inicia, la profundidad adicional del agua retenida en la cuenca Fa es
menor o igual a alguna retención potencial máxima S; como se aprecia en
la Figura.
Existe una cierta cantidad de precipitación Ia (Abstracción inicial
antes del encharcamiento) para la cual no ocurrirá escorrentía, luego de
eso, la escorrentía potencial es la diferencia entre P e Ia, la ecuación
7.7 es la ecuación básica para el cálculo de la profundidad de exceso de
precipitación o escorrentía directa de una tormenta utilizando el método
SCS.

Se puede adoptar la relación empírica: Ia = 0.2*S, con base en esto, se

tiene:
Al representar en gráficas la información de P y Pe para muchas
cuencas, el SCS encontró curvas características. Para estandarizar
estas curvas, se define un número adimensional de curva CN, tal que
0≤CN≤100.
El número de curva y la retención potencial máxima S se relacionan por:

Un factor importante a tener en cuenta en estas curvas son las

condiciones antecedentes de humedad (Antecedent Moisture Conditions),
las cuales se agrupan en tres condiciones básicas (Cuadro 7.1).

Los números de curva se aplican para condiciones antecedentes de humedad

normales, y se establecen las siguientes relaciones para las otras dos
condiciones:
El método del CN, presenta en la Tabla 7.1 para estimar condiciones
de humedad antecedente (AMC), considerando el antecedente de 5 días de
lluvia, el cual es simplemente la suma de la lluvia, de los 5 días
anteriores al día considerado.
Condición I: Suelo seco; No aplicable a crecida de proyecto; Caudales
chicos. Los suelos en la cuenca están secos, pero no hasta el punto de
marchitamiento, cuando se aran o se cultivan bien.
Esta condición no se considera aplicable al cálculo para determinar la
avenida de proyecto porque resulta caudales chicos.
Condición II: Suelo medio; Asociado a crecidas anuales o promedios.
Los suelos en la cuenca, se encuentran en estado de humedad normal.
Condición III: Suelo húmedo; Crecidas máximas; Caudales grandes.
Los suelos en la cuenca se encuentran en estado muy húmedo, esto se
presenta cuando ha llovido mucho o poco y han ocurrido bajas temperaturas
durante los cinco días anteriores a la tormenta, y el suelo está casi
saturado.
Los números de curva han sido tabulados por el Servicio de Conservación
de Suelos en base al tipo y uso de suelo. En función del tipo de suelo se
definen cuatro grupos:
Grupo A: Arena profunda, suelos profundos depositados por el viento y
limos agregados.
Grupo B: Suelos poco profundos depositados por el viento y marga
arenosa.
Grupo C: Margas arcillosas, margas arenosas poco profundas, suelos con
bajo contenido orgánico y suelos con altos contenidos de arcilla.
Grupo D: Suelos que se expanden significativamente cuando se mojan,
arcillas altamente plásticas y ciertos suelos salinos.
Los valores de CN para varios tipos de usos de suelos se dan en la
tabla B-4, B-5.

Para una cuenca hecha de varios tipos y usos de suelos se puede calcular
un CN compuesto mediante el promedio ponderado.
4.2. Métodos estadísticos

Los métodos estadísticos, se basan en considerar que el caudal máximo

anual, es una variable aleatoria que tiene una cierta distribución. Se
requiere tener el registro de caudales máximos anuales, cuanto mayor sea
el tamaño del registro, mayor será también la aproximación del cálculo del
caudal de diseño, el cual se calcula para un determinado periodo de
retorno (T), el proceso de cálculo se desarrolla en detalle en el
capítulo X.
4.3. Hidrogramas
El hidrograma, es la representación gráfica de las variaciones del caudal
con respecto al tiempo, en orden cronológico, en un lugar dado de la
corriente.
En las Figuras se presenta los hidrogramas correspondientes a una
tormenta aislada y a una sucesión de ellas respectivamente (hidrograma
anual).
Analizando el hidrograma correspondiente a una tormenta aislada (Figura
7.5a) se observa en el hietograma de la Figura 7.6 la precipitación que
produce infiltración, y la que produce escorrentía directa, ésta última se
denomina precipitación neta o efectiva. El área bajo el hidrograma, es el
volumen de agua que ha pasado por el punto de aforo, en el intervalo de
tiempo expresado en el hidrograma.
Del análisis de la Figura 7.6, es posible distinguir las siguientes partes:
Punto de levantamiento (A): En este punto, el agua proveniente de la
tormenta bajo análisis comienza a llegar a la salida de la cuenca y se
produce después de iniciada la tormenta, durante la misma o incluso cuando ha
transcurrido ya algún tiempo después que cesó de llover, dependiendo de
varios factores, entre los que se pueden mencionar el área de la cuenca, su
sistema de drenaje y suelo, la intensidad y duración de la lluvia, etc.
Pico del hidrograma (B): Es el caudal máximo que se produce por la
tormenta. Con frecuencia es el punto más importante de un hidrograma para
fines de diseño.
Punto de Inflexión (C): En este punto es aproximadamente donde termina el
flujo sobre el terreno, y de aquí en adelante, lo que queda de agua en la
cuenca escurre por los canales y como escurrimiento subterráneo.
Fin del escurrimiento directo (D): De este punto en adelante el
escurrimiento es solo de origen subterráneo. Normalmente se acepta como el
punto de mayor curvatura de la curva de recesión, aunque pocas veces se
distingue de fácil manera.
Curva de concentración o rama ascendente, es la parte que corresponde al
ascenso del hidrograma, que va desde el punto de levantamiento hasta el
pico.
Curva de recesión o rama descendente, es la zona correspondiente a la
disminución progresiva del caudal, que va desde el pico (B) hasta el
final del escurrimiento directo (D). Tomada a partir del punto de
inflexión (C), es una curva de vaciado de la cuenca (agotamiento).
Curva de agotamiento, es la parte del hidrograma en que el caudal procede
solamente de la escorrentía básica. Es importante notar que la curva de
agotamiento, comienza más alto que el punto de inicio del escurrimiento
directo (punto de agotamiento antes de la crecida), debido a que parte de
la precipitación que se infiltro esta ahora alimentando el cauce.
En hidrología, es muy útil ubicar el punto de inicio de la curva de
agotamiento (punto D en la Figura 7.6), a fin de determinar el caudal
base y el caudal directo.
a. Definiciones importantes
Tiempo de pico (tp), que a veces se denomina tiempo de demora, es el
intervalo entre el inicio del período de precipitación neta y el caudal
máximo. Es decir es el tiempo que transcurre desde que inicia el
escurrimiento directo hasta el pico del hidrograma (Figura 7.6).
Tiempo base (tb), es el tiempo que dura el escurrimiento directo, o sea
es el intervalo comprendido entre el comienzo y el fin del escurrimiento
directo (Figura 7.6).
Tiempo de retraso (tr), es el intervalo del tiempo comprendido entre los
instantes que corresponden, al centro de gravedad del hietograma de la
tormenta, y al centro de gravedad del hidrograma (Figura 7.9). Algunos
autores reemplazan el centro de gravedad por el máximo, ambas definiciones
serian equivalentes si los diagramas correspondientes fueran simétricos.
El área bajo el hidrograma, es el volumen total escurrido; el área bajo
el hidrograma y arriba de la línea de separación entre caudal base y
directo, es el volumen de escurrimiento directo.
b. Clasificación de hidrogramas
Clasifica a los hidrogramas en:
Hidrogramas naturales, se obtienen directamente de los registros de
escurrimiento.
Hidrogramas sintéticos, son obtenidos usando parámetros de la cuenca y
características de la tormenta para simular un hidrograma natural.
Hidrogramas unitarios, son hidrogramas naturales o sintéticos de un
centímetro de escurrimiento directo uniforme sobre toda la cuenca en un
tiempo específico.
Hidrogramas adimensionales, consiste en dividir las abscisas del
hidrograma que se vuelve adimensional, entre el tiempo de pico y sus
ordenadas entre el gasto máximo, para posteriormente dibujar el hidrograma
con respecto a tales cocientes.
El hidrograma resultante permite comparar varios hidrogramas de los otros
tipos, principalmente para adoptar uno representativo.
c. Análisis de un hidrograma
El escurrimiento total (Q) que pasa por un cauce, está compuesto de:
No todas las corrientes reciben aporte de agua subterránea, ni todas las
precipitaciones provocan escurrimiento directo. Solo las precipitaciones
importantes, es decir, precipitaciones intensas y prolongadas, producen un
aumento significativo en el escurrimiento de las corrientes.
Las características del escurrimiento directo y del flujo base, difieren
tanto, que deben tratarse separadamente en los problemas que involucran
períodos cortos de tiempo.

c. Separación del flujo base

Se conoce varias técnicas para separar el flujo base del escurrimiento
directo de un hidrograma, éstos se pueden agrupar en métodos simplificados
y métodos aproximados.
c. Separación del flujo base
d. Hidrograma Unitario
El “Hidrograma Unitario” es el hidrograma de escorrentía directa
causado por una lluvia efectiva unitaria (1 cm ó 1 mm.), de intensidad
constante a lo largo de la duración efectiva (de) y distribuida
uniformemente sobre el área de drenaje (Sherman, 1932),(Figura 7.12 a).
El método del Hidrograma Unitario (HU) es aplicado a cuencas pequeñas
a medianas (Área<5000 Km2) para obtener el Hidrograma Real (HR)
correspondiente a cualquier tormenta recibida por la cuenca.
El método del hidrograma unitario fue desarrollado originalmente por
Sherman en 1932, y está basado en las siguientes hipótesis.

Distribución uniforme, la precipitación efectiva (lluvia neta) esta

uniformemente distribuida en toda el área de la cueca.
Intensidad uniforme, la precipitación efectiva es de intensidad uniforme
en el periodo t1 horas.
Tiempo base constante, los hidrogramas generados por tormentas de la
misma duración tienen el mismo tiempo base (tb) a pesar de ser diferentes
las laminas de precipitación efectiva, independientemente del volumen
total escurrido (Figura 7.12b).
Linealidad o proporcionalidad, las ordenadas de todos los hidrogramas de
escurrimiento directo con el mismo tiempo base, son proporcionales al
volumen total de escurrimiento directo (al volumen total de lluvia
efectiva). Como consecuencia, las ordenadas de dichos hidrogramas son
proporcionales entre sí (Figura 7.12c).
Superposición de causas y efectos, el hidrograma resultante de un período
de lluvia dado, puede superponerse a hidrogramas resultantes de períodos
lluviosos precedentes (Figura 7.12d). Como los Hidrogramas producidos
por las
diferentes partes de la tormenta se asume que ocurren independientemente,
el hidrograma de escurrimiento total es simplemente la suma de los
hidrogramas individuales.
Aplicaciones del hidrograma unitario:

Conocido el H.U. de una cuenca para una cierta duración, permite:

Obtener el hidrograma de escorrentía directa correspondiente a una

tormenta simple de igual duración y una lámina cualquiera de precipitación
efectiva o a una tormenta compuesta de varios periodos de igual duración y
láminas cualesquiera de precipitación efectiva (hipótesis de H.U.,
método superposición).
Predecir el impacto de la precipitación sobre el caudal.
Predecir crecidas proporcionando estimaciones de caudales del río a
partir de la precipitación.
Calcular el caudal que se producirá en determinado período de tiempo en
base a una cantidad de precipitación efectiva.
e. Método hidrogramas unitarios sintéticos
Para usar el método del hidrograma unitario, siempre es necesario contar
con al menos un hidrograma medido a la salida de la cuenca, además de los
registros de precipitación. Sin embargo, la mayor parte de las cuencas,
no cuentan con una estación hidrométrica o bien con los registros
pluviográficos necesarios. Por ello, es conveniente contar con métodos
con los que se puedan obtener hidrogramas unitarios usando únicamente
datos de características generales de la cuenca. Los hidrogramas
unitarios así obtenidos se denominan sintéticos.
Hidrograma unitario triangular
Mockus desarrolló un hidrograma unitario sintético de forma triangular,
como se muestra en la Figura 7.24 que lo usa el SCS (Soil
Conservation Service), el cual a pesar de su simplicidad, proporciona
los parámetros fundamentales del hidrograma: caudal punta (Qp), tiempo
base (tb) y el tiempo en que se produce la punta (tp). La expresión del
caudal punta Qp, se obtiene igualando el volumen de agua escurrido con el
área que se encuentra bajo el hidrograma (Figura 7.24):
Al igualar las dos ecuaciones anteriores, y haciendo la transformación de
unidades, A en Km2, Hpe en mm, tb en hr, y Qp en m3/s., se tiene:
Hidrograma adimensional del SCS
Del estudio de gran cantidad de hidrogramas, registrados en una gran
variedad de cuencas se obtuvieron hidrogramas adimensionales, dividiendo
la escala de caudales entre el caudal pico (Qp) la escala del tiempo
entre el tiempo al que se presenta el pico (tp), se observó que se obtiene
un hidrograma adimensional como el que se muestra en la Figura 7.26,
cuyas coordenadas se muestran en la Tabla 7.9.
Si se dispone de los datos del pico del hidrograma tp y Qp, a partir de
la Tabla 7.9 se puede calcular el hidrograma resultante, multiplicando
las coordenadas por tp y Qp.
Esta técnica de los hidrogramas sintéticos, solamente son válidas para
considerar los hidrogramas producidos por precipitaciones cortas y
homogéneas. Para precipitaciones cuya intensidad varía a lo largo del
hietograma considerado, es necesario aplicar el hidrograma unitario
utilizando el hidrograma previamente obtenido en base al hidrograma
adimensional del SCS.
Hidrograma unitario de Clark. (Método de las isócronas):
El hidrograma unitario de Clark, tiene en cuenta el tránsito a través de
la cuenca utilizando las curvas isócronas. Las curvas isócronas son
curvas que unen los puntos de la cuenca que tienen igual tiempo de desagüe
(Figura 7.28).
Para construir el hidrograma unitario, a partir de las curvas isocronas
trazadas cada un cierto intervalo de tiempo (por ejem., 1 hora) se dibuja
un histograma área tiempo (Figura 7.29). Si se aplica una lluvia
efectiva instantánea de 1 cm uniforme en toda la cuenca, el histograma
área-tiempo, multiplicado por 1 cm dará el volumen que es desaguado por la
cuenca al final de cada intervalo de tiempo para el cual está definido el
histograma y éste será el hidrograma unitario instantáneo de la cuenca.
Para transformar las área en caudales, es necesario aplicar la fórmula:

Donde q es el caudal en [m3/s·cm] cuando A está en [km2] y Δt, que es

el intervalo de tiempo en función del cual está definido el histograma
área-tiempo, está en [hs].
