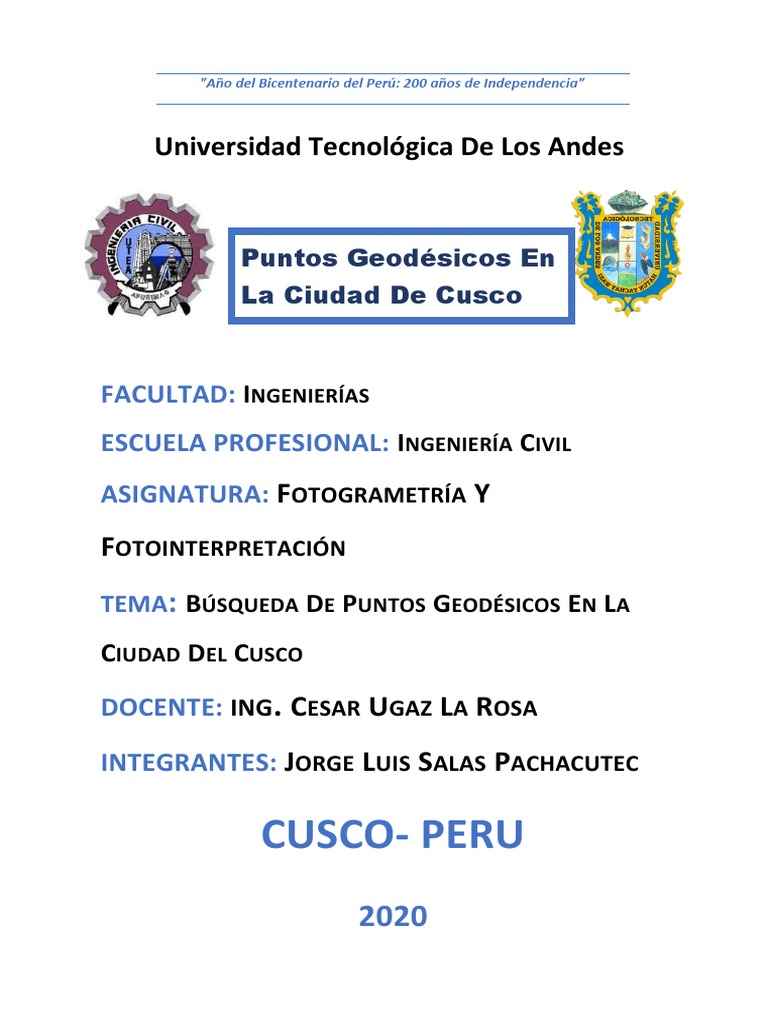

"Año del Bicentenario del Perú: 200 años de Independencia"
Universidad Tecnológica De Los Andes
Puntos Geodésicos En
La Ciudad De Cusco
FACULTAD: INGENIERÍAS
ESCUELA PROFESIONAL: INGENIERÍA CIVIL
ASIGNATURA: FOTOGRAMETRÍA Y
FOTOINTERPRETACIÓN
TEMA: BÚSQUEDA DE PUNTOS GEODÉSICOS EN LA
CIUDAD DEL CUSCO
DOCENTE: ING. CESAR UGAZ LA ROSA
INTEGRANTES: JORGE LUIS SALAS PACHACUTEC
CUSCO- PERU
2020
PRESENTACIÓN
El presente documento corresponde al trabajo que comprende la ubicación de
puntos geodésicos en cada distrito de la provincia de Cusco, en esta oportunidad
en el distrito de wanchac, estos a su vez formaran la red geodésica provincial.
Asimismo este documento tiene la finalidad de ser un instrumento que permita
corregir errores de medición de los diferentes trabajos geodésicos tanto en la
generación y actualización cartográfica, trabajos de catastro, así como trabajos
de ingeniería civil, construcción de carreteras entre otros, tanto a nivel
provincial y distrital en la Región Cusco.
Para lo cual el presente documento consta de tres puntos geodésicos ubicados en
el distrito de wanchac , los que se resumen a continuación:
Capítulo I:- Constituidas por la introducción, los objetivos, la justificación,
marco metodológico que comprende la clasificación de los levantamientos
geodésicos, características de los hitos, la técnica de medición y las etapas que
requiere para la realización del posicionamiento. Asimismo muestra la
metodología que se adopta para la construcción de la variable e indicadores,
como también la utilización de información primaria para la generación del
expediente sobre el posicionamiento de coordenadas en la provincia de Cusco.
Capítulo II:- Consistente en información general de la provincia de Cusco, su
ubicación, límites y accesos. Asimismo muestra los resultados obtenidos de la
base geodésica a nivel distrital, incluye también los respectivos mapas de
ubicación de puntos geodésicos.
Capítulo III:- Comprende la parte final del trabajo, es decir las conclusiones,
recomendaciones, bibliografía, panel fotográfico y anexos.
INTRODUCCIÓN
Una parte fundamental de la geodesia es la determinación de la posición de
puntos sobre la superficie de la tierra mediante coordenadas. La materialización
de estos puntos sobre el terreno constituye las redes geodésicas, conformadas
por una serie de puntos (llamados también vértices geodésicos o señales de
nivelación).
Por otra parte, cada vez que se presenta un movimiento sísmico, esta afecta
directamente las mediciones realizadas ya que provoca un desfase de nuestras
capas tectónicas que hace que nuestra data cartográfica espacial ya no encaje en
forma precisa, haciendo que esto traiga complicaciones de precisión dentro de
nuestras bases cartográficas.
En este sentido el Instituto Geográfico Nacional tiene instalado a nivel nacional
45 estaciones receptoras de forma permanente y 240 puntos de diferente orden
de precisión que conforman la RED GEODESICA NACIONAL, base de la
infraestructura de posicionamiento GNSS (Sistema Satelital de Navegación
Global), la cual permite la corrección de los errores de medición de los trabajos
geodésicos, alcanzando precisiones de centímetros y milímetros.
En nuestra región existen tres estaciones receptoras permanentes ubicadas en las
provincias de La Convención (Pichari), Chumbivilcas (Santo Tomas) y Cusco
(Cusco), así como 81 puntos geodésicos de diferente orden. La necesidad de
establecer nuevos puntos, radica en que la distancia entre ellos es demasiado
grande para los levantamientos de control en áreas metropolitanas y asimismo
para el desarrollo de proyectos relacionados a infraestructura, catastro e
ingeniería.
La construcción y materialización de los mismos se encuentran adecuadamente
instalados por medio de monolitos de hormigón y distribuida en forma tal que
cubren todo el territorio provincial, las coordenadas fueron determinadas con
la precisión adecuada, sobre la base de modernas técnicas de posicionamiento
satelital (GPS). Estos puntos son los que proporcionan la adecuada estructura
para la conformación de la red geodésica provincial, la que se constituirá como
base de la red geodésica regional.
CLASIFICACION DE LOS LEVANTAMIENTOS GEODESICOS.
Con el propósito de tener una clasificación de los levantamientos geodésicos se
establecen las siguientes ordenes y clases de precisión relativa, asociados con
valores de esta ultima que es posible obtener entre puntos enlazados
directamente, con un nivel de confianza del 95% y en tanto se observen las
normas del caso.
Por la naturaleza del estudio realizado es decir estudio a nivel meso la escala de
trabajo que corresponde es de 1: 100 000, y por lo tanto el orden de
levantamiento geodésico es de orden C.
CARACTERISTICAS TECNICAS DE LOS HITOS
Sus medidas son de 0.40 m x 0.40 m x 0.55 m de altura de las cuales 0.15 m
debe estar fuera de la superficie terrestre y los 0.40 m enterrado bajo superficie.
La placa Geodésica son discos de bronce de 8.5 centímetros de diámetro, con
tres fierros de amarre. Las cuales van insertadas en la base de la placa. Contiene
el nombre de la empresa o institución quien la instalo, en este caso el Gobierno
Regional Cusco, orden del punto (orden C), punto preciso donde se efectúan las
mediciones, triangulo de orientación hacia el norte, número de registro, año de
instalación y mensaje para su conservación.
Figura Nro. 02
En cada capital de distrito se ha realizado el posicionando tres hitos geodésicos,
de orden C tales que puedan ser usadas en la triangulación de sus equipos
topográficos.
BASE GEODESICA DEL DISTRITO DE WANCHAQ
Código De Placa HITO 363 HITO 364 HITO 365
Orden C C C
Código De Ubigeo 0801 0801 0801
Provincial
Nombre De La CUSCO CUSCO CUSCO
Provincia.
Código De Ubigeo 080108 080108 080108
Distrital.
Nombre Del WANCHAQ WANCHAQ WANCHAQ
Distrito.
Fecha De 05/04/2013 05/04/2013 05/04/2013
Levantamiento
Coordenada -13.52229614 -13.53187991 -13.52957940
Geográfica
Latitud
Coordenada -71.96659163 -71.96722136 -71.94064482
Geográfica
Longitud
Coordenada X 178856.0967 178800.7379 181676.8410
WGS84
Coordenada Y 8503159.094 8502097.115 8502386.595
WGS84
Coordenada Z 3367.9258 3336.9450 3302.8311
WGS84
Zona UTM 19L 19L 19L
WGS84
Número De Hoja 28 S 28 S 28 S
Nacional IGN
Fuente De FOT FOT FOT
Información
Referencia De Plaza Túpac Ovalo Pachacuteq Ovalo Av.
Ubicación Del Amaru Republica De
Hito Perú.
FICHAS
MONOG
RAFICA
S
AMBITO
:
DISTRIT
O DE
WANC
NOMBRE CODIGO LOCALIDAD ESTABLECIDA POR
DIST. DE 363 WANCHAQ GOBIERNO REGIONAL CUSCO
WANCHA
Q
UBICACIÓN CARACTERISTICAS DE LA MARCA
PLAZA TUPAC AMARU DISCO DE BROCE 8.5 cm DE
DIAMETRO
LATITUD (S) WGS-84 LONGITUD (W) WGS-84
-13,52788746 -71,9760191
NORTE (Y) WGS-84 ESTE (X) WGS-84
8502527,601 177842,2454
ALTURA ELIPSOIDAL ZONA UTM ORDEN
3395,1613m 19 C
SUR
LOCALIZACION:
DISTRITO: WANCHAQ
PROVINCIA: CUSCO
DEPARTAM CUSCO
ENTO:
LOCALIZACION:
La estación "363" se encuentra ubicado en el Área verde al frente del proyecto especial Copesco, en la plaza Túpac Amaru
del
distrito de Wanchaq.
MARCA DE ESTACION:
Es un disco de bronce de 8.5 cm de diametro incrustado en un bloque de concreto de 40cmx30cm y altura de 20cm y
lleva gravado las siguientes descripciones "GRC-PG-Orden-C-363-2012"
REFERENCIA:
Carta Nacional Escala 1/100000 Hoja 28-s
DESCRITA REVISADO POR: JEFE PROYECTO: FECHA:
POR:
René Blgo. Celman Espinoza Serrano. Ing. F. Ivan Cucho F. 05/04/20
Gonzales P. 13
DESCRIPCION
MONOGRAFICA
NOMBRE COD LOCALIDAD ESTABLECIDA POR
IGO
DIST. DE 364 WANCHAQ GOBIERNO REGIONAL CUSCO
WANCHAQ
UBICACIÓN CARACTERISTICAS DE LA MARCA
OVALO PACHACUTEC DISCO DE BRONCE 8.5 cm DE
DIAMETRO
LATITUD (S) WGS-84 LONGITUD (W) WGS-84
-13,53772948 -71,9683108
NORTE (Y) WGS-84 ESTE (X) WGS-84
8501447,996 178690,5724
ALTURA ELIPSOIDAL ZONA UTM ORDEN
3484,2093m 19 C
SUR
LOCALIZACION:
DISTRITO: WANCHAQ
PROVINCIA: CUSCO
DEPARTAMENTO: CUSCO
LOCALIZACION:
La estación "364" se encuentra ubicado en el Área verde al sur del monumento en el Ovalo de Pachacutec del distrito de
Wanchaq.
MARCA DE ESTACION:
Es un disco de bronce de 8.5 cm de diametro incrustado en un bloque de concreto de 40cmx30cm y altura de 20cm y
lleva gravado las siguientes descripciones "GRC-PG-Orden-C-364-2012"
REFERENCIA:
Carta Nacional Escala 1/100000 Hoja 28-s
DESCRITA POR: REVISADO POR: JEFE PROYECTO: FECHA:
René Gonzales P. Blgo. Celman Espinoza Serrano. Ing. F. Ivan Cucho F. 05/04/20
13
NOMBRE CODI LOCALIDAD ESTABLECIDA POR
GO
DIST. DE WANCHAQ 365 WANCHAQ GOBIERNO REGIONAL CUSCO
UBICACIÓN CARACTERISTICAS DE LA MARCA
OVALO AV. REPUBLICA DE PERU. DISCO DE BRONCE 8.5 cm DE DIAMETRO
LATITUD (S) WGS-84 LONGITUD (W) WGS-84
-13,5307964 -71,99436374
NORTE (Y) WGS-84 ESTE (X) WGS-84
8502181,26 175858,7408
ALTURA ELIPSOIDAL ZONA UTM ORDEN
3637,5572m 19 C
SUR
LOCALIZACION:
DISTRITO: WANCHAQ
PROVINCIA: CUSCO
DEPARTAMENTO: CUSCO
DESCRIPCION:
La estación "365" se encuentra ubicado en el Ovalo Av. Republica del Perú del distrito de Wanchaq.
MARCA DE ESTACION:
Es un disco de bronce de 8.5 cm de diametro incrustado 20 cm en una base de concreto a ras del suelo de la vereda del
Ovalo del Pronaa y lleva gravado las siguientes descripciones "GRC-PG-Orden-C-365-2012"
REFERENCIA:
Carta Nacional Escala 1/100000 Hoja 28-s
DESCRITA POR: REVISADO POR: JEFE PROYECTO: FECHA:
René Gonzales P. Blgo. Celman Espinoza Serrano. Ing. F. Ivan Cucho F. 05/04/20
13
