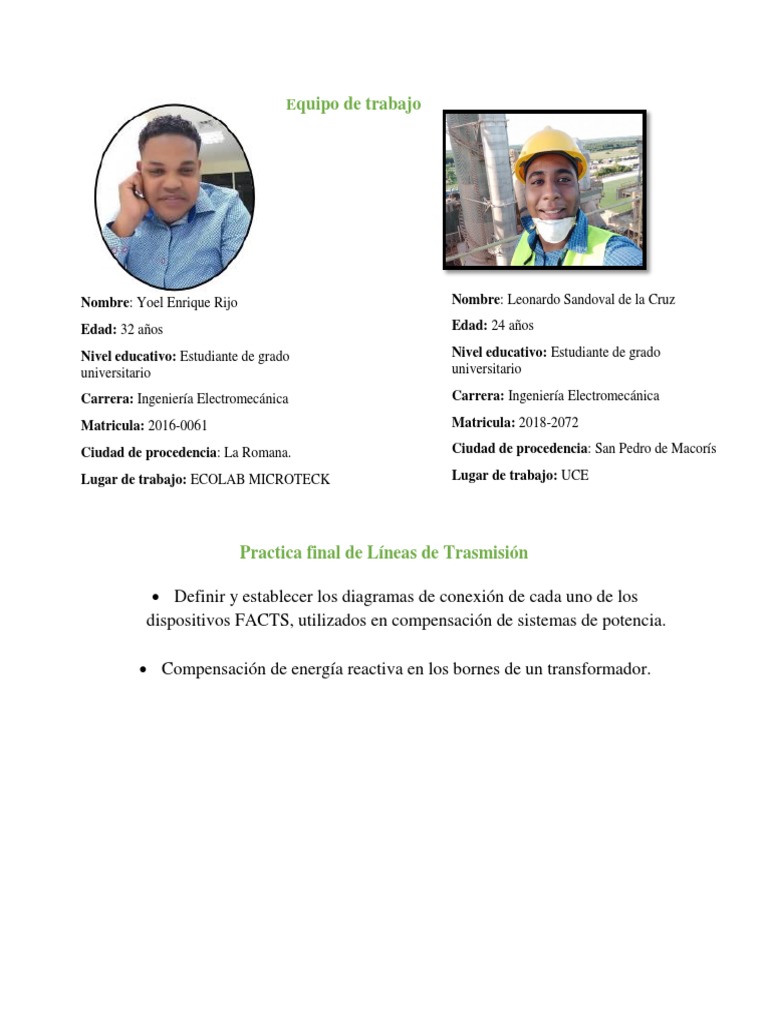

Equipo de trabajo

Nombre: Yoel Enrique Rijo Nombre: Leonardo Sandoval de la Cruz

Edad: 32 años Edad: 24 años

Nivel educativo: Estudiante de grado Nivel educativo: Estudiante de grado

universitario universitario

Carrera: Ingeniería Electromecánica Carrera: Ingeniería Electromecánica

Matricula: 2016-0061 Matricula: 2018-2072

Ciudad de procedencia: La Romana. Ciudad de procedencia: San Pedro de Macorís

Lugar de trabajo: ECOLAB MICROTECK Lugar de trabajo: UCE

Practica final de Líneas de Trasmisión

 Definir y establecer los diagramas de conexión de cada uno de los

dispositivos FACTS, utilizados en compensación de sistemas de potencia.

 Compensación de energía reactiva en los bornes de un transformador.

Introducción

El rápido proceso de transformación en que se encuentra el mercado de la energía ha confrontado

a los operadores de sistemas de transmisión de alta tensión con nuevas oportunidades y nuevos
desafíos. Estos últimos son, principalmente, el resultado del gran crecimiento de la transferencia
de energía entre compañías de electricidad, de la liberación del mercado y de los límites
económicos y medioambientales impuestos a la construcción de nuevas instalaciones de
transmisión. Las redes actuales de transmisión de corriente alterna no se concibieron en su
momento para poder controlar fácilmente la tensión y el flujo de energía en un mercado
liberalizado; el resultado es que en ellas aparecen problemas de control en régimen permanente,
así como problemas de estabilidad dinámica. El desarrollo de los sistemas FACTS (Flexible AC
Transmissions Systems), basados en la electrónica de alta potencia, ofrece un nuevo y potente
medio para afrontar con éxito los nuevos desafíos.

Así mismo la demanda ha aumentado hasta tal punto que se ha aumentado el volumen de la
demanda teniendo que crear así equipos que puedan resistir tremendas cargas a grandes voltajes,
que tienen que ser convertidos y escalados por medio de transformadores. Esto a su ves crean
problemas pues generan cargas inductivas por naturaleza, cargas que tienen que ser compensadas
en los bornes para eficientizar el proceso. Estos temas serán tratados y desglosados en la siguiente
investigación.
Definir y establecer los diagramas de conexión de cada uno de los dispositivos
FACTS, utilizados en compensación de sistemas de potencia.

El término «FACTS» engloba la totalidad de sistemas basados en la electrónica de alta potencia

que se utilizan para la transmisión de energía de CA Los sistemas principales son:

 Compensador estático (SVC).

 Condensador en serie, fijo y controlado por tiristores (TCSC).

 Transformador de desplazamiento de fase (PST) y PST asistido (APST).

 Compensador estático síncrono (STATCOM).

 Compensador en serie estático síncrono (SSSC).

 Controlador unificado de flujo de energía (UPFC).

Compensador estático (SVC)

A lo largo de los años se han construido compensadores estáticos con diseños muy diversos. Sin
embargo, la mayoría de ellos tienen elementos controlables similares. Los más comunes son:

 Reactancia controlada por tiristores (TCR)

 Condensador conmutado por tiristores (TSC)

 Reactancia conmutada por tiristores (TSR)

 Condensador conmutado mecánicamente (MSC)

Principio de funcionamiento: En el caso del TCR, una bobina de reactancia fija, habitualmente del
tipo sin núcleo magnético, está conectada en serie a una válvula de tiristores bidireccional. La
corriente de frecuencia fundamental es variada mediante el control de la fase de la válvula de
tiristores. Un TSC comprende un condensador en serie con una válvula de tiristores bidireccional
y una reactancia amortiguadora. La función del conmutador de tiristores es conectar o desconectar
el condensador para un número entero de semi-ciclos de la tensión aplicada. El condensador no es
de control por fase, sino que simplemente está conectado o desconectado. La reactancia del circuito
del TSC sirve para limitar la corriente en condiciones anormales y para ajustar el circuito a la
frecuencia deseada. Las impedancias de reactancias y condensadores y del transformador de
potencia definen la gama de funcionamiento del SVC. El esquema V-I correspondiente tiene dos
regiones de funcionamiento diferentes. Dentro de la gama de control, la tensión es controlable con
una precisión que viene dada por la pendiente. Fuera de la gama de control, la característica para
bajas tensiones es la de una reactancia capacitiva y para tensiones altas la de una corriente
constante. El rendimiento de baja tensión puede mejorarse fácilmente añadiendo una batería
adicional de TSC (que se utiliza sólo en condiciones de baja tensión). El TSR es un TCR sin control
de fase de la corriente, que se conecta o se desconecta como un TSC. Frente al TRCR, este
dispositivo tiene la ventaja de que no se genera corriente armónica alguna. El MSC es una
derivación sintonizada que comprende una batería de condensadores y una reactancia. Está
diseñado para ser conmutado sólo unas pocas veces al día, ya que la conmutación se realiza por
disyuntores. La misión del MSC es satisfacer la demanda de potencia reactiva en régimen
permanente.
Condensador en serie, fijo y controlado por tiristores (TCSC)

El TCSC es un dispositivo FACTS y surge como consecuencia a la necesidad de disminuir la

impedancia serie de la línea para transmitir mayor potencia. Circuitalmente corresponde a un
capacitor de compensación convencional serie al que se le han incorporado elementos de
electrónica de potencia, lo que hace posible variar su reactancia de forma continua.

El TCSC es un dispositivo FACTS y surge como consecuencia a la necesidad de disminuir la

impedancia serie de la línea para transmitir mayor 1 Modelación del TCSC en ATP-EMTP
potencia. Circuitalmente corresponde a un capacitor de compensación convencional serie al que
se le han incorporado elementos de electrónica de potencia, lo que hace posible variar su reactancia
de forma continua impedancia es respectivamente inductiva o capacitiva pura. La diferencia entre
los modos operativos depende fundamentalmente de cuál es el parámetro dominante del TCSC.
Transformador de desplazamiento de fase (PST) y PST asistido (APST)

La adaptación de la tecnología IPC para aumentar la capacidad de transferencia en condiciones

normales y de perturbación de una línea de transmisión aparece explicada en [7] y [9]. La
implantación más sencilla de un IPC en un sistema de transmisión es una impedancia reactiva
conectada en paralelo con un transformador convencional de desplazamiento de fase (PST). La
naturaleza de la impedancia depende del cuadrante en el que debe operar el PST: se utilizan
condensadores y bobinas de inductancia para elevar y reducir, respectivamente, la transmisión de
potencia.

En otra aplicación, uno de los transformadores de una subestación ha sido convertido en un FCLT
para reducir su contribución a la corriente total de fallos. Esto permite añadir otra fuente, por
ejemplo un generador o una línea de enlace procedente de otra red. Estas dos opciones son de
optimizado en condiciones de estado estacionario y de fallo. Por lo tanto, la tecnología FCLT
permite añadir uno o más transformadores sin que aumente el nivel de cortocircuitos. En
comparación con el enfoque de barra partida, la solución FCLT ofrece flexibilidad y fiabilidad,
presenta menores caídas de tensión en estado estacionario y transitorio, exige una menor
compensación en derivación y elimina la necesidad de redistribuir las cargas después de las
perturbaciones. En comparación con el modo en estado estacionario permite añadir más de un
transformador, presenta menos pérdidas y exige una menor compensación en derivación. Otra
ventaja es que no es necesario el sistema de control para conmutar el transformador de reserva.
Compensador estático síncrono (STATCOM)

Un compensador síncrono estático (STATCOM, del inglés "static synchronous compensator"),

también conocido como condensador síncrono estático (STATCON, del inglés "static synchronous
condenser"), es un dispositivo de regulación utilizado en redes de transmisión de energía de
corriente alterna (CA).1 Está basado en un convertidor de energía y puede actuar como fuente o
como sumidero de potencia reactiva de CA en una red eléctrica. Si se encuentra conectado a una
fuente de energía también puede proporcionar potencia activa. Es un miembro de la familia de
dispositivos FACTS.

Un STATCOM es un dispositivo basado en un convertidor alimentado por voltaje (VSC), con la

fuente de voltaje detrás de un reactor.

La fuente de voltaje es creada a partir de un capacitor de DC, por lo que un STATCOM tiene muy
poca capacidad de potencia activa. Sin embargo, su capacidad de potencia activa puede ser
aumentada si un dispositivo de almacenamiento de energía adecuado se conecta al capacitor de
DC.

La potencia reactiva en los terminales del STATCOM depende de la amplitud de la fuente de

voltaje. Por ejemplo, si el voltaje del VSC es más alto que el voltaje de CA en el punto de conexión,
el STATCOM genera corriente reactiva; en cambio, cuándo la amplitud de la fuente de voltaje es
más baja que el voltaje de CA, absorbe potencia reactiva.
Compensador en serie estático síncrono (SSSC)

Un compensador en serie síncrono estático (SSSC) es un tipo de sistema de transmisión de CA

flexible que consiste en un inversor de fuente de voltaje de estado sólido acoplado con un
transformador que está conectado en serie con una línea de transmisión. Este dispositivo podría
inyectar una tensión casi sinusoidal en serie con la línea. Esta tensión inyectada podría considerarse
como una reactancia inductiva o capacitiva, que se conecta en serie con la línea de transmisión.
Esta característica puede proporcionar una compensación de voltaje controlable. Además, SSSC
puede invertir el flujo de potencia inyectando una tensión de compensación reactiva en serie
Compensador estático en serie síncrono.

Un controlador de flujo de energía unificado (UPFC) es un dispositivo eléctrico para proporcionar

compensación de energía reactiva de acción rápida en redes de transmisión de electricidad de alto
voltaje . Utiliza un par de puentes controlables trifásicos para producir corriente que se inyecta en
una línea de transmisión mediante un transformador en serie. El controlador puede controlar los
flujos de potencia activa y reactiva en una línea de transmisión.

El controlador de flujo de energía unificado (UPFC), como representante de la tercera generación

de dispositivos FACTS , es, con mucho, el dispositivo FACTS más completo, en estado estable
del sistema de energía puede implementar la regulación del flujo de energía, controlando
razonablemente la potencia activa de la línea y la potencia reactiva. mejorando la capacidad de
transmisión del sistema de energía, y en el estado transitorio del sistema de energía, puede realizar
una compensación de potencia reactiva de acción rápida, apoyando dinámicamente el voltaje en el
punto de acceso y mejorando la estabilidad del voltaje del sistema, además, puede mejorar la
amortiguación del sistema y la energía estabilidad de ángulo. El UPFC utiliza dispositivos de
estado sólido, que proporcionan flexibilidad funcional, generalmente no alcanzable por los
sistemas convencionales controlados por tiristores. El UPFC es una combinación de un
compensador síncrono estático (STATCOM) y un compensador en serie síncrono estático (SSSC)
acoplados a través de un enlace de tensión CC común.

La principal ventaja del UPFC es controlar los flujos de potencia activa y reactiva en la línea de
transmisión. Si hay perturbaciones o fallas en el lado de la fuente, el UPFC no funcionará. El UPFC
opera solo bajo una fuente de onda sinusoidal balanceada. Los parámetros controlables de la UPFC
son la reactancia en la línea, el ángulo de fase y la tensión. El concepto de UPFC fue descrito en
1995 por L. Gyugyi de Westinghouse. El UPFC permite una función secundaria pero importante,
como el control de estabilidad, para suprimir las oscilaciones del sistema de energía y mejorar la
estabilidad transitoria del sistema de energía. Controlador de flujo de potencia unificado -
Compensación de energía reactiva en los bornes de un transformador.

Necesidad de corregir el factor de potencia

La compensación de potencia reactiva es indispensable para una correcta gestión técnica y

económica de un sistema eléctrico en MT. Los beneficios obtenidos son:

Optimización técnica

 Ayuda al control de la tensión a lo largo del sistema de transporte y distribución

 Descarga de las líneas de transporte y los transformadores de potencia
 Reducción del nivel de pérdidas del sistema

Optimización económica

 Reducción del coste de la energía reactiva facturable (recargo según país y tarifa).
 Reducción del coste económico oculto por efecto Joule en las líneas de transporte.
 Permite un mejor ratio (kW/kVA) de utilización de las instalaciones.

¿Dónde y cuándo compensar en MT?

Sistemas de generación, transporte y distribución

Los puntos más usuales donde se realiza la compensación de energía reactiva son las líneas de
evacuación de centrales de generación (parques eólicos, hidroeléctricas, etc), subestaciones
receptoras o de distribución, y nudos de distribución.

Instalaciones industriales con distribución y consumo en MT

Por regla general, las instalaciones que distribuyen y consumen energía en MT son susceptibles de
ser compensadas, como por ejemplo centros de bombeo, desalinizadoras, papeleras, cementeras,
industria petroquímica, acerías, etc.

Instalaciones industriales con distribución en MT y consumo en BT

Normalmente se realiza la compensación en BT debido a que se trata de potencia pequeñas y con

un nivel de fluctuación de la demanda rápida en comparación con MT. No obstante si el número
de centros de transformación y el consumo de energía reactiva son elevados y presentan poca
fluctuación de carga, se debe proponer la compensación de energía reactiva en MT.
Como se hace la compensación

La compensación de reactiva puede realizarse en cualquier punto de una instalación. Cada método
donde se instale seguirá una estrategia diferente para conseguir la mejora del factor de potencia.

Compensación individual

Compensación directa a la maquina a compensar, siendo la solución

técnica más óptima al reducir directamente el consumo de reactiva en
la carga. Es habitual su utilización para bombas, motores o
transformadores.

Compensación por grupo

Compensación para grupos de cargas en instalaciones donde existe

una distribución sectorizada y extensa. Complemento de apoyo para
un sistema de compensación centralizado global, aumentando la
capacidad de la línea que suministra al grupo de cargas compensadas.

Compensación global centralizada

Compensación conectada a la entrada general de la instalación,

habitualmente utilizada para la reducción de facturación eléctrica por
recargos por energía reactiva.

Control del nivel de tensión en las líneas

Uno de los puntos críticos en la distribución de energía eléctrica es mantener las tensiones en
distintos puntos de la red de distribución. Si se trata de redes en anillo en los distintos centros de
distribución y, si son redes radiales, en los finales de línea. Existen dos posibles métodos para el
control de la tensión al final de las líneas de distribución de MT, que dependen de la configuración
de la red de distribución:

 Control en el origen de línea, generalmente para líneas de configuración radial.

  Control en puntos de red en anillo o al final de una línea de MT en configuración
radial.

Control de la tensión en el origen de línea

Una forma habitual que emplean las empresas distribuidoras para mantener el nivel nominal de
tensión al final de una línea de MT no mallada, es regular la tensión a la salida de subestación por
encima de su valor nominal. Esto se hace a base de compensar la energía reactiva en origen para
compensar la caída de tensión de la línea. La conexión de condensadores en barras de MT lleva
asociado el aumento de tensión en el punto de su conexión. Según la Norma IEC 60871-1, el
cálculo del incremento de tensión que supone la conexión de condensadores en una red de MT
puede obtenerse de la ecuación:

En previsión de posibles fluctuaciones de carga, los condensadores a conectar a la salida de la

subestación o centro de transformación se suelen fraccionar en pasos. La potencia, tipo de equipo
y nivel de fraccionamiento suele depender de criterios propios de las compañías distribuidoras.
Nótese que el fraccionamiento de la potencia total en diferentes escalones, permite la mejora de
los niveles de tensión para diferentes estados de carga de la red, evitando sobretensiones que se
producirían en caso de sobrecompensación.

Control de la tensión en el final de línea

En caso de líneas de MT con varias ramificaciones, si éstas tienen una longitud considerable
(varios km), no es posible regular la tensión en todos los puntos de distribución colocando
condensadores al inicio de línea. Para estos casos se suelen colocar los condensadores en nudos de
distribución donde se quiere regular la tensión. La caída de tensión al final de una línea o tramo
puede calcularse por la ecuación:
Reducción del nivel de pérdidas en líneas de MT

La reducción de pérdidas en instalaciones de distribución y transporte es un factor importante en

la valoración económica de una instalación, ya que estas pérdidas representan un coste económico
oculto. Las pérdidas por efecto Joule en una línea se pueden resumir en:

La disminución de pérdidas como resultado de la compensación de reactiva puede calcularse

según:
Conclusiones

En sus labores diarias, el hombre en su búsqueda incansable de crecimiento ha buscado la manera

de innovar. Por ende, ha roto los paradigmas y ha logrado crecer en busca de ser los primeros
frente a la competencia, han buscado la manera de reforzar su organización en base a esto ha
utilizado la tecnología como soporte por medio a sistemas que integran y fortalecen su crecimiento.
Por esto las empresas han tratado de organizarse y utilizar los sistemas tecnológicos como su gran
arma que le ayudará al crecimiento y le ayudará a poder brindar un mejor servicio eléctrico
disminuyendo las perdidas en las empresas por la incidencia de las cargas relativas.

Por lo tanto, en este trabajo podremos percibir los diferentes tipos de diagramas FACTS, la
compensación en los sistemas de potencia disminución y aplicación a la reducción de la cargar
reactiva en los transformadores ya que significa un coste adicional de una energía no utilizada en
la industria.
