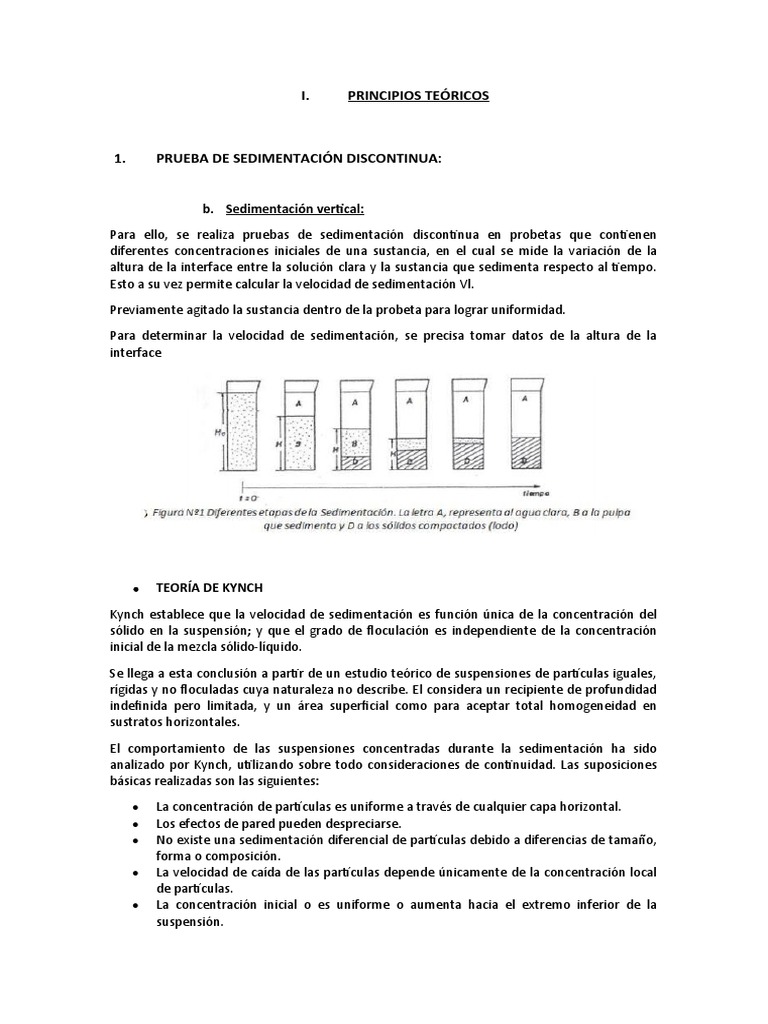

I.

PRINCIPIOS TEÓRICOS

1. PRUEBA DE SEDIMENTACIÓN DISCONTINUA:

b. Sedimentación vertical:
Para ello, se realiza pruebas de sedimentación discontinua en probetas que contienen
diferentes concentraciones iniciales de una sustancia, en el cual se mide la variación de la
altura de la interface entre la solución clara y la sustancia que sedimenta respecto al tiempo.
Esto a su vez permite calcular la velocidad de sedimentación Vl.
Previamente agitado la sustancia dentro de la probeta para lograr uniformidad.
Para determinar la velocidad de sedimentación, se precisa tomar datos de la altura de la
interface

 TEORÍA DE KYNCH
Kynch establece que la velocidad de sedimentación es función única de la concentración del
sólido en la suspensión; y que el grado de floculación es independiente de la concentración
inicial de la mezcla sólido-líquido.
Se llega a esta conclusión a partir de un estudio teórico de suspensiones de partículas iguales,
rígidas y no floculadas cuya naturaleza no describe. El considera un recipiente de profundidad
indefinida pero limitada, y un área superficial como para aceptar total homogeneidad en
sustratos horizontales.
El comportamiento de las suspensiones concentradas durante la sedimentación ha sido
analizado por Kynch, utilizando sobre todo consideraciones de continuidad. Las suposiciones
básicas realizadas son las siguientes:
 La concentración de partículas es uniforme a través de cualquier capa horizontal.
 Los efectos de pared pueden despreciarse.
 No existe una sedimentación diferencial de partículas debido a diferencias de tamaño,
forma o composición.
 La velocidad de caída de las partículas depende únicamente de la concentración local
de partículas.
 La concentración inicial o es uniforme o aumenta hacia el extremo inferior de la
suspensión.
  La velocidad de sedimentación tiende a cero al aproximarse la concentración a un
valor límite correspondiente al de la capa de sedimento depositado en el fondo del
recipiente.
Para aplicar esta teoría emplearemos las siguientes fórmulas:
 Cálculo de la Velocidad:
Al trazar la altura de la internase como función del tiempo, y trazando una tangente a dicha
curva se tendrá el valor de la velocidad de sedimentación. (VL), que es la pendiente de dicha
tangente cuando t es igual a tL de acuerdo a la siguiente relación:

 Cálculo de la Concentración:
Esta tangente intercepta a la ordenada en Hi. Se tiene entonces, como consecuencia de un
balance de energía y en función de la concentración:

Dónde:
Hi: Altura de la intersección de la tangente con el eje de ordenadas.
HL: Altura que corresponde al punto en donde se trazó la tangente.
tL: Tiempo correspondiente al punto en donde se trazó la tangente.
VL: Velocidad correspondiente al punto en donde se trazó la tangente.
HO: Altura inicial de la suspensión.
CO: Concentración inicial de la suspensión.

Etapas de una sedimentación discontinua: a) desarrollo del proceso en una probeta de

laboratorio; b) curva de sedimentación obtenida.
 c. Sedimentación inclinada:

 Ecuación de Nakamura – Kuroda:

Nakamura y Kuroda suponen que el incremento aparente de la velocidad de sedimentación se
debe al descenso de las partículas sólidas a lo largo de la “cara” inclinada; produciendo una
gradiente de densidad a través de la distancia que separa las caras inclinadas del
sedimentador, dando lugar al establecimiento de una corriente de convección que transporta
más rápidamente a las partículas al fondo de la columna. La porción del líquido clarificado se
suma a la que se produce por razón de la sedimentación de las partículas sólidas debajo de la
interfase horizontal entre el líquido y el aire. Nakamura y Kuroda proponen una expresión que
permite calcular la altura de la interfase en sedimentadores de sección transversal
rectangulares inclinados tal

como sigue:

Donde:
 Ho: la altura de la interfase al tiempo t.
 B: la distancia perpendicular entre las caras inclinadas.
 β: Es el ángulo que forma el sedimentador con la vertical.
Diferenciando la ecuación y con t = 0 se obtiene una expresión para la velocidad aparente de
descenso de la interfase en un sedimentador de sección transversal rectangular, obteniendo:
Donde:
 B: distancia (cm) que existe entre las caras inclinadas del sedimentador.
 Vsexp: velocidad de sedimentación vertical experimental hallada en el sedimentador
de sección circular.
 Ho: altura inicial (cm) de la suspensión en el sedimentador.

 Ecuación de Graham – Lama:

Graham y Lama explican que existe una diferencia de concentración de sólidos entre las caras
superior e inferior del sedimentador y proponen la siguiente ecuación:

Donde FG es un factor de corrección que depende de la fracción de sólidos en la suspensión y

no varía con el ángulo de inclinación β entre 30º y 70º.
Se puede hallar el factor FG, analizando matemáticamente la siguiente ecuación:

Si:

Se obtiene una ecuación lineal de cuya pendiente se halla el factor FG.

 Ecuación de Ghosh (Lama-Condorhuamán)

Estudio realizado para suspensiones acuosas de Carbonato de Calcio, Sulfato de Bario y Oxido
de Plomo en sedimentadores de sección circular y rectangular. El ángulo de inclinación con
respecto a la horizontal fluctúa entre 35° y 75° para suspensiones que varían entre 39.4 y 1070
g/L.

Donde el parámetro K es una constante adimensional obtenida experimentalmente para cada

una de las suspensiones.

Donde ΔΚ es el intervalo de confianza del 95% de nivel de significancia.

En la práctica se trabaja con un valor promedio hallado mediante una regresión; el valor del K
utilizado es de 0.401 (constante experimental para el BaSO , tomado de la Tesis del Ing.
4

Condorhuamán).
 II. DETALLES EXPERIMENTALES

1. MATERIALES:

 Cuatro probetas graduadas de 1 litro

 Muestra de baritina
 Soporte para sedimentador inclinado con dispositivo incorporado para medir el ángulo
de inclinación del sedimentador
 Sedimentador de sección circular
 3 tapones con plastilina
 Cronómetro
 Balanza analítica
 Manguera de aire comprimido
 Cinta métrica

Sedimentación Vertical

La experiencia comienza pesando Colocamos 90g de la baritina en una

baritina en función de las probeta de 1000mL y enrasamos,
concentraciones a trabajar, las colocamos su tapón y la sellamos con
cuales fueron 90g, 110g, 120g. plastilina para agitarlo.

Apuntar la altura del sedimentado

tomando en cuenta que las alturas
iniciales para los tres casos sean la
misma, al mismo tiempo apuntamos el
tiempo que demora en sedimentar. Lo
mismo repetimos para 110g y 120 g de
baritina.
 Sedimentación Inclinada
Preparamos una suspensión de
baritina con agua de concentración
300g/L. Colocamos la solución en la
columna de sección rectangular y
circular inclinada fijando una altura en
el sedimentador de sección rectangular
que sirva de referencia al
sedimentador de sección circular.
Se fijó el ángulo de inclinación
deseado, en el caso experimental al
que trabajamos fueron los ángulos de
35º, 45º y 65º. La suspensión es
agitada con la inyección de aire
comprimido del compresor
Se Toma los datos del tiempo y la atura
de la interface del sedimentado
 BIBLIOGRAFÍA

1. Brown G., “Operaciones Básicas de la Ingeniería Química” Segunda edición, Editorial

Marin S.A, España 1985. Pag 117.

2. Foust A., “Principio de Operaciones Unitarias”, Segunda edición, México 1996, Compañía
Editorial Continental S.A de C.V, Pág. 628-629.

3. Condorhuamán, C., Tesis: “Estudio Experimental de la sedimentación discontinua de

suspensiones acuosas”, Pág. 3 -23, UNMSM. Lima Perú-1998.

4. Zegarra, César; Tesis: “Algunos aspectos de diseño de sedimentadores continuos”, Pags.8-

12,33-35; UNMSM. Lima, Perú - 2011
