TOPOLOGÍA DE BUS

TOPOLOGÍA DE BUS

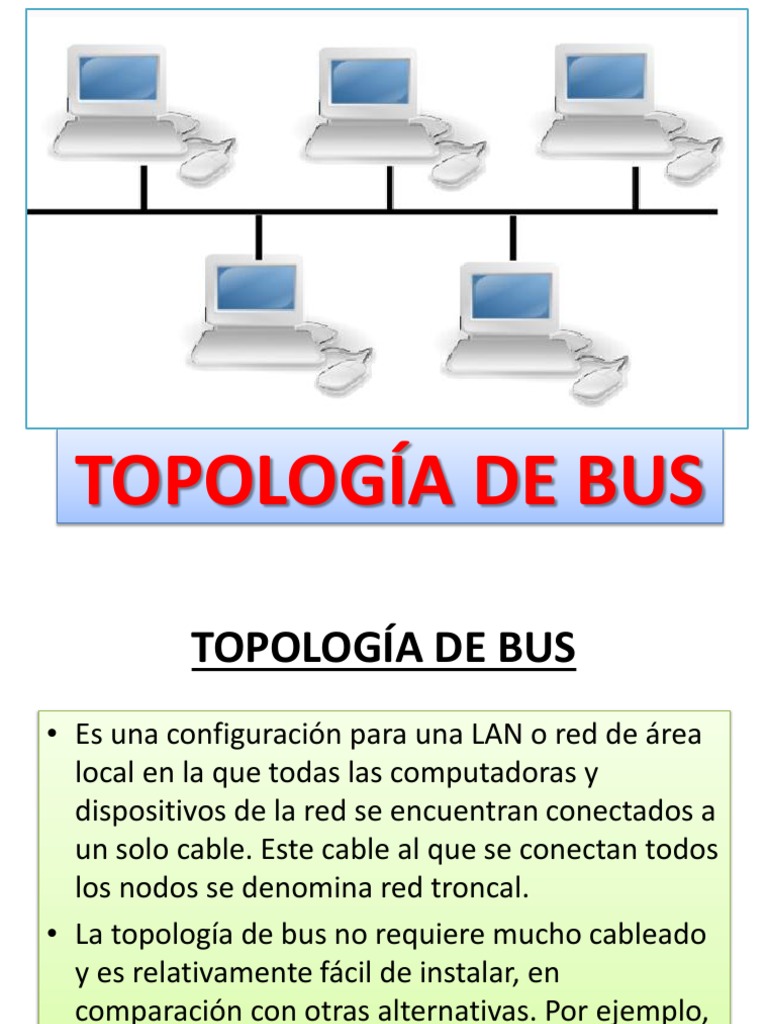

• Es una configuración para una LAN o red de área
local en la que todas las computadoras y
dispositivos de la red se encuentran conectados a
un solo cable. Este cable al que se conectan todos
los nodos se denomina red troncal.
• La topología de bus no requiere mucho cableado
y es relativamente fácil de instalar, en
comparación con otras alternativas. Por ejemplo,
esta topología se utiliza en las redes Ethernet.
 TOPOLOGÍA DE BUS
• Una manera de considerar a una topología de bus es
que la línea a la cual se conectan todos los nodos
o dispositivos de la red es como un pasillo por donde
viaja una señal para encontrar el nodo al que se va a
entregar.
• El cable en la topología de bus tiene dos terminadores
que amortiguan la señal para que no siga moviéndose
de un extremo de la red al otro.
• La topología de bus se valora a menudo por su
simplicidad y por su menor costo de implementación.
 CARACTERÍSTICAS
• Una topología de bus se basa en un tramo de
cable principal donde en cada extremo hay un
terminador. Todos los dispositivos, como
computadoras portátiles, impresoras,
servidores, estaciones de trabajo, etc., están
conectados al cable principal.
• Por tanto, el cable principal actúa como la
columna vertebral de toda la red. Los datos
enviados por una computadora se transmiten a lo
largo de todo el cable troncal en ambas
direcciones desde la computadora emisora.
 CARACTERÍSTICAS
• Cuando los datos llegan a un nodo, este verifica la
dirección de destino (dirección MAC/IP) para ver si
coincide con su dirección. Si no coincide la dirección, el
nodo no hace nada más. Sin embargo, si la dirección
del nodo coincide con la dirección contenida en los
datos, procesa la información.
• Dependiendo del tipo de tarjeta de red que se utiliza
en cada computadora, para conectarlas se utiliza un
cable coaxial o un cable de red RJ-45. Se le conoce de
manera alterna como topología de línea.
 REBOTE DE LA SEÑAL
• Si la señal alcanza el final de la longitud del cable,
se recupera y regresa por la dirección de donde
provino. Esto se conoce como rebote de la señal.
• Este rebote de la señal creará un problema en la
red, porque si al mismo tiempo se envía otra
señal por la longitud del cable, las dos señales
colisionarán.
• Se utilizan terminadores para poder absorber la
señal cuando esta llega al final, evitando así el
rebote de la señal.
 VENTAJAS
• Fácil conexión de dispositivos a la red
• Es más barata que otras opciones
• No se requieren concentradores o
conmutadores
• La red puede expandirse
• Terminadores de cableado no requieren
energía
 DESVENTAJAS
• Limitación de tamaño
• Dispositivos adicionales ralentizan la red
• Opciones limitadas de seguridad
• Se requieren dos terminadores en la red
• Colapso por ruptura del cable troncal
• Falta de coordinación para transmitir datos
PASOS PARA DISEÑAR UNA RED
TOPOLOGIA BUS O LINEAL:
 PASOS PARA DISEÑAR UNA RED
TOPOLOGIA BUS O LINEAL:

1. Ubicamos los PC en forma de línea

2. Ubicamos un Hubs a cada PC
3. Realizamos la conexión de Hubs a otro Hubs cable cruzado
4. Realizar la conexión de PC a cada hub con cable trenzado
5. Configurar la IP de cada equipo como red local Clase C: 192.168.1.X/24
(X= Cualquier número mayor a 0) mascara de red por defecto para esta
clase
6. Esperar que las conexiones se pongan en verde
7. Probar enviando mensajes
8. Hacer la simulación debe verse que llega al destino y en los demás lo
rechaza
