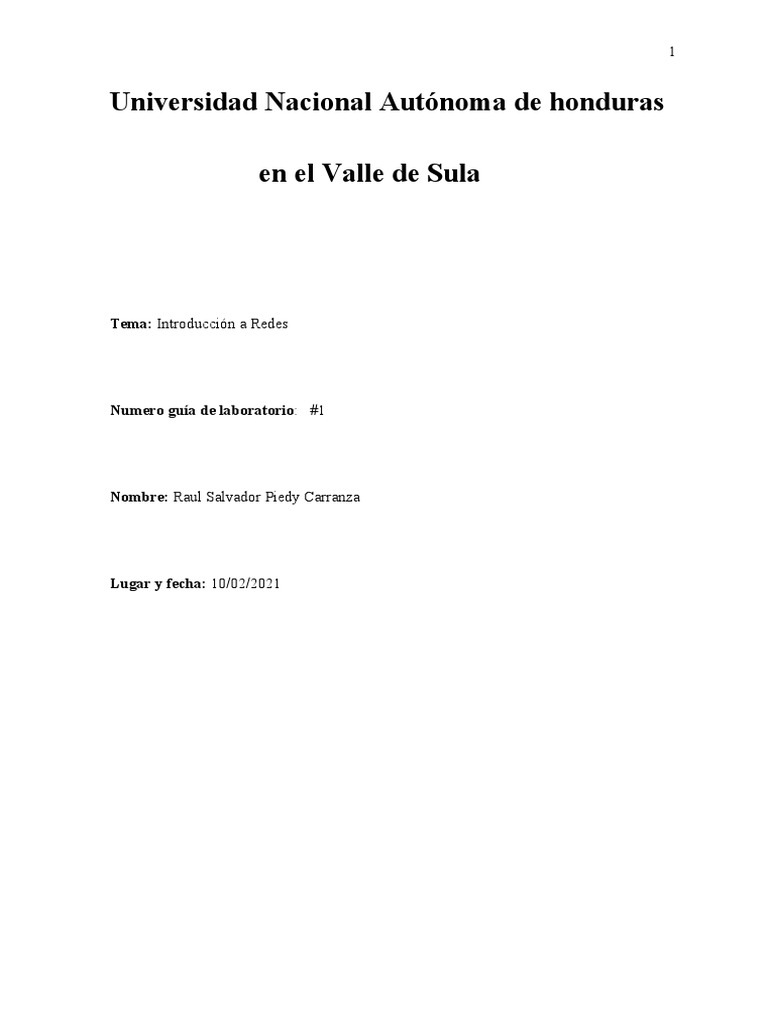

1

Universidad Nacional Autónoma de honduras

en el Valle de Sula

Tema: Introducción a Redes

Numero guía de laboratorio: #1

Nombre: Raul Salvador Piedy Carranza

Lugar y fecha: 10/02/2021

 2

Objetivos

1. Preparar una topología básica de red de área local.

2. Comprobar el funcionamiento de la comunicación entre dos dispositivos finales.

3. Explicar el funcionamiento del protocolo ARP.

 3

Introducción

Al principio pensé que la elaboración de este ensayo sería algo complicado, más que todo

en la parte física de este pequeño modelo, ya que no tengo mucho conocimiento con la

plataforma de Cisco Packet Tracer, y gracias a las enseñanzas del Ingeniero, se me hizo muy

fácil aprender cosas que no comprendía mucho,

 4

Ensayo

Dando inicialización con el proyecto se

empezó implementando una topología muy

básica de los que son los IOS.

Como observamos aquí en su estructura física

como debería ser en la primera imagen comencé

a agregando primero un Rack, así para poder

tener disponible la mayor cantidad posible de

espacio, ya que son determinados para poder

organizar bien los centros de datos, una vez

instalado el rack comenzamos ordenando dos switch de tipo 2960 ya que estos serán

encargados con la interconexión de equipos o

dispositivos dentro de una misma red, donde

constituyen las redes de área local o LAN. Una

vez así poder conectar y configurar, empezamos a

enchufar la PC con el cable recto en su respectivo

switch y los mismo empezamos a hacer con la

laptop y luego combinando los dos puertos troncales en los switch, para satisfacer mejores

necesidades.

Una vez empezamos a conectar el cable de consola en la parte trasera de los switch, para

poder acceder command line interface, así poder interactuar y lograr tener acceso con el IOS

de Cisco, debido con el CLI y GUI, así verificando mantener una buena conexión.
 5

Una vez continuamos con la descarga e instalación de putty y Teraterm, ya que con estos

podemos conectarnos con servidores remotos iniciando una sesión en la

cual nos permita ejecutar comandos a un servidor VPS y así poder instalar

algún programa o configurar alguna parte del servidor.

¿Qué es un cable DB9 nulo? ¿cómo construiría un cable nulo

R=/Son cables demodelo SCNM9FM1MBK, donde incluyen un conector DB9 macho y un

conector DB9 hembra, lo cual permite conectar un dispositivo serial a un puerto serial de 9 pines, o

bien transferir archivos directamente de PC a PC, a través de una conexión serial.

1. Abrir los conectores DB9 con el destornillador pequeño para exponer todos los puertos y las
conexiones de los cables.
2. Tira de ambos extremos de tres alambres con el pelacables. Exponer lo suficiente alambre para
encajar en los conectores DB9.
3. Conecte un extremo del primer cable al puerto número 2 en el primer conector DB9 y conecte el
otro extremo al puerto número 3 en el segundo conector DB9. Dependiendo del tipo de conector DB9 que
tiene, esta conexión puede completarse con un tornillo, insertando el alambre de un clip o pulsando un
botón y luego insertar el cable.
4. Conecte un extremo del segundo cable al puerto número 3 en el primer conector DB9 y conecte el
otro extremo al puerto número 2 en el segundo conector DB9.
5. Conecte un extremo del tercer cable al puerto número 5 en el primer conector DB9 y conecte el
otro extremo al puerto número 5 en el segundo conector DB9.
6. Cerca de los conectores DB9, y el cable módem está listo para usar.
 6

Topología descarga e instalación configuración IP

Configuración comandos

Una vez seguimos con los comandos para poder configurar y

verificar para

ambos equipos.

Entre en el panel de configuración de la

tarjeta de red de cada computadora

 7

Luego donde abriremos una ventana de command prompt

(cmd) en PC1 y asi poder digitar los siguientes comandos de

verificación, en Sw1 y Sw2.

a. ¿Fue necesario implementar un router para que dos computadoras se puedan comunicar

entre sí?

R=/no es necesario ya que se esta combinando los dos puertos troncales en los switch,

b. ¿Qué hace falta para que dos computadoras puedan comunicarse entre sí?

R=/ Se dice que dos ordenadores están interconectados, si éstos son capaces de intercambiar

información. La conexión no necesita hacerse a través de un hilo de cobre , también puede hacerse

mediante el uso de láser, microondas y satélites de comunicación.

c. ¿Qué es el protocolo ARP? Defínalo, en qué capa funciona y qué función cumple dentro

de la comunicación entre dos computadoras. En qué momento la tabla MAC de direcciones de

los router y las computadoras cambió, explique y desarrolle.

R=/protocolo de resolución de direcciones, fue especificado en 1982 en el estándar RFC 826 para

llevar a cabo la resolución de direcciones IPv4 en direcciones MAC. ARP es imprescindible para la
 8

transmisión de datos en redes Ethernet y funciona como asignar direcciones por medio del Address

Resolution Protocol hay que distinguir si la dirección IP del host de destino se encuentra en la misma red

local o en otra subred.

Dado que las direcciones MAC son asignadas directamente por el fabricante del hardware, también se

denominan direcciones de hardware. En Microsoft Windows, la dirección MAC se denomina dirección

físicaEl término dirección de dispositivo, por otro lado, es ambiguo, porque un dispositivo puede tener

varios adaptadores de red y por lo tanto diferentes direcciones MAC.

Conclusiones
 9

 Se pueden compartir grandes cantidades de información mediante el empleo de gestores de

bases de datos en red. Con ello se evita la redundancia de datos y se facilita el acceso y la
actualización de los datos.
 Se aumenta la eficiencia de los ordenadores, poniendo a disposición del usuario todo
un sistema que hace que las consultas sean más rápidas y cómodas.
 Se pueden compartir periféricos como: son impresoras, módems, scanners, entre otros
dispositivos.

Bibliografía
 10

1. J. Félix Rábago. Redes Locales. 2010. Madrid: Anaya Multimedia

2. Wayne Lewis. LAN inalámbrica y conmutada: guía de estudio de CCNA exploration.
2009. Madrid: Pearson Educación.
