Monografia Instrumentos Topograficos

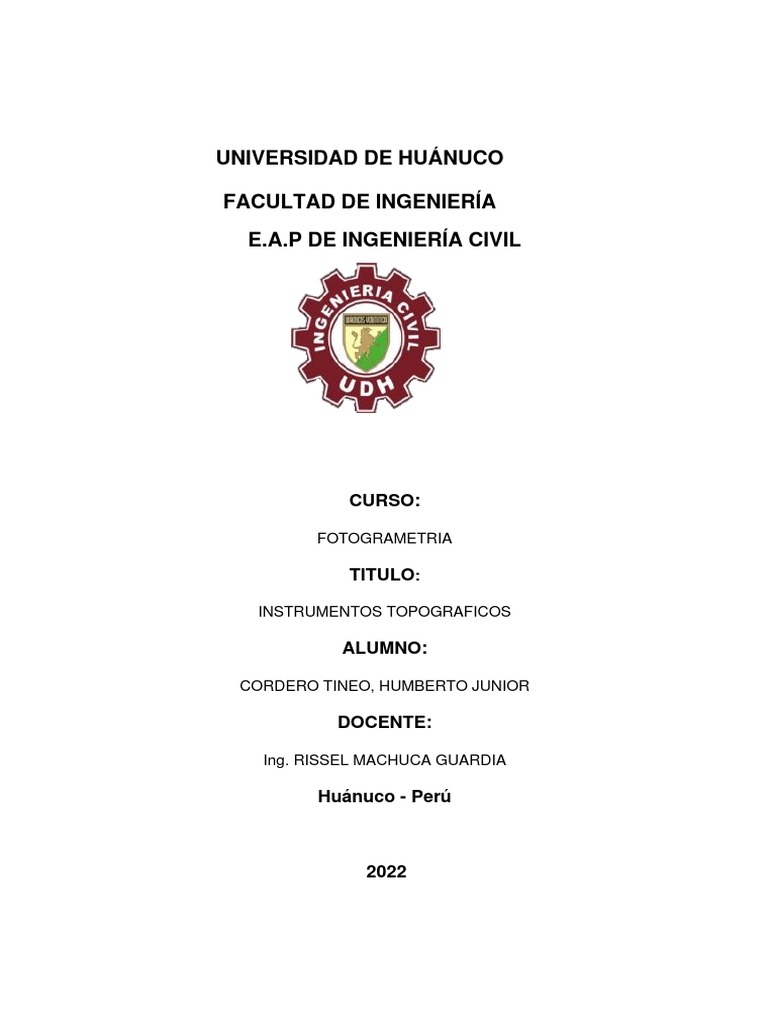

UNIVERSIDAD DE HUÁNUCO
FACULTAD DE INGENIERÍA
E.A.P DE INGENIERÍA CIVIL
CURSO:
FOTOGRAMETRIA
TITULO:
INSTRUMENTOS TOPOGRAFICOS
ALUMNO:
CORDERO TINEO, HUMBERTO JUNIOR
DOCENTE:
Ing. RISSEL MACHUCA GUARDIA
Huánuco - Perú
2022
OBJETIVO GENERAL
• Dar a conocer la importancia y el manejo de los instrumentos topográficos,
sus características, utilidad, cuidado, marcas, precio...
OBJETIVOS ESPECÍFICOS
• Conocer el funcionamiento adecuado de los instrumentos topográficos.
• Conocer sus partes y el manejo adecuado de cada uno.
• Conocer la aplicación y adecuado uso de los instrumentos topográficos.
JUSTIFICACIÓN
Es importante saber qué tipo de instrumentos topográficos son los que empleamosdía
a día en este “romanticismo descriptivo del terreno”.
Este tema es idóneo además, porque con esta investigación uno tiende a saber de
qué manera poder emplear adecuadamente los diferentes instrumentos tipográficos.
2
INDICE
OBJETIVO GENERAL
OBJETIVOS ESPECÍFICOS
JUSTIFICACIÓN
INTRODUCCIÓN:
CAPÍTULO 1: Equipos Topográficos
CAPÍTULO 2: Descripción de los equipos topográficos
1. El Teodolito:
2. El tránsito
3. La brújula
4. La Cinta métrica (Flexómetro o Huincha de medir)
5. El odómetro
6. El distanciómetro
7. Nivel
8. El nivel de mano (Eclímetro)
9. La Estación total
10. El Jalón
11. La Mira
12. El Trípode
13. El GPS
14. El Dron
15. La libreta de campo
16. La Plomada
17. Las estacas.
CONCLUSIONES Y RECOMENDACIONES:
BIBLIOGRAFÍA:
3
INTRODUCCIÓN:
Los equipos topográficos se clasifican o dividen en los de medir ángulos (el teodolito, el tránsito
y la brújula), los de medir distancias (la cinta métrica, el odómetro y el distancio metro) y los de
medir pendiente (el nivel de mano, de riel, el fijo, basculante, automático).
Todos estos equipos nos ayudan a trabajar la topografía de una manera -podríamos decir- más
precisa y esa información se verá ampliada a lo largo del presente trabajo de investigación.
Este trabajo concierne a todo lo relacionado con equipos topográficos, su funcionalidad y

utilidad en el campo de la topografía (descripción del terreno).
La necesidad de establecer límites precisos e invariables en el tiempo entre las propiedades

seguramente hizo surgir los principales métodos e instrumentos topográficos elementales.
4
CAPÍTULO 1: Equipos Topográficos:
Podemos clasificarlos en tres categorías:
- Para medir ángulos: el teodolito, el transito y la brújula.
- Para medir distancias: la wincha (cinta métrica), el odómetro, y el distanciometro
- Para medir pendiente: el nivel de mano, de riel, el fijo, basculante, automático
Es común que se piense que un topógrafo resuelve sus necesidades con triángulos, ya que
puede dividir cualquier polígono en triángulos y a partir de ahí obtener por ejemplo el área, esto
con la ayuda de senos, cosenos y el teorema de Pitágoras, para definir estos triángulosutiliza
el teodolito, y es sabido que conociendo 3 datos de un triángulo sabemos todo de él (por ejem
2 ángulos y una distancia, 3 distancias, etc. etc.), esta información es posteriormente
procesada para obtener coordenadas y poder dibujar por ejemplo en Autocad.
Actualmente existe otro grupo de instrumentos que permiten obtener coordenadas geográficas,
estos son los GPS.
CAPÍTULO 2: Descripción de los Equipos topográficos:

1. El Teodolito:
5
a. Función (Utilidad):
El teodolito es un instrumento de medición mecánico-óptico que se utiliza para obtener

ángulos verticales y horizontales, en la mayoría de los casos, ámbito enel cual tiene una
precisión elevada. Con otras herramientas auxiliares puede medir distancias y desniveles
b. Características y Funcionamiento:
Es portátil y manual; está hecho con fines topográficos e ingenieriles, sobre todo para las
triangulaciones. Con ayuda de una mira y mediante la taquimetría, puede medir distancias. Un
equipo más moderno y sofisticado es el teodolito electrónico, y otro instrumento más
sofisticado es otro tipo de teodolito más conocido como estación total.
Básicamente, el teodolito actual es un telescopio montado sobre un trípode y con dos círculos
graduados, uno vertical y otro horizontal, con los que se miden los ángulos con ayuda de lentes.
El teodolito también es una herramienta muy sencilla de transportar. Por eso es una
herramienta que tiene muchas garantías y ventajas en su utilización. Es su precisión en el
campo lo que lo hace importante y necesario para la construcción.
Ejes principales:
- Eje Vertical de Rotación Instrumental s - s (EVRI)

- Eje Horizontal de Rotación del Anteojo K - K (EHRA)
- Eje Óptico Z - Z (EO)
El eje Vertical de Rotación Instrumental es el eje que sigue la trayectoria del Cenit-Nadir,
también conocido como la línea de la plomada, y que marca la vertical del lugar.
6
El eje óptico es el eje donde se enfoca a los puntos. El eje principal es el eje donde se miden
ángulos horizontales. El eje que sigue la trayectoria de la línea visual debe ser perpendicular
al eje secundario y éste debe ser perpendicular al eje vertical. Los discos son fijos y la alidada
es la parte móvil.El declimetro también es el disco vertical.
El eje Horizontal de Rotación del Anteojo o eje de muñones es el eje secundario del teodolito,
en el se mueve el visor. En el eje de muñones hay que medir cuando utilizamos métodos
directos, como una cinta de medir y asíobtenemos la distancia geométrica. Si medimos la altura
del jalón obtendremos la distancia geométrica elevada y si medimos directamente al suelo
obtendremos la distancia geométrica semielevada; las dos se miden a partir del eje de
muñones del teodolito.
El plano de colimación es un plano vertical que pasa por el eje de colimación que está en el
centro del visor del aparato; se genera al girar el objetivo.
c. Tipos:
Los teodolitos se clasifican en teodolitos repetidores, reiteradores, brújula yelectrónicos.
- Teodolitos repetidores:
Estos han sido fabricados para la acumulación de medidas sucesivas de un mismo ángulo
horizontal en el limbo, pudiendo así dividir el ángulo acumuladoy el número de mediciones
vistas.
- Teodolitos reiteradores:
Llamados también direccionales, los teodolitos reiteradores tienen la particularidad de poseer
un limbo fijo y sólo se puede mover la alidada.
- Teodolito-brújula:
Como dice su nombre, tiene incorporada una brújula de características especiales. Este tiene
una brújula imantada con la misma dirección al círculo horizontal sobre el diámetro 0 a 180
grados de gran precisión.
- Teodolito electrónico:
Es la versión del teodolito óptico, con la incorporación de electrónica para hacer las lecturas
del círculo vertical y horizontal, mostrando los ángulos en una pantalla eliminando errores de
apreciación. Es más simple en su uso y por requerir menos piezas, es más simple su
fabricación y en algunos casos su calibración.
7
Las principales características que se deben observar para comparar estos equipos son: la
precisión, el número de aumentos en la lente del objetivo y si tiene o no compensador
electrónico.
d. Estructura (Partes):
Partes principales
- Niveles: El nivel es un pequeño tubo cerrado que contiene una mezcla de

alcohol y éter y una burbuja de aire; la tangente a la burbuja de aire será un
plano horizontal. Se puede trabajar con los niveles descorregidos.
- Precisión: Depende del tipo de teodolito que se utilice. Existen desde los
antiguos, que varían entre el minuto y el medio minuto; los modernos, que
tienen una precisión de entre 10", 6", 1" y hasta 0.1".
- Nivel esférico: Es una caja cilíndrica tapada por un casquete esférico.
Cuanto menor sea el radio de curvatura menos sensibles serán; sirven para
obtener de forma rápida el plano horizontal. Estos niveles tienen en el centro
un círculo; hay que colocar la burbuja dentro del círculo para hallar un plano
horizontal bastante aproximado. Tienen menor precisión que los niveles
tóricos; su precisión está en 1´ como máximo, aunque lo normal es 10´ o 12´.
- Nivel tórico: Si está descorregido impide medir. Hay que calarlo con los
tornillos que lleva el aparato. Para corregir el nivel hay que bajarlo un ángulo
determinado y después estando en el plano horizontal con los tornillos se
nivela el ángulo que se ha determinado. Se puede trabajar estando
descorregido, pero hay que cambiar la constante que da el fabricante. Para
trabajar estando descorregido se necesita un plano paralelo. Para medir
hacia el norte geográfico (se miden acimutes; si no se tienen orientaciones)
se utiliza el movimiento general y el movimiento particular. Sirven para
orientar el aparato y si se conoce el acimutal se sabrán las direcciones
medidas respecto al norte.
- Plomada: Se utiliza para que el teodolito esté en la misma vertical que el
punto del suelo.
- Plomada de gravedad: Bastante incómoda en su manejo, se hace poco
precisa sobre todo los días de viento. Era el método utilizado antes de
aparecer la plomada óptica.
- Plomada óptica: es la que llevan hoy en día los teodolitos; por el ocular se
ve el suelo y así se pone el aparato en la misma vertical que el punto
buscado.
- Limbos: Discos graduados que permiten determinar ángulos. Están divididos
de 0 a 360 grados sexagesimales, o de 0 a 400 grados centesimales. En los
limbos verticales se pueden ver diversas graduaciones (limbos cenitales). Los
limbos son discos graduados, tanto verticales como horizontales. Los
teodolitos miden en graduación normal (sentido dextrógiro) o graduación
8
anormal (sentido levógiro o contrario a las agujas del reloj). Se miden ángulos cenitales
(distancia cenital), ángulos de pendiente (altura de horizonte) yángulos nadirales.
- Nonius: Mecanismo que permite aumentar o disminuir la precisión de un
limbo. Se dividen las n - 1 divisiones del limbo entre las n divisiones del nonio.
La sensibilidad del nonio es la diferencia entre la magnitud del limbo y la
magnitud del nonio.
- Micrómetro: Es el mecanismo óptico que permite hacer la función de los
nonios pero de forma que permite ver una serie de graduaciones y un rayo
óptico mediante mecanismos; esto aumenta la precisión.
Partes accesorias
- Trípodes: Se utilizan para trabajar mejor; tienen la misma X e Y pero

diferente Z, ya que tienen una altura; el más utilizado es el de meseta. Hay
unos elementos de unión para fijar el trípode al aparato. Los tornillos
nivelantes mueven la plataforma del trípode; la plataforma nivelante tiene tres
tornillos para conseguir que el eje vertical sea vertical.
- Tornillo de presión (movimiento general): Es el tornillo marcado en amarillo;
se fija el movimiento particular, que es el de los índices, y se desplaza el
disco negro solidario con el aparato. Se busca el punto y se fija el tornillo de
presión. Este tornillo actúa en forma ratial, o sea hacia el eje principal.
- Tornillo de coincidencia (movimiento particular o lento): Si hay que visar un
punto lejano, con el pulso no se puede; para centrar el punto se utiliza el
tornillo de coincidencia. Con este movimiento se hace coincidir la línea
vertical de la cruz filar con la vertical deseada, y este actúa en forma
tangencial. Los otros dos tornillos mueven el índice y así se pueden medir
ángulos o lecturas acimutales con esa orientación.
9
Teodolito antiguo
10
e. Aplicación (Manejo):
Para realizar un buen levantamiento topográfico se deben considerar lassiguientes

condiciones:
- Cuando el teodolito se encuentra perfectamente instalado en una estación, el

eje vertical (o eje principal) (S-S) queda perfectamente vertical.
- El eje de colimación (Z-Z) debe ser perpendicular al eje horizontal (K-K).
- El eje horizontal (K-K) debe ser perpendicular al eje vertical (S-S). es muy
importante el uso de estos.
f. Marcas, modelos y precios:
Marca: GEOMAX
Modelo: GEOMAX model ZIPP02
Precio: S/. 4665.00
Marca: NIKON
Modelo: NIKON NE - 101
Precio: US$ 2,455.00
Marca: NIKON
Modelo: NIKON NE - 100
Precio: US$ 2,250.0
Marca: TOPCON DT
Modelo: TOPCON DT - 209
Precio: S/. 8200.00
Marca: PENTAX
Modelo: PENTAX ETH-402
Precio: ---
Tienen un precio que parte de los 1.000 euros para uno estándar, pero de ahípara arriba
pueden pasar los 15.000 euros por un buen teodolito.
2. El transito:
11
Es un instrumento de medición mecánico-óptico universal que sirve para medir ángulos

verticales y, sobre todo, horizontales, ámbito en el cual tiene una precisiónelevada.
Básicamente, el Transito actual es un telescopio montado sobre un trípode y con dos círculos
graduados, uno vertical y otro horizontal. Tiene una increíble variedadde usos.
Usos (considerado el aparato universal de la topografía):
- Medir ángulos horizontales y verticales.

- Trazar ángulos horizontales y verticales.
- Medir distancias.
- Determinar diferencias de elevación.
- Medir direcciones.
- Trazar y prolongar líneas.
Instrumento topográfico para medir ángulos verticales y horizontales, con una precisión de 1
minuto (1´) o 20 segundos (20"), los círculos de metal se leen con lupa, los modelos viejos
tienen cuatro tornillos para nivelación, actualmente se siguen fabricando pero con solo tres
tornillos nivelantes.
Para diferencia un transito de un minuto y uno de 20 segundos, en los nonios los de 1 minuto
tienen en el extremo el número 30 y los de 20 segundos traen el numero 20
Con otras herramientas auxiliares puede medir distancias y desniveles. Es portátil y

manual; está hecho con fines topográficos e ingenieriles, sobre todo enlas triangulaciones. Con
ayuda de una mira y mediante la taquimetría, puede medirdistancias. Un equipo más moderno
y sofisticado es el Transito electrónico, y otro
12
instrumento más sofisticado es otro tipo de Transito más conocido como estacióntotal.
Lectura del vernier del tránsito:
Para obtener el valor de la lectura, léase primero sobre el limbo, en la dirección de la

graduación, los números enteros que se encuentran antes de llegar al cero del vernier.
Enseguida, léase el valor de la fracción sobre el vernier, contando el número de divisiones que
haya desde el cero hasta que se encuentre la coincidencia de una división del vernier con una
división del limbo. Las dos lecturas, tanto la del limbo como la del vernier deben hacerse en la
misma dirección y deben sumarse para obtener el valor total.
c. Tipos:
- Telescopio: Sirve para precisar la línea visual formando la línea de

colimación que une los centros del objeto y de la retícula. Sus partes
esenciales son: objetivo, ocular, retícula y tubo telescópico.
- Objetivo: En su forma más simple está compuesto por lentes que definen un
sistema convergente, una exterior biconvexo, de Crown glass y otra interior
planocóncava o cóncavoconvexa, de Flint glass (cristal).
- Ocular: Hace las veces de microscopio, amplia la imagen sobre el plano de

la retícula y se compone de dos lentes planoconvexas.
- Retícula: Es generalmente un disco de vidrio con tres hilos horizontales,

paralelos entre si y equidistantes; y de un hilo vertical que corta por en medio
a los tres anteriores.
13
- Tubo telescópico: Es el armazón en el que están colocados el objetivo, el
ocular y la retícula. Para observar un objeto por medio de un telescopio es
necesario enfocar primero la imagen de los hilos de la retícula por medio del
tornillo de enfoque del ocular, y después, por medio del tornillo de enfoque del
objetivo, se enfoca la imagen producida por el objetivo en el plano de la
retícula.
- Limbo horizontal: Es un círculo horizontal graduado que gira alrededor del

eje azimutal y con la ayuda de la alidada que se encuentra sobre él,
proporciona el ángulo horizontal entre dos visuales. Tiene dos vernieres
diametralmente opuestos y situados en las partes descubiertas de la base de
la alidada. Tiene un tornillo de presión del movimiento general para
movimientos grandes, y otro llamado tangencial del movimiento general para
movimientos finos; este último solo funciona cuando el primero esta apretado.
- Eje azimutal: Es el eje de simetría vertical del Tránsito (Teodolito), alrededor
del cual gira todo el instrumento y da el azimut de la línea que proporciona la
visual dirigida por el telescopio.
- Eje de alturas: Es en eje horizontal que está situado en la parte superior de

la alidada y sostiene el telescopio que describe un plano vertical cuando gira
a su alrededor, definiendo una vuelta completa llamada “vuelta de campana”.
- Limbo vertical: Es un círculo vertical graduado que gira junto con el
telescopio y sirve para medir ángulos verticales. Su vernier se encuentra
situado en uno de los apoyos del eje de alturas. Tiene un tornillo de presión
para movimientos grandes, y otro llamado tangencial para movimientos finos;
este último solo funciona cuando el primero esta apretado.
- Alidada: Es todo lo que se encuentra arriba del limbo horizontal. Sirve para
dirigir visuales y contiene vernieres, tornillos de presión, tornillos tangenciales
y brújula.
- Niveles: En la base de la alidada, existen generalmente dos niveles ubicados
perpendicularmente uno del otro para el centrado horizontal del Tránsito y
otro nivel fijo paralelamente al telescopio que sirve para usar el Transito como
nivel.
- Tornillos niveladores: Todo el Tránsito descansa sobre tres apoyos
llamados tornillos niveladores y éstos, sobre una base que se enrosca a la
cabeza del tripié que sirve para colocar el Transito o Teodolito en estación y a
una altura conveniente para trabajar.
14
- Base: La parte inferior de la base se asemeja a un anillo, donde por medio de
un tornillo de sujeción del tripié se fija el Tránsito y que en el proceso del
centrado del mismo, se puede aflojar para afinarlo sin tener que mover el
tripié. El extremo inferior del eje vertical termina en un gancho que sirve para
colgar la plomada que define el punto o la estación.
Centrado y nivelado
1. Se coloca el aparato a la altura necesaria, pero sobre la referencia (trompo,

varilla, etc.).
2. En caso de que la plomada no marque exactamente el centro de la
referencia, levántese completamente y muévase lo necesario, todo esto
observando que la plataforma del aparato este aproximadamente horizontal.
3. Con el movimiento de las patas del tripié se hace llegar la punta de la
plomada al centro de referencia; logrando el centrado preciso, aflojando el
tornillo de sujeción del aparato, moviéndolo en la dirección que se requiera.
4. Terminado lo anterior, se procede a la nivelación del mismo.
5. En instrumentos de tres tornillos niveladores; se coloca el nivel paralelo a dos
tornillos de ellos.
6. Se hace que la burbuja llegue al centro girando los tornillos niveladores de
manera simultánea; el movimiento del pulgar izquierdo indica el
desplazamiento de la burbuja.
7. Gire el telescopio un cuarto de vuelta, o sea 90º, centre la burbuja utilizando
el tercer ttornillo.
15
8. Repítase la operación anterior (tres), hasta que las burbujas queden
centradas en cualquier posición; logrando con esto la nivelación del aparato.
Para realizar un buen levantamiento topográfico se deben considerar lassiguientes

condiciones:
- Calibrar y nivelar el “Transito” (la nivelación debe hacerse en cada punto).

- Con el tornillo general flojo, se ubica el norte con la mira del tránsito y se
aprieta el movimiento general, sin dejar de ver el punto.
- Luego se afloja el movimiento particular y se vira hacia el punto de adelante y/o
atrás y se aprieta el tornillo particular sin dejar de ver el punto. Se realiza la
lectura en el vernier.
- Finalmente se aprieta el movimiento general, ya que, esta medida deberá
quedarse guardada en el vernier, porque en el siguiente punto, una vez
ubicado, se ve el punto de atrás, se da vuelta de campana y se ve el punto de
adelante, y así se obtiene el azimut nuevo.
Este equipo debe manejarse con mucho cuidado para evitar cualquier tipo degolpe que le
provoque alguna falla.
3. La brújula:
Es un instrumento de orientación que utiliza una aguja imantada para señalar el norte
magnético terrestre. Su funcionamiento se basa en el magnetismo terrestre,por lo que señala
el sur magnético que corresponde con el norte geográfico y es improductivo en las zonas
polares norte y sur debido a la convergencia de las líneas de fuerza del campo magnético
terrestre.
Desde mediados del siglo XX, la brújula magnética empezó a ser reemplazada por sistemas
de navegación más avanzados y completos, como la brújula giroscópica (que se calibra con
haces de láser) y los sistemas de posicionamiento global (GPS). Sin embargo, aún es muy
popular en actividades
16
que requieren alta movilidad o que impiden, debido a su naturaleza, el accesoa energía
eléctrica, de la cual dependen los demás sistemas.
Usos:
- Para medir los rumbos

- Para indicar la dirección de un rumbo dado
- Para marchar en una dirección constante
- Para medir distancias en el terreno
Calibración de una brújula
Debido a que la inclinación e intensidad del campo magnético terrestre varía a diferentes
latitudes, las brújulas generalmente son calibradas durante su fabricación. Este ajuste previene
medidas erróneas de la brújula debido a las mencionadas variaciones de campo magnético.
La mayoría de fabricantes calibran sus brújulas para una de cinco zonas terrestres, que van
desde la zona1, que cubre la mayor parte del hemisferio norte, a la zona 5, que cubre Australia
y los océanos del sur. “Suunto”, fabricante de equipos para exploración, introdujo al mercado
las primeras brújulas de dos zonas, que pueden usarse enun hemisferio completo, e
incluso usarse en el otro sin tener fallos importantesde precisión.
Países representativos de cada zona
- Zona 1: Hemisferio Norte (Estados Unidos, Norte de Europa y Asia)

- Zona 2: México, América central, Panamá, Colombia, Venezuela, Norte de
África
- Zona 3: Chile, Bolivia, Brasil, África central
- Zona 4: Paraguay, Uruguay, Sur de Argentina, Nueva Guinea, Sur de África
- Zona 5: Australia, Antártida, Nueva Zelanda
c. Tipos:
- Declinatoria: cuya aguja magnética oscila apoyada sobre la punta aguda de

un pivote de acero situado en el centro de su caja cilíndrica de latón. La aguja
tiene una longitud de 7 a 15 cm. Se usa para orientar una plancheta o
teodolitos. Se puede determinar el plano meridiano magnético de un lugar.
- Circular: cuando la aguja se encuentra en una caja cilíndrica de eje vertical,

teniendo libertad de moverse en todo un giro completo de 360°. Se puede
determinar el rumbo de un punto referido al meridiano magnético.
Clases:
- Brújulas circulares a limbo fijo.

- Brújulas circulares a limbo móvil.
Aunque todas se basan en el mismo principio, el magnetismo, existen diversos tipos de

brújulas, desde pequeñas brújulas de limbo, como las que teníamos de pequeños o van en
llaveros, con una precisión no muy buena, hasta brújulas electrónicas o digitales,
tremendamente precisas y costosas.
17
En el mundo de la orientación, el trekking, la montaña en general, nos centraremos en tres
tipos:
- Brújula cartográfica.
- Brújula lensática.
- Brújula de dedo (carreras de orientación).
Brújula cartográfica y mapa topográfico:
Este tipo de brújula cartográfica se usa en conjunto con un mapa topográfico, de ahí que su
base sea transparente, para no dejar de ver el mapa mientras la usamos sobre él. Son bastante
precisas y muy usadas en el mundo de laorientación. El tener una base transparente nos facilita
el cálculo de orientacionessobre el mapa.
Partes:
- Aguja imantada: Algo básico en las brújulas, todas tienen una, sino no sería
una brújula. Esta aguja se siente atraída por el campo magnético de la tierra
por lo que la parte pintada de rojo señala el Norte.
- Limbo giratorio: Anillo giratorio que no deja de ser un transportador de
ángulos. Normalmente viene dividido en marcas de dos grados
sexagesimales hasta completar los 360º de la circunferencia. Cuanto más
pequeña sea esta división más precisa será la medición de ángulos.
- Flecha de Norte: Flecha que señala el norte en el limbo giratorio. Esta fijo a
este y sirve para calcular rumbos y orientaciones.
- Líneas auxiliares: Líneas paralelas fijas en el interior del limbo que sirven
para trabajar con los meridianos de los mapas topográficos a la hora de
orientarlos, por ejemplo.
- Marca de dirección: Marca o flecha, depende del modelo, que sirve para
determinar nuestra dirección a la hora de obtener rumbos.
- Base transparente: Es la principal característica de este tipo de brújulas y
que la hace perfecta para interactuar con un mapa.
- Escalímetros: Reglas especiales para medir distancias sobre mapas en
diversas escalas. En la foto, escalas 1:25000 y 1:50000, las más usadas a
nivel de orientación en la naturaleza.
18
Brújula Lensática: Es la conocida como brújula militar o brújula de marcha debido a que
está especialmente preparada para marcar rumbos a puntos distantes y seguir la dirección
minimizando el error. Es un modelo muy preciso cuyo error puede variar, dependiendo de la
forma de medición, ya sea facial o ventral, entre 3 y 10 grados. Por contra, puede resultar un
poco más complicada de usar que la cartográfica, aunque no mucho más.
Partes:
- Limbo flotante con aguja imantada: A diferencia de otras brújulas, la

lensática tiene la aguja imantada integrada en el limbo flotante. El limbo de
estas brújulas está dividido en grados sexagesimales y en grados milesimales
o milésimas artilleras. NOTA: la circunferencia tiene 360º sexagesimales,
6400ºº milésimas o 400g grados centesimales.
- Corona dentada móvil: Es la circunferencia móvil independiente del limbo.
Contiene una marca luminosa para mediciones. Tiene 120 dientes o
muescas. Si dividimos 360º entre estas 120 muescas nos dice que cada
muesca equivale a 3º, cada click de la corona son 3º. Esto nos sera útil a la
hora de tomar rumbos bajo condiciones de poca o nula visibilidad,
- Marca luminosa fija: Marca que determina nuestro rumbo medido en el
limbo.
- Alambre y punto de mira trasero: Estas dos partes funcionan en conjunto
para lograr apuntar al objetivo de la forma más precisa y así determinar el
rumbo con más exactitud.
- Lente: Nos facilita la lectura de los grados de nuestro rumbo en el limbo.
- Marcas luminosas: Tanto las marcas luminosas de esta como de otras
brújulas nos sirven para utilizarlas bajo condiciones de visibilidad bajas.
Brújula De Dedo
Aunque este tipo de brújulas es extremadamente sencillo, la incluyo por el uso que se le da en
carreras de orientación, una disciplina que me gusta bastante aunque no la practico tanto como
me gustaría. En otra ocasión escribiré un post sobre este deporte bastante desconocido fuera
de los círculos de la montaña.
Brújula de dedo Silva
Lo que se hace con este tipo de brújula es mantener el mapa siempre orientado de manera
que podamos mantener nuestra dirección al objetivo con el menor error posible y avanzar lo
más rápido que podamos. Para ello, debemos sujetar labrújula con el pulgar de la mano con
la que vayamos a sujetar el plano. La flecha
19
de dirección debe marcar la línea en el mapa entre nuestro punto y el punto objetivo, después
solo queda girar sobre nosotros mismos hasta que la aguja imantada se ponga paralela a las
líneas de los meridianos norte-sur del plano. Entonces sabremos que estamos mirando en la
dirección en la que se encuentra nuestro objetivo. Solo queda empezar a caminar procurando
que la aguja no abandone la marca de color del limbo que señalaba cuando estaba paralela a
los meridianos. Es una referencia para poder ir más rápido.
Brújula de espejo:
híbrido entre las cartográficas y las lensáticas, pues combinan lo mejor de ambostipos
Brújula cartográfica, lensática y de espejo, respectivamente.
- La base: Es la pieza que sustenta toda la brújula, mayormente está fabricada

de plástico sólido, algunas brújulas poseen tres escalas de medición.
- El anillo giratorio graduado: Este se encuentra encima de un cilindro
aplastado, que contiene la base de plástico, está dividido por una
determinada distancia, mínima de 2 grados, y el círculo se hace completar de
360º; para obtener una medición más concreta y exacta, la división deberá
ser menor.
- Magnética o imantada: Se ubica dentro del cilindro, donde también se
encuentra el anillo giratorio. Esta aguja está sumergida en aceite, con el fin
de que el movimiento de la inercia obtenga una desaceleración lo más rápido
posible, pero sin que la aguja sea detenida por completo.
Esta aguja es una de las piezas más importante, sin ella los demás elementos no tendrían el
funcionamiento principal de la brújula, porque la aguja es atraída por el campo magnético de
la tierra.
- Flecha Orientadora: Dentro del cilindro también se ubica una flecha llamada
‘’flecha orientadora’’, debajo de la aguja magnética, para saber su posición
esta suele estar marcada por una doble línea parecida a una flecha.
20
- Punto de Lectura: Se identifica por ser un punto pintado de color blanco,
encima de la numeración de las divisiones mínimas en el anillo giratorio, con
este se realiza cualquier tipo de lectura que se quiera realizar con la brújula.
- Flecha de Dirección de viaje: Esta flecha es opuesta a la orientadora, esta
recorre parte de la base de plástico y culmina con una flecha simple.
Orientar el mapa topográfico:
- Posicionar el mapa sobre el suelo (o una superficie horizontal) y la brújula

sobre el mapa.
- Girar el cuerpo de la brújula hasta alinearla con el norte del mapa.
- Girar el limbo móvil hasta que la flecha de Norte se alineé con el Norte del
mapa.
Obtener rumbo de un punto visible:
- Desplegamos el espejo de la brújula a 45º (si tiene) y apuntamos con la base

en posición horizontal hacia el objetivo.
- Giramos el limbo hasta que la flecha de Norte se posicione sobre la aguja
magnética. El valor marcado por la línea de fe es el rumbo del objetivo.
- Para llevar ese rumbo al mapa (opcional), colocamos el vértice lateral de la
base sobre la posición actual y giramos el conjunto de la brújula hasta que
la flecha de Norte sea paralela a las líneas de Norte del mapa (meridianos).
21
Obtener el rumbo de un punto del mapa:
- Colocar la brújula sobre el mapa de forma que el lateral de la misma esté

sobre la proyección de la recta que resulta de unir la posición actual (A) y el
objetivo (B).
- Girar el limbo hasta que la flecha de Norte sea paralela a las líneas de Norte
del mapa. Una vez realizado el giro del limbo, ya hemos terminado con el
mapa, lo podemos guardar.
- Giraremos sobre nosotros mismos hasta que la aguja magnética se
posicione sobre la flecha de Norte. En ese momento, la flecha de
dirección nos estará marcando el rumbo a seguir.
Triangulación:
- Localizaremos visualmente el primero de nuestros puntos de referencia (un

vértice conocido u otro elemento característico del terreno) y obtendremos su
rumbo con la brújula, como ya hemos visto.
- Buscaremos dicho punto sobre el mapa y trazaremos el rumbo que hemos
obtenido con la brújula, como también hemos visto.
- Repetimos el procedimiento para el segundo punto e incluso un tercero si
fuera posible, pues la precisión será mayor.
- En la intersección de los dos rumbos (o tres en caso de haber usado tres
referencias) estará nuestra posición.
Marca: Eyeskey
Modelo: Eyeskey Multifunctional Military
Precio: S/. 87.31
Marca: SUUNTO
Modelo: MCB
22
Precio: S/. ---
Marca: SUUNTO
Modelo: Suunto A-10 NH
Precio: S/. 52.23
Marca: Brunton
Modelo: Brunton International Pocket Transit Compass (0-360° Scale)
Precio: S/. 1502.32
4. La Cinta métrica (Flexómetro o Huincha de medir):
El Flexómetro o huincha de medir permiten realizar levantamientos topográficos preliminares

del terreno, esto se utiliza para conocer el terreno antesde realizar cualquier otra tarea. Usada
para medir las distancias entre los puntos dados.
Podemos considerarlas herramientas manuales de uso indispensable, ya que se necesitan en

todo momento, para diversas actividades.
Cuanto mayor sea esa rigidez, más fácil nos resultaran las mediciones, sobre todo en vertical.
Es a cierto modo una regla extensible, una cinta graduada centrada en la medición, que
cuentan con unas líneas marcadas longitudinalmente donde se pueden observar las unidades
de medidas y sus divisiones.
Las unidades en las cintas métricas variarán de acuerdo a la región o bien altipo de cinta
adquirida de acuerdo a la actividad que realicemos.
Llegan incluso algunas a abarcar los 500m. de longitud.
La cinta métrica siempre ha sido una herramienta que el hombre ha usado desde los tiempos
más antiguos. Son utilizadas por todas las personas,
23
especialmente por aquellos que trabajan en construcción y reparaciones. Sin ir muy lejos, hasta
hacen uso diario de ellas los doctores, enfermeras, personal de funerarias, costureras, etc., y
nosotros mismos cuando requerimos conocer las medidas de cualquier objeto en nuestro
hogar.
Antiguamente las cintas métricas eran simplemente unas telas de tramado resistente y
enrolladas manualmente que se guardaban en recipientes forrados de cuero y con
mecanismos de bronce.
Con el paso del tiempo los materiales fueron cambiando para mejorar la precisión de las
medidas. En la actualidad, existen cintas métricas de fibra de vidrio para topografía y
batimetría, cintas métricas de acero con revestimiento de nylon, cintas métricas de fibra de
vidrio con revestimiento de PVC y las cintas métricas digitales.
c. Tipos:
Si existe una gran variedad de cintas métricas es por una razón, ya que todas las superficies
no son iguales. Se ha creado una gama de cintas métricas para los distintos usos que se
requiera darles.
- Plegables: eran utilizadas por los carpinteros. Estaban graduadas por una
cara en varas y por otra en metros para facilitar su manejo, cuando se
produjo el cambio entre ambos sistemas.
- Plegable Tipo Tijera: es un diseño práctico para los artesanos.

- Para Tela: típicos “metros” que se usan hoy, aunque construidos con otros
materiales. Como su nombre lo indica, se usan en el comercio de costureras.
- Medidas Escolares: fueron instrumentos que sirvieron para que
generaciones enteras conocieran el uso del sistema métrico decimal
(Escuadra y Cartabón).
- Compases de Hierro: se utilizaban para dibujar círculos y tomar medidas y
transportarlas a los objetos a reproducir. Los diferentes tipos de compás se
empleaban en distintos oficios (carpinteros, herreros).
- Cadenas de Agrimensor: herramientas básicas para tomar medidas en el
campo. Su forma de construcción hace que no se deformaran y que se
pudieran plegar para guardarse.
24
- Cartabón de Agrimensor: complemento de las cadenas de agrimensor que
se utilizaba para trazar ángulos rectos sobre el terreno.
- Cinta Métrica Enrollable: a pesar de su antigüedad, sólo se diferencia de las
actuales por los materiales empleados en su construcción.
- Cinta metálica: Permite medir y la podemos encontrar en pulgadas,

centímetros o en ambas unidades.
- Carcasa: Mantiene la cinta en espiral y permite transportar fácil y
cómodamente.
- Espiga o labio: Se encuentra al extremo de la cinta, permite sujetarse de
algún borde del objeto a medir.
- Seguro: Permite retener la cinta cuando éste se coloca o regresar la cinta en
la carcasa al quitarlo (dentro de la carcasa se encuentra un resorte helicoidal
que proporciona la fuerza de retracción en la cinta).
Esta dado a la medición, Aplicación:
- El gancho metálico del extremo además de servir para extraer la cinta tiene
otras funciones importantes. Algunos tienen un pequeño orificio, sirve para
introducir la cabeza de un clavo y medir grandes superficies planas sin
necesidad de ayuda. En estos casos, podemos recurrir también a los
modelos imantados.
- El extremo es dentado, y no es por casualidad. Se diseña así para poder
realizar las marcas necesarias en caso de no tener a mano un lapicero.
25
- Un detalle más sobre este pequeño accesorio. La holgura que tiene no es un
defecto de fabricación, tiene una función importante. El primer centímetro
suele estar incompleto, le suele faltar exactamente lo que mide el grosor del
gancho. De manera que si hacemos mediciones interiores lo apoyamos
bien y esa medida se suma al resto consiguiendo la máxima precisión.
- En caso de mediciones exteriores el grosor del gacho queda por fuera, por
lo tanto, para conseguir lo que falta tiramos de la cinta y gracias a la holgura
añadimos una pequeña separación, justo el espacio necesario para que la
medición sea exacta.
- Otro truco es que cuando queremos medir un espacio interior tendemos a

curvar la cinta distorsionando la lectura. Para evitarlo incluiremos el cuerpo
del metro en la medición, de esta manera. Si os fijáis bien, aparece una
cifra y si sumamos ésta a la que vemos en la cinta tendremos la medida
exacta.
Marca: Stanley
Modelo: STANLEY 0-30-697 (Flexómetro Tylon)
Precio: S/. 30.46
Marca: Tacklife
Modelo: Tacklife TM-L01 (Cinta métrica láser 2 en 1)
Precio: S/. 129.92
Marca: Bellota
Modelo: Bellota 50011M-5 (Flexómetro)
Precio: S/. 33.55
Marca: BORKPRO
Modelo: Am-Tech Surveyor (Escuadra para carpintero, 2 piezas)
Precio: S/. 60.88
5. El odómetro:
26
Su funcionamiento está fundado en una rueda cuyo giro impulsa una serie de engranajes
que permiten calcular la distancia recorrida.
Instrumento de medición que calcula la distancia total o parcial recorrida por un objeto o
cosa. En la unidad de longitud en la cual ha sido configurado (metros, millas ). Su uso se ha
generalizado debido a la necesidad de conocer distancias, calcular tiempos de viaje, o
consumo de combustible. Del griego, odómetro (medidor de distancias).
La referencia más antigua apunta a Arquímedes como su inventor, que en la antigüedad diseñó
varios tipos de odómetros cuya finalidad abarcaba varios usos militares y civiles. Y quien
describe por primera vez cómo construir un odómetro, aunque sin declarar que él fuera el
inventor.
Usos:
- En agrimensura: para medir de perímetros.
- En el sector industrial, ingeniería y construcción: para tender redes eléctricas
o cañerías.
- En la ergometría: para diseñar de espacios de trabajo.
Un odómetro es un dispositivo que generalmente consiste de una rueda encastrada en un

engranaje calibrado con precisión, y puede ser independiente (instrumento aislado) o estar
incorporado a un vehículo; al contar las vueltas que hace la rueda se calcula la distancia
recorrida.
En los vehículos están constituidos por una serie de ruedas que muestran los números por una
ventanilla. En el caso de los automóviles suelen venir conjuntamente con el velocímetro, es el
cuentakilómetros de nuestro vehículo. Pueden tener totales (km. desde que se fabricó),
parciales (desde la última vez que se puso en cero) o ambos. Y aunque la información se
despliegue en panel digital, el dispositivo o su mecanismo sigue siendo mecánico.
También los hay para bicicletas, y de tipo "personales" (un sensor percibe lospasos dados
y hace una "estimación").
c. Tipos:
- Odómetro mecánico
Funciona básicamente por medio de una serie de engranajes que tienen números en sus
bordes y que se comunican con la rueda por medio de una serie de cables. Los engranajes se
encuentran calibrados para moverse a una velocidad determinada dependiendo de las
vueltas que de la rueda y con el número correspondiente a la distancia recorrida.
En lo que se incluyen los odómetros manuales, son de funcionamiento simple, puesto que no
necesitan ningún tipo de motor para funcionar. Muchasveces es sólo una rueda que, mediante
un cable y engranajes, otorga la información necesaria para calcular la distancia de acuerdo a
la cantidad de vueltas que ha dado dicha rueda de un tamaño determinado. Es un artefacto
cuyo sostén es la sincronización de sus partes: rueda, engranajes y velocidad.
27
Este tipo de odómetros también se solía utilizar en los vehículos, pero con el tiempo y avance
tecnológico se ha reemplazado por los digitales. Una razón suficiente para haber tomado esta
decisión es que era muy sencillo adulterarlos para que marcaran menos recorrido total.
- Odómetro digital
Funcionan con un software (programa) y un chip que permite contabilizar la distancia recorrida
en el momento y sumarla a una total. Esto puede ser visualizado por el usuario en una pantalla
que se encuentra conectada a la computadora central del vehículo.
Las ventajas de este sistema son contundentes: Si bien se puede adulterar el resultado, ya no
es tan sencillo lograrlo; el resultado es mucho más preciso y el software permite convertirlo a
la escala de medida que el conductor prefiera.
28
- Cable: Está conectado a la rueda del vehículo y transfiere su movimiento

hacia los engranajes.
- Engranaje: Se encarga de mover los números del odómetro.
- Campana Magnética: Transmite el movimiento de los engranajes haciendo
uso del magnetismo.
- Núcleo: Recibe el movimiento transmitido desde la campana magnética.
- Aguja: Está montada sobre el núcleo y marca la velocidad del vehículo.
- Para mediciones en sitios llanos o carreteras asfaltadas etc, están indicadas

las ruedas de diámetro alrededor de 30cm
- Para mediciones en caminos o zonas en mal estado se puede utilizar la rueda
doble, de diámetros alrededor de 16 cm, o ruedas de más tamaño del orden
de 55 cm de diámetro
- Para mediciones en interiores (pequeñas distancias en terreno llano) se
utilizan ruedas de pequeño tamaño, diámetro 10 cm
Marca: Stanley
Modelo: Stanley MW-20M
Precio: S/. 266.99
Marca: Stanley
29
Modelo: Stanley MW-40M
Precio: S/. 401.64
Marca: Surtek
Modelo: Surtek 122269 (Odómetro manual)
Precio: S/. 2141.45
Marca: Performance Tool

Modelo: Performance Tool w5704 (Odómetro digital)
Precio: S/. 7481.74
6. El distanciómetro:
también conocido como 'medidor láser' o por sus siglas en inglés EDM, es un instrumento
electrónico de medición que calcula la distancia desde el dispositivo hasta el siguiente punto al
que se apunte con el mismo.
Uso:
- Medición directa y guardado de distancias.

- Posibilidad de sumas y restas de longitudes.
- Cálculo de superficies.
- Cálculo de volúmenes de estancias.
- En longitudes cortas, puede usarse como medidor de distancia topográfico.
30
Funciona emitiendo un haz luminoso ya sea infrarrojo o láser, este rebota en un prisma o
directamente sobre la superficie, y dependiendo del tiempo que tarda el haz en recorrer la
distancia es como determina esta.
En esencia un distanciómetro solo puede medir la distancia inclinada, para medir la distancia
horizontal y desnivel, algunos tienen un teclado para introducir el ángulo vertical y por senos y
cosenos calcular las otras distancias, esto se puede realizar con una simple calculadora
científica de igual manera, algunos distanciómetros, poseen un puerto para recibir la
información directamente de un teodolito electrónico para obtener el ángulo vertical.
El fundamento que rige el funcionamiento de los instrumentos electrónicos para medir

distancias consta de tres pasos básicos:
- Emisión de una onda que, dependiendo del instrumento, puede ser de

alguno de los siguientes tipos: microondas, ultrasonido, infrarrojo o láser;
- Medición del tiempo que tarda esa onda en ir desde el instrumento emisor
hasta el objeto cuya distancia queremos medir y en regresar al instrumento
emisor, y
- Conversión de ese tiempo en distancia.
c. Tipos:
Son muy variados:
- Montura en horquilla: Estos se montan sobre la horquilla del transito o

teodolito, el problema de estos es que es más tardado trabajar, ya que se
apunta primero el telescopio, y después el distanciómetro.
- Montura en telescopio: Es más fácil trabajar con estos, ya que solo es

necesario apuntar el telescopio ligeramente debajo del prisma para hacer la
medición, este tipo de montura es más especializado, y no todos los
distanciómetros quedan en todos los teodolitos.
En general, el ajuste de la puntería puede resultar un poco engorroso con estos equipos, ya
que es muy fácil que se desajuste.
El alcance de estos equipos puede ser de hasta 5,000m.
También existen distanciómetros manuales, estos tienen un alcance de hasta 200m, son muy
útiles para medir recintos y distancias cortas en general.
Por su funcionamiento son:
- Medidor de distancias láser: Utiliza un rayo láser; son los más económicos y
su alcance no llega a los 50m, se debe tener cuidado con estos, ya que, si la
superficie no está perpendicular al equipo, o es irregular, puede arrojar
resultados incorrectos o no medir en absoluto, hay modelos más sofisticados
que tienen una mira láser, por lo que será importante no confundirlos.
31
- Medidor de distancias sónico: Utiliza el ultrasonido; son muy precisos y
confiables, su alcance máximo es de 200m, aun cuando en exteriores y
distancias de más de 50m. se recomienda contar con mira, ya que a esas
distancias o con la luz del día, resulta difícil saber dónde está apuntando el
láser.
32
- Pantalla
- Botón central para medición
- Mediciones de área, volumen e indirectas
- Suma de mediciones
- Unidades de medición
- Botón de puntero laser
- Modo de medición
- Guardado de datos
- Resta de mediciones
- Encendido/apagado
- Referencia de medición
- Clik – (lo enciendes).

- Click – (apuntas al objetivo).
- Click – (ya está la medida tomada y guardada en su memoria).
Marca: HERSCH
Modelo: HERSCH LEM 50 (Medidor láser de distancias)
Precio: S/. 285.07
Marca: Bosch Professional

Modelo: Bosch GLM 120 C (Medidor láser de distancias)
Precio: S/. 1186.78

Modelo: Bosch GLM 30 (Medidor láser de distancias)
Precio: S/. 363.99
Marca: Leica
Modelo: Leica DISTO D2 ( Medidor láser de distancias))
Precio: S/. 2848.65
33
7. El Nivel:
El nivel topográfico, también llamado nivel óptico o equialtímetro, es uninstrumento que

tiene como finalidad la medición de desniveles entre puntos que se hallan a distintas alturas o
el traslado de cotas de un punto conocido a otro desconocido.
Pueden ser manuales o automáticos, según se deba calibrar horizontalmente el nivel principal
en cada lectura o que esto se haga automáticamente al poner el instrumento "en estación".
El nivel óptico consta de un anteojo similar al del teodolito con un retículoestadimétrico, para
apuntar y un nivel de burbuja muy sensible (o un compensador de gravedad o magnético en el
caso de los niveles automáticos), que permita mantener la horizontalidad del eje óptico del
anteojo, ambos están unidos solidariamente de manera que cuando el nivel está desnivelado,
el eje del anteojo no mantiene una perfecta horizontalidad, pero al nivelar el nivel también se
horizontales a el eje óptico.
Este instrumento debe tener unas características técnicas especiales para poder realizar su
función, tales como burbuja para poder nivelar el instrumento, anteojo con los suficientes
aumentos para poder ver las divisiones de la mira, y un retículo con hilos para poder hacer la
puntería y tomar las lecturas, así como la posibilidad de un compensador para asegurar su
perfecta nivelación yhorizontalidad del plano de comparación.
34
Precisión
Depende del tipo de nivelación para el que se lo utilice. Lo normal es un nivel de entre 20 y 25
aumentos y miras centimetradas o de doble milímetro. Con este nivel y la metodología
apropiada se pueden hacer nivelaciones con un error de aproximadamente 1.5 cm por
kilómetro de nivelada.
Para trabajos más exigentes, existen niveles con nivel de burbuja partida, retículo de cuña,
placas planoparalelas con micrómetro y miras de INVAR milimetradas, con los cuales se
pueden alcanzar precisiones de unos 7 mm por kilómetro de nivelada, con la metodología
apropiada.
c. Tipos:
- Niveles de plano:
Según como estén relacionadas entre sí las partes sustanciales que constituyen un nivel
topográfico:
- La plataforma de nivelación
- La burbuja de anteojo
- El anteojo topográfico
- Niveles topográficos de línea:
Consisten en un nivel tubular, al cual se le debe calar la burbuja antes de hacer las lecturas.
Asimismo, se puede proceder a dar giros al anteojo alrededor de lo que sería un eje horizontal,
mediante el uso de un tornillo de cabeceo. Luego de que quede calada la burbuja de nivel, se
produce la horizontalidad de la visual.
Según si el anteojo puede o no girar alrededor de un eje paralelo al decolimación los niveles
pueden ser:
35
- Reversibles
- No reversibles
- Niveles topográficos automáticos:
En este caso, el anteojo se halla firmemente adherido a la plataforma nivelante del nivel
topográfico. Además, la horizontalidad, en estos modelos,del eje de colimación se obtiene a
través del mecanismo compensador. A su vez, éste se encuentra ubicado dentro del anteojo,
para así proporcionar automáticamente la visual horizontal.
Estos son mucho más rápidos de muy sencillo manejo y permiten hacer nivelaciones de
precisión mediante acopiamiento de una lámina de vidrio de caras planas con su
correspondiente micrómetro, utilizando mira de invar.
- Niveles topográficos digitales:
Este artefacto, en su versión digital, cuenta con un procesador digital electrónico. De esta
manera, se hace electrónicamente y en automático, la lectura del código de las miras
tipográficas.
Por ende, este tipo de niveles topográficos ahorran hasta la mitad del tiempo que se emplea
en aquellos trabajos complejos. Por ejemplo, aquellas tareas que tengan que ser levantados
una gran cantidad de puntos.
- Objetivo: contiene las lentes que magnifican los objetos enfocados.

- Botón de enfoque: permite visualizar los objetos con claridad y nitidez.
36
- Ocular: situado en el otro extremo del objetivo, se puede girar para enfocar
la cruz reticular.
- Nivel circular: asegura que el instrumento se encuentre en un punto de nivel
verdadero.
- Tornillos de nivelación: permiten efectuar ajustes para asegurar la
nivelación del instrumento.
- Círculo horizontal: marcado en grados, se usa para el ajuste y la lectura de
ángulos horizontales.
- Tornillo de ajuste horizontal: se puede ajustar para que el instrumento se
desplace hacia la izquierda o derecha en la placa base.
- Placa base: pieza por la cual el nivel óptico o automático se conecta a un
trípode.
- Compensador: es un sistema de prismas suspendido sobre alambres finos
que funcionan según el principio del péndulo bajo acción de la gravedad o del
magnetismo, dependiendo del modelo. Las longitudes de los alambres y las
posiciones de los puntos de suspensión están definidos de forma que los
rayos de luz que el sistema de prismas envía a los hilos de la cruz reticular
sean rayos horizontales. Por lo tanto, en la medida en que el sistema de
prismas pueda girar libremente, la línea de colimación permanecerá
horizontal, aún cuando el telescopio no esté ubicado en posición exactamente
horizontal.
- Primero se ubica el nivel, debe quedarnos estable y firme, equidistantemente

a los dos puntos de interés.
- Luego se sitúa una mira en el punto “A”.
- Posteriormente, se coloca de forma vertical el eje RR’ a través del nivel
esférico, generando una visual horizontal.
- Seguidamente se dirige hacia la mira ubicada en el punto “A”, hasta
presentarse. Con esto, se accionan los tornillos a pequeños movimientos
acimutales. Después, se enfoca continuamente el retículo y la mira, una vez
se logra enfocar, se sigue la bisección de la mira.
- Ahora ser considera la lectura del hilo medio, de la mira atrás, ubicada en el
punto “A”.
- Se procede a girar el nivel, esto sin moverlo del lugar de estación, y a la vez
se dirige la mira al punto “B”.
- Por último, se requisa la lectura del hilo medio delante en el punto “B”.
De esta forma, la diferencia entre las lecturas atrás y adelante radica en eldesnivel
existente entre los dos puntos.
Marca: Leica
Modelo: Leica 840383-L (Nivel automático óptico)
Precio: S/. 678.74
Marca: Huepar
Modelo: Huepar AL-32X (Nivel óptico automático)
Precio: S/. 612.84
37
Modelo: Bosch 0601068000 (Nivel óptico)
Precio: S/. 1033.27
Marca: Stanley
Modelo: Stanley 1-77-160 AL-24 (Kit nivel óptico)
Precio: S/. 880.21
8. El nivel de mano (Eclímetro):
Es un goniómetro, utilizado para medir ángulos cenitales (de inclinación) de un plano o

cuerpo con respecto al horizonte, permitiendo la determinación de alturas (elevación y
depresión) muy versátilmente.
Uso:
- Mediciones preliminares.
- Secciones transversales.
- Gradientes y exploración de pendientes.
- Mediciones geologías y forestales.
- Construcción de carreteras y líneas ferroviarias.
Es un instrumento de mirar que mide ángulos cenitales (de ahí el nombre eclímetro) o
verticales.
Esta formado por un tubo alargado circular o cuadrado, también posee un transportador el cual
se encuentra atornillado al tubo.
Los eclímetros de varias formas también se encuentran en instrumentos militares(para medir

la elevación de los cañones) y en los míos (para medir las diferenciasde altura en la excavación
de túneles).
c. Tipos:
- Eclímetros de Plano: cuando el limbo del aparato va fijo.

- Eclímetros de Línea: son aquellos que permiten efectuar la lectura cenital ya
corregida, van provistos de un nivel de gran sensibilidad que calamos en
38
cada visual girando el limbo, para hacer coincidir el cero de la graduación enla posición en
coincidencia con el cenit.
- Extremo ocular: Este lado va hacia el que maneja el instrumento. Regulable

con un pequeño tornillo ubicado al lado derecho.
- Extremo objetivo: El lado con el que apuntamos, también es regulable.
- Transportador: Graduado sexagesimalmente. Hacia la derecha se leen
ángulos de depresión y a la izquierda de elevación.
- Marca de lectura: Sirve para señalar los ángulos medidos.
- Nivel: Es un nivel anular, al mirar por el instrumento se observan 3 líneas
metálicas. Para hacer la nivelación se observa una burbuja, esta burbuja del
nivel debe coincidir en su parte media con la línea central de las 3
observadas.
- Montar el instrumento de tal manera que quede estable y firme.

- Ubicamos la lectura del transportador en 0°.
39
- Dirigimos la mira hacia la estructura u objeto sobre el cual medimos el ángulo.
- Enfocamos ambos extremos.
- Cuidadosamente hacemos coincidir el nivel con la línea media de las 3 que
se muestran.
- La línea coincidirá con el objeto de un punto, el cual marcaremos como
referencia para el plano horizontal a partir del cual se tomará la medida del
ángulo.
- Dirigimos el instrumento hacia el punto hasta el cual queremos medir el
ángulo.
- Nuevamente hacemos coincidir el nivel esta vez haciendo girar la lectura del
transportador.
- Hacemos la lectura respectiva hallando el ángulo formado.
Marca: Hoppe
Modelo: Hoppe 6 1/4
Precio: S/. 416.55
Marca: Myzox
Modelo: Hoppe 6 1/4
Precio: S/. 815.60
9. La Estación total:
40
Vista como un teodolito, una estación total se compone de las mismas partes y funciones. El
estacionamiento y verticalización son idénticos, aunque para la estación total se cuenta con
niveles electrónicos que facilitan la tarea. Los tres ejes y sus errores asociados también están
presentes: el de verticalidad, que conla doble compensación ve reducida su influencia sobre
las lecturas horizontales,y los de colimación e inclinación del eje secundario, con el mismo
comportamiento que en un teodolito clásico, salvo que el primero puede ser corregido por
software, mientras que en el segundo la corrección debe realizarse por métodos
mecánicos.Características y Funcionamiento.
Uso:
- Levantamiento: Medición y representación de la realidad física existente en el

terreno.
- Replanteo: Trazar sobre el terreno el diseño de una obra ya estudiada y proyectada.
Las estaciones totales tienen diversos programas sencillos que permiten, entre otras
capacidades, el cálculo de coordenadas en campo, replanteo de puntos de manera sencilla y
eficaz y cálculo de acimutes y distancias.
Se los denomina estaciones totales porque miden ángulos, distancias y niveles, lo que antes
requería de varios instrumentos diferentes . Estos teodolitos electro- ópticos son
económicamente accesibles. Su precisión, facilidad de uso y laposibilidad de almacenar la
información para luego descargarla en programas de CAD ha hecho que desplacen a los
teodolitos, que ya están fuera de uso.
41
c. Tipos:
- Estacion total convencional:
Dentro de los tipos de estaciones totales, esta se conoce como la electrónica,ya que la mismas
tiene una pantalla electrónica. Adicional, esta puede funcionar con las prismas de tipo
reflectantes. Sin embargo, este tipo de estación total tiene una desventaja. Resulta que, este
equipo no telera las lluvias o precipitaciones, por lo que no son del todo aconsejables por lo
complicado que puede ser su manejo cuando haya mal tiempo.
- Estacion total con GPS:
Cuando aparece el GPS cambió muchos campos de la vida, aplicando esta nueva posibilidad
a un sinnúmero de herramientas, con lo que se iba afacilitar grandemente el trabajo de
miles de personas. Resulta que, en muchos campos de la ciencia se empleo esta tecnología.
En el caso de los drones incluso trabajan con esta. Y, por el uso de esta tecnología es posible
utilizar los instrumentos desde largas distancias.
42
- Estación total robotica:
De los tipos de estaciones totales, son estas las más completas con que cuentan los topógrafos
e ingenieros. Además, estas ayudan a tener muy buenas mediciones de distancias que son
muy grandes, así como también, proveen una precisión muy alta. Adicional, estos equipos son
capaces de fotografiar del terreno que se mide. Actualmente, son consideradas las mejores.
Estas son las mejores en la actualidad.Estas tienen la ventaja de que no pesan demasiado, y
que además, son resistentes al ambiente.
43
- TRIPODE: Es la estructura sobre la que se monta el aparato en el terreno.
- BASE NIVELADORA: Es una plataforma que usualmente va enganchada al aparato,
sirve para acoplar la Estación Total sobre el Trípode y para nivelarla horizontalmente.
Posee 3 tornillos de nivelación y un nivel circular.
- ESTACION TOTAL: Es el aparato como tal, y básicamente esta formado por un lente
telescópico con objetivo laser, un teclado, una pantalla y un procesador interno para
cálculo y almacenamiento de datos. Funciona con baterías de litio recargables.
- PRISMA: Es conocido como objetivo (target) que al ubicarse sobre un punto
desconocido y ser observado por la Estación Total capta el laser y hace que rebote de
regreso hacia el aparato. Un levantamiento se puede realizar con un solo prisma pero
para mejorar el rendimiento se usan al menos dos de ellos.
- BASTON PORTA PRISMA: Es una especie de bastón metálico con altura ajustable,
sobre el que se coloca el prisma. Posee un nivel circular para ubicarlo con precisión
sobre un punto en el terreno. Se requiere un bastón por cada prisma en uso.
- BRUJULA: Usualmente viene incluida en el paquete, al ensamblarla al aparato sirve
para orientar la Estación Total hacia el Norte Magnético en el caso que se deba
trabajar con coordenadas asumidas.
- CARGADOR: Tiene capacidad para cargar 2 baterías simultáneamente por medio de
corriente alterna (AC, 110 voltios). Una batería cargada brindara un servicio
aproximado de 6 horas de trabajo continuo en campo, por lo que siempre deberá
contarse con una batería adicional cargada.
44
- HERRAMIENTAS: Es un juego formado por pinzas, desarmador, escobilla y franela
para realizar el mantenimiento normal del aparato.
- MALETA PORTATIL: Es un estuche plástico rígido con protección interna de espuma
sintética para transportar el aparato a salvo de golpes y de la intemperie como la
humedad, polvo, etc.
- CABLE DE DESCARGA: Cable especial para descarga de datos del aparato a una
computadora. El tipo de salida usual es ahora hacia puerto USB.
- Selección y Marcado del Punto de Control Topográfico.

- Montaje y Centrado del Instrumento.
- Nivelación del aparato.
Marcas:
Leica. Nixon.
Pentax.Sokkia.
Stone. Topcon.
Trimble.
Las estaciones totales pueden llegar a costar hasta los 30 mil euros, hoy en día las que son
convencionales cuestan alrededor de los 3 mil euros, sin duda son altos precios, sobre todo
para los que está estudiando en el campo de la topografía.
10. El Jalón
45
Utilizado para trazar alineaciones, para determinar las bases y marcas, puntos particulares
sobre el terreno.
Sirven para indicar la localización de los puntos dados
11. La Mira:
En topografía, una estadía o mira estadimétrica, también llamado estadal en Latinoamérica, es

una regla graduada que permite mediante un nivel topográfico, medir desniveles, es decir,
diferencias de altura. Con una mira, también se pueden medir distancias con métodos
trigonométricos, o mediante un telémetro estadimétrico integrado dentro de un nivel
topográfico, un teodolito, o bien un taquímetro.
Es una regla graduada
46
c. Tipos: Telescópica y plegable
Hay diferentes modelos de mira:
- Las más comunes son de aluminio, telescópicas, de 4 o 5 metros; son

generalmente rígidas
- De madera vieja, pintada; que son más flexibles
- Para obtener medidas más precisas, hay miras en fibra de vidrio con piezas
desmontables para minimizar las diferencias debido a Juegos inevitables al
sostenerlas;
- Para una mayor precisión, hay miras de Invar, para ser utilizadas con los
niveles de precisión con micrómetro placa paralela: son de una sola pieza,
disponible en diferentes longitudes, por ejemplo, 3 metros para usos
corrientes, o de un metro para mediciones bajo tierra.
12. El Trípode:
El trípode o tripié1 es un aparato de tres patas y parte superior circular otriangular, que permite
estabilizar un objeto y evitar el movimiento propio de este. La palabra se deriva de tripous,
palabra griega que significa ‘tres pies’.
La principal ventaja del uso de tres patas es que, independientemente de su construcción y la

superficie de apoyo, todas sus patas apoyan siempre2. Esto los hace sumamente estables y
adaptables a cualquier terreno, otorgándoles transportabilidad.
El criterio más importante para un buen trípode es su estabilidad y concretamentela resistencia

a la torsión. Este es un valioso argumento, pero no el único, para decidirse por el trípode original
de Leica Geosystems. Otras ventajas importantesson la estabilidad de altura bajo carga y la
variación de cero mínima horizontal. Tampoco hay que olvidar las ventajas como su vida útil,
la amortiguación óptima de vibraciones, la resistencia al agua, el excelente comportamiento
bajo radiaciónsolar y el peso en relación a la capacidad de carga
47
c. Tipos:
- Trípodes topográficos: es el soporte para diferentes instrumentos de medición

como teodolitos, estaciones totales, niveles o tránsitos. Cuenta con tres pies
de madera o metálicas que son extensibles y terminan en regatones de hierro
con estribos para pisar y clavar en el terreno. Deben ser estables y permitir
que el aparato quede a la altura de la vista del operador 1,40 m - 1,50 m. Son
útiles también para aproximar la nivelación del aparato.
- Trípodes para telescopios: son aparatos que permiten darle estabilidad a los
telescopios en cualquier terreno. El trípode sostiene una montura sobre la
que se coloca el telescopio. La función de la montura es ofrecerle libertad de
rotación necesaria para su orientación.
- Trípodes de anillos: son anillos de hierro con tres patas, que sirven
principalmente para colocar vasijas al fuego. Se consideran accesorios de
éste, los triángulos refractarios con tubos de gres, mallas metálicas y mallas
de asbesto que se colocan sobre ellos.
13. El GPS:
El Sistema de Posicionamiento Global (GPS; en inglés, Global Positioning System), y

originalmente NAVSTAR GPS, es un sistema que permite determinar en toda la Tierra la
posición de cualquier objeto (una persona, un vehículo) con una precisión de hasta centímetros
(si se utiliza GPS diferencial), aunque lo habitual son unos pocos metros de precisión.
14. La libreta de campo
48
Uno de los instrumentos básicos usados por investigadores de campo de diversas áreas, es
una libreta, cuaderno o diario de campo.
Uso:
- Dibujar los croquis.

- Anotar los datos hallados en el trabajo de campo.
15. La Plomada:
La plomada suele ser una pesa de plomo, pero puede elaborarse de cualquier otro metal, de
forma cilíndrica o prismática, la parte inferior de forma cónica, que mediante la cuerda de la
que pende marca una línea vertical; de hecho, la verticalse define por este instrumento.
También recibe este nombre una sonda náutica, usada para medir la profundidaddel agua.
Tanto en arquitectura como en náutica, se trata de un instrumento muy importante.
b. Tipos:
- Peso. Es un cilindro de metal, de base cónica, originalmente de plomo o

bronce, de 500 g de peso.
- Tiento. Es un cordel del que pende el peso sujeto al taco en todas las
plomadas, con excepción de la plomada de punto, que puede prescindir de él.
- Nuez. Es de una madera o metal magnetizado y debe compartir el diámetro
del peso y ser atravesado axialmente en sul centro por el tiento.
49
CONCLUSIONES Y RECOMENDACIONES:
Conclusiones:
- El conocimiento de los instrumentos topográficos es necesario y de suma

importancia para el aprendizaje y la realización de levantamientos topográficos con
medidas exactas, debido a que nos van a permitir ubicar un objeto a cierta distancia
mediante la medida de distancias o de ángulos
- Para poder realizar una medición y evitar errores instrumentales, se debe conocer
dichos instrumentos topográficos, ya que son el soporte para la geometrización del
terreno, mientras que, para evitar errores personales, por ejemplo, se tomara en
cuenta la alineación de las burbujas de los niveles, las cuales deben estar
perfectamente centradas, y esto para cada caso según los instrumentos topográficos
que se emplee, para su adecuado uso y cuidado.
Recomendaciones:
- Para utilizar de manera adecuada cada uno de los instrumentos topográficos es

necesario conocer sus partes y su finalidad y objetivo el cual pretende cumplir en la
50
medición, ya que, por desconocimiento, se puede cometer errores en las mediciones
e incluso en la manipulación, por consiguiente, dañar el equipo.
- Al tener conocimiento de los instrumentos topográficos se sugiere ubicar el
equipo enun lugar estratégico, es decir, un lugar que carezca de obstáculos,
para evitardificultades en la medición, se debe tener una vista clara del
panorama.
- Antes de utilizar los instrumentos debemos asegurarnos de que se encuentre
en condiciones óptimas, dicho de otro modo, verificar que el instrumento
este cuente con el mantenimiento, cuidado y calibración adecuada, para
reducir los errores de medición.
BIBLIOGRAFÍA:
- Mendoza Dueñas, Jorge. Topografía, Técnicas modernas. Ed. 2da.
EditorialSEGRIN EIRL
- https://viewer.pdfrock.com/view.php?
hash=99fffe7d24b37d1487b644a77323644c&title=
%5BPDF
%5D+TEODOLITOS+MARCAS+Y+MODELOS&source=dd
- https://www.blogdeaventura.com/como-usar-una-brujula/
P á g i n a 51 | 51

Monografia Instrumentos Topograficos

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Monografia Instrumentos Topograficos

Cargado por

Copyright:

Formatos disponibles

UNIVERSIDAD DE HUÁNUCO

CORDERO TINEO, HUMBERTO JUNIOR

Ing. RISSEL MACHUCA GUARDIA

Este trabajo concierne a todo lo relacionado con equipos topográficos, su funcionalidad y

La necesidad de establecer límites precisos e invariables en el tiempo entre las propiedades

- Para medir ángulos: el teodolito, el transito y la brújula.

- Para medir distancias: la wincha (cinta métrica), el odómetro, y el distanciometro

- Para medir pendiente: el nivel de mano, de riel, el fijo, basculante, automático

CAPÍTULO 2: Descripción de los Equipos topográficos:

El teodolito es un instrumento de medición mecánico-óptico que se utiliza para obtener

- Eje Vertical de Rotación Instrumental s - s (EVRI)

Los teodolitos se clasifican en teodolitos repetidores, reiteradores, brújula yelectrónicos.

- Niveles: El nivel es un pequeño tubo cerrado que contiene una mezcla de

- Trípodes: Se utilizan para trabajar mejor; tienen la misma X e Y pero

Para realizar un buen levantamiento topográfico se deben considerar lassiguientes

- Cuando el teodolito se encuentra perfectamente instalado en una estación, el

f. Marcas, modelos y precios:

Es un instrumento de medición mecánico-óptico universal que sirve para medir ángulos

Usos (considerado el aparato universal de la topografía):

- Medir ángulos horizontales y verticales.

Con otras herramientas auxiliares puede medir distancias y desniveles. Es portátil y

Lectura del vernier del tránsito:

Para obtener el valor de la lectura, léase primero sobre el limbo, en la dirección de la

- Telescopio: Sirve para precisar la línea visual formando la línea de

- Ocular: Hace las veces de microscopio, amplia la imagen sobre el plano de

- Retícula: Es generalmente un disco de vidrio con tres hilos horizontales,

- Limbo horizontal: Es un círculo horizontal graduado que gira alrededor del

- Eje de alturas: Es en eje horizontal que está situado en la parte superior de

1. Se coloca el aparato a la altura necesaria, pero sobre la referencia (trompo,

Para realizar un buen levantamiento topográfico se deben considerar lassiguientes

- Calibrar y nivelar el “Transito” (la nivelación debe hacerse en cada punto).

f. Marcas, modelos y precios:

- Para medir los rumbos

Calibración de una brújula

Países representativos de cada zona

- Zona 1: Hemisferio Norte (Estados Unidos, Norte de Europa y Asia)

- Declinatoria: cuya aguja magnética oscila apoyada sobre la punta aguda de

- Circular: cuando la aguja se encuentra en una caja cilíndrica de eje vertical,

- Brújulas circulares a limbo fijo.

Aunque todas se basan en el mismo principio, el magnetismo, existen diversos tipos de

Brújula cartográfica y mapa topográfico:

- Limbo flotante con aguja imantada: A diferencia de otras brújulas, la

Brújula de dedo Silva

Brújula cartográfica, lensática y de espejo, respectivamente.

- La base: Es la pieza que sustenta toda la brújula, mayormente está fabricada

Orientar el mapa topográfico:

- Posicionar el mapa sobre el suelo (o una superficie horizontal) y la brújula

Obtener rumbo de un punto visible:

- Desplegamos el espejo de la brújula a 45º (si tiene) y apuntamos con la base

- Colocar la brújula sobre el mapa de forma que el lateral de la misma esté

- Localizaremos visualmente el primero de nuestros puntos de referencia (un

f. Marcas, modelos y precios:

4. La Cinta métrica (Flexómetro o Huincha de medir):

El Flexómetro o huincha de medir permiten realizar levantamientos topográficos preliminares

Podemos considerarlas herramientas manuales de uso indispensable, ya que se necesitan en

Llegan incluso algunas a abarcar los 500m. de longitud.

- Plegable Tipo Tijera: es un diseño práctico para los artesanos.

- Cinta metálica: Permite medir y la podemos encontrar en pulgadas,

Esta dado a la medición, Aplicación:

- Otro truco es que cuando queremos medir un espacio interior tendemos a

f. Marcas, modelos y precios:

Un odómetro es un dispositivo que generalmente consiste de una rueda encastrada en un

- Cable: Está conectado a la rueda del vehículo y transfiere su movimiento
