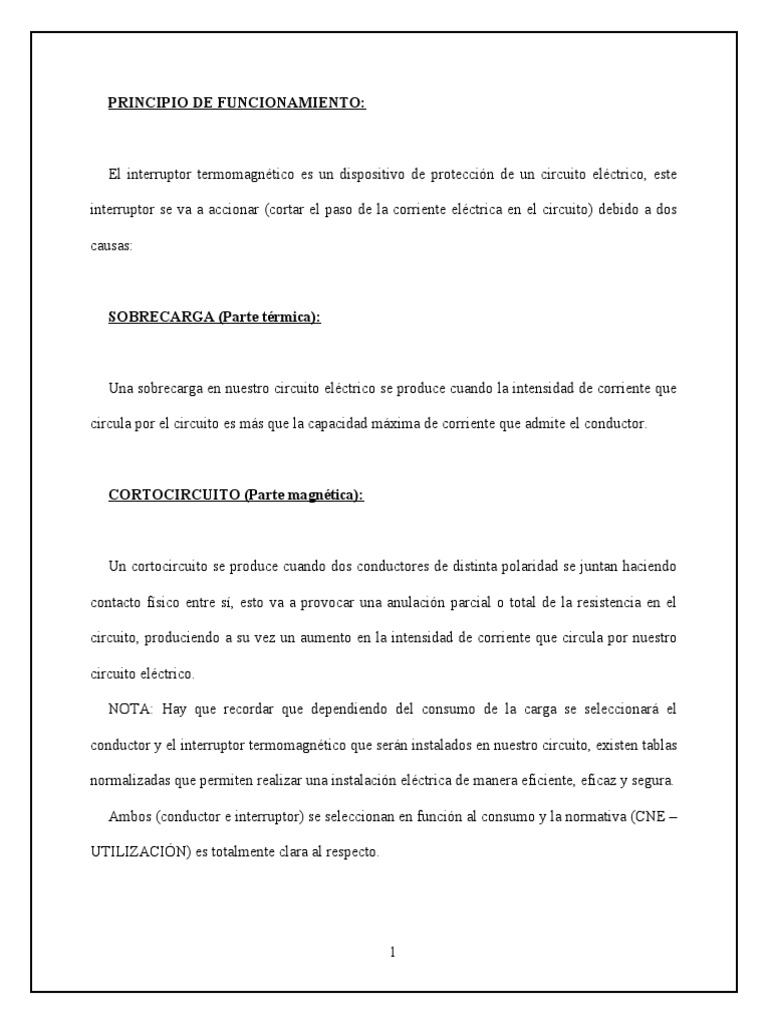

PRINCIPIO DE FUNCIONAMIENTO:

El interruptor termomagnético es un dispositivo de protección de un circuito eléctrico, este

interruptor se va a accionar (cortar el paso de la corriente eléctrica en el circuito) debido a dos

causas:

SOBRECARGA (Parte térmica):

Una sobrecarga en nuestro circuito eléctrico se produce cuando la intensidad de corriente que

circula por el circuito es más que la capacidad máxima de corriente que admite el conductor.

CORTOCIRCUITO (Parte magnética):

Un cortocircuito se produce cuando dos conductores de distinta polaridad se juntan haciendo

contacto físico entre sí, esto va a provocar una anulación parcial o total de la resistencia en el

circuito, produciendo a su vez un aumento en la intensidad de corriente que circula por nuestro

circuito eléctrico.

NOTA: Hay que recordar que dependiendo del consumo de la carga se seleccionará el

conductor y el interruptor termomagnético que serán instalados en nuestro circuito, existen tablas

normalizadas que permiten realizar una instalación eléctrica de manera eficiente, eficaz y segura.

Ambos (conductor e interruptor) se seleccionan en función al consumo y la normativa (CNE –

UTILIZACIÓN) es totalmente clara al respecto.

1
 ¿COMO FUNCIONA UN INTERRUPTOR TERMOMAGNETICO?

El funcionamiento de un interruptor termomagnético se basa en los efectos magnéticos y

térmicos que produce la electricidad a la circular. Por lo tanto, este dispositivo consta de dos

partes, un electroimán y una lámina bimetálica. En otras palabras, se centra en la dilatación de un

metal por el calor y en las fuerzas que son de atracción, las cuales van a generar campos

magnéticos.

Al circular la corriente por el electroimán, se crea una fuerza que produce un efecto mecánico

que tiende a abrir el circuito cuando la intensidad de la corriente eléctrica sobrepasa ciertos

valores o límites determinados. Estos valores se pueden configurar, y es por eso que vienen

distintos interruptores termomagnéticos que cortan el circuito cuando la corriente sobrepasa

valores diversos. Esta parte es la que protege contra cortocircuitos.

Por otro lado, la lámina bimetálica tiene la propiedad de calentarse y deformarse de forma tal

que esta es capaz de abrir un circuito. Esta parte es utilizada para proteger los elementos

eléctricos contra sobrecargas.

2
Partes de un interruptor termomagnético

 Bobina: Garantiza de modo magnético que se dé el disparo del interruptor si se da un

caso de cortocircuito.

 Bimetal: Su función se da de forma térmica para propiciar el disparo del interruptor si

ocurre una sobrecarga.

 Contacto móvil: Es la parte que abre el circuito si se detecta una sobrecarga o

cortocircuito.

Cámara de extinción – Su función es la de disipar el arco eléctrico que se va a generar.

Funcionamiento del termomagnético

3
 Los disyuntores o interruptores Termomagnético contienen dos mecanismos de apertura

diferentes, un interruptor bimetálico y un electroimán. Una protección térmica y otra

magnética, por eso se llaman Termomagnético.

PROTECCION TERMICA

 La protección térmica la realiza una parte del PIA formada por interruptor bimetálico, 2

láminas metálicas unidas que tienen distinto coeficiente de dilatación y por las que pasa la

corriente al circuito haciendo la función de un interruptor cerrado cuando la intensidad que las

atraviesa es menor o igual a la In del PIA.

La protección térmica es la que protege frente a sobrecargas al circuito.

La corriente eléctrica que exceda a la nominal del circuito y que se entiende como una

sobrecarga produce un calentamiento en el bimetal (las 2 láminas) dilatándose lo suficiente como

para que el bimetal accione el resorte de apertura del circuito. A medida que el bimetal se dobla,

toca y gira la barra de disparo para abrir el circuito. El tiempo que el bimetal necesita para doblar

y disparar el circuito varía inversamente con la corriente.

4
 PROTECCIÓN MAGNÉTICA

La parte magnética del termomagnético consiste en un núcleo de hierro con una bobina de

alambre alrededor de él, formando un electroimán

 La protección magnética protege el circuito contra cortocircuitos. Para prevenirlo contra

cortocircuitos, la interrupción del circuito debe ser casi inmediata (menos de 5 segundos) y por

eso no nos serviría el bimetal, dado que éste tiene una respuesta lenta.

 La corriente de carga o nominal pasa a través de las bobinas del electroimán sin provocar

ningún efecto sobre él, ya que el electroimán solo debe responder a las corrientes altas de

cortocircuito.

 Cuando por el electroimán pasa una corriente muy elevada, hace que el electroimán genere

suficiente fuerza de campo para atraer una armadura cercana. A medida que la parte superior de

la armadura se mueve hacia el electroimán, la armadura gira la barra de disparo para disparar el

interruptor, abrir el circuito y desenergizar las bobinas del electroimán.

5
 Los tiempos de disparo (apertura) mediante este método son mucho menores que en el caso

térmico. Cuando el PIA se abre por este método tarda solo unos pocos milisegundos en abrirse,

de esta forma protege los cables frente a las elevadas intensidades de cortocircuito.

FICHA TÉCNICA DE UN INTERRUPTOR TERMOMAGNÉTICO

6
 Principales datos:

 EL AMPERAJE O LA CORRIENTE NOMINAL

Según la NTP-IEC 60898 la corriente nominal es ‘’ la corriente indicada por el fabricante,

como aquella corriente que el interruptor automático (ITM) está diseñado para transportar en

servicio ininterrumpido a una temperatura de referencia del aire ambiente específica’’. Este valor

se obtiene a partir de la selección del cable y la corriente máxima que se puede distribuir por

esta, la corriente nominal del ITM tiene que ser mayor o igual a la corriente máxima del cable.

Ejemplos: 5 A, 10 A, 15 A, 20 A, …

 PODER DE CORTE

Es la máxima capacidad de corriente que es capaz de interrumpir el interruptor

termomagnético sin que esta sufra daño alguno. Este valor está referido a la actuación por efecto

electromagnético, puesto que es en un cortocircuito donde se produce un gran incremento de la

corriente.

Se expresa habitualmente en kA (Kilo Amperios).

Ejemplo: 6kA y 10kA.

 CURVA DE DISPARO

7
 Las curvas de disparo muestran el tiempo de disparo en función de la intensidad de defecto en

amperios. Las curvas más utilizadas y aquellas que se están definidas en la NTP-IEC 60898-1

son las siguientes:

Se pudo apreciar que las curvas las curvas tienen un rango, que es un múltiplo del valor de la

corriente nominal. En la siguiente tabla del NTP-IEC 60898-1 se puede apreciar el tiempo de

disparo aproximado para cada múltiplo de corriente nominal y dependiendo el tipo de curva de

disparo (B, C y D).

8
 Sin embargo, si se requiere una mayor precisión, en intervalo de un tiempo de disparo

máximo y mínimo, se puede apreciar las siguientes gráficas:

9
 Esta primera gráfica explica que las curvas del tiempo de disparo se dividen en dos, la primera

de disparo térmico; mediante el bimetal que abre el circuito por una sobrecarga; y la segunda por

disparo electromagnético; mediante el electroimán que abre el circuito por un corto circuito. La

diferencia entre ambos es el tiempo de disparo, como se observada en la gráfica, la parte inferior

(electromagnética), su tiempo de disparo es menor ya que en un cortocircuito se requiere que se

abra el circuito de forma rápido, en segundos, debido a que en un cortocircuito se produce

corrientes, por ejemplo 10 o 20 veces la corriente nominal y por lo tanto, se requiere un menor

tiempo de disparo.

10
 En esta otra gráfica se puede apreciar el tiempo e disparo de las curvas B, C y D; como se

explicó anteriormente, no hay un tiempo fijo, sino hay un tiempo de disparo máximo y mínimo.

También se puede apreciar en la gráfica que el tiempo de disparo será inversamente proporcional

al múltiplo de corriente nominal.

11
 Por ejemplo, para un múltiplo de 2 CN, el tiempo de disparo será, aproximadamente entre 8 a

240 segundos; en cambio, para un múltiplo de 5, el tiempo de disparo será, aproximadamente

entre e 0,02 a 0,04.

Ejemplos: B, C y D.

 VOLTAJE Y FRECUENCIA

Son la respectiva tensión y frecuencia que se trabaja en un determinado lugar.

Ejemplos:

Monofásico: 220-230 V

Trifásico: 380-400 V

Frecuencia: 50-60 Hz

 NORMA DE FABRICACIÓN

En algunas ocasiones, viene impreso en el interruptor la norma de la cual se realizó la

fabricación del dispositivo.

Ejemplo: IEC 60898

12
Bibliografía:

 https://www.acomee.com.mx/clasificaciones/INTERRUPTOR

%20TERMOMAGNETICO.pdf

 https://comofunciona.co.com/el-interruptor-termomagnetico/

 https://www.profetolocka.com.ar/2019/04/18/entendiendo-las-curvas-de-disparo-

de-los-interruptores-automaticos/

 https://www.profetolocka.com.ar/2019/04/18/entendiendo-las-curvas-de-disparo-

de-los-interruptores-automaticos/

 https://www.areatecnologia.com/electricidad/magnetotermico.html
