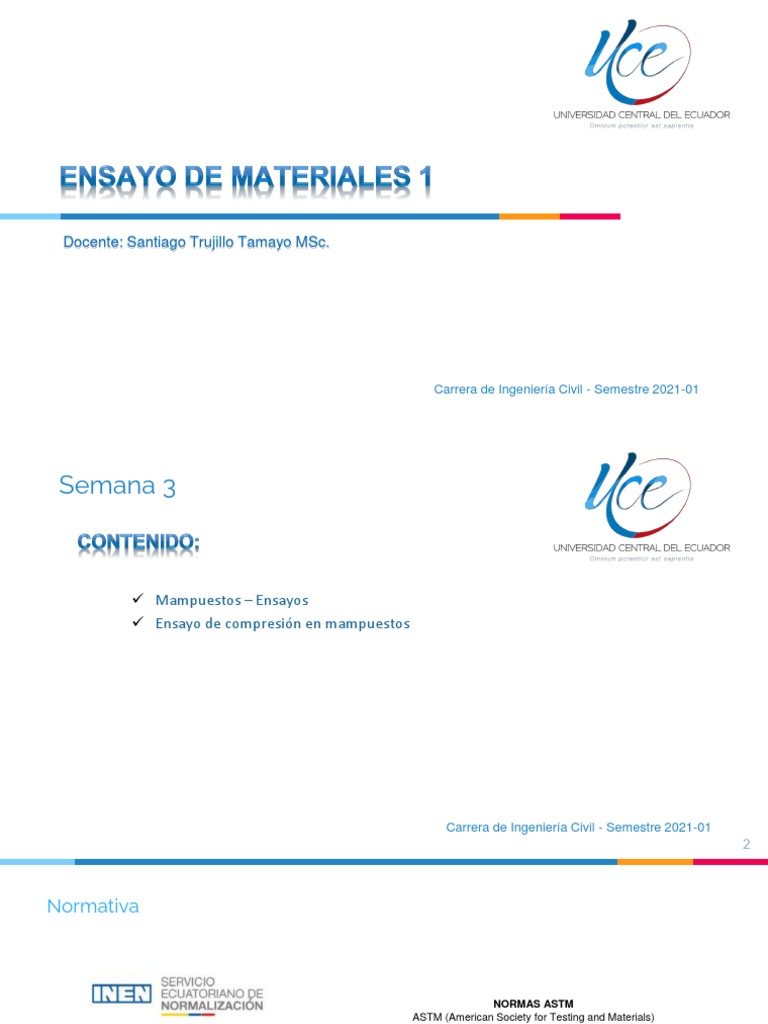

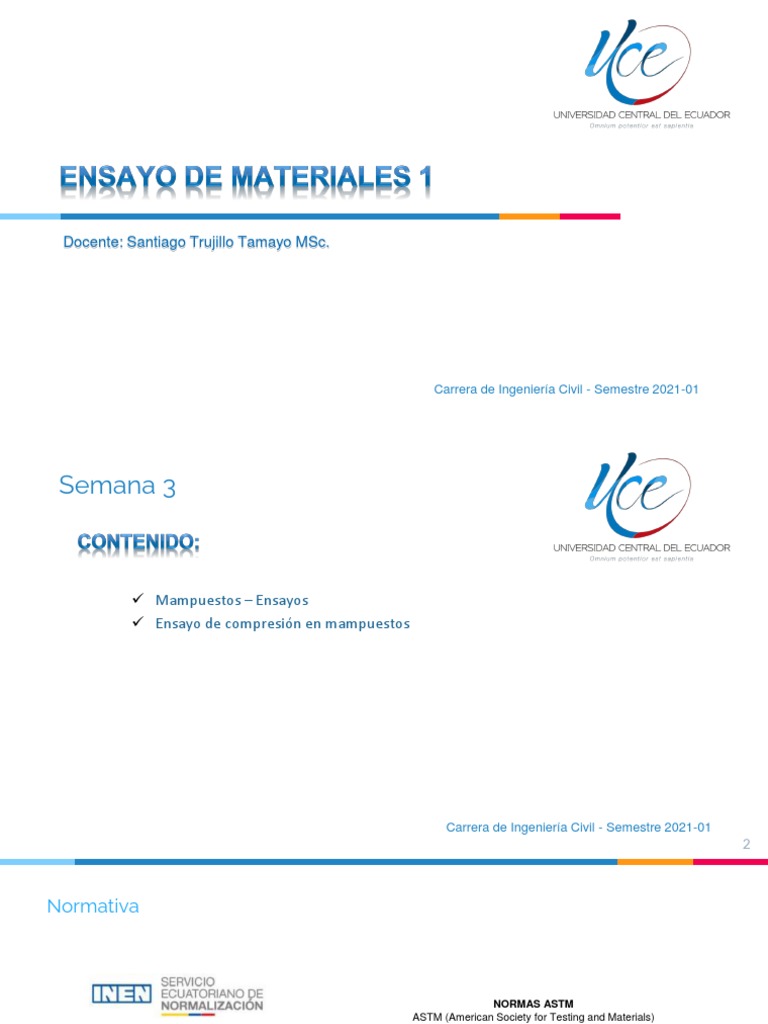

Docente: Santiago Trujillo Tamayo MSc.

Carrera de Ingeniería Civil - Semestre 2021-01

Semana 3

 Mampuestos – Ensayos
 Ensayo de compresión en mampuestos

Carrera de Ingeniería Civil - Semestre 2021-01

2
Normativa

NORMAS ASTM
ASTM (American Society for Testing and Materials)
http://apps.normalizacion.gob.ec/descarga/

Laboratorio de Ensayo de Materiales y Modelos

”Ing. Victor Hugo Olalla Proaño”
3
Muros de mampostería

In-plane resistance vs. out-of-plane resistance of masonry walls

4
Muros de mampostería
Rol de los pisos y conexiones entre elementos horizontales y verticales:
- Comportamiento tipo caja
- Redistribución de fuerzas horizontales entre paredes paralelas
- Restricciones de mecanismos fuera del plano.

5
Muros de mampostería

En edificios históricos los pisos flexibles y la falta de

conexión entre las paredes suelen determinar los
Comportamiento tipo caja
mecanismos de colapso local.
6
Muros de mampostería sin reforzar URM

7
Muros de mampostería reforzadas RM

8
Sistema estructural de pórticos

9
Mampuesto
Definición

Mampuesto: Adj. Dicho de un material: Que se emplea en una obra de mampostería.

Mampostería:
f.Obra hecha con mampuestos colocados y ajustados unos con otros sin sujeción a determinado
orden de hiladas o tamaños.

Ladrillos:
-arcilla
-preparación -altura
-secado -ancho
-cocción -longitud
-absorción -celdas
-succión -perforaciones https://www.youtube.com/watch?v=FU7rzJsKUcU

-eflorescencia https://www.youtube.com/watch?v=2y0aMe007L0&t=8s

10
Ladrillos cerámicos. Parte 1: términos y definiciones,
clasificación y requisitos de las dimensiones modulares

Resistencia a compresión: capacidad que tiene una pieza de

soportar carga perpendicular al plano de apoyo y distribuida
homogéneamente sobre su plano de carga. Se expresa en pascales
(Pa) y se puede referir tanto a la sección bruta como a la sección
neta.

Ladrillos estructurales y no estructurales: ladrillos que por su diseño y resistencia pueden

permitir o no respectivamente, la construcción de mampostería estructural o muros que
soporten cargas adicionales a su propio peso

Ladrillo macizo, ladrillo hueco, ladrillos de fachada o caravista, ladrillos arquitectónicos,

ladrillos divisorios, junta, tolerancia

11
Ladrillos cerámicos. Parte 2: unidades de
mampostería estructural. Requisitos
Esta norma establece los requisitos que deben cumplir los
ladrillos cerámicos utilizados como unidades de mampostería
estructural en muros interiores o exteriores y establece los
parámetros con los que se determinan los distintos tipos de
unidades. Esta norma comprende los ladrillos cerámicos
fabricados de arcilla moldeada y cocida. No comprende a los
ladrillos refractarios o fabricados con materiales
sílicocalcáreos.

Figura. paredes y tabiques de las unidades de mampostería

estructural
a) unidades de mampostería estructural de pared maciza,
b) unidades de mampostería estructural de pared doble,
c) unidades de mampostería estructural de pared perforada
12
Ladrillos cerámicos. Parte 2: unidades de
mampostería estructural. Requisitos

Clase I
Clase II

Ejemplos de unidades de Ejemplos de unidades de

perforación horizontal (PH) perforación vertical (PV) 13
Ladrillos cerámicos. Parte 2: unidades de
mampostería estructural. Requisitos

Propiedades Mecánicas:
- Absorción de agua
- Resistencia mecánica a la compresión
Las unidades de mampostería estructural
de ladrillos cerámicos deben cumplir con
las resistencias mínimas a la compresión
que se especifican en la Tabla 2 cuando se
ensayan según el procedimiento descrito
en NTE INEN 3049-5.

Ejemplos de unidades macizas (M)

14
Ladrillos cerámicos. Parte 2: unidades de
mampostería estructural. Requisitos

Succión capilar: el ensayo para su

determinación está especificado en
NTE INEN 3049-5.

Congelamiento y descongelamiento:
el ensayo de congelamiento
descongelamiento de NTE INEN
3049-5

15
Ladrillos cerámicos. Parte 2: unidades de
mampostería estructural. Requisitos

Número mínimo de celdas o perforaciones en dirección del ancho del muro

Celdas y perforaciones: El área total de las celdas y perforaciones de una unidad de

perforación vertical no debe ser superior al 60 % del área bruta de la sección que las contenga.

16
Ladrillos cerámicos. Parte 2: unidades de
mampostería estructural. Requisitos

Espesores mínimos de paredes y tabiques de

unidades para mampostería estructural

Tolerancia dimensional
-Promedio:

-Recorrido:

17
Ladrillos cerámicos. Parte 2: unidades de
mampostería estructural. Requisitos

Límites de las fisuras o grietas: las paredes y tabiques de las unidades estructurales no deben tener
grietas o fisuras que penetren más del 25 % de su espeso

Rotulado

Marcado: La designación (Ejemplo; ESTRUCTURAL) seguida de las iniciales del tipo a que
correspondan PH, PV o M (Perforación Horizontal, Perforación Vertical, Maciza respectivamente),
separadas por un guion y la indicación de la Clase a la que corresponde, cuando se designan
unidades de perforación vertical

18
Ladrillos cerámicos. Parte 5: métodos de ensayo

Muestreo: El fabricante y el comprador de común acuerdo definirán el lugar de muestreo de los

ladrillos cerámicos. El plan de muestreo dependerá del acuerdo entre el fabricante y el
comprador. Para el propósito de esta norma, los especímenes deben ser seleccionados de
manera que sean representativos del lote entero de unidades del que se toman, de la variedad
de colores, texturas y tamaños del envío. Deben estar limpios sin materiales extraños no
asociados con su fabricación.

Resistencia a la compresión

Especímenes de ensayo
Los especímenes de ensayo deben ser obtenidos por cualquier método de corte que no les
produzcan fisuras o desportillados, y que permita obtener caras opuestas aproximadamente
planas y paralelas. Se deben ensayar cinco (5) especímenes.

19
Ladrillos cerámicos. Parte 5: métodos de ensayo
Resistencia a la compresión
Refrentado
Si las superficies que servirán para aplicar la carga durante el ensayo de compresión presentan
salientes o reentrantes, estas se deben rellenar con morteros compuestos por una parte en peso de
cemento de endurecimiento rápido de acuerdo con los requisitos para cemento de NTE INEN 152,
NTE INEN 490 o NTE INEN 2380 y dos partes por peso de arena. No se deben refrentar especímenes
antes de que el mortero de relleno tenga 48 h de edad. Se refrentan los especímenes con el uso de
uno de los dos procedimientos descritos en 5.2.2.1 o 5.2.2.2.

Procedimiento
Se ensayan los especímenes en una posición tal que la carga sea aplicada en la dirección en que van
a estar puestos en servicio. Los especímenes se centran bajo el soporte esférico superior con una
tolerancia de 1,6 mm. La máquina de ensayos debe cumplir con lo establecido en ISO 7500-1 para
Clase 1. La máquina de ensayo debe tener una precisión de ± 1,0 % sobre el rango provisto de carga

20
Práctica N° 1

Ensayo de compresión en mampuestos

https://www.youtube.com/watch?v=EnMfQpDUHTE

21
Práctica N° 1

Ensayo de compresión en mampuestos

Dimensiones
Espécimen N° Mampuesto Masa (g) Carga (kgf)
(mm)

1 Ladrillo Jaboncillo pos V 252x100x128 5001 4250

2 Ladrillo Jaboncillo pos H 249x120x100 5000 8930

Ladrillo Mambrón
2 pos V 341x76x161 5400 1890
3 Ladrillo Mambrón pos H 340x160x75 5402 34300

4 Murete (4 Ladrillos mambrón) 340x165x365 30000 9340

5 Bloque hueco de hormigón 402x150x201 13210 11270

6 Ladrillo industrial 1 280x135x110 5399 37110
7 Ladrillo industrial 2 300x79x50 3400 4891

22
