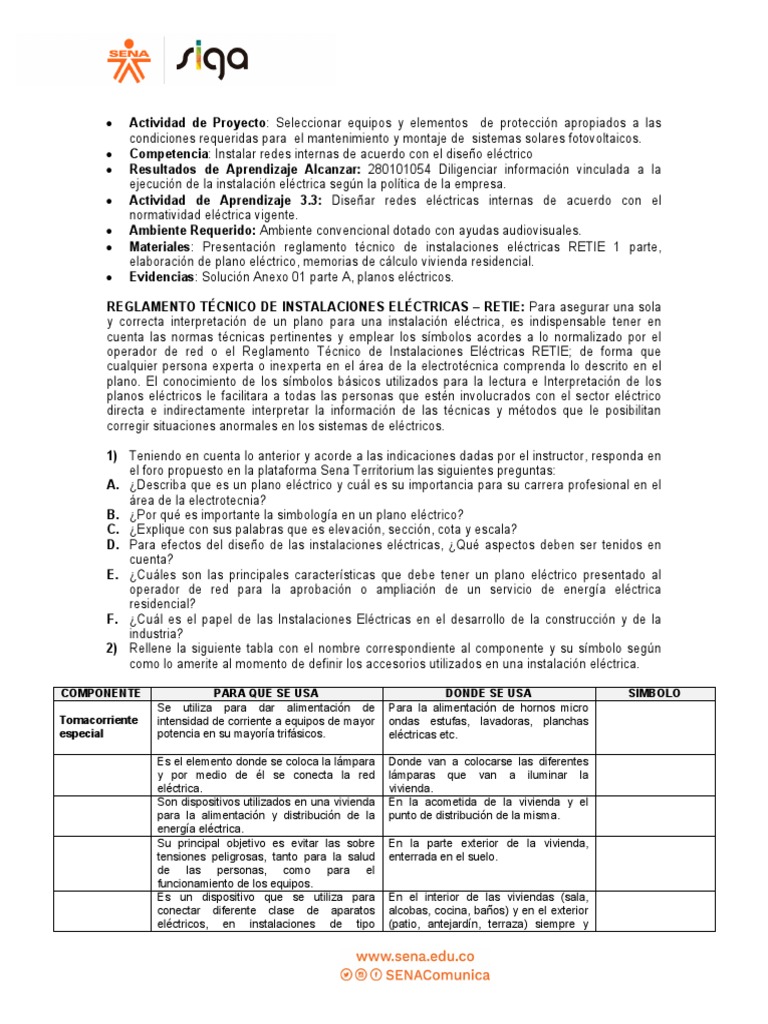

• Actividad de Proyecto: Seleccionar equipos y elementos de protección apropiados a las
condiciones requeridas para el mantenimiento y montaje de sistemas solares fotovoltaicos.
• Competencia: Instalar redes internas de acuerdo con el diseño eléctrico
• Resultados de Aprendizaje Alcanzar: 280101054 Diligenciar información vinculada a la
ejecución de la instalación eléctrica según la política de la empresa.
• Actividad de Aprendizaje 3.3: Diseñar redes eléctricas internas de acuerdo con el
normatividad eléctrica vigente.
• Ambiente Requerido: Ambiente convencional dotado con ayudas audiovisuales.
• Materiales: Presentación reglamento técnico de instalaciones eléctricas RETIE 1 parte,
elaboración de plano eléctrico, memorias de cálculo vivienda residencial.
• Evidencias: Solución Anexo 01 parte A, planos eléctricos.
REGLAMENTO TÉCNICO DE INSTALACIONES ELÉCTRICAS – RETIE: Para asegurar una sola
y correcta interpretación de un plano para una instalación eléctrica, es indispensable tener en
cuenta las normas técnicas pertinentes y emplear los símbolos acordes a lo normalizado por el
operador de red o el Reglamento Técnico de Instalaciones Eléctricas RETIE; de forma que
cualquier persona experta o inexperta en el área de la electrotécnica comprenda lo descrito en el
plano. El conocimiento de los símbolos básicos utilizados para la lectura e Interpretación de los
planos eléctricos le facilitara a todas las personas que estén involucrados con el sector eléctrico
directa e indirectamente interpretar la información de las técnicas y métodos que le posibilitan
corregir situaciones anormales en los sistemas de eléctricos.
1) Teniendo en cuenta lo anterior y acorde a las indicaciones dadas por el instructor, responda en
el foro propuesto en la plataforma Sena Territorium las siguientes preguntas:
A. ¿Describa que es un plano eléctrico y cuál es su importancia para su carrera profesional en el
área de la electrotecnia?
B. ¿Por qué es importante la simbología en un plano eléctrico?
C. ¿Explique con sus palabras que es elevación, sección, cota y escala?
D. Para efectos del diseño de las instalaciones eléctricas, ¿Qué aspectos deben ser tenidos en
cuenta?
E. ¿Cuáles son las principales características que debe tener un plano eléctrico presentado al
operador de red para la aprobación o ampliación de un servicio de energía eléctrica
residencial?
F. ¿Cuál es el papel de las Instalaciones Eléctricas en el desarrollo de la construcción y de la
industria?
2) Rellene la siguiente tabla con el nombre correspondiente al componente y su símbolo según
como lo amerite al momento de definir los accesorios utilizados en una instalación eléctrica.
COMPONENTE PARA QUE SE USA DONDE SE USA SÍMBOLO
Se utiliza para dar alimentación de Para la alimentación de hornos micro
Tomacorriente intensidad de corriente a equipos de mayor ondas estufas, lavadoras, planchas
especial potencia en su mayoría trifásicos. eléctricas etc.
Es el elemento donde se coloca la lámpara Donde van a colocarse las diferentes
y por medio de él se conecta la red lámparas que van a iluminar la
eléctrica. vivienda.
Son dispositivos utilizados en una vivienda En la acometida de la vivienda y el
para la alimentación y distribución de la punto de distribución de la misma.
energía eléctrica.
Su principal objetivo es evitar las sobre En la parte exterior de la vivienda,
tensiones peligrosas, tanto para la salud enterrada en el suelo.
de las personas, como para el
funcionamiento de los equipos.
Es un dispositivo que se utiliza para En el interior de las viviendas (sala,
conectar diferente clase de aparatos alcobas, cocina, baños) y en el exterior
eléctricos, en instalaciones de tipo (patio, antejardín, terraza) siempre y
monofásico. cuando no estén a la intemperie.
Dispositivo capaz de elevar o disminuir el En los puntos donde se desea elevar o
voltaje y la intensidad de corriente que disminuir el voltaje para poder ser
proviene de la red de transmisión o transportado a lo largo del territorio
distribución de energía eléctrica. evitando las pérdidas por distancia y
sobrecalentamiento.
Emite una luz con tonalidad En cualquier sitio de una casa que
predominantemente blanca y fría, aunque necesite iluminación y se quiera ahorro
se consiguen referencias de luz blanca de energía.
cálida. Su reproducción de color no es muy
buena
Dispositivos diseñados para evitar choques Se ubica adyacente a los lavamanos,
eléctricos accidentales o electrocución en los garajes, en sótanos sin
evitando el paso de la corriente a tierra. terminado, en la cocina, en lavaplatos
(diferentes a los de la cocina), cuartos
de baño.
Dispositivo utilizado para la medición de Este dispositivo es instalado por el
energía eléctrica. operador de red con el fin de verificar el
consumo de energía eléctrica que mes
a mes tienen los usuarios.
Elemento que agrupa las protecciones En sitios de fácil acceso, cerca de la
eléctricas de un inmueble y de igual forma entrada principal, libre de humedad y
distribuye la energía eléctrica dentro del obstáculos para en caso de una
mismo. emergencia poder acceder
rápidamente a él.
3) En hojas de plancha y/o 1/8 de cartulina, elabore el plano eléctrico del siguiente apartamento
de dos pisos, teniendo en cuenta la simbología descrita en el reglamento técnico de
instalaciones eléctricas RETIE. En este plano deben contener las convenciones utilizadas y las
observaciones del mismo, para esto sigan las indicaciones dadas por el instructor.
4) Situación problema: Se expide la orden de trabajo 001 en la cual se le asignan labores para
el levantamiento de planos eléctricos del inmueble en el que actualmente usted reside,
teniendo en cuenta los requerimientos del RETIE y la NTC 2050.
A. Elabore el plano eléctrico de la vivienda en donde usted reside actualmente, teniendo en
cuenta las pautas y recomendaciones dadas por el instructor para la elaboración de planos
eléctricos.
B. Elabore el diagrama unifilar del sitio donde actualmente usted reside. Tenga en cuenta que
este diagrama debe estar acorde a lo establecido en el plano eléctrico de la vivienda.
Tenga en cuenta utilizar un cuadro de convenciones para identificar la simbología utilizada
y un cuadro de observaciones si dan a lugar acorde a lo realizado en el plano.
