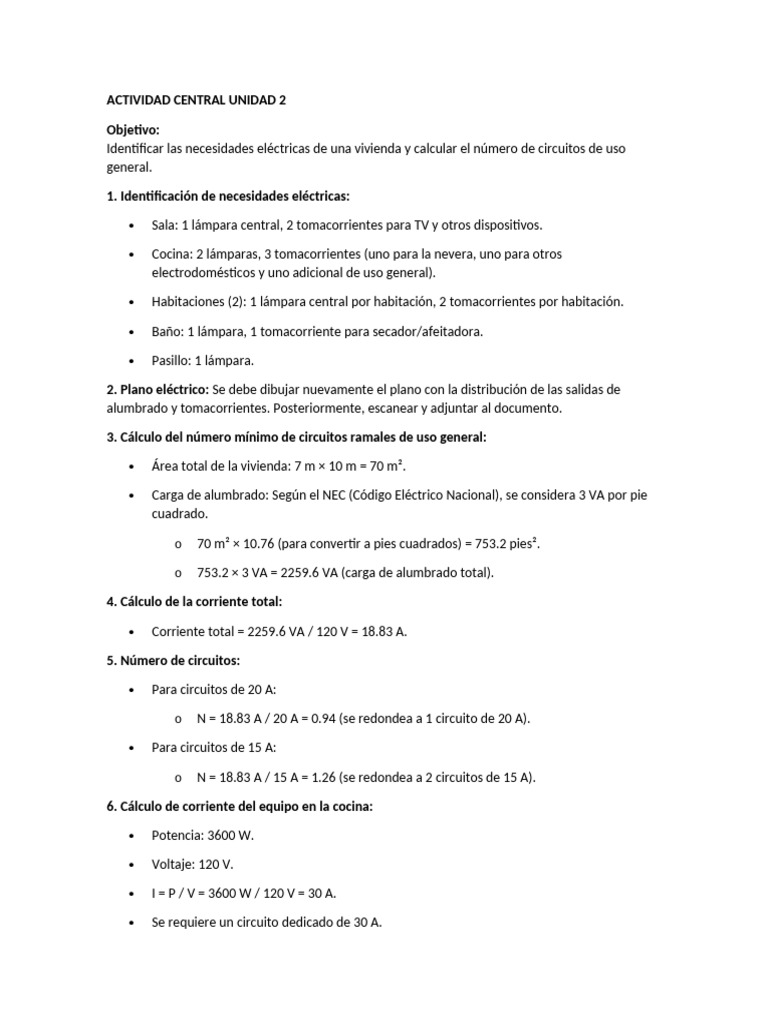

ACTIVIDAD CENTRAL UNIDAD 2

Objetivo:
Identificar las necesidades eléctricas de una vivienda y calcular el número de circuitos de uso
general.

1. Identificación de necesidades eléctricas:

 Sala: 1 lámpara central, 2 tomacorrientes para TV y otros dispositivos.

 Cocina: 2 lámparas, 3 tomacorrientes (uno para la nevera, uno para otros

electrodomésticos y uno adicional de uso general).

 Habitaciones (2): 1 lámpara central por habitación, 2 tomacorrientes por habitación.

 Baño: 1 lámpara, 1 tomacorriente para secador/afeitadora.

 Pasillo: 1 lámpara.

2. Plano eléctrico: Se debe dibujar nuevamente el plano con la distribución de las salidas de
alumbrado y tomacorrientes. Posteriormente, escanear y adjuntar al documento.

3. Cálculo del número mínimo de circuitos ramales de uso general:

 Área total de la vivienda: 7 m × 10 m = 70 m².

 Carga de alumbrado: Según el NEC (Código Eléctrico Nacional), se considera 3 VA por pie
cuadrado.

o 70 m² × 10.76 (para convertir a pies cuadrados) = 753.2 pies².

o 753.2 × 3 VA = 2259.6 VA (carga de alumbrado total).

4. Cálculo de la corriente total:

 Corriente total = 2259.6 VA / 120 V = 18.83 A.

5. Número de circuitos:

 Para circuitos de 20 A:

o N = 18.83 A / 20 A = 0.94 (se redondea a 1 circuito de 20 A).

 Para circuitos de 15 A:

o N = 18.83 A / 15 A = 1.26 (se redondea a 2 circuitos de 15 A).

6. Cálculo de corriente del equipo en la cocina:

 Potencia: 3600 W.

 Voltaje: 120 V.

 I = P / V = 3600 W / 120 V = 30 A.

 Se requiere un circuito dedicado de 30 A.

7. Cuadro de cargas:

Cto Tomas Lámparas Descripción P (W) I (A) Calibre Protección

1 2 1 Sala 300 2.5 12 AWG 15 A

2 3 2 Cocina 3600 30 10 AWG 30 A

3 2 1 Habitación 1 300 2.5 12 AWG 15 A

4 2 1 Habitación 2 300 2.5 12 AWG 15 A

5 1 1 Baño 200 1.7 14 AWG 15 A

6 0 1 Pasillo 100 0.83 14 AWG 15 A

Temas Asociados:

 Requisitos para una instalación eléctrica.

 Planos eléctricos.

 Símbolos de electricidad.

 Cálculo de la demanda.

 Cálculo de la corriente.

Nombre: ________________ Correo: ________________ Teléfono: ________________

ACTIVIDAD CENTRAL UNIDAD 3

Nombre de la actividad: Identificación de riesgos y prevenciones

Objetivo:
Identificar los riesgos en una vivienda y analizar las posibles acciones para prevenir
accidentes.

Descripción del proceso de identificación de riesgos y prevenciones en las instalaciones

eléctricas:

Se identifican los riesgos eléctricos en distintas zonas de la vivienda y se establecen

medidas de prevención para garantizar la seguridad de los habitantes, siguiendo las
normativas del RETIE.

Tabla de identificación de riesgos y prevenciones

Zona de la
Riesgos Prevención
vivienda
Instalar circuitos dedicados para
Conexiones sobrecargadas por
Cocina electrodomésticos grandes como nevera
electrodomésticos de alto consumo.
y horno.
Usar tomacorrientes con tapa a prueba
Presencia de humedad cerca de
de humedad y asegurarse de una
tomacorrientes.
correcta conexión a tierra.
Uso de extensiones múltiples que Instalar suficientes tomacorrientes
Sala
pueden generar sobrecalentamiento. distribuidos adecuadamente.
Utilizar canalización adecuada y revisar
Cables expuestos o en mal estado.
periódicamente el estado del cableado.
Iluminación deficiente que puede Instalar luminarias adecuadas con
Comedor
causar accidentes. bombillos eficientes y seguros.
Distribuir adecuadamente los
Cuartos Uso excesivo de enchufes múltiples. tomacorrientes y evitar el uso excesivo
de extensiones.
Acumulación de polvo en enchufes Realizar limpieza periódica y revisar
y dispositivos eléctricos. conexiones eléctricas.
Exposición de cables a la Usar tuberías y canalización adecuada
Patio
intemperie. para exteriores.
Asegurar que todas las conexiones
Falta de puesta a tierra en
exteriores tengan puesta a tierra
herramientas eléctricas.
adecuada.
Riesgo de electrocución por Instalar interruptores diferenciales y
Baños humedad y agua en contacto con tomacorrientes con protección contra
equipos eléctricos. agua.
Exteriores Cables eléctricos mal instalados y Usar canalización hermética y
 materiales resistentes a la humedad y
expuestos a la intemperie.
rayos UV.
Falta de iluminación en zonas de Instalar iluminación adecuada con
acceso. sensores de movimiento para seguridad.

Campo de aplicación del RETIE:

El RETIE (Reglamento Técnico de Instalaciones Eléctricas) aplica a todas las instalaciones

eléctricas en Colombia, incluyendo las destinadas a generación, transmisión, distribución y
uso final de la electricidad. Su objetivo es garantizar la seguridad de las personas, la
infraestructura y el medio ambiente, minimizando riesgos eléctricos mediante normas de
diseño, instalación y mantenimiento.
