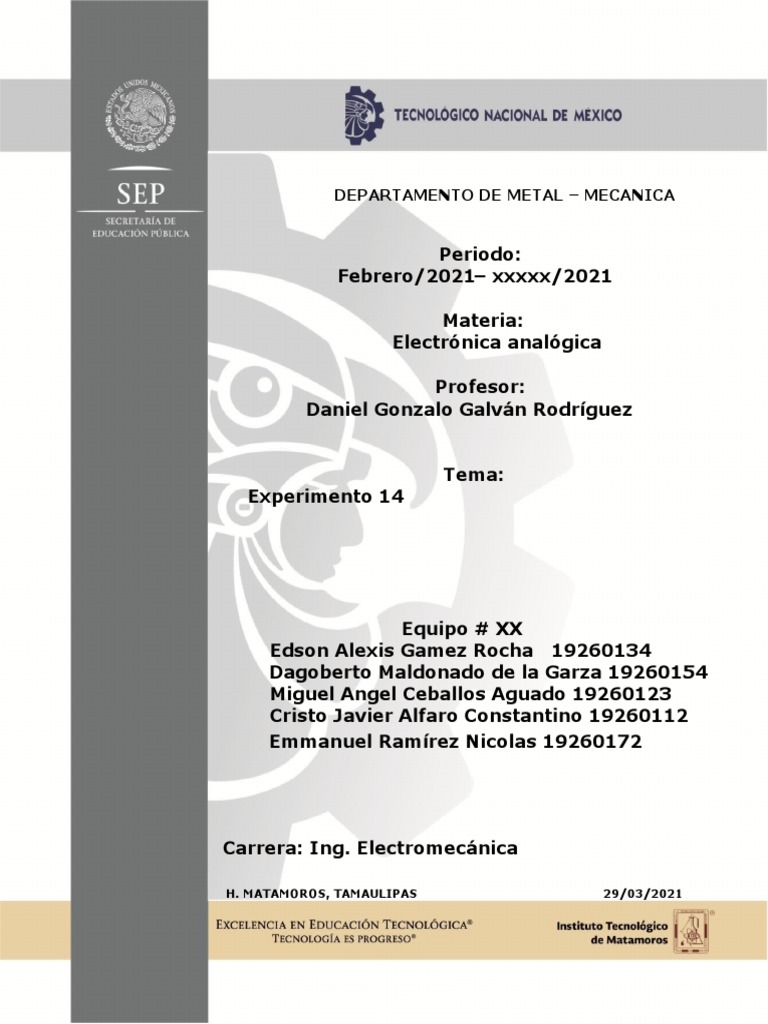

DEPARTAMENTO DE METAL – MECANICA

Periodo:
Febrero/2021– xxxxx/2021

Materia:
Electrónica analógica

Profesor:
Daniel Gonzalo Galván Rodríguez

Tema:
Experimento 14

Equipo # XX
Edson Alexis Gamez Rocha 19260134
Dagoberto Maldonado de la Garza 19260154
Miguel Angel Ceballos Aguado 19260123
Cristo Javier Alfaro Constantino 19260112
Emmanuel Ramírez Nicolas 19260172

Carrera: Ing. Electromecánica

H. MATAMOROS, TAMAULIPAS 29/03/2021

 INTRODUCCION

En este documento encontraremos la realización de un proyecto donde este trata sobre

el tema polarización y ganancia del amplificador en emisor común. Este procedimiento
lo podemos encontrar en el libro de prácticas dado por el profesor ahí encontramos una
breve información de lo que es, y este mismo nos da el material necesario y
procedimiento para poder crear el circuito y manejar de una manera correcta el mismo.
Encontraremos cada paso desarrollado en el simulador recomendado por el profesor
para ya que como las clases son a través de plataformas en línea estas prácticas no
se pueden realizar con material real y los instrumentos necesarios pero esta plataforma
tiene lo necesario para crear y resolver muchas de nuestras prácticas.
Paso 2

Paso 3

Paso 4
Paso 5

Efecto del capacitor en derivación con emisor

sobre la ganancia
Paso 6

Paso 7

Paso 9
Paso 10
 PREGUNTAS
1. ¿Cuál es el propósito de CE en la figura 14-5? ¿Qué sucede con la ganancia de
la CA del amplificador cuando se desconecta CE?
Si a la base del transistor se inyecta una señal de ca Y CE no estuviera presente el
efecto de RE sería una degeneración de CD y de CA. Dado que la corriente del
colector aumenta y disminuye en sincronía con la corriente de la señal de ca de la
base, se generaría un voltaje de señal de ca en RE' en fase con el voltaje de la señal
de la base.

Al conectar CE con RE se tiene otra trayectoria para la corriente de la señal de ca. Si la

reactancia capacitiva de CE es mucho menor que la resistencia de RE para la
frecuencia de la señal de ca con la que el amplificador debe trabajar, CE representa
para la corriente de la señal de ca una trayectoria de baja impedancia. Se crea así una
derivación que permite saltar RE y la degeneración de ca es despreciable.

2. ¿Qué efecto tiene en el funcionamiento del amplificador omitir RE?

Si en el circuito amplificador se omite la resistencia del emisor pasarían dos cosas:

1. Se dejaría de suministrar realimentación negativa o degeneración para
compensar la tendencia del transistor a aumentar su corriente conforme
aumenta el calor.
2. El circuito no se estabilizaría para los diversos valores de β de los transistores
 CONCLUSIÓN

Esta practica nos sirvió mucho y que aprendimos a manejar o entender la polarización
o ganancia del amplificador de emisor común donde aquí paso por paso fuimos
aprendiendo maneras de aplicarlo en circuitos y a que estos son muy importantes como
cualquier elemento, todo esto mediante una plataforma donde interactuamos con el
circuito y elementos que lo integran, nos encontramos con datos que no fueron pedidos
en esta práctica, pero, nos sirve de experiencia y conocimiento.

Para esto tuvimos que manejar los métodos de estabilización y polarización porque sin
estos conocimientos que se acumulan no se podría seguir con la practica
adecuadamente. Conocimos que un amplificador de estos puede requerirse los dos
tipos de corrientes tales son la corriente alterna y la corriente continua.

Cada vez esta practicas son de mayor dificultad, pero con algo de conocimiento
explicación y razonamiento podemos realizarlas ya que los conocimientos se pueden ir
reforzando poco a poco.
