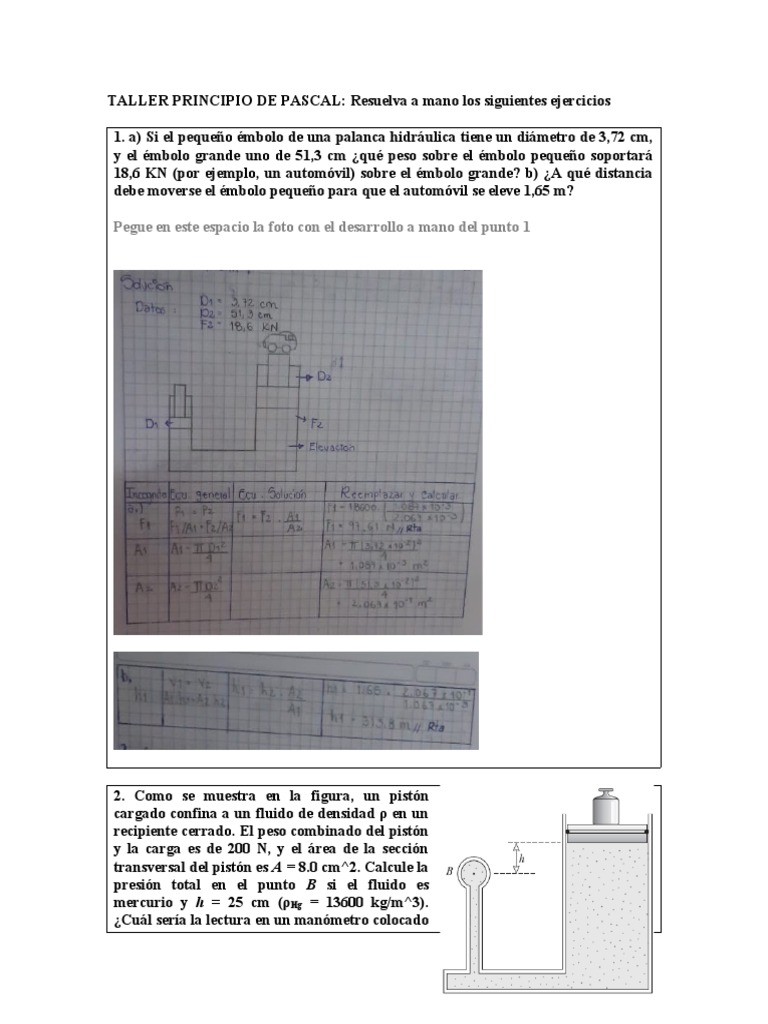

TALLER PRINCIPIO DE PASCAL: Resuelva a mano los siguientes ejercicios

1. a) Si el pequeño émbolo de una palanca hidráulica tiene un diámetro de 3,72 cm,

y el émbolo grande uno de 51,3 cm ¿qué peso sobre el émbolo pequeño soportará
18,6 KN (por ejemplo, un automóvil) sobre el émbolo grande? b) ¿A qué distancia
debe moverse el émbolo pequeño para que el automóvil se eleve 1,65 m?

Pegue en este espacio la foto con el desarrollo a mano del punto 1

2. Como se muestra en la figura, un pistón

cargado confina a un fluido de densidad ρ en un
recipiente cerrado. El peso combinado del pistón
y la carga es de 200 N, y el área de la sección
transversal del pistón es A = 8.0 cm^2. Calcule la
presión total en el punto B si el fluido es
mercurio y h = 25 cm (ρHg = 13600 kg/m^3).
¿Cuál sería la lectura en un manómetro colocado
en el punto B? Rta: 2,8 * 10^5 Pa.

Pegue en este espacio la foto con el desarrollo a mano

del punto 2

3. En una prensa hidráulica, como la que se

muestra en la figura, el pistón más grande tiene
un área de sección transversal A1 = 200 cm^2, y el
pistón pequeño tiene un área de sección
transversal A2 = 5.0 cm^2. Si una fuerza de 250 N
se aplica sobre el pistón pequeño, ¿cuál es la
fuerza F1 en el pistón grande? Rta: 10 KN.

Pegue en este espacio la f

 oto con el
desarrollo a mano del punto 3

4. Para el sistema que se muestra en la figura, el

cilindro L de la izquierda tiene una masa de 600
kg y un área de sección transversal de 800 cm^2.
El pistón S de la derecha tiene un área en su
sección transversal de 25 cm^2 y peso
despreciable. Si el dispositivo se llena con aceite
(ρ = 0.78 g/cm^3), calcule la fuerza F que se
requiere para mantener al sistema en equilibrio.
Rta: 31 N.

Pegue en este espacio la foto con el desarrollo a

 mano del
punto 4

5. El área del pistón de una bomba impelente es de 8.0 cm^2. ¿Qué fuerza se debe
aplicar al pistón para que suba aceite (ρ = 0.78 g/cm^2) a una altura de 6.0 m?
Suponga que el aceite está expuesto a la atmósfera. Rta. 37 N.

Pegue en este espacio la foto con el desarrollo a mano del punto 5

6. El diámetro del pistón grande de una prensa hidráulica es de 20 cm y el área del
pistón pequeño es de 0.50 cm^2. Si se aplica una fuerza de 400 N al pistón pequeño,
a) ¿cuál es la fuerza resultante que se ejerce en el pistón grande? b) ¿Cuál es el
incremento de presión debajo del pistón pequeño? c) ¿Cuál es el incremento de
presión debajo del pistón grande? Rta. a) 2.5 *10^5 N; b) 8.0 MPa; c) 8.0 MPa.

Pegue en este espacio la foto con el desarrollo a mano del punto 6

7. ¿Cuál es la fuerza mínima
perpendicular a la barra que hay que
realizar sobre la palanca del gato
hidráulico de la figura para iniciar la
elevación de un auto de 800 kg? Tenga
en cuenta que los diámetros DA = 2
cm, DB = 10 cm, y las distancias CE =
75 cm y CD = 5 cm. Rta: 22,25 N.

Pegue en este espacio la foto

con el desarrollo a mano del punto 7
8. El fluido del gato hidráulico de la figura es aceite de 812 kg/m^3. Se emplea una
bomba de mano con la cual se aplica una fuerza de magnitud Fi al émbolo menor de
2,2 cm de diámetro, cuando la mano aplica una fuerza de magnitud Fh al extremo
del mango de la bomba. La masa combinada del automóvil que va a ser elevado y la
plataforma de elevación es de 1980 Kg, y el émbolo grande tiene un diámetro de
16,4 cm. La longitud L del mango de la bomba es de 36 cm, y la distancia x desde el
pivote hasta el émbolo es de 9,4 cm. a) ¿Cuál es la fuerza aplicada Fh necesaria
para elevar el automóvil? b) Por cada impulso hacia abajo de la bomba, en la que la
mano se mueve una distancia vertical de 28 cm, ¿A qué altura se eleva el automóvil?
Rta: 91 N; 1,3 mm.

Pegue en este espacio la foto con el desarrollo a mano del punto 8
