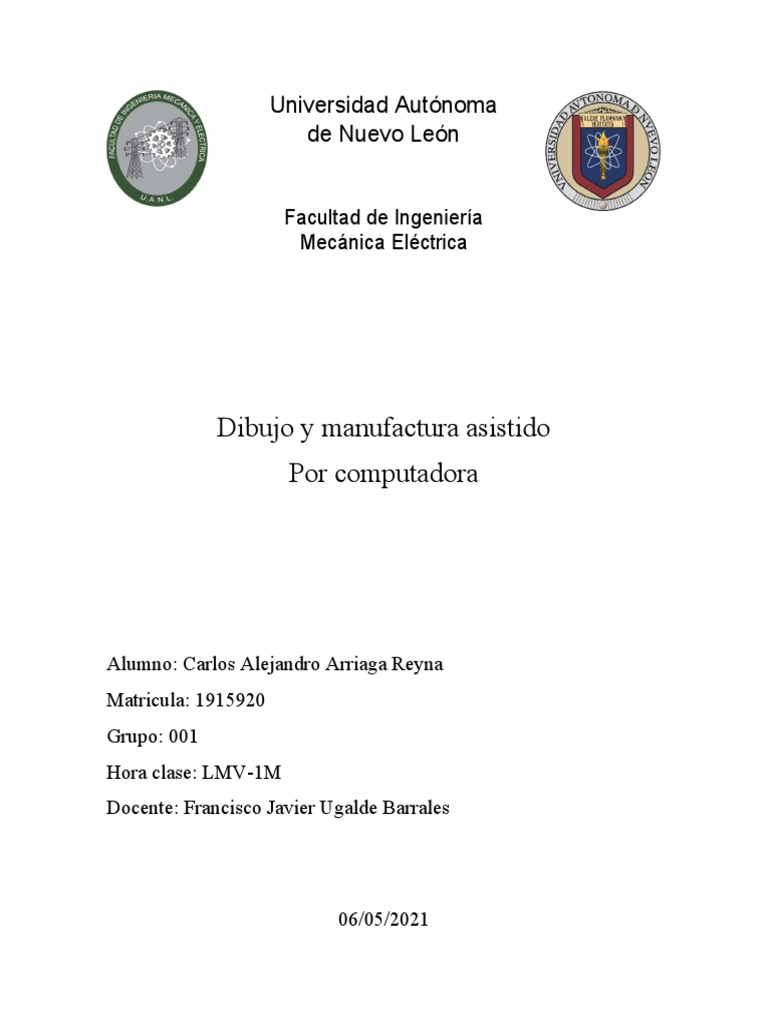

Universidad Autónoma

de Nuevo León

Facultad de Ingeniería
Mecánica Eléctrica

Dibujo y manufactura asistido

Por computadora

Alumno: Carlos Alejandro Arriaga Reyna

Matricula: 1915920
Grupo: 001
Hora clase: LMV-1M
Docente: Francisco Javier Ugalde Barrales

06/05/2021
ACTIVIDAD 4-A
Las superficies son un tipo de geometría que puede
utilizarse para crear operaciones sólidas, crear una
operación sólida o de corte agregando espesor a la
superficie.

Un conjunto de superficies es un término general que

describe geometrías de espesor cero conectadas, tales
como superficies, superficies cosidas, superficies
recortadas y redondeadas, etc. En una misma pieza,
puede tener múltiples conjuntos de superficies.
Son útiles al momento de realizar piezas de gran
precisión como objetos pequeños.

Croquis 1:
Se utilizan
curvas
redondeos
líneas rectas
y líneas
constructivas
Operación
1:
Espesor 0.75
mm hacia
dentro

Croquis 2:
70 mm del
plano alzado
líneas rectas
y redondos
redondeadas
Operación
2:
Superficie-
extruir,
desde 70 mm
hasta la
superficie
Operación
3:
Superficie-
recortar.
Recortar
intersección
de las dos
piezas
Operación
4:
Superficie-
plano, se
crea plano
del croquis

Operación
5:
Superficie-
coser, se
unen todas
las
superficies
 Operación
6:
Redondeo,
se da
redondeo de
radio 5

Operación
7:
Dar espesor,
se le da
espesor de 1
mm hacia
adentro

ACTIVIDAD 4-B
Estudios de movimiento son simulaciones gráficas de movimiento para modelos de
ensamblaje. Puede incorporar en un estudio de movimiento propiedades visuales, como
iluminación y perspectiva de cámara.
Los estudios de movimiento no modifican un modelo de ensamblaje ni sus propiedades.
Simulan y animan el movimiento prescrito para un modelo.

Utilice Movimiento básico en ensamblajes para simular los

efectos de motores, resortes, contacto y gravedad en
ensamblajes. A la hora de calcular el movimiento,
Movimiento básico tiene en cuenta la masa. El cálculo es
relativamente rápido, por lo que puede utilizar Movimiento
básico para crear animaciones tipo presentación mediante
simulaciones basadas en leyes físicas.
Utilice Análisis de movimiento para simular y analizar de forma precisa en un ensamblaje
los efectos de elementos de movimiento (incluyendo fuerzas, resortes, amortiguadores y
fricción). Análisis de Motion utiliza solvers cinemáticos potentes, desde el punto de vista del
cálculo, y tiene en cuenta propiedades materiales así como la masa e inercia. También puede
utilizar Análisis de movimiento para trazar resultados de simulación para análisis adicionales.

Ensamble:
Se realiza el ensamble de las
partes del pistón.

Estudio Movimiento:
-Se inserta movimiento de
rotación en el cigüeñal a
150rpm y reduce hasta 0rpm.
Se inserta giro de la pieza a
través del plano Y.
-Se realiza animación de
explosión del ensamble.
-Se realiza animación de la
reconstrucción del ensamble.

Simulación Esfuerzos
La simulación de esfuerzos nos permite observar a través de flechas indicativas la dirección
y la magnitud de los esfuerzos, tales como
torsión, tracción, corte, torque, y poder observar
las cargas que las piezas tienen que enfrentar
durante su funcionamiento.
También nos permite realizar simulaciones de
esfuerzos, y realizar dobleces para ver las
presiones y cargas que pueden aguantar las
diversas zonas de la pieza a través de una escala
térmica.
Conclusiones
La pieza realizada a través de superficies son muy útiles para realizar diferentes piezas
pequeñas y medianas con una gran precisión con espesores mínimo. Formas alternas de
hacerlo sería utilizando un croquis interno a .75 mm de grosor para realizar una operación
de revolución y ya tener el grosor deseado.
El estudio de movimiento es útil para verificar el movimiento correcto del ensamble que
estamos realizando, así como verificar las cargas mecánicas de deben soportar las mismas.

Bibliografía

SolidWorks. (08 de 05 de 2021). Obtenido de

http://help.solidworks.com/2017/spanish/SolidWorks/motionstudies/c_introduction_to_
motion_studies.htm

SolidWorks. (08 de 05 de 2021). Obtenido de

http://help.solidworks.com/2018/spanish/SolidWorks/sldworks/c_Surfaces_Overview.ht
m
