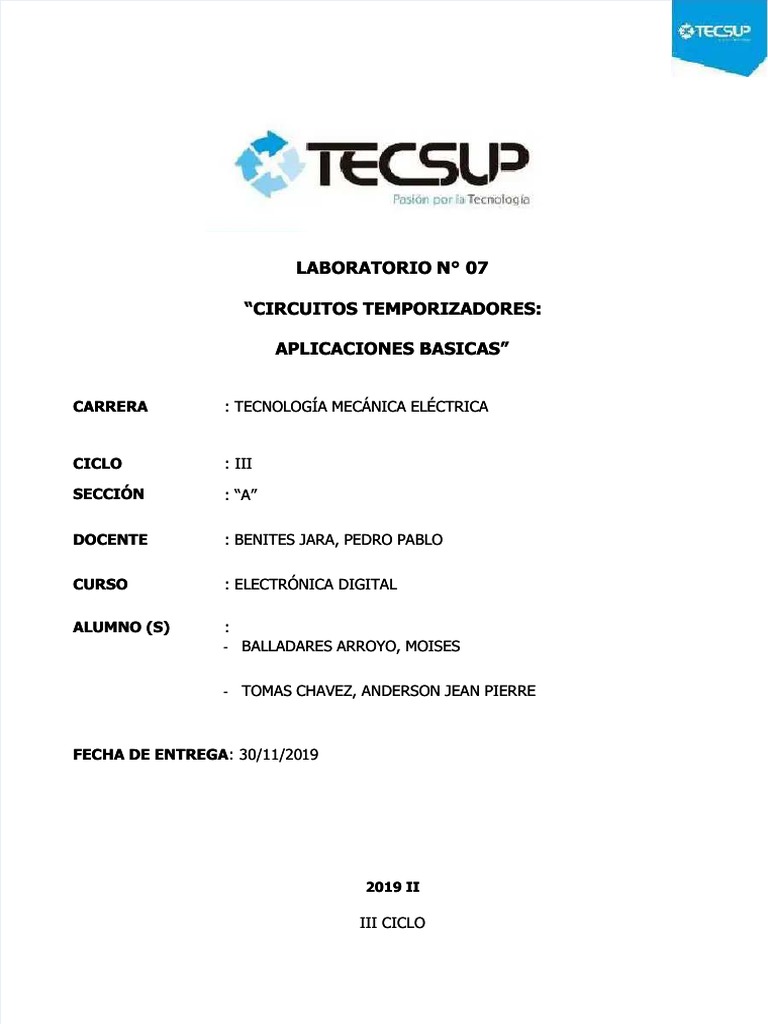

LABORATORIO N°
N° 07
 “CIRCUITOS TEMPORIZADORES:

 APLICACIONES BASICAS”

CARRERA : TECNOLOGÍA MECÁNICA ELÉCTRICA

ELÉCTRICA

CICLO : III
SECCIÓN
SECCIÓN : “A”

DOCENTE : BENITES JARA, PEDRO PABLO

PABLO

CURSO : ELECTRÓNICA DIGITAL

 ALUMNO (S) :
-  BALLADARES ARROYO, MOISES

-  TOMAS CHAVEZ, ANDERSON JEAN PIERRE

FECHA DE ENTREGA:
ENTREGA: 30/11/20
30/11/2019
19

2019 II

III CICLO


TECSUP    Laboratorio de Electrónica Digital

 “CIRCUITOS TEMPORIZADORES
TEMPORIZADORES Y APLICACIONES
APLICACIONES BASICAS”
BASICAS”

1. Objetivos

•  Conocer el funcionamiento del integrado 555

•  Implementar circuitos temporizadores básicos.

2. Introducción Teórica

El temporizador a circuito integrado 555 es uno de los más corrientemente

utilizados. Puede usarse para generar impulsos aislados de duración exactamente
definida como respuesta a un impulso de corta duración aplicado a su entrada. Este
modo de funcionamiento se denomina “monostable”.
El Temporizador puede conectarse para producir un tren continuo de impulsos,
con frecuencia precisamente controlada. Este modo
mod o se denomina “astable”


TECSUP Laboratorio de Electrónica Digital

4. PROCEDIMIENTO

I. MULTIVIBRADOR MONOSTABLE
Este circuito es un temporizador estándar, programable de 1segundo hasta horas,
dependiendo de los valores del condensador C1 y de la resistencia Ra.

El montaje es muy sencillo, únicamente hay que montar el circuito siguiendo el

esquema. La salida es un sólo pulso de duración específica, dependiendo de Ra y C1,
cada vez que se envía un pulso de disparo al terminal 2.

El tiempo de duración es T = 1,1 RaC1.

El terminal 2 se utiliza para disparar el circuito,

c ircuito, conectando entre
5V y tierra.
Procedimiento:

1.  Implemente el temporizador monoestable mostrado en la figura 1.

2.   Alimente el circuito con 5 VDC
3.  Conecte el osciloscopio a la salida del circuito (pin 3)
4.  Dispare el circuito por el pin 2
5.  Calcular el tiempo estimado para los valores indicados, usando una resistencia
Ra de 1M.


TECSUP    Laboratorio de Electrónica Digital

6.  Complete la tabla para los diferentes valores

va lores indicados.

R C TIEMPO
CALCULADO
100 k 4.7 uF 0.517s
4.7k 2.2 uF 0.011s
1M 10 uF 11s
Tabla con valores simulados

7.  Comente los resultados obtenidos:

  La variación de los tiempos se va a dar por dos motivos, el primero será
•

el valor de la segunda resistencia, claro manteniendo el valor constante

del condensador, y a la vez si lo hacemos inversamente jugando con el
condensador, pero la resistencia se tiene que mantener constante


TECSUP Laboratorio de Electrónica Digital

II. MULTIVIBRADOR ASTABLE

El circuito mostrado en la figura corresponde a un multivibrador Astable.

La temporización se controla por medio de los valores de R1, R2 y C, la salida

es alta durante un tiempo Th dado por la expresión:
Th= 0.695 (R1+R2) C

La salida es baja durante un tiempo

t iempo T1, dado por la siguiente expresión

Tl= 0.695(R2) C

 Algebraicamente puede demostrarse que el periodo total T es:

T = T1+T2 = 0.695 (R1 + 2R2) C

La fórmula para calcular la frecuencia es



TECSUP    Laboratorio de Electrónica Digital

Procedimiento:

7.  Implemente el circuito de la figura 2

8.  Complete la tabla para los valores mostrados
m ostrados

 Asuma R1= 10KΩ; R2 = 1MΩ

C TIEMPO FRECUENCIA
CALCULADO CALCULADA
2.2 uF 0.02s 0.33Hz
4.7uF 0.052s 0.15Hz
10 uF 0.11s 0.072Hz
Tabla con valores simulados

9.  Conecte el osciloscopio a la salida del multivibrador (pin 3), y anote el periodo
obtenido par los valores indicados en la tabla.

10.  Conecte el pin 4 (Reset) a tierra

Nota: (circuito analizado en simulador)

11.  ¿Que observa en la salida?

  La salida se refleja en nuestro led y a medida que vamos reduciendo el
•

valor del condensador la onda de oscilación es más cortas, puesto a que

este va a descargar mucho más rápido con respecto a los otros


TECSUP Laboratorio de Electrónica Digital

12.  Implemente el circuito mostrado en la figura

13.  ¿Qué observa al variar el potenciómetro?

Bueno con el potenciómetro ahora podemos que en nuestro led se refleja los
cambias,
tiempos, aesto es debido
veces es tantoa que con un potenciómetro
la frecuencia podemos
a la que va que el ojo variar
humanonuestros
no lo
puede llegar a ver.


TECSUP    Laboratorio de Electrónica Digital

14.  Implemente el circuito mostrado en la figura el cual utiliza una interfase con
optotriac

17. Varíe el potenciómetro ¿Qué observa?

•  Al variar al potenciómetro, se
se varia
varia llaa frecuencia
frecuencia es por ello
ello que el foco encenderá
o apagará de manera rápida o más lenta.


TECSUP Laboratorio de Electrónica Digital

CONCLUSIONES

•   La salida del TIMER varia continuamente conforme variábamos la resistencia

de nuestro potenciómetro, mientras la frecuencia de la onda es baja, el
parpadeo del led es perceptible al ojo humano, pero cuando la frecuencia
empieza aumentar no se puede distinguir.

•   Llegamos a distinguir las diversas funciones que tiene cada uno de los
terminales del TIMER, este tan solo tiene una señal, la cual está emitiendo una
señal cuadrada la cual controlaremos con una resistencia variable.

•   Una vez puesto en práctica el TIMER en nuestro Protoboard, se puede hacer

una idea de las distintas funciones en las que se puede aplicar, como alarmas,
el tiempo de encendido de una lámpara como se practicó en el laboratorio,
entre otras.


TECSUP    Laboratorio de Electrónica Digital

 ANEXOS


TECSUP Laboratorio de Electrónica Digital

 ANEXO 1: CIRCUITO
INTEGRADO 555.  CON CIRCUIT

 ANEXO 2: EQUIPO TRABAJO

EQUIPO DE TRABAJO
