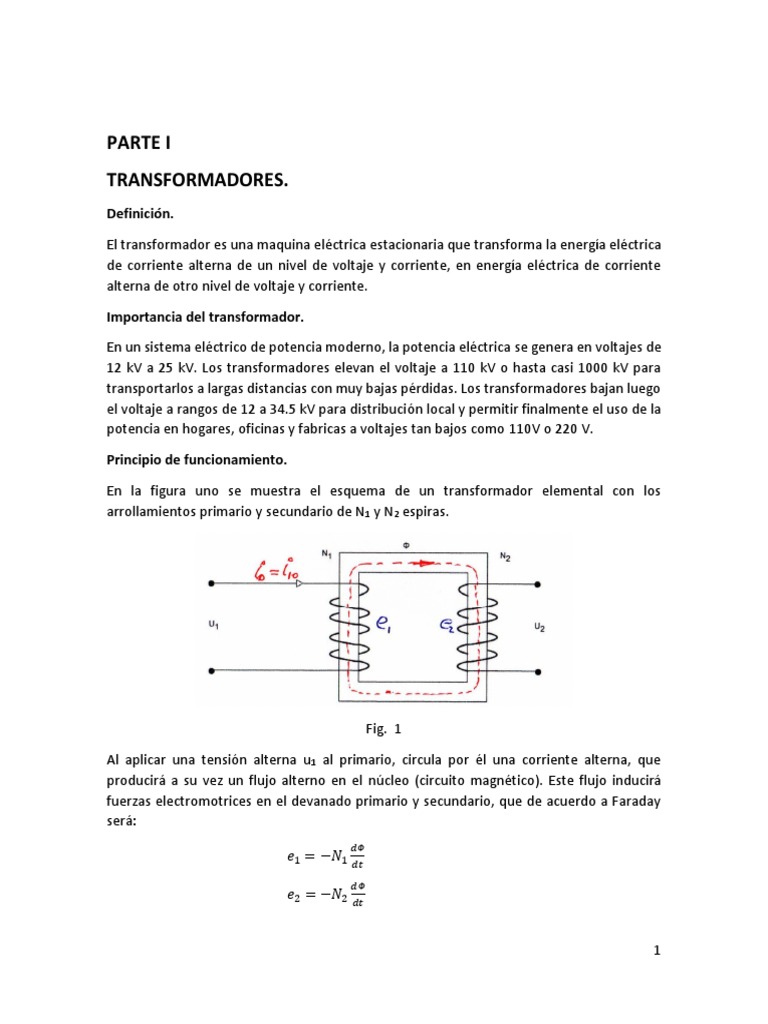

PARTE I

TRANSFORMADORES.
Definición.
El transformador es una maquina eléctrica estacionaria que transforma la energía eléctrica
de corriente alterna de un nivel de voltaje y corriente, en energía eléctrica de corriente
alterna de otro nivel de voltaje y corriente.
Importancia del transformador.
En un sistema eléctrico de potencia moderno, la potencia eléctrica se genera en voltajes de
12 kV a 25 kV. Los transformadores elevan el voltaje a 110 kV o hasta casi 1000 kV para
transportarlos a largas distancias con muy bajas pérdidas. Los transformadores bajan luego
el voltaje a rangos de 12 a 34.5 kV para distribución local y permitir finalmente el uso de la
potencia en hogares, oficinas y fabricas a voltajes tan bajos como 110V o 220 V.
Principio de funcionamiento.
En la figura uno se muestra el esquema de un transformador elemental con los
arrollamientos primario y secundario de N1 y N2 espiras.

Fig. 1
Al aplicar una tensión alterna u1 al primario, circula por él una corriente alterna, que
producirá a su vez un flujo alterno en el núcleo (circuito magnético). Este flujo inducirá
fuerzas electromotrices en el devanado primario y secundario, que de acuerdo a Faraday
será:
𝑑Ф
𝑒1 = −𝑁1 𝑑𝑡
𝑑Ф
𝑒2 = −𝑁2 𝑑𝑡

1
Si el transformador se considera ideal (sin perdidas en el núcleo ni en los devanados), a la
vez funcionando en vacío (sin entregar carga) se cumple la siguiente relación (leyes de
Kirchhoff):
𝑑Ф
𝑢1 = −𝑒1 = 𝑁1 𝑑𝑡
𝑑Ф
𝑢2 = 𝑒2 = −𝑁2 𝑑𝑡

Si el flujo tiene la siguiente expresión

Ф = Ф𝑚 sin 𝜔𝑡
𝑢1 = −𝑒1 = −𝑁1 𝜔Ф𝑚 cos 𝜔𝑡
𝑒2 = 𝑢2 = −𝑁2 𝜔Ф𝑚 cos 𝜔𝑡
Hallando los valores eficaces en sus valores absolutos.
𝑁1 𝜔Ф𝑚
𝐸1 = = 4.44 𝑓 𝑁1 Ф𝑚
√2
𝑁2 𝜔Ф𝑚
𝐸2 = = 4.44 𝑓 𝑁1 Ф𝑚
√2

Donde:
𝑈1 = −𝐸1
𝑈2 = 𝐸2
Si definimos la relación de transformación “K” como:
𝐸 𝑈 4.44 𝑓 𝑁1 Ф𝑚
𝐾 = 𝐸1 = 𝑈1 = 4.44 𝑓 𝑁2 Ф𝑚
2 2

𝐸 𝑈 𝑁1
𝐾 = 𝐸1 = 𝑈1 = 𝑁2
2 2

Esta igualdad es válida para transformadores ideales, para transformadores reales será:
𝐸 𝑁 𝑈
𝐾 = 𝐸1 = 𝑁1 ≅ 𝑈1
2 2 2

En la practica el símbolo de aproximadamente se acepta como igualdad, ya que el error que

se comete no es tan significativo.
Formas constructivas.
Para su mejor comprensión, se separa los componentes del transformador en dos partes.
1.- Partes o elementos que participan en forma activa en el proceso de transformación
(elementos activos). Serian: El núcleo o circuito magnético y los devanados del primario y
secundario del transformador.

2
2.- Partes o elementos que no participan en el proceso de transformación (elementos
pasivos). Serian: Los aisladores, el tanque, el aceite dieléctrico y todos los elementos de
sujeción (pernos, tornillos, abrazaderas, angulares, ………).
1.- Elementos activos.
Núcleo.
Se denomina núcleo del transformador el sistema que forma su circuito magnético, que
está constituido por chapas de acero al silicio (en esta aleación el silicio está en un
porcentaje de 3 a 5%), Aislados eléctricamente en ambas caras por un tratamiento químico
muy delgado (0.01mm) llamado carlite.
El silicio hace que las chapas de acero al silicio (llamado también chapas magnéticas)
disminuyan las perdidas en el núcleo por los fenómenos de histéresis y corrientes parasitas
o de Foucault.
Constructivamente los núcleos pueden ser acorazados y no acorazados, a la vez pueden ser
monofásicos y trifásicos.

Fig. 2
En la figura dos se muestra dos formas de núcleos monofásicos, la fig. 2a es un núcleo
monofásico acorazado. Se le llama así por que a los devanados le abraza o le protege al
núcleo y en la fig. 2b se muestra un núcleo no acorazado monofásico, donde aparentemente
las bobinas o los devanados protegen o abrazan al núcleo. El más común o el mas utilizado
de los núcleos para la fabricación de transformadores monofásicos es el núcleo acorazado,
por su mayor rigidez mecánica.

3
En la figura tres se muestran también dos formas de núcleos trifásicos, la fig. 3a es un núcleo
trifásico no acorazado donde las bobinas aparentemente estarían protegiendo al núcleo.
Mientras que en la fig. 3b se ve un núcleo trifásico acorazado donde las tres columnas
centrales se utilizan para construir los devanados de las fases A; B; C y las columnas laterales
protegen a los devanados. El núcleo más usado es el no acorazado.
a)

b)

Fig. 3
Forma constructiva de la sección del núcleo.
Un aspecto característico de los núcleos lo muestra las secciones transversales de las
columnas, que en los transformadores pequeños se construye de forma cuadrada. Sin
embargo, en la mayoría de los casos, para obtener un mejor aprovechamiento del área
interior de los devanados (de sección circular), la sección transversal de cada rama
(columna) tiene forma de un polígono escalonado, con un numero de escalones que es

4
tanto mayor cuanto más elevado sea la potencia del transformador. Se dice entonces que
la sección es de tipo cruciforme.

Fig. 4
En la fig. 4 se muestra algunos ejemplos típicos indicando también la potencia máxima de
utilización correspondiente a cada configuración. En los transformadores de gran potencia
para mejorar la refrigeración se intercalan canales de ventilación entre los paquetes de
chapas. El conjunto de las chapas debe ser apretado finalmente por medio de bridas de
madera o de perfiles de hierro con ayuda de bulones aislados; de esta forma se consigue
dar rigidez mecánica al conjunto y se eviten vibraciones.
Devanados.

Fig. 5

5
Son el circuito eléctrico de los transformadores. Y están hechos de alambres esmaltados de
cobre para diámetros menores a 4mm o de secciones rectangulares cuando se requiera
secciones mayores (llamados pletinas de cobre aislados con papel). Los arrollamientos
pueden ser concéntricos (continuos en toda la columna) tal como se muestra en la fig. 5a,
el de menor voltaje en la parte interior y el de mayor voltaje en la parte exterior, así de esa
manera facilitar la aislación o también se pueden construirse en bobinas alternadas o en
galletas tal como se muestra en la figura 5b, los de menor voltaje en la parte superior
extremo e inferior y los de mayor voltaje en el interior.
Elementos pasivos.
En la figura seis se muestra los aspectos constructivos de un transformador. Gracias a esta
figura se describirán los elementos pasivos.

Fig. 6
Aisladores. Llamados también pasatapas se fabrican de porcelana y el tamaño depende de
la tensión a la que van a trabajar, por el interior es hueco por donde salen los conductores
del transformador.

6
Tanque. Puede tener superficie lisa, ondulada, con tubos o con radiadores dependiendo de
la potencia del transformador, cuanta más potencia tenga el transformador, la cantidad de
calor que se produce por las pérdidas será mayor y la cantidad de calor a evacuar también
será mayor, el tanque también lleva un deposito conservador de aceite llamado también
tanque de expansión tal como se muestra en la figura seis.
Aceite. Los transformadores de potencia normalmente están sumergidos en aceite
dieléctrico de origen mineral, el aceite en el transformador cumple las funciones de aislante
y refrigerante y la rigidez dieléctrica de los aceites utilizados en transformadores es del
orden de 20 KV/mm.
El transformador es una máquina que apenas necesita de conservación. El elemento que
mayor atención requiere es el aceite. Los aceites minerales tienden a alterarse, es decir, a
oxidarse y a polimerizarse. Estas alteraciones merman las cualidades electrotécnicas del
aceite.
Elementos de sujeción. En cuanto a los elementos de sujeción, considero que es conocido
por todos, por tanto, no es necesario entrar en detalle.

Funcionamiento en vacío de un transformador ideal.

Para ser ideal un transformador debe cumplir con las siguientes restricciones.
No tener pérdidas en el núcleo; no tener pérdidas en los devanados; circuito magnético no
saturado y finalmente no tener flujos de dispersión.

Fig. 7

7
La figura siete, muestra un transformador ideal sin perdidas, donde, el devanado del
primario tiene N1 espiras o vueltas y el devanado del secundario tiene N 2 espiras,
alimentado con una tensión “u1” en el primario y el circuito secundario abierto o vacío (no
entrega carga o no existe circulación de corriente en el secundario). La tensión u 1 hace
circular una corriente i0 (llamado corriente de vacío del primario) en el devanado del
primario, esta corriente origina un flujo magnético φ (que es el flujo común o flujo mutuo
de los dos devanados) cuyo sentido es para arriba, si este flujo tiene la expresión siguiente:

φ = φmsen(wt)
Este flujo induce fuerzas electromotrices (f.e.m. o directamente fem) en los devanados del
primario y secundario, que según Faraday será:
𝑑Ф
𝑒1 = −𝑁1
𝑑𝑡
𝑑Ф
𝑒2 = −𝑁2
𝑑𝑡
Si se aplica la segunda ley de Kirchhoff a los circuitos del primario y secundario se tiene las
siguientes expresiones.
En el lado secundario por estar funcionando en vacío se tiene:
𝑑Ф
𝑢2 = 𝑒2 = −𝑁2
𝑑𝑡
En el primario, al ser ideal el transformador no existen caídas de tensión, por tanto, se
tendrá la siguiente ecuación (Σ de fem = Σ de caídas de tensión):
u 1 + e1 = 0
𝑑Ф
𝑢1 = −𝑒1 = 𝑁1
𝑑𝑡
Realizando las derivaciones se tiene:
𝛱
𝑒1 = −𝑁1 𝜔Ф𝑚 cos 𝜔𝑡 = 𝑁1 𝜔Ф𝑚 𝑠𝑒𝑛(𝑤𝑡 − 2 )
𝛱
𝑒2 = 𝑢2 = −𝑁2 𝜔Ф𝑚 cos 𝜔𝑡 = 𝑁2 𝜔Ф𝑚 𝑠𝑒𝑛(𝑤𝑡 − 2 )

Por tanto:
𝜋
𝑢1 = −𝑒1 = 𝑁1 𝜔Ф𝑚 cos 𝜔𝑡 = 𝑁1 𝜔Ф𝑚 sen(wt + 2 )

Graficando los cinco parámetros, u1; u2; e1; e2 y el flujo φ en función del tiempo se tiene:
En la fig. 8, Y1= Es el flujo; Y2 = Es e1; Y3 = Es u1; Y4 = Es e2 igual a u2

8
 REPRESENTACIONES GRÁFICAS
2
Y1 Y2 Y3 Y4
1,5

0,5

0 t
0 30 60 90 120 150 180 210 240 270 300 330 360
-0,5

-1

-1,5

-2

Fig. 8
La relación de transformación “K” está dado por:
𝑓𝑒𝑚 𝑑𝑒𝑙 𝑝𝑟𝑖𝑚𝑎𝑟𝑖𝑜 (𝑒𝑛 𝑣𝑎𝑙𝑜𝑟 𝑎𝑏𝑠𝑜𝑙𝑢𝑡𝑜) 𝑒
K =𝑓𝑒𝑚 𝑑𝑒𝑙 𝑠𝑒𝑐𝑢𝑛𝑑𝑎𝑟𝑖𝑜(𝑒𝑛 𝑣𝑎𝑙𝑜𝑟 𝑎𝑏𝑠𝑜𝑙𝑢𝑡𝑜) = 𝑒1
2

𝛱
𝑒 𝑁1 𝜔Ф𝑚 𝑠𝑒𝑛(𝑤𝑡− ) 𝑁1 𝑢
K = 𝑒1 = 2
𝛱 = = 𝑢1
2 𝑁2𝜔Ф𝑚 𝑠𝑒𝑛(𝑤𝑡− ) 𝑁2 2
2

De las gráficas de la fig. 8 se saca el diagrama vectorial (fasorial) del funcionamiento del
transformador en vacío (un vector giratorio representa una función armónica). Tomando
como referencia al flujo con cero grados de desfase, los vectores fem uno y fem dos retrasan
al flujo en 900 y el vector de la tensión de alimentación adelanta al flujo en 90 0 y la tensión
del secundario es igual a la fem dos.

μ1
n1
φ

e2 = μ2

e1
Fig. 9
