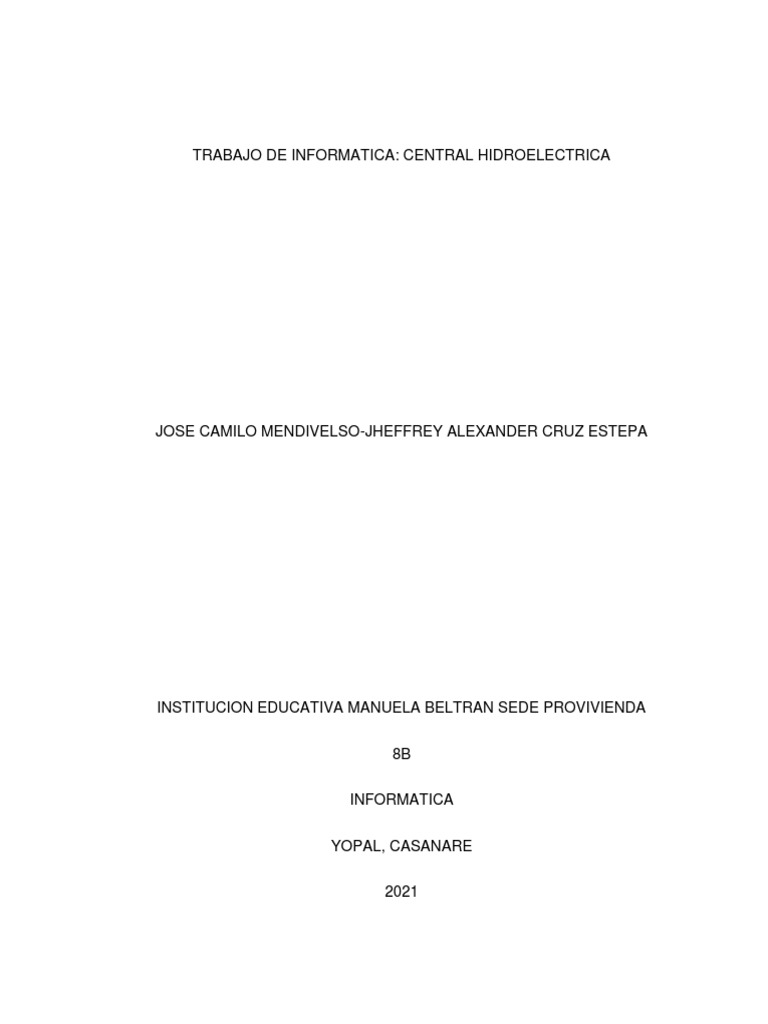

TRABAJO DE INFORMATICA: CENTRAL HIDROELECTRICA

JOSE CAMILO MENDIVELSO-JHEFFREY ALEXANDER CRUZ ESTEPA

INSTITUCION EDUCATIVA MANUELA BELTRAN SEDE PROVIVIENDA

8B

INFORMATICA

YOPAL, CASANARE

2021
 TRABAJO DE INFORMATICA. CENTRAL HIDROELECTRICA

JOSE CAMILO MENDIVELSO-JHEFFREY ALEXANDER CRUZ ESTEPA

Trabajo de informática de la guía dos

Del primer periodo

DOCENTE

LISNEY ORTIZ

INSTITUCION EDUCATIVA MANUELA BELTRAN SEDE PROVIVIENDA

8B

INFORMATICA

YOPAL, CASANARE

2021
INTRODUCCION:
Para iniciar el trabajo debemos tener mucha organización, cumplimiento y

concentración de nosotros dos que estábamos haciendo el trabajo en grupo. Tenemos

que hacer el trabajo por partes entre los dos ya que así nos repartimos de igual manera

el trabajo. Iniciamos el trabajo el 8/03/2021 ya que queremos estar libres y entregar el

trabajo a tiempo como corresponde.

OBJETIVOS:
° Lograr que el trabajo quede bien hecho para así poder sacar una buena nota y

mejorar nuestras calificaciones del área de informática.

° Que el trabajo quede organizado y bien presentado para así que pueda estar entre los

mejores trabajos del curso

CONCLUSIONES:
Sobre el trabajo de la central hidroeléctrica nos hace llevar acabo que son de mucha

ayuda en el mundo de la electricidad ya que que con eso nosotros hacemos muchas

cosas gracias a la electricidad basado con la ayuda la central hidroeléctrica.

Hace entender el trabajo que es importante saber más sobre la electricidad basándose

con el funcionamiento de entender lo de la central hidroeléctrica y así concluir lo del

taller.

GLOSARIO:
PORTADA: Primera página de un libro, en que se pone el título completo, el nombre del

autor y, a menudo, el pie de imprenta.

CONTRAPORTADA: Página anterior a la de portada de un libro, en la que suele ir el

nombre de la serie a que pertenece y otros detalles sobre este

HIDRAULICA: La hidráulica es la rama de la física que estudia el comportamiento de los

líquidos en función de sus propiedades específicas. Es decir, estudia las propiedades

mecánicas de los líquidos dependiendo de las fuerzas a las que son sometidos

ALMACENAMIENTO: El almacenamiento de datos es la retención de información

mediante el uso de tecnología desarrollada especialmente para guardar esos datos y

mantenerlos lo más accesibles posible

LINEA ELECTRICA: Una línea eléctrica aérea es una infraestructura usada en la

transmisión y la distribución de energía eléctrica para el transporte de este tipo de

energía a grandes distancias.

TURBINAS: Turbina es el nombre genérico que se da a la mayoría del turbo máquinas

motoras. Estas son máquinas de fluido, a través de las cuales pasa un fluido en forma

continua y este le entrega su energía cinética a través de un rodete con paletas o

álabes

UBICACIÓN: Una ubicación es un lugar, un sitio o una localización donde está ubicado

algo o alguien. Una ubicación es una situación, un establecimiento, un asiento, es la

existencia de un ser o de algo en algún sitio o lugar. La ubicación es la acción o el

efecto de ubicar o ubicarse.

MARGENES: un margen es el área entre el contenido principal de una página y los

bordes de la misma. El margen ayuda a definir dónde comienza y termina una línea de

texto.

BIBLIOGRAFIA: La bibliografía es el estudio, descripción y clasificación de documentos,

con objeto de producir la compilación de las fuentes documentales de un trabajo

intelectual o un catálogo de obras sobre un tema específico

MICROCENTRALES: Es una fuente generadora de energía eléctrica que utiliza el

recurso agua, y cuya capacidad no supera los 100 kW (cien kilowatts). También son

conocidas como microhidros. Como referencia, el consumo casa varia de unos 4 a 8 kW

dependiendo de los equipos eléctricos del domicilio.

BIBLIOGRAFIA:
JHON SMEATON (1724) CENTRAL HIDROELECTRICA. La energía

hidroeléctrica debe su mayor desarrollo al ingeniero civil británico John Smeaton, que

construyó por vez primera grandes ruedas hidráulicas de hierro colado.

NUMERO DE PAGINAS: 17
TABLA DE CONTENIDO:

Contenido
INTRODUCCION:.............................................................................................................................................3
OBJETIVOS:.....................................................................................................................................................3
CONCLUSIONES: .............................................................................................................................................3
GLOSARIO:......................................................................................................................................................3
BIBLIOGRAFIA:................................................................................................................................................5
NUMERO DE PAGINAS: 17.............................................................................................................................5
2 ¿Cuáles son las partes de una central hidroeléctrica?

R\ Una central hidroeléctrica consta de las siguientes partes:

Presa o azud: se encarga de atajar el río y remansar las aguas (ej.: embalse), antes de
la contención generando un desnivel en el agua que se aprovecha para la producción
de energía. Las presas pueden ser de tierra o de hormigón (la más utilizada).

Aliviaderos: se encargan de liberar parte del agua detenida sin pasar por la sala de
máquinas que puede ser utilizada para necesidades de riego. Se encuentran en la
pared principal de la presa y pueden ser de fondo o de superficie. La mayoría del agua
se pierde en una cuenca que se encuentra a pie de presa, para evitar que el agua
genere deterioros al caer.

Tomas de agua: se encargan de recoger el agua embalsada para llevarla hasta las
máquinas por medios de un canal o tubería forzada. Las tomas de agua presentan unas
compuertas para regular la cantidad de agua que llega a las turbinas y unas rejas
filtradoras para impedir el paso a elementos extraños (troncos, ramas, etc.).

Casa de máquinas: es donde se ubican las máquinas (turbinas-alternadores, turbina

hidráulica, eje y generador eléctrico) y los elementos de regulación y comando.
Presenta unas compuertas de entrada y salida que se emplean para poder dejar sin
agua la zona de las máquinas en caso de reparación o desmontajes.

Turbinas hidráulicas: se encarga de aprovechar la energía del agua que pasa a través
para producir un movimiento de rotación mediante su propio eje. Existen tres tipos
principales la rueda Pelton, la turbina Francis y la turbina Kaplan (o de hélice).

Transformadores: son dispositivos eléctricos que sirven para aumentar o disminuir la

tensión de un circuito eléctrico de corriente alterna manteniendo la potencia.

Líneas de transporte de energía eléctrica: cableado para transmitir la electricidad

producida.

3 ¿Cómo funciona una central hidroeléctrica?

R\ La energía hidroeléctrica es obtiene del aprovechamiento de la energía potencial de

una masa de agua situada en un punto de cierta altura del cauce del río, para después
convertirse en energía mecánica y finalmente en energía eléctrica en el punto más bajo
del cauce del río.

4 realice el dibujo de una central hidroeléctrica con sus partes (el dibujo lo debe realizar
utilizando las herramientas de Paint)

R\

5 ¿Cuáles son los tipos de centrales hidroeléctricas?

R\ Existen tres tipos de centrales hidroeléctricas según el tipo de aprovechamiento:

Centrales hidroeléctricas de pasada: son centrales hidroeléctricas que captan agua del
río en función del caudal disponible dependiente de las condiciones ambientales y la
turbinan. El desnivel entre aguas es reducido y son centrales que requieren un caudal
constante.

Centrales hidroeléctricas con embalse de reserva: son centrales hidroeléctricas que

utilizan un embalsamiento de un determinado volumen de aguas “arriba” mediante una
presa. El embalse gradúa la cantidad de agua de las turbinas produciendo energía
eléctrica durante todo el año independientemente del caudal del río. Este tipo de
centrales permite usar la mayor energía producida y los kilovatios hora suelen ser más
baratos.

Centrales hidroeléctricas de bombeo: son centrales hidroeléctricas que presentan dos

embalses a distinto nivel y se utiliza cuando se requiere una demanda de energía
eléctrica extra. El agua del embalse superior pasa por la turbina y llega al embalse
inferior, que vuelve al embalse superior mediante bombeo y en las horas del día en la
que no hay tanta demanda de energía.

6 ¿Cuáles son las principales hidroeléctricas de Colombia?

Nombre de la hidroeléctrica

Ubicación

Capacidad de almacenamiento
R\ Chivor
El desarrollo hidroeléctrico se fundamenta en el aprovechamiento del caudal del rio
Bata (conformado por los ríos Garagoa y Somondoco) y de las desviaciones Tunjita,
Negro y Rucio. El caudal aportante es regulado en el embalse La Esmeralda, con
capacidad para almacenar un volumen total de 569,64 millones de metros cúbicos. El
agua embalsada se conduce a la Casa de Máquinas para la generación de energía
eléctrica y luego es descargada al rio Lengupa.
Jaguas
Está localizada en el departamento de Antioquia sobre las hoyas de los ríos Nare y
Guatapé, en jurisdicción de los municipios de San Rafael, San Roque, Alejandría,
Concepción y Santo Domingo. Inicio operaciones en 1988 con dos unidades de 85 MW
cada una.
Sogamoso
Se encuentra ubicada en Santander, en el cañón donde el rio Sogamoso cruza la
Serranía de La Paz, 75 km aguas arriba de su desembocadura en el rio Magdalena y 62
km aguas abajo de la confluencia de los ríos Suarez y Chicamocha.
San Carlos
Está localizada en el departamento de Antioquia, en jurisdicción del municipio de San
Carlos, cerca al corregimiento El Jordán. El embalse sobre el rio Guatapé tiene 3,4 km2
y capacidad de almacenamiento de 72 millones cúbicos. La presa Punchina es del tipo
gravedad en tierra con 70 m de altura y 800 m de longitud.

La esperanza
La Central está localizada en el sur del departamento del Tolima, en jurisdicción del
municipio de Chaparral, a unos 150 km de Ibagué. Tiene una capacidad instalada de 80
MW en dos unidades de generación, puede generar una energía firme de 215 GWh/año
y promedio de 510 GWh/año. Consiste en el aprovechamiento de las aguas de los ríos
Amoya y Davis con un sistema de captación a filo de agua, por lo tanto, no tiene
embalse.
Calderas
La Central aprovecha las aguas de los ríos Calderas y Tafetanes con un caudal
promedio de 6,7 m3/s, tiene una capacidad instalada de 26 MW. Las aguas turbinadas
son descargadas al rio San Carlos que alimenta el embalse Punchina, lo cual
incrementa la producción de la central San Carlos en 269 GWh-año. Está localizada en
el departamento de Antioquia, cerca de la carretera que conecta a Medellín con los
municipios de Granada y San Carlos. La población más cercana a la Central es el
municipio de San Carlos. La casa de máquinas se ubica en la cuenca de la quebrada
La Arenosa, afluente del rio San Carlos y el embalse, en la cuenca alta del rio Calderas.
Miel 1
La Central, localizada en el municipio de Norcasia, forma parte del potencial hídrico del
oriente del departamento de Caldas, región conformada por las cuencas de los ríos
Guarino, La Miel, Moro, Manso, Samaná Sur y afluentes menores como los ríos
Pensilvania y Tenerife. La Central tiene una capacidad instalada de 396 MW en tres
unidades de generación.
Playas
La central Playas forma parte del aprovechamiento de los ríos Nare y Guatapé. La
central posee 3 grupos generadores impulsados por sus correspondientes turbinas
Francis de eje vertical, diseñadas para una potencia de 68.030 kilovatios cada una
cuenta con una capacidad instalada de 204 MW (nominal) y 201 MW (efectiva), bajo
una cabeza neta de 176 m. Con un caudal de 42,1 (m3/ser.) y una velocidad sincrónica
de 360 r.p.m. (Francis normal), la central hidroeléctrica Playas le aporta anualmente
1.380 GWh de energía firme al sistema.
Guatapé
Pertenece al aprovechamiento del rio Nare, regulado por el embalse El Peñol -
Guatapé. Está ubicada en el sitio conocido como la Araña, jurisdicción del municipio de
San Rafael, al oriente del departamento de Antioquia. La central hidroeléctrica Guatapé
utiliza el rio Nare, que se desvía al rio Guatapé para aprovechar una diferencia de nivel
de 810 metros entre las cuencas de estos dos ríos.
La Tasajera
Hace parte del proyecto denominado Aprovechamiento múltiple del Rio Grande,
concebido por EPM con dos propósitos básicos: suministrar agua para el acueducto
metropolitano hasta el 2020 y generar energía para atender la demanda regional y
nacional. Adicionalmente, aporta a la descontaminación del rio Medellín, pues el agua
turbinada es descargada al rio y contribuye de manera importante a su proceso de
oxigenación.
Guavio
La central hidroeléctrica del Guavio es la segunda central en funcionamiento más
grande de Colombia con una capacidad instalada de 1213 MW1distribuidos en 5
unidades, es subterránea
Porce III
Porce III es la central hidroeléctrica más reciente, construida por EPM, está ubicado a
147 kilómetros de Medellín, nordeste de Antioquia, la central tiene una capacidad
efectiva neta de 660 megavatios en 4 unidades que producen 4254 GWh/Año y la
Obligación de Energía firme asignada a partir de diciembre 1 del 2011 es de 3416.4
GWh/Año
Betania
a Represa de Betania, localizada en el departamento del Huila, es un embalse de
grandes proporciones construido en la desembocadura del rio Yaguará en el
Magdalena, en los municipios de Campoalegre, Hobo y Yaguará (Colombia). La represa
dista 30 km al sur de Neiva. Tiene varios fines: la generación de energía eléctrica,
controlar el caudal del Rio Magdalena, para el riego de tierras y para la piscicultura.
Salvajina
La represa de Salvajina es una obra hidroeléctrica en el Rio Cauca, ubicada en el
municipio Suarez, Departamento Cauca en el suroccidente de Colombia. El embalse
tiene una extensión de 31 km. La Represa fue finalizada en septiembre de 1985,
produciendo con capacidad de 270 MW de energía eléctrica. Los motivos principales
para su construcción fue evitar las inundaciones, y producción de energía y
mantenimiento de un nivel bajo de contaminación en la zona de extracción de agua
potable para la ciudad de Cali.
San Andrés
La pequeña central hidroeléctrica San Andrés es un proyecto que Celsia construirá en
el municipio de San Andrés de Cuerquia, en el norte de Antioquia, a 126 kilómetros de
Medellín. Por sus características se denomina como a filo de agua, es decir, no requiere
embalse, sino que toma una parte del agua directamente del rio, sin alterar su calidad ni
su cantidad. El agua siempre mantiene su curso.
Bajo Tuluá
El Bajo Tuluá, junto con la del Alto Tuluá, también de 19,9 MW, forman una cadena de
pequeñas centrales hidroeléctricas, que suman una capacidad instalada de 39,8 MW.

Calima
El embalse del Calima conocido como Lago Calima es uno de los embalses más
grandes de América, con una superficie de 19.34 kilómetros cuadrados. Se encuentra
en el municipio de Calima El Darién. El lago forma parte del proyecto hidroeléctrico para
generar energía para el departamento C.V.C (Corporación Autónoma Regional del Valle
del Cauca), comenzó la construcción del embalse en el año 1961 y acabo en 1966.
Rio Frio I
La central Riofrio I se encuentra ubicada a 2 kilómetros del municipio de Riofrio, en la
vía a Trujillo y a 14 kilómetros del municipio de Tuluá.
Rio Frio II
La central de Riofrio II se encuentra ubicada a 3 Km del municipio de Riofrio en la parte
baja de la Cordillera Occidental, en la vía que conduce al corregimiento de Salónica.
Capta parte del rio que lleva su nombre.
Rio Cali I y II
Estas centrales se encuentran situadas en la parte occidental del Valle del Cauca. Los
principales sectores económicos de la región los constituyen la ganadería, la agricultura
y la minería, donde sobresalen sus cultivos de café, siendo este el de mayor intensidad
en la zona montañosa y en segundo lugar la caña de azúcar, la cual es explotada por
importantes ingenios azucareros.
Niña I y II
Las centrales están ubicadas sobre la Cordillera Central colombiana en el departamento
del Valle del Cauca, aproximadamente a 13 Km del centro de Palmira.
El Rumor
La central hidroeléctrica El Rumor está ubicada a 5 Km. del municipio de Tuluá, sobre la
Cordillera Central colombiana. Aprovecha las aguas del Rio Tuluá para generar
energía.
Amaime
l proyecto consiste en la construcción de una central hidroeléctrica a filo de agua, con
una capacidad total instalada de 18 MW, con el fin de aprovechar la capacidad del Rio
Amaime.
Bajo Anchi caya
Bajo Anchi caya está ubicada dentro del perímetro del Parque Natural Los Farallones.

Alto Tuluá
La central del Alto Tuluá está ubicada en la cuenca media del rio Tuluá. El corredor de
la línea de distribución parte de la casa de máquinas (cota 1516) hasta la subestación
Tuluá, cruzando por los municipios de Buga, San Pedro y Tuluá. El proyecto se
desarrolla entre las cotas 1800 y 1516, la presa de barrera tiene Tuluá 34 m de ancho,
Tuluá inundación es de 0.5 ha. En este sector se hace la toma desagua, se conduce
por canales y se sedimenta en un desarenador de dos naves de 12 m de ancho y 81.2
de longitud, de ahí se realiza la sumergencia para ingresar ahí de conducción que tiene
5.13 km de longitud.
Hidro Prado
El embalse de Prado tiene una capacidad para almacenar 966,22 millones de metros
cúbicos de agua y su extensión es de 42 kilómetros cuadrados. La planta, que tiene una
capacidad de generación de 51 MW, cuenta con cuatro unidades de generación. A
través de esta central hidroeléctrica, EPSA brinda 31 empleos directos, 60 indirectos y
más de 150 que se generan en el area por el turismo y otras actividades asociadas a la
existencia del embalse, cifra que en temporada alta se incrementa sustancialmente.
Hidro montañitas
La Central Hidroeléctrica Hidro montañitas se construyó en el departamento de
Antioquia en los límites de los municipios de Don Matías y Santa Rosa de Osos, inicio
sus obras en enero de 2009 y finalizo de construirse en mayo de 2012. Es una
hidroeléctrica a filo de agua lo que significa que captura el agua que se necesita para
generar y el resto la deja a fluir de nuevo al rio. La energía generada se lleva a lo largo
de una línea de transmisión de 110 kV y 9 km de longitud, hasta la subestación Rio
grande de Empresas Públicas de Medellín (EPM), en la que se entrega la energía al
Sistema Interconectado Nacional (SIN).
Rio Piedras
La central hidroeléctrica Rio Piedras se encuentra ubicada en el departamento de
Antioquia, a 90 km al suroeste de Medellín, en el municipio de Jericó, Antioquia. Es una
hidroeléctrica a filo de agua lo que significa que captura el agua que se necesita para
generar y el resto la deja a fluir de nuevo al rio. La energía generada se lleva a lo largo
de una línea de transmisión de 44 kV y 7 km de longitud, hasta la subestación Jericó de
Empresas Públicas de Medellín (EPM), en la que se entrega la energía al Sistema
Interconectado Nacional (SIN).

Cucuana
La central hidroeléctrica Cucuana opera en Tolima. Esta planta a filo de agua fue
certificada como Mecanismo de Desarrollo Limpio (MDL) por la Organización de las
Naciones Unidas, ONU, por su contribución a la mitigación del cambio climático. En 21
años se estima evitara la emisión de aproximadamente 1.853.250 toneladas métricas
nominales de gases efecto invernadero. El proyecto género en su mayor pico
constructivo más de 1.100 empleos directos, 491 de ellos a habitantes de los municipios
de Roncesvalles, San Antonio, Rovira y Chaparral, y 300 empleos indirectos en
servicios de alimentación, hospedaje y alquileres de bienes, entre otros.
Urra
La Central Hidroeléctrica Urra I, está localizada en el departamento de Córdoba, al
noroccidente de Colombia. Su acceso es vía terrestre, con una distancia de 110
kilómetros desde Montería (la ciudad capital) y de 30 kilómetros desde el municipio
Tierralta. La principal fuente de abastecimiento de agua es el Rio Sinú y sus afluentes,
que nacen en el Parque nacional natural Paramillo, cubierto en su mayor parte por
bosque húmedo tropical y con niveles de precipitación del orden de 3.000 mm/año,
factores que contribuyen a mantener un caudal promedio de 340 m3/s. Desde su
nacimiento, el rio Sinú recorre 350 kilómetros hasta su desembocadura en el mar
Caribe. El area de influencia directa de Urra I comprende la zona rural del municipio de
Tierralta.

7 resolver el siguiente crucigrama, con base al tema del taller (hidroeléctricas)

 S
O
O
G
A
M
O
P R S
L C H I V O R
A
O
C Y
P
A S A L V A J I N A
L E
S
I B C D

M E R
A
A L T O T U L U A
A D S
E
T N
G U A V I O R
S A A
J A G U A S S
J
E S P E R A N Z A
R
G U A T A P E
