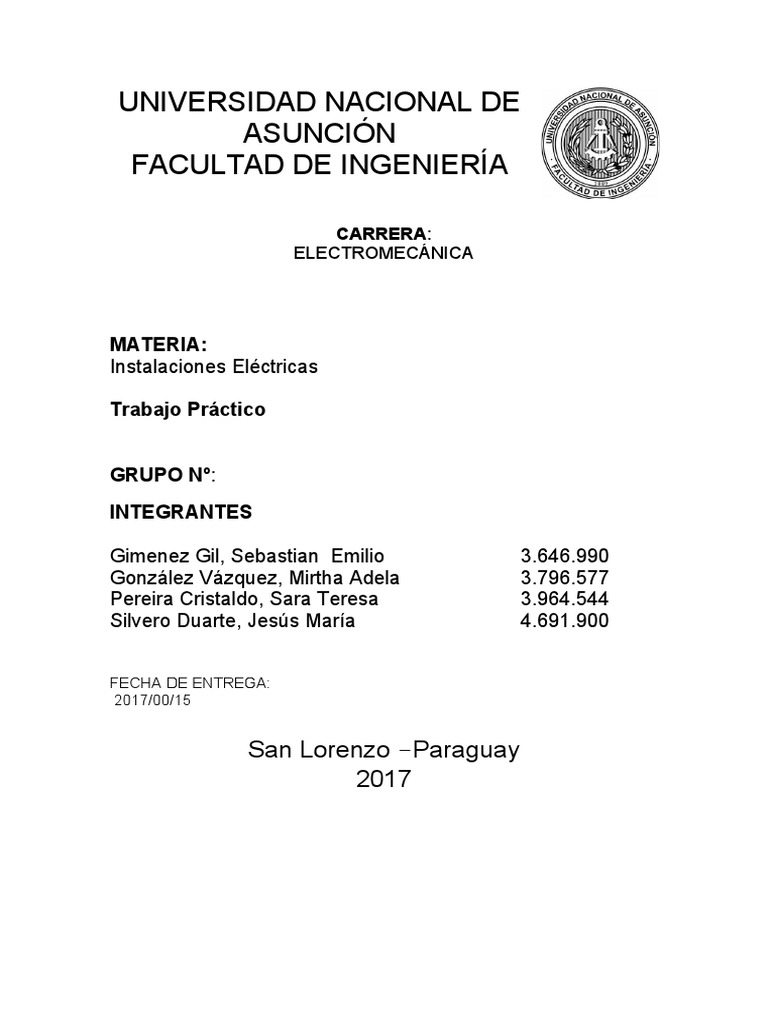

UNIVERSIDAD NACIONAL DE

ASUNCIÓN
FACULTAD DE INGENIERÍA

CARRERA:
ELECTROMECÁNICA

MATERIA:
Instalaciones Eléctricas

Trabajo Práctico

GRUPO Nº:

INTEGRANTES

Gimenez Gil, Sebastian Emilio 3.646.990

González Vázquez, Mirtha Adela 3.796.577
Pereira Cristaldo, Sara Teresa 3.964.544
Silvero Duarte, Jesús María 4.691.900

FECHA DE ENTREGA:
2017/00/15

San Lorenzo –Paraguay

2017
Calculo de la iluminación del edificio

El cálculo de la iluminación se realizo mediante las siguientes formulas:

E[lux]∗A[m2 ]
L[lm]=
n∗d
En donde:
L: flujo luminoso

E: nivel de iluminación

A: área a iluminar, ej.: dormitorio, cocina, etc.

n: factor de servicio

d: factor de mantenimiento

L
Nº de artefactos =
Nºde lamparas∗FL

En donde:
FL: flujo luminoso de la lámpara a utilizar

Nº de lámparas: numero de lámparas con las cuales cuenta cada artefacto

Nº de artefactos: numero de artefactos a utilizar para iluminar la habitación

Datos utilizados para el cálculo:

Del anexo Nº 4 del reglamento de baja tensión de la ande

Dormitorio 150 lux

Sala 150 lux
Cocina 200 lux
Baño 100 lux
Hall 100 lux
Escalera 100 lux

Del catalogo de osram 2016

LAMPARA Fluorescente T10 40W 2700 lm

LÁMPARA DE 120 W BAJO CONSUMO(potencia 25 W) 1800 lm

Utilizando las formulas y datos anteriores obtenemos la siguiente tabla:

 Planta Baja
Área [m^2] L[lm] Tipo Nº de artefactos Nº de artef. a usar
Jardín 33,5 20100 LF 3X40W 2,48 3
Escalera 27 16200 LF 2X40W 3,00 3
Estacionamiento 277 166200 LF 3X40W 20,52 21

Planta Tipo
Área [m^2] L[lm] Tipo Nº de artefactos Nº de artef. a usar
Escalera 22,4 13440 LF 2X40W 2,49 3
Depto. 1
Cocina 25,1 20080 LF 3X40W 2,48 3
Sala 53 31800 LF 3X40W 3,93 4
Pasillo 11 6600 LBC 1X120W 3,67 4
Dormitorio 1 21,5 12900 LF 2X40W 2,39 3
Dormitorio 2 17 10200 LF 2X40W 1,89 2
Baño 17 6800 LBC 1X120W 3,78 4
Depto. 2
Cocina 23 18400 LF 3X40W 2,27 3
Sala 54 32400 LF 3X40W 4,00 4
Dormitorio 22,3 13380 LF 2X40W 2,48 3
Baño 6,6 2640 LBC 1X120W 1,47 2

Azotea
Área [m^2] L[lm] Tipo Nº de artefactos Nº de artef. a usar
Escalera 12 7200 LF 2X40W 1,33 2
Terraza - Tendal 115,4 69240 LF 3X40W 8,55 9
Lavadero - Tendal 56,8 34080 LF 3X40W 4,21 5
Dor. Serv. 1 18,6 11160 LF 2X40W 2,07 2
Baño 1 9,3 3720 LBC 1X120W 2,07 2
Dor. Serv. 2 13,2 7920 LF 2X40W 1,47 2
Baño 2 6,6 2640 LBC 1X120W 1,47 2

Total
LF 2X40W 20,00
LF 3X40W 52
LBC 1X120W 14
Cuadro de carga
PLANTA BAJA
POTENCIA
POTENCIA
ARTEFACTO UNITARIA CANTIDAD
TOTAL [W]
[W]
LÁMPARA FLUORESCENTE 3x40 W 120 24 2880
LÁMPARA FLUORESCENTE 2x40 W 100 14 1400
TOMACORRIENTE DE USO COMUN 100 1 100
BOMBA DE AGUA 4000 1 4000
POTENCIA TOTAL     8380

DEPARTAMENTO TIPO 1
POTENCIA
POTENCIA
ARTEFACTO UNITARIA CANTIDAD
TOTAL [W]
[W]
LÁMPARA FLUORESCENTE 3x40 W 120 7 840
LÁMPARA FLUORESCENTE 2x40 W 100 5 500
LAMPARA DE BAJO CONSUMO 120 4 480
AIRE ACONDICIONADO 12000 BTU 1500 3 4500
DUCHA ELECTRICA 5400 1 5400
TOMACORRIENTE DE USO ESPECIAL 1500 2 3000
TOMACORRIENTE DE USO COMUN 100 12 1200

POTENCIA TOTAL     15920

DEPARTAMENTO TIPO 2
POTENCIA
POTENCIA
ARTEFACTO UNITARIA CANTIDAD
TOTAL [W]
[W]
LÁMPARA FLUORESCENTE 3x40 W 120 7 840
LÁMPARA FLUORESCENTE 2x40 W 100 2 200
LAMPARA DE BAJO CONSUMO 120 2 240
AIRE ACONDICIONADO 12000 BTU 1500 1 1500
DUCHA ELÉCTRICA 5400 1 5400
TOMACORRIENTE DE USO ESPECIAL 1500 2 3000
TOMACORRIENTE DE USO COMUN 100 9 900

POTENCIA TOTAL     12080
AZOTEA
POTENCIA
POTENCIA
ARTEFACTO UNITARIA CANTIDAD
TOTAL [W]
[W]
LÁMPARA FLUORESCENTE 3x40 W 120 14 1680
LÁMPARA FLUORESCENTE 2x40 W 100 4 400
LAMPARA DE BAJO CONSUMO 120 4 480
TOMACORRIENTE DE USO COMUN 100 4 400
LAVARROPAS 600 6 3600
VENTILADOR DE TECHO 100 4 400

POTENCIA TOTAL     6960

Potencia Instalada [W] 99340

Potencia Declarada 59604*

*Factor de demanda = 0.6 obtenido del Anexo Nº3 del reglamento de baja
tensión

La potencia declarada es mayor a 40kW por lo tanto la instalación debe ser

servida en media tensión, 14.5.3 reglamento de baja tensión Ande.

Como es servicio debe realizarse en media tensión se deberá contar con un

transformador propio.

Dimensionamiento del Transformador

Consideramos un 10% de incremento de carga

Pcarga =1.1∗59604=65564,4 W

Suponemos un factor de potencia igual a 0.8

65564,4
S= =81955,5 kVA
0.8

Seleccionamos un transformador de potencia nominal de 100kVA.

Como el fp es menor a 0.92 se deberá realizar una compensación del factor de
potencia.

Dimensionamiento de los conductores y protecciones de MT y BT conectados

al transformador

100 k
I dim MT = =2.5 A
√ 3∗23 k
100 k
I dim BT = =151 A
√ 3∗380
Conductores y protecciones a usar

MT: 3X16A aislación XLPE, Preensamblado, fusible 3X5A

BT: 4X1X70mm2 aislación PVC fase y neutro

Cálculo del banco de capacitores

Tenemos las siguientes formulas:

Qc=P∗(tan( ɸc )−tan( ɸf ))

C=Qc∗106 /(2∗pi∗frecuencia∗V 2)

Factor de Potencia Carga 0,8 ɸc 36,86989765

Factor de Potencia Final 0,92 ɸf 23,07391807

Realizamos la conexión de los capacitores en triangulo

V= 380 V
F= 50 Hz

Luego tenemos:

Qc=21242,98VA

C=468,27 μF

Calculo de las corrientes para dimensionar las protecciones y el conductor:

Q
Ic= =32,27 A
√ 3∗V
I fusible=Ic∗1,65=53,25 A

I cable=Ic∗1,35=43,57 A

I contactor=1,5∗Ic=48,41 A

Calculo de las secciones y protecciones de los conductores

Realizamos el dimensionamiento de conductores utilizando los criterios de:

A) Capacidad máxima de conducción de corriente
B) Máxima caída de tensión admisible

P
I dim3 φ = A
√ 3∗V L∗fp
 P
I dim1 φ = A
V f ∗fp

Tomamos en consideración un factor de potencia de 0.8 por circuito

Para la selección de los conductores utilizamos el catálogo de Inpaco,
suponiendo tipo de aislación PVC, disposición de los conductores F y tipo
trébol
Para la caída de tensión utilizamos la siguiente formula y la tabla Nº 15 de
impaco.

% ∆V 0.02
∆V = =
I dim∗d [ Km] I dim∗d [ Km]

Para la coordinación entre las protecciones y la corriente nominal de los

conductores utilizamos el siguiente criterio

I dim < I nom proteccion < I nom conductor

Para la selección del conductor a tierra utilizamos

Sf<16 mm2 Spe= Sf

16 mm2<Sf<35 mm2 Spe=16 mm2
Sf>35 mm2 Spe= Sf/2

La siguiente tabla, realizada en Excel, contiene los resultados obtenidos

Planta Baja
Circuito Potencia [kW] Idim [A] Icable [A] Sección mm2 Llave [A]
Alimentación 8380 15,92 29 4 10
#1 1440 8,18 29 4 10
#2 1440 8,18 29 4 10
#3 1500 8,52 29 4 10
#4 4000 22,73 29 4 10
Departamento tipo 1
Circuito Potencia [kW] Idim [A] Icable [A] Sección mm2 Llave [A]
Alimentación 15920 30,23 29 6 32
#1 1200 6,82 29 4 10
#2 1820 10,34 29 4 10
#3 1500 8,52 29 4 10
#4 1500 8,52 29 4 10
#5 1500 8,52 29 4 10
#6 5400 30,68 37 6 32
#7 1500 8,52 29 4 10
#8 1500 8,52 29 4 10
 Departamento tipo 2
Circuito Potencia [kW] Idim [A] Icable [A] Sección mm2 Llave [A]
Alimentación 12080 22,94 37 6 32
#1 900 5,11 29 4 10
#2 1280 7,27 29 4 10
#3 1500 8,52 29 4 10
#4 5400 30,68 37 6 32
#5 1500 8,52 29 4 10
#6 1500 8,52 29 4 10

Azotea
Circuito Potencia [W] Idim [A] Icable [A] Sección mm2 Llave [A]
Alimentación 6960 13,22 29 4 16
#1 400 2,27 29 4 10
#2 1080 6,14 29 4 10
#3 1480 8,41 29 4 10
#4 1200 6,82 29 4 10
#5 1200 6,82 29 4 10
#6 1200 6,82 29 4 10
#7 400 2,27 29 4 10

Tablero General
Circuito Potencia [W] Idim [A] Icable [A] Sección mm2 Llave [A]
Alimentación 99340 188,66 29 4 10
Azotea 6960 13,22 29 4 10
Planta baja 8380 15,92 29 4 10
Departamento 1 15920 30,23 29 6 32
Departamento 2 12080 22,94 37 6 32
Departamento 3 15920 30,23 29 6 32
Departamento 4 12080 22,94 37 6 32
Departamento 5 15920 30,23 29 6 32
Departamento 6 12080 22,94 37 6 32

Calculo de las barras (borneras) a usar

Dimensiones obtenidas del anexo Nº 18 del RBT de la ANDE

Tablero General: Idim = 188.66 A bornera a usar 24mm2

Planta Baja: Idim = 15,92 A, bornera a usar 24mm2
Departamento Tipo 1: Idim = 30.23 A, bornera a usar 24mm2
Departamento Tipo 2: Idim = 22.94 A, bornera a usar 24mm2
Azotea: Idim = 13.22 A, bornera a usar 24mm2
