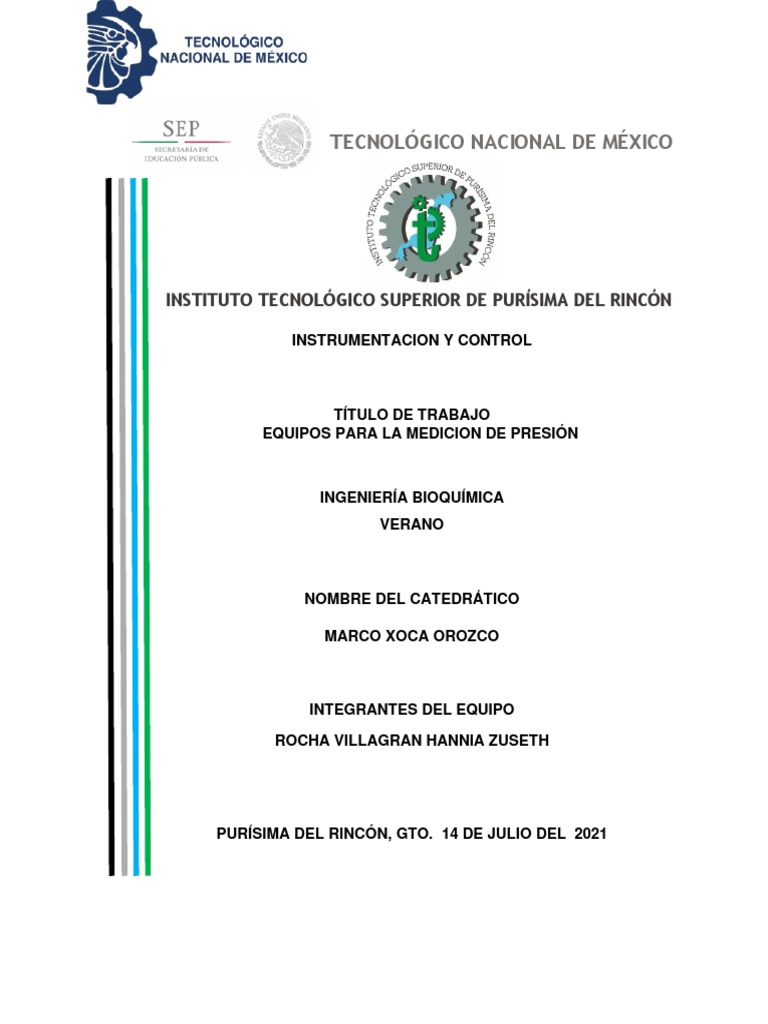

TECNOLÓGICO NACIONAL DE MÉXICO
INSTITUTO TECNOLÓGICO SUPERIOR DE PURÍSIMA DEL RINCÓN
INSTRUMENTACION Y CONTROL
TÍTULO DE TRABAJO
EQUIPOS PARA LA MEDICION DE PRESIÓN
INGENIERÍA BIOQUÍMICA
VERANO
NOMBRE DEL CATEDRÁTICO
MARCO XOCA OROZCO
INTEGRANTES DEL EQUIPO
ROCHA VILLAGRAN HANNIA ZUSETH
PURÍSIMA DEL RINCÓN, GTO. 14 DE JULIO DEL 2021
INSTRUMENTOS MECANICOS
I. MANÓMETRO DE PRESIÓN ABSOLUTA
Los manómetros de presión absoluta tienen una cámara de vacío
interna que se utiliza como referencia para hacer mediciones de
presión. Los medidores de presión absoluta con membrana tienen
un panel firme pero flexible que separa la cámara del medio y la
cámara de vacío. La presión ambiental local en la cámara del
medio hace que la membrana se deforme en la cámara de vacío.
La magnitud de la deformación se convierte en un valor de presión.
Este valor se indica en la esfera (Ullar, 2020).
II. MANOMETRO DE TUBO “U”
Este consiste en un tubo de vidrio en forma de U que contiene
un líquido, donde una de las ramas está abierta a la atmósfera
y la otra está conectada al recipiente que contiene el fluido al
que se le quiere medir la presión. El fluido del recipiente
penetra en el tubo generando un “empuje” al liquido contenido
en este tubo. La presión del fluido es fácil medirla calculando
el valor h y aplicando la fórmula de Bernoulli (R., 2021).
III. MANOMETRO DE POZO
Un manómetro de tipo pozo es similar al manómetro de tubo en U, pero tiene
algunas diferencias importantes. En este tipo de manómetro una de las
columnas del tubo U a sido sustituida por un reservorio o pozo de forma tal
que la presión diferencial es indicada únicamente por la altura del líquido en la
rama eliminada del tubo U. Esta configuración es favorable ya que no requiere
que el observador haga un cálculo mirando a ambos lados del tubo, como es
necesario hacer en un manómetro de tubo en U. Esto lo hace mucho más
sencillo de usar (Fel, 2015).
IV. MANOMETRO DE TUBO INCLINADO
Es un manómetro que se usa para presiones
manométricas inferiores a 250mm de columna de
agua. La rama larga de un manómetro de tintero se
inclina con respecto a la vertical para alargar la
escala. También se usan manómetros de tubo en U
con las dos ramas inclinadas para medir diferenciales
de presión muy pequeñas (León, 2014).
V. MANOMETRO DE CAMPANA
Manómetro diferencial en el cual una entrada de presión se
introduce en un recipiente en forma de copa invertida flotante en
el líquido, y la otra entrada de presión comprime hacia abajo la
parte superior del recipiente de forma que su nivel en el líquido es
la medida de la presión diferencial (Real Academia de Ingeniería,
2021).
INSTRUMENTOS ELASTICOS
I. TUBOS BOURDON
Los tubos de Bourdon son tubos de forma circular con una sección cruzada oval. La
presión del medio actúa en el interior del tubo y como
resultado la sección cruzada oval se convierte en casi
redonda. Debido a que se produce una curvatura de la
tensión del anillo del tubo, éste dobla el tubo de Bourdon.
El final del tubo, que no es fijo, se mueve. Por lo que este
movimiento es una medición para la presión.
Este movimiento lo indica la aguja. Los tubos de Bourdon
doblan un ángulo de aproximadamente 250º, que se utiliza para presiones de hasta
60 bar aproximadamente (WIKA, 2018).
II. FUELLES
Básicamente, un fuelle es un contenedor deformable el cual
tiene una boquilla de salida. Cuando el volumen del fuelle
disminuye, el aire sale expulsado del mismo a través de una
boquilla. Este manómetro utiliza como elemento elástico un
fuelle de tipo metálico el cual, al recibir la fuerza proveniente
del líquido, tiende a estirarse, con lo cual transmite a la aguja
el movimiento para indicar en la carátula el valor de presión
(Lorenzo, 2015).
III. DIAFRAGMAS
Los elementos de diafragma tienen forma circular y
membranas onduladas. Estas están sujetas alrededor del
borde entre dos bridas o soldadas y sujetos a la presión
del medio actuando en un lado. La desviación causada de
esta forma se utiliza como medición para la presión y es
mostrada por la aguja indicadora del instrumento.
En comparación con los tubos Bourdon, estos elementos
de diafragma tienen una fuerza activadora relativamente
alta y debido a ello la sujeción en su periferia del elemento
es insensible a la vibración (WIKA, 2018).
INSTRUMENTOS ELECTROMECANICOS Y ELECTRONICOS
I. MEDIDORES DE ESFUERZO (STRAIN GAGES)
Los transductores y sensores de presión suelen consistir
en un cuerpo de deformación sobre el cual se instalan
varias galgas extensométricas. Por tanto, funcionan de
manera similar a los transductores de fuerza. En el
rango de baja presión, con frecuencia se utiliza una
membrana como cuerpo de medición sensible a la presión. En cambio, en el rango
de alta presión, el cuerpo de deformación suele consistir en una pieza de acero
tubular. La presión del proceso aplica una carga mecánica al cuerpo de deformación,
que se deforma para después volver a su estado original. Esta deformación puede
medirse mediante galgas extensométricas y analizarse con ayuda de una electrónica
de medida (HBM, 2020).
II. TRANSDUCTORES DE PRESION CAPACITIVOS
El transductor capacitivo funciona según el principio de
las capacidades variables. La capacitancia del
transductor capacitivo cambia debido a muchas razones,
como la superposición de las placas, el cambio en la
distancia entre las placas y la constante dieléctrica.
El transductor capacitivo contiene dos paralelos. Estas
placas están separadas por el medio dieléctrico que es
aire, material, gas o líquido. En el condensador normal,
la distancia entre las placas es fija, pero en el transductor
capacitivo, la distancia entre ellas varía. El transductor capacitivo utiliza la energía
eléctrica. Cantidad de capacitancia para convertir el movimiento mecánico en una
señal eléctrica. La cantidad de entrada provoca el cambio de la capacitancia que se
mide directamente con el transductor capacitivo (illustrationprize, 2017).
III. TRANSDUCTORES DE PRESION RESISTIVOS
El transductor resistivo convierte las cantidades físicas en
resistencia variable que se mide fácilmente con los
medidores. El proceso de variación en la resistencia es
ampliamente utilizado en las aplicaciones industriales. El
transductor resistivo puede funcionar tanto como el
transductor tanto primario como secundario. El transductor
primario cambia las cantidades físicas en una señal
mecánica, y el transductor secundario lo transforma
directamente en una señal eléctrica (illustrationprize, 2015).
IV. TRANSDUCTORES DE PRESION MAGNETICOS
Un transductor magnético tiene por función detectar las
variaciones en un campo magnético como respuesta a una
variación en una magnitud física. Su principio de
funcionamiento se da con base en el efecto Hall, así que
también se conocen como sensores de Efecto Hall. Para
su funcionamiento se requiere que sean dispositivos de
estado sólido, sin partes móviles, compatibles con circuitos
analógicos y digitales, con un margen de temperatura amplio, gran repetibilidad y
una frecuencia de funcionamiento que es relativamente alta (Isma, 2016).
V. TRANSDUCTORES DE PRESION PIEZOELECTRICOS
Un transductor piezoeléctrico es un dispositivo que utiliza
el efecto piezoeléctrico para medir presión, aceleración,
tensión o fuerza; transformando las lecturas en señales
eléctricas. Este fenómeno también ocurre a la inversa: se
deforman bajo la acción de fuerzas internas al ser
sometidos a un campo eléctrico. El efecto piezoeléctrico
es normalmente reversible: al dejar de someter los
cristales a un voltaje exterior o campo eléctrico,
recuperan su forma. Los aparatos que deben su
funcionamiento al proceso de transducción piezoeléctrica, son los acelerómetros,
mandos a distancia por ultrasonidos y ciertos sistemas sonar (Santacoloma, 2016).
BAROMETRO DE MERCURIO
Inventado por Torricelli en 1643. Un barómetro de mercurio está
formado por un tubo de vidrio de unos 850 mm de altura, cerrado
por el extremo superior y abierto por el inferior. El tubo se llena
de mercurio, se invierte y se coloca el extremo abierto en una
cubeta llena del mismo líquido.
El nivel del mercurio en el tubo baja hasta una altura de unos 760
mm por encima del nivel en la cubeta (altura barométrica) y deja
un vacío casi perfecto en la parte superior del tubo (cámara
barométrica). Las variaciones de la presión atmosférica hacen
que el líquido del tubo suba o baje ligeramente entre 737 y 775
mm (Bolívar, 2019).
Bolívar, G. (2019). Barómetro de mercurio: características y funcionamiento.
[Link]
Fel, M. (2015). Manómetro Tipo Pozo. [Link]
pozo/
HBM. (2020). ¿Cómo funciona un transductor de presión de galgas extensométricas?
[Link]
extensometricas/
illustrationprize. (2015). Transductor resistivo. [Link]
[Link]
illustrationprize. (2017). Transductor capacitivo. [Link]
[Link]
Isma. (2016). Como funcionan los transductores magneticos.
[Link]
León, D. De. (2014). Manómetro de Tubo Inclinado. [Link]
4bxuipj4ieb/manometro-de-tubo-inclinado/
Lorenzo, W. (2015). Manómetro de Fuelle. [Link]
fuelle/
R., J. L. (2021). Cómo funciona un manómetro. [Link]
manometro/#respond
Real Academia de IngenieríaIr a. (2021). manómetro de tipo campana.
[Link]
Santacoloma, juliana gomez. (2016). TRANSDUCTORES DE PRESION
PIEZOELECTRICOS. [Link]
piezoelectricos/
Ullar, N. (2020). Preguntas frecuentes sobre medición de presión y presión absoluta.
[Link]
medicion-de-presion-y-presion-absoluta/
WIKA. (2018). Manómetros con elementos elásticos.
[Link]
