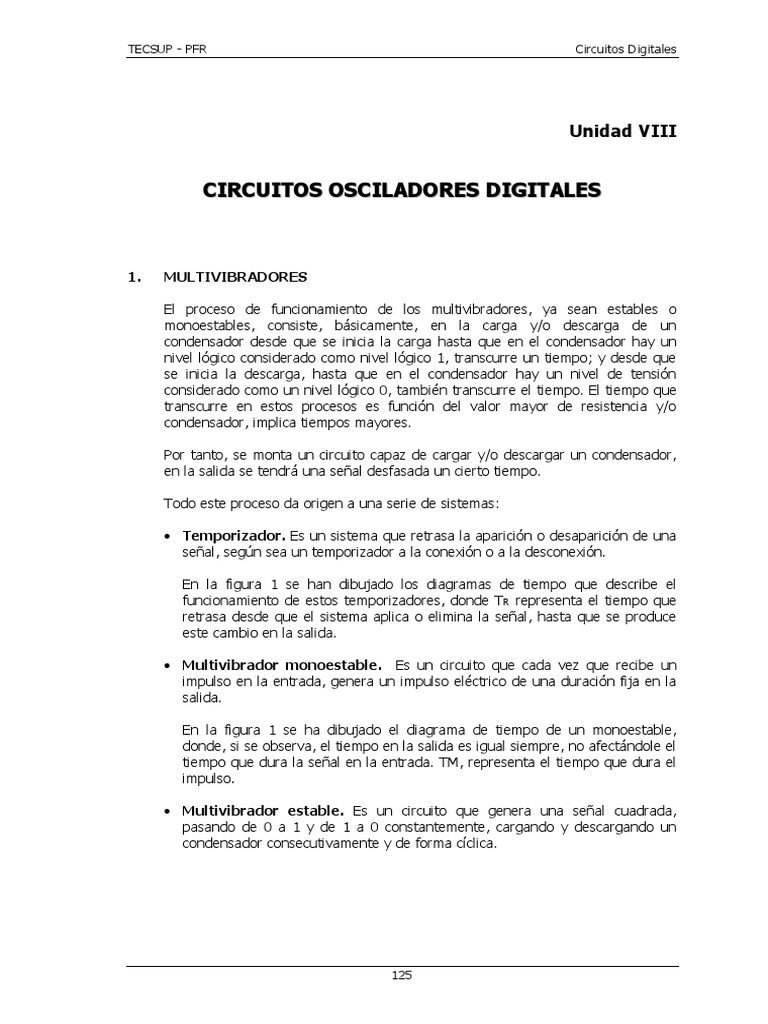

TECSUP - PFR Circuitos Digitales

Unidad VIII

CIRCUITOS OSCILADORES DIGITALES

1. MULTIVIBRADORES

El proceso de funcionamiento de los multivibradores, ya sean estables o

monoestables, consiste, básicamente, en la carga y/o descarga de un
condensador desde que se inicia la carga hasta que en el condensador hay un
nivel lógico considerado como nivel lógico 1, transcurre un tiempo; y desde que
se inicia la descarga, hasta que en el condensador hay un nivel de tensión
considerado como un nivel lógico 0, también transcurre el tiempo. El tiempo que
transcurre en estos procesos es función del valor mayor de resistencia y/o
condensador, implica tiempos mayores.

Por tanto, se monta un circuito capaz de cargar y/o descargar un condensador,

en la salida se tendrá una señal desfasada un cierto tiempo.

Todo este proceso da origen a una serie de sistemas:

 Temporizador. Es un sistema que retrasa la aparición o desaparición de una

señal, según sea un temporizador a la conexión o a la desconexión.

En la figura 1 se han dibujado los diagramas de tiempo que describe el

funcionamiento de estos temporizadores, donde TR representa el tiempo que
retrasa desde que el sistema aplica o elimina la señal, hasta que se produce
este cambio en la salida.

 Multivibrador monoestable. Es un circuito que cada vez que recibe un

impulso en la entrada, genera un impulso eléctrico de una duración fija en la
salida.

En la figura 1 se ha dibujado el diagrama de tiempo de un monoestable,

donde, si se observa, el tiempo en la salida es igual siempre, no afectándole el
tiempo que dura la señal en la entrada. TM, representa el tiempo que dura el
impulso.

 Multivibrador estable. Es un circuito que genera una señal cuadrada,

pasando de 0 a 1 y de 1 a 0 constantemente, cargando y descargando un
condensador consecutivamente y de forma cíclica.

125
Circuitos Digitales TECSUP - PFR

La forma de onda de la salida, se ha dibujado en la figura 1.

Figura 1. Formas de ondas de salida

2. MULTIVIBRADORES MONOESTABLES

Hay multitud de circuitos eléctricos que realizan esta función; se pueden

encontrar circuitos realizados con; transistores puertas, circuitos específicos, etc.

Aquí se va a estudiar dos formas de realizarlos:

 Mediante puertas lógicas (NAND y NOR).

 Con circuitos integrados específicos 874C221).

3. MONOESTABLES REALIZADOS CON PUERTAS LÓGICAS

En la figura 2 se han dibujado dos circuitos que realizan la función de

monoestable. Para realizar estos montajes se han de utilizar puertas lógicas con
tecnología CMOS; por ejemplo la serie 4000 (4001 NOR y 4011 NAND).

Figura 2. Monoestable con puertas lógicas

126
TECSUP - PFR Circuitos Digitales

A continuación se va a explicar el funcionamiento del circuito realizado con

puertas NOR; con puertas NAND es prácticamente igual, y se analizara usando
lógica negativa.

Lo primero que se analiza es la situación estable (cuando el condensador ha

terminado de cargarse o de descargarse). En esta situación la puerta lógica B
tiene en su entrada un 1 debido a la dolarización de RX, por tanto, en la salida
habrá un 0. En las entradas de la puerta A hay, el 0 que viene de la puerta B y el
0 que polariza la resistencia R1 en la otra entrada; esto implica que en la salida
habrá un 1, y el condensador estará descargado, ya que la tensión que hay entre
sus terminales es 0 V.

Cuando a la entrada del monoestable llega un 1, la salida de las puerta A pasa al

nivel lógico 0 y el condensador, en la entrada de la puerta B hay un nivel 0, ya
que la tensión que hay en la entrada de esta puerta es igual que la del
condensador (al estar la salida de la puerta A a 0, es como si conectamos ese
Terminal a masa 9. y por tanto, la salida de la puerta B es 1, de forma que si
desaparece el nivel 1 que se introducirá al monoestable, no cambia nada ya que
le llega un 1 desde la salida de la puerta B.

Cuando la tensión en condensador llegue a un nivel tal, que la puerta B

considere que en la entrada hay un 1, la salida vuelve a 0 aunque en la entrada
se siga aplicando el 1. Cuando desaparezca el 1 de la entrada, se ha transcurrido
el tiempo de carga del condensador (tiempo del monoestable), a la salida se la
puerta A habrá un 1 y el condensador se descargara a través de RX, sin que esto
afecte al nivel de tensión en la salida de la puerta lógica B.

En cuanto el condensador este descargado, el sistema que da en reposo y esta

preparado para responder de nuevo a una señal de entrada; ya que si llegara un
impulso durante el tiempo de la descarga, en la salida, habría un impulso de
duración mas pequeña que la del monoestable calculado.

4. MONOESTABLES REALIZADOS CON CIRCUITOS INTEGRADOS

ESPECÍFICOS

En el mercado existen bastantes modelos; aquí se va a explicar el

funcionamiento del 74C221, que es un modelo bastante comercial.

En la figura 3, se ha dibujado el 74C221, de tal forma que se ve el circuito

equivalente y las interconexiones con las patillas.

En este circuito integrado tiene en su interior dos monoestables separados; lo

único que comparten son las líneas de alimentación (VCC y GND).

127
Circuitos Digitales TECSUP - PFR

Figura 3. Circuito Integrado

La función de las plantillas es la siguiente:

 1A y 2A. Son líneas de entrada, su función es activar el monoestable en el

flanco de bajada. Para que pueda activarlo, la entrada B del monoestable
correspondiente (1ª o 2ª) ha de estar a 0.
 1B y 2B. son líneas de entrada; su función es activar el monoestable en el
flanco de subida. Para que pueda activarlo, la entrada B del monoestable
correspondiente (1ª o 2ª) ha de estar a 0.
 1CLR y 2CLR. Son líneas de entrada, cuando reciben una señal activa (0),
fuerzan la salida Q a 0; cuando pasa de 0 a 1, activan el monoestable
haciendo que salga un impulso por la salida, lo mismo que si se hubiera
activado a través de A o B. para que se produzca este impulso en la salida,
debe de cumplirse que sean: A=0 y B=1.
 1Q, 2Q, 1Q y 2Q. son salidas, de forma que la 1Q es la salida del
monoestable 1. 2Q las salida del monoestable 2 y 1Q y 2Q las salidas
complementarias respectivas.
 VCC y GND. Son las entradas por donde se alimenta eléctricamente el
circuito. En circuitos lógicos con tecnología TTL, esta tensión es 5V.
 R/CEXT. Son las entradas donde han de conectarse el condensador y la
resistencia que determinara el tiempo del monoestable. La forma de
conectarlas se ha dibujado en la figura 4.

128
TECSUP - PFR Circuitos Digitales

Figura 4. Monoestable

En la figura, además de la forma de conectarlas, se ha dibujado la tabla de

funcionamiento del citado monoestable.

El tiempo que dura el impulso de monoestable en la salida, se calcula mediante

la fórmula:

TM  K  R X  C X
Donde TM es el conjunto de monoestable en segundos, K es una constante que
vale aproximadamente la unidad (en el modelo 74HC221 de la casa SGS-
THOMSON K=0,7), RX es el valor de la resistencia en Ω y CX el valor del
condensador en faradios. El valor de RX esta limitado entre 1KΩ y 1MΩ para
tensiones de alimentación superiores o iguales a 3, 3 V. para tensiones de
alimentación menor, los limites están comprendidos entre 5KΩ y 1MΩ.

5. MULTIVIBRADORES ESTABLES

Igual que ocurriría con los multivibradores, se pueda encontrar multitud de

circuitos eléctricos que realicen esta función. Pudiéndose encontrar circuitos
realizados con transistores, puertas, circuitos específicos, etc.

Aquí se va a estudiar la forma de realizarlos con puertas lógicas NOT (inversor) y

tecnología CMOS.

En la figura 5.a se ha dibujado un oscilador con cinco puertas NOT. Este

oscilador se realiza con un numero de inversores mayor o igual que tres e impar
(5, 7, etc,). La frecuencia a la que oscila viene dada por la fórmula siguiente:

1
f 
2nTP

129
Circuitos Digitales TECSUP - PFR

Donde f es la frecuencia del oscilador, n es el número de puertas y Tp el tiempo

de propagación de cada una de las puertas.
1
f 
R1
2 R2C X (0,405  0,693)
R1  R2
Esta fórmula, en el caso de que las resistencias sean iguales (R1 = R2 = R), se
puede simplificar y quedara:

0,559
f 
RC

Figura 5. Circuitos osciladores

En la figura 5.c, se utiliza una puerta con entrada Trigger para realizar un
oscilador. La puerta Trigger o trigger de Schimitt, funciona tal y como se
representa en la figura 6. Si se observa, los niveles de tensión de entrada en el
que la salida cambia, viene dado por los niveles V+T (tensión umbral

130
TECSUP - PFR Circuitos Digitales

ascendente) y V-T (tensión umbral descendente). Cuando la señal va desde 0 a

+VCC, hasta que no llega a V+T la salida no pasa a nivel 0, y cuando la señal va
desde +VCC a 0 V, hasta que no llega a V-T la salida no pasa a nivel 1.

En resumen, una puerta con entrada Trigger posee unos niveles de tensión fijos
y definidos donde se producen los cambios, realizándose estos con un fenómeno
de histéresis, ya que cuando se produce, para que vuelva a cambiar es necesario
subir o bajar el nivel de tensión en la entrada en un valor llamado tensión de
histéresis:

VH  VT  VT
Este tipo de entradas, se puede realizar con diferentes tipos de componentes
como son los transistores, amplificadores operacionales, etc.

Figura 6. Ejemplos

Para comprender el funcionamiento de este oscilador, se observara la evolución

de la señal en la entrada yen la salida dibujada en la figura 7. Como se observa,
al iniciar el circuito de la figura 6.c, la tensión en el condensador es cero voltios,
y por tanto la salida esta a 1. Al tener en las salida un nivel de tensión 1 (+5V),
el condensador comienza a cargarse a través de la resistencia RX; al llegar la
tensión al valor umbral ascendente (V+T), la puerta asume que le entra un 1, y
por tanto saldrá 0 en la salida. Esto hace que el condensador que estaba
cargándose a través de RX, ahora pase a descargarse. Cuando la tensión en el
condensador se descarga hasta llegar al nivel de tensión umbral descendente (V-
T), la puerta entiende que le entra en 0 y da en su salida un 1, repitiéndose la
sexuancia primera y así, indefinidamente, hasta que interrumpa la alimentación
eléctrica al circuito.

Para calcular la frecuencia de este oscilador, se utilizara la fórmula siguiente:

131
Circuitos Digitales TECSUP - PFR

1
f 
(VT )(VCC  VT )
R X C X ln
(VT )(VCC  VT )
Por último tenemos un oscilador construido con un cristal de cuarzo. En este
circuito, la frecuencia de salida viene definida por el cristal de cuarzo.

Figura 7

También se puede encontrar circuitos integrados que realizan la función de

multivibrador estable, como es el circuito integrado de la familia CMOS 4047. en
la figura 8, se ha dibujado el circuito equivalente y la distribución de patillas de
este circuito.

Figura 8. Circuito Integrado CMOS 4047

6. CIRCUITO INTEGRADO 555

El circuito integrado 555, es un circuito muy utilizado, y que permite múltiples

aplicaciones: multivibrador estable, multivibrador monoestable, modulador de
anchura de impulsos, generador de rampa, etc.

132
TECSUP - PFR Circuitos Digitales

Entre las características más importantes están las siguientes:

 Frecuencia de funcionamiento máxima como estable de 500kHz.

 Tensión de alimentación entre los 4,5 y los 16V. Algunos modelos tienen un
margen mayor.
 Compatible con circuitos TTL y CMOS.
 Intensidad de salida máxima 200 mA.
 Pueden construirse temporizadores desde unos µs (micro segundo) hasta
algunas horas.

Aquí se va a estudiar la función de cada patilla, el multivibrador monoestable y

multivibrador astable.

En la figura 9, se ha dibujado el circuito equivalente y uno de los encapsulados

en los que se puede encontrar este circuito integrado con sus conexiones.

La función de cada uno de los terminales es la siguiente:

 GND (1) y +VCC (8). Son los terminales de alimentación a este circuito se le
puede alimentar con una tensión comprendida entre 4,5 y 18 V dependiendo
del modelo.

Figura 9. Circuito Integrado NE 555

 DISPARO (2). Se utiliza para provocar el disparo cuando esta montado como
monoestable, cuando la tensión en este Terminal baja por debajo de ½ de la
tensión en la patilla 5(2/3 de VCC si no se ha modificado la tensión en la

133
Circuitos Digitales TECSUP - PFR

patilla 5), se activa la señal de la entrada S de la báscula interna, y por tanto

hace que en la salida haya un 1 (si las entradas 6 UMBRAL y 4 RESET no
están activas).
 SALIDA (3). Es el Terminal de salida.
 RESET (4). Terminal de reset. Hace que en la salida haya un nivel 0 al
aplicarle una señal activa (0). En los circuitos integrados fabricados con
tecnología bipolar puede estar sin conectar, ya que en un circuito TTL una
entrada al aire es como si se aplicase un 1. si es de tecnología CMOS, ha de
estar conectado a un nivel, ya que una entrada al aire actúa como si estuviera
conectada a un oscilador.
 TENSION DE CONTROL (5). Controla la tensión a la que la patilla 6 (UMBRAL)
y la patilla 2 (DISPARO), activan la báscula R-S interna. Normalmente los
valores son 2/3 de VCC y 1/3 de VCC, respectivamente.
 UMBRAL (6). Cuando la tensión en este Terminal supera la tensión que hay en
el Terminal 5(2/3 de VCC si no se ha modificado la tensión en la plantilla 5),
activa la señal R de la báscula interna, y por tanto hace que en la salida haya
un 0(si las entradas 2DISPARO y 4 RESET no están activas).
 DESCARGA (7). Es una salida de colector abierto y tiene el mismo nivel que en
la plantilla 3. se utiliza normalmente para descargar el condensador, y de ahí
su nombre.

7. MONOESTABLE REALIZADO CON EL CIRCUITO INTEGRADO 555

Uno de los montajes típicos del 555, es el de multivibrador monoestable. En la

figura 10 se han dibujado las formas de ondas en las plantillas del circuito
integrado y el circuito eléctrico de este montaje.

Figura 10. NE 555 montando en monoestable

134
TECSUP - PFR Circuitos Digitales

El funcionamiento del circuito es el siguiente: Al conectarse, el condensador esta

descargado y, por tanto, la tensión en las patillas 6 y 7 es 0 V. si en la entrada
de disparo (2), hay una tensión superior a 1/3 de VCC, pueden darse dos casos;
que en la salida haya un 1, en cuyo caso se produce un disparo falso. O que en
la salida haya un 0, en este caso se inicia en situación de reposo. Para garantizar
correctamente tiene el Terminal de reset.

Suponiendo que en la salida hay un 0, el sistema permanece estable. Esto se

debe a que cuando hay un 0 en la salida (patilla 3), el transistor de la salida 7
(dessga) esta en saturación y no permite que el condensador se cargue.

Al aplicar una señal en la entrada del monoestable (plantilla2), cuyo valor de

tensión sea inferior a 1/3 de VCC, la báscula interna recibe un 1 en la patilla S y
hace que en la salida (3) salga un 1. Al cambiar la salida (39 de nivel, implica
que el transistor que hay en la salida de descarga (patilla7) pasa de saturación al
estado de corte (no conduce nada), y por tanto el condensador comienza a
cargarse a través de la resistencia R1.

El circuito permanece en esta situación igual o superior a la tensión que hay en la

plantilla 5(2/3 VCC). En ese instante la entrada de umbral produce una señal que
activa, a través del amplificador operacional, la entrada R de la báscula interna
haciendo que la salida del circuito integrado cambie a 0 y a la vez el transistor
que hay en la salida de descarga pasa a saturación haciendo que el condensador
se descargue casi instantáneamente a través de él.

La duración del impulso de disparo que se le aplique a este monoestable, debe

ser de un tiempo inferior al tiempo de salida del monoestable.

La duración del tiempo de monoestable viene dado por la formula siguiente:

TM  1,1  R1C1
Donde TM se da en segundos, R1 en Ω y C1 en faradios.

8. ESTABLE REALIZADO CON EL CIRCUITO INTEGRADO 555

En la figura 11 se han dibujado las formas de onda de diferentes patillas y el

circuito eléctrico que realiza esta función.

Al conectar el circuito, el condensador esta descargado y por tanto la tensión en

los terminales 2 y 6 (disparo y umbral respectivamente) es cero. La patilla de
disparo (2) al estar a una tensión inferior a 1/3 de VCC hace que le llegue una
señal activa a la entrada S de la báscula interna, haciendo que en la salida haya
un 1, y por tanto que el transistor de la salida 7 este en corte (no conduce).

135
Circuitos Digitales TECSUP - PFR

Figura 11. NE 555 montado en Estable

A continuación el condensador comienza a cargarse a través de las resistencias

R1 y R2 no sucediendo nada hasta que la tensión en el condensador sea igual o
superior a 2/3 de VCC (si no se modifica la tensión en la patilla 5); en ese instante
le llega una señal activa a la entrada R de la báscula interna haciendo que la
salida cambie de nivel a 0 y que el transistor de la patilla 7 pase a saturación; el
condensador comienza a descargarse a través de R2 y de este transistor.

Cuando la tensión en el condensador haya decrecido hasta un valor igual o

inferior a 1/3 de VCC, se vuelve a activar la entrada S de la báscula interna y la
salida cambia a 1; en ese instante el transistor de la patilla 7 deja de conducir,
haciendo que el condensador comience a cargarse de nuevo hasta que llegue a
los 2/3 de VCC en cuyo instante vuelve a cambiar repitiéndose cíclicamente el
proceso.

El cálculo de este montaje se realiza teniendo en cuenta dos tiempos:

 Tiempo de carga TC. Viene determinado por el valor del condensador C1 y de

las resistencias de carga, que son R1 y R2. el valor del tiempo TC viene dado
por la formula siguiente:
TM  0,693( R1  R2 )C1

136
TECSUP - PFR Circuitos Digitales

TM  0,693 R2 C1

 Tiempo de descarga TD. Viene determinado por el valor del condensador C1 y

de la resistencia de descarga R2. su valor esta definido por la fórmula:

El periodo de la señal será la suma de ambos tiempo y la frecuencia será:

1 1,44
f  
T ( R1  2 R2 )C1

137
Circuitos Digitales TECSUP - PFR

ANOTACIONES:

……………………………………………………………………………………………

……………………………………………………………………………………………

……………………………………………………………………………………………

……………………………………………………………………………………………

……………………………………………………………………………………………

……………………………………………………………………………………………

……………………………………………………………………………………………

……………………………………………………………………………………………

……………………………………………………………………………………………

……………………………………………………………………………………………

……………………………………………………………………………………………

……………………………………………………………………………………………

……………………………………………………………………………………………

……………………………………………………………………………………………

……………………………………………………………………………………………

……………………………………………………………………………………………

……………………………………………………………………………………………

……………………………………………………………………………………………

……………………………………………………………………………………………

……………………………………………………………………………………………

……………………………………………………………………………………………

……………………………………………………………………………………………

……………………………………………………………………………………………

138
