Clase 1

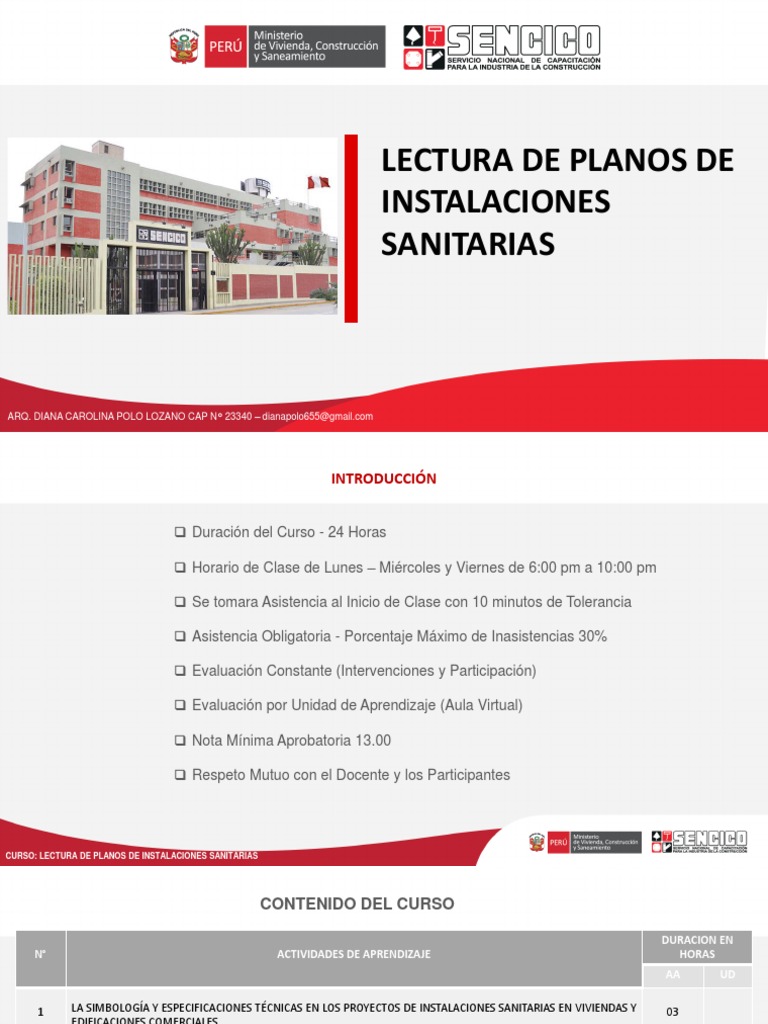

LECTURA DE PLANOS DE
INSTALACIONES
SANITARIAS
ARQ. DIANA CAROLINA POLO LOZANO CAP N° 23340 – dianapolo655@gmail.com

INTRODUCCIÓN
❑ Duración del Curso - 24 Horas
❑ Horario de Clase de Lunes – Miércoles y Viernes de 6:00 pm a 10:00 pm
❑ Se tomara Asistencia al Inicio de Clase con 10 minutos de Tolerancia
❑ Asistencia Obligatoria - Porcentaje Máximo de Inasistencias 30%
❑ Evaluación Constante (Intervenciones y Participación)
❑ Evaluación por Unidad de Aprendizaje (Aula Virtual)
❑ Nota Mínima Aprobatoria 13.00
❑ Respeto Mutuo con el Docente y los Participantes
CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

CONTENIDO DEL CURSO
DURACION EN
N° ACTIVIDADES DE APRENDIZAJE HORAS
AA UD
1 LA SIMBOLOGÍA Y ESPECIFICACIONES TÉCNICAS EN LOS PROYECTOS DE INSTALACIONES SANITARIAS EN VIVIENDAS Y 03

EDIFICACIONES COMERCIALES.
2 INTERPRETACIÓN DE PLANOS DE REDES DE AGUA FRIA, AGUA CALIENTE, DESAGÜE Y VENTILACIÓN EN VIVIENDAS Y 06
EDIFICIOS COMERCIALES.
24
3 LECTURA DE PLANOS DE DETALLES DE CISTERNA, TANQUE ELEVADO, TANQUE HIDRONEUMÁTICO Y CALENTADOR DE 06
AGUA EN VIVIENDAS Y EDIFICIOS COMERCIALES.
4 INTERPRETACIÓN DE PLANOS DE DETALLES DE LAS ISOMETRIAS Y DIAGRAMAS DE MONTANTES DE LAS 06

INSTALACIONES SANITARIAS EN VIVIENDAS Y EDIFICIACIONES COMERCIALES.
5 ANÁLISIS EN FORMA INTEGRAL DE LOS PLANOS DE UN PROYECTO DE INSTALACIONES SANITARIAS DE UNA 03

VIVIENDA Y EDIFICIOS MULTIFAMILIARES.

UNIDAD DE APRENDIZAJE I
LA SIMBOLOGÍA Y ESPECIFICACIONES
TÉCNICAS EN LOS PROYECTOS DE
INSTALACIONES SANITARIAS DE
VIVIENDAS Y EDIFICACIONES
COMERCIALES.

¿Es posible ejecutar una obra sin
contar con un proyecto?

PLANO DE REDES DE AGUA FRÍA
1er Nivel

ASPECTOS GENERALES
El plano, como instrumento de información sobre proyectos de edificaciones, es independiente de quien lo

dibuja y de quién lo puede leer; con esto se quiere decir que el plano, al mismo tiempo que informa, debe
ser lo suficientemente claro para que cualquier persona pueda leerlo e interpretarlo, porque los planos se
complementan unos a otros, y sólo la múltiple consulta puede acercar a la comprensión completa del
proyecto.

¿Qué es un plano?

PLANOS
Los planos son los documentos gráficos
más utilizados de los que constituyen el
proyecto y por ello deben ser
completos, suficientes y concisos.

PLANOS
Definición:
❑ Un plano es un documento gráfico de algún objeto, diseñado partir de un conjunto de normas establecidas
❑ Son representaciones gráficas de una futura obra, añadiendo elementos que permiten su visualización.

IMPORTANCIA Y FINALIDAD DE LOS PLANOS
Importancia:
Para construir una casa, un edificio, un local comercial, etc. es importante tener PLANOS, en ella se
dibuja la distribución de los ambientes, la estructuración y las instalaciones necesarias para la edificación.
Finalidad:
a. Permitir al propietario reconocer que la información contenida en los planos y especificaciones

corresponde a sus necesidades.
b. Permite comprender los alcances y características del proyecto por parte de las Comisiones Técnicas
Calificadoras de proyectos o de quién haga sus veces.
c. Lograr que el constructor cuente con todos los elementos que le permitan estimar el costo de la
edificación y posteriormente ejecutarla sin contratiempos.
d. Brindar la información completa y necesaria, que permita a quienes los lean interpretar el diseño de la
edificación, su estilo, su distribución, su sistema estructural e instalaciones.

PLANOS
Muchos de los Detalles de un diseño pueden quedar en el interior y no pueden ser vistos convenientemente en
los planos de fachadas y elevaciones o por las vistas en planta. Los Planos de Corte nos permiten ver mejor los
detalles de un objeto que quedan dentro del diseño.
Pueden ser:
❑ Horizontal (Plantas de Distribución)
❑ Vertical (Planos de Corte)

PLANOS
• CORTE HORIZONTAL • CORTE VERTICAL
▪ Longitudinal
▪ Transversal

PLANOS

PLANOS
• CORTES Y COTAS • MEMBRETE

PLANOS
• CUADRO DE MEDIDAS DE PLANOS • ESCALAS
Magnitud en que se ha reducido o ampliado
un objeto real en el dibujo.
Las escalas más usadas son:

1/100, 1/50 , 1/25, 1/20, 1/10 y 1/1

NORMA GE. 020
COMPONENTES Y CARACTERÍSTICAS DE LOS PROYECTOS
Artículo 4.- Los proyectos de cada especialidad están
compuestos de:
a) Planos;
b) Especificaciones técnicas; y
c) Memoria descriptiva o de cálculo.
Artículo 13.- El proyecto de instalaciones sanitarias para
edificaciones debe contener la siguiente información:
a) Planos de distribución de redes de agua y desagüe por
niveles;
b) Planos de isometría y montantes;
c) Plano de detalles constructivos;
d) Especificaciones técnicas de los materiales; y
e) Procedimiento de ejecución, de ser necesario.

NORMA GE. 020
a) Planos de
distribución de
redes de agua y
desagüe por
niveles

NORMA GE. 020
• Planos de isometría y
montantes

NORMA GE. 020
Plano de detalles constructivos

NORMA IS. 010
1. Generalidades.
2. Instalación de agua fría.
3. Instalación de agua caliente.
4. Instalación de agua contraincendios.
5. Instalación de agua para riego.
6. Instalación de desagüe y ventilación.
7. Instalación de drenaje pluvial.

• ELEMENTOS
– Toma domiciliaria de la red. – Sistema de agua caliente.
– Conexión del desagüe a red pública. – Sistema de agua fría.
– Tubería de aducción – medidor a cisterna. – Desagües pluviales.
– Cisterna. – Agua contra incendio.
– Equipos de bombeo. – Instalaciones especiales.
– Tubería de impulsión.
– Tanque elevado.
– Red de distribución de agua.
– Aparatos sanitarios.
– Redes de desagüe y ventilación.
– Colector de desagüe.

PLANOS DE INSTALACIONES SANITARIAS
DEFINICIÓN:
El plano es un documento gráfico.
Es el conjunto de láminas o esquemas que sobre los planos de

arquitectura (plantas) se desarrollara el proyecto de instalaciones
sanitarias, y están comprendidas por las dimensiones, cálculos de los
componentes y especificaciones. En estos planos vamos a ubicar las
futuras instalaciones que se han de desarrollar en la edificación, como
las redes de agua y desagüe, los equipos de tratamiento, válvulas
accesorios, etc.
El sistema de tuberías es importante para la comodidad y salud de las

personas que habitaran o trabajaran dentro de la edificación.

FINALIDAD DE LOS PLANOS DE INSTALACIONES SANITARIAS
Los planos de Instalaciones Sanitarias, teniendo en cuenta que ha sido diseñado por un Ingeniero Sanitario,
tiene la finalidad de reflejar:
❑ Suministro de Agua en Calidad y Cantidad, debiendo cubrir dos requisitos básicos:

A. Suministro de agua en todos los puntos de consumo, es decir: aparatos sanitarios, aparatos de
utilización de agua caliente, aire acondicionado, bombas contraincendios, etc.
B. La protección del suministro de agua de tal forma que el agua no se contamine con el agua servida.
❑ La Eliminación de Agua Servidas de la edificación hacia las redes publicas o sistemas de tratamiento
indicado. Esta evacuación se debe hacer:
A. Lo mas rápido posible.
B. Las aguas que han sido eliminadas del edificio, no deben de regresar por ningún motivo a esta.

CARACTERISTICA DE LAS INSTALACIONES SANITARIAS
Las características principales de las instalaciones Sanitarias son:

❑ Se debe dotar de una adecuada ventilación de los ambientes sanitarios (SS.HH., Cocina, Lavandería,
etc.)
❑ Es importante considerar en el diseño el aspecto económico, ya sea con el ahorro del agua y su mínimo
consumo.
❑ Se debe considerar el menor costo inicial de los sistemas, así como también los de operación y
mantenimiento.
NOTA:
Es importante mencionar que cada proyecto tiene sus requerimientos y características propias, los criterios
de diseño no necesariamente son únicos, el avance de la tecnología los modifica y cada Especialista con
criterio podrá plasmar como debe de funcionar su proyecto de acuerdo a las necesidades del o de los clientes.

LAS INSTALACIONES SANITARIAS Y SU RELACION CON LOS PLANOS
DE ARQUITECTURA
La arquitectura debe estar compatibilizada con los planos de
instalaciones sanitarias y si se advirtieran errores u omisiones
en ambos planos se deberá realizar la consulta respectiva a los
proyectistas, y si es posible ambos proyectos deben ser
realizados en conjunto entre el arquitecto e ingeniero sanitario.
El ingeniero sanitario proyectará las instalaciones de agua y

desagüe, sobre la arquitectura en los ambientes donde se
necesite abastecer de agua, como: los SSHH, cocina,
lavandería, etc., a la vez es muy importante la relación con los
planos de cortes, donde se podría diferenciar los distintos
niveles o altura de los diversos elementos de las instalaciones
de agua y desagüe.

CANTIDAD DE AGUA EN LA VIVIENDA
¿Qué cantidad de agua

necesitamos?
Conociendo el caudal de agua que

tenemos a disposición podemos
comparar esta información con la
cantidad de agua que necesitamos para
desarrollar nuestras funciones
cotidianas. Se calcula que el consumo
promedio de agua por persona es más
o menos de 120 litros diarios.

CANTIDAD DE AGUA EN LA VIVIENDA
¿Qué es la dotación de agua?
La dotación de agua es la cantidad

mínima de agua que tiene que ser
garantizada en la vivienda para
satisfacer el consumo diario y es
calculada de acuerdo al tamaño del
lote. Conocer la dotación mínima
necesaria es indispensable para
dimensionar la cisterna y el tanque de
agua.

TIPOS DE REDES SANITARIAS
Hay dos tipos de redes sanitarias bien diferenciadas: la

red de agua y la red de desagüe. Ambas constituyen
los servicios básicos e indispensables en una vivienda.
Para cada red que se instala en la vivienda se
emplean tubos de PVC de diferentes diámetros. Para
la red de agua se utilizan tubos de 1/2, 3/4 ó 1
pulgada; para el desagüe, de 2 y 4 pulgadas
generalmente.

INSTALACIONES SANITARIAS
R.N.E.
Según la Norma GE.020 del Reglamento Nacional de Edificaciones, que se refiere a los Componentes y
Características de los Proyectos, el proyecto de instalaciones sanitarias debe contener la siguiente
información:
a) Planos de distribución de redes de agua y desagüe por niveles.

b) Planos de isometría y montantes.
c) Plano de detalles constructivos.
d) Especificaciones técnicas de los materiales.
e) Procedimiento de ejecución, de ser necesario.

INSTALACIONES SANITARIAS - R.N.E.
TITULO III. EDIFICACIONES

INSTALACIONES SANITARIAS - R.N.E.
TITULO III. EDIFICACIONES

SISTEMA DE
ABASTECIMIENTO DE
AGUA EN
EDIFICACIONES

SIMBOLOGIA
En los planos de instalaciones sanitarias, al igual que en los de las demás especialidades, se utiliza la
expresión o lenguaje gráfico constituido esencialmente por líneas y símbolos, concebidos en forma
convencional, es decir, que no dan lugar a diferentes interpretaciones, sino a la que se le asignó.
El conocimiento de dichas representaciones gráficas es indispensable para quienes participan en la

construcción de obras civiles.
Es por estos símbolos que se incluyen en los planos que es relativamente fácil deducir sus elementos.
De ahí la necesidad y obligatoriedad de incluirlos

SÍMBOLOS GRÁFICOS - AGUA
• Medidor • Tubería de agua fría

• Tubería de agua caliente CPVC • Válvula de compuerta

• Válvula de retención • Válvula de paso

• Válvula flotador • Unión universal

• Codo de 90° (Sube)
• Codo de 90° (Baja)
• Codo en planta

• Tee (Bajada)
• Tee (Subida)
• Tee en planta

SÍMBOLOS GRÁFICOS- AGUA
• Reducción

SÍMBOLOS GRÁFICOS - DESAGÜE
• Tubería de desagüe (PVC)
• Tubería de ventilación (PVC)

• Yee • Codo de 45°

• Codo de 90° con ventilación • Registro roscado

• Sumidero • Trampa “P”

• Tee • Codo 90°

SIMBOLOGIA
PSI Valor común de presión del agua.

PVC Policloruro de vinilo, el cual es un plástico.
CPVC Cloruro de polivinilo clorado, es un termoplástico.
Ø Diámetro
mm Milímetro
S Pendiente
“ Pulgadas
% Porcentaje

SIMBOLOGIA RED DE AGUA

SIMBOLOGIA RED DE AGUA

SIMBOLOGIA

SIMBOLOGIA
La Clase representa la presión nominal de trabajo, se expresa en kg/cm2

SIMBOLOGIA RED DE DESAGUE

SIMBOLOGIA RED DE DESAGUE

SIMBOLOGIA

ESPECIFICACIONES TECNICAS
Es el cuadro donde se indican las propiedades y características de los diferentes materiales y las indicaciones
o requisitos para el uso de los mismo en la construcción de la edificación, según la normativa del Reglamento
Nacional de Edificaciones:
Norma IS. 010: Instalaciones sanitarias para edificaciones.

CUADROS TECNICOS
En el cuadro se debe indicar los siguientes datos técnicos:
❑ Dotación diaria.
❑ Volumen de cisterna.
❑ Volumen del tanque elevado.
❑ Unidades de gasto.
❑ Gasto probable.
❑ Caudal de bombeo.
❑ Altura dinámica total.
❑ Potencia de las electrobombas.

INGRESAR A RESOLVER EL
CUESTIONARIO UA1, EL CUAL SE
ENCUENTRA EN SU PLATAFORMA
VIRTUAL DE SENCICO

Clase 1

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Clase 1

Cargado por

Copyright:

Formatos disponibles

LECTURA DE PLANOS DE

ARQ. DIANA CAROLINA POLO LOZANO CAP N° 23340 – dianapolo655@gmail.com

❑ Duración del Curso - 24 Horas

❑ Horario de Clase de Lunes – Miércoles y Viernes de 6:00 pm a 10:00 pm

❑ Se tomara Asistencia al Inicio de Clase con 10 minutos de Tolerancia

❑ Asistencia Obligatoria - Porcentaje Máximo de Inasistencias 30%

❑ Evaluación Constante (Intervenciones y Participación)

❑ Evaluación por Unidad de Aprendizaje (Aula Virtual)

❑ Nota Mínima Aprobatoria 13.00

❑ Respeto Mutuo con el Docente y los Participantes

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

1 LA SIMBOLOGÍA Y ESPECIFICACIONES TÉCNICAS EN LOS PROYECTOS DE INSTALACIONES SANITARIAS EN VIVIENDAS Y 03

4 INTERPRETACIÓN DE PLANOS DE DETALLES DE LAS ISOMETRIAS Y DIAGRAMAS DE MONTANTES DE LAS 06

5 ANÁLISIS EN FORMA INTEGRAL DE LOS PLANOS DE UN PROYECTO DE INSTALACIONES SANITARIAS DE UNA 03

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

El plano, como instrumento de información sobre proyectos de edificaciones, es independiente de quien lo

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

a. Permitir al propietario reconocer que la información contenida en los planos y especificaciones

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

❑ Horizontal (Plantas de Distribución)

❑ Vertical (Planos de Corte)

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

Las escalas más usadas son:

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

Plano de detalles constructivos

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

Es el conjunto de láminas o esquemas que sobre los planos de

El sistema de tuberías es importante para la comodidad y salud de las

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

❑ Suministro de Agua en Calidad y Cantidad, debiendo cubrir dos requisitos básicos:

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

Las características principales de las instalaciones Sanitarias son:

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

El ingeniero sanitario proyectará las instalaciones de agua y

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

¿Qué cantidad de agua

Conociendo el caudal de agua que

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

¿Qué es la dotación de agua?

La dotación de agua es la cantidad

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

Hay dos tipos de redes sanitarias bien diferenciadas: la

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

a) Planos de distribución de redes de agua y desagüe por niveles.

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

CURSO: LECTURA DE PLANOS DE INSTALACIONES SANITARIAS

El conocimiento de dichas representaciones gráficas es indispensable para quienes participan en la
