ELABORADO: INGENIERIA DE

Javier Cjuno T. MANTENIMIENTO

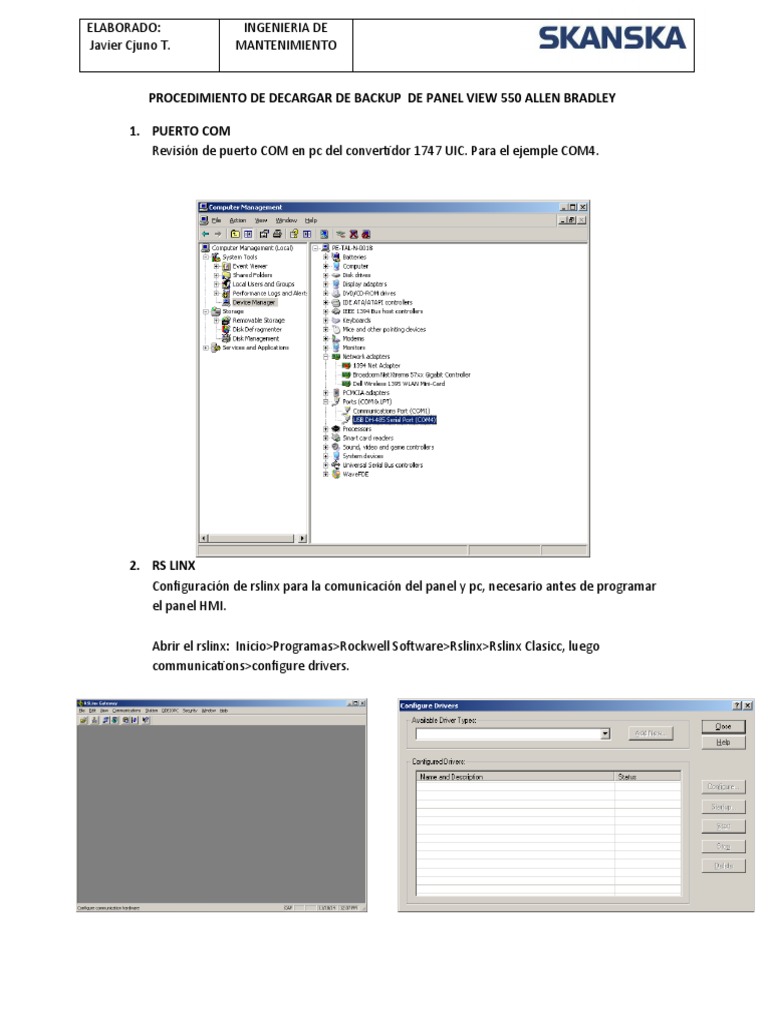

PROCEDIMIENTO DE DECARGAR DE BACKUP DE PANEL VIEW 550 ALLEN BRADLEY

1. PUERTO COM
Revisión de puerto COM en pc del convertidor 1747 UIC. Para el ejemple COM4.

2. RS LINX
Configuración de rslinx para la comunicación del panel y pc, necesario antes de programar
el panel HMI.

Abrir el rslinx: Inicio>Programas>Rockwell Software>Rslinx>Rslinx Clasicc, luego


communications>configure drivers.
ELABORADO: INGENIERIA DE
Javier Cjuno T. MANTENIMIENTO

Agregamos el driver RS-232 DF1 devices

Seleccionamos el puerto COM4 (debido a que el convertidor UIC se direcciono a ese


puerto) como se observó inicialmente en administrador de dispositivos.
ELABORADO: INGENIERIA DE
Javier Cjuno T. MANTENIMIENTO

No es necesario hacer un Auto-Configure, solo presionar el botón OK. Aparecerá la siguiente


imagen con el panel dentro de la red AB_DF1-1, DH-485.

Si nos dirigimos al configure drivers, se observara que la driver creado anteriormente está
corriendo, como muestra la imagen.
ELABORADO: INGENIERIA DE
Javier Cjuno T. MANTENIMIENTO

3. PANEL BUILDER 32
Abrir la aplicación panel builder 32, software de programación de panel HMI, después de
ejecutarse el programa busca el archivo de backup, como muestran las imágenes.

Cerrar la ventana (presionar cancel)

Abrir backup (File>open>buscar la carpeta de backup)


ELABORADO: INGENIERIA DE
Javier Cjuno T. MANTENIMIENTO

Al abrir la carpeta donde se encuentra el backup, no se podrá visualizar ya que la extensión del
backup es *.PVA, luego de cambiar se visualizara el archivo backup (ejemplo de imagen Auto-
She) y luego botón Open
ELABORADO: INGENIERIA DE
Javier Cjuno T. MANTENIMIENTO

Se abrirá la aplicación, luego descargar la aplicación al panel HMI, presionando


File>Download
ELABORADO: INGENIERIA DE
Javier Cjuno T. MANTENIMIENTO

Aparecerá la siguiente ventana el cual se debe seleccionar el driver Rslinxnetwork.


ELABORADO: INGENIERIA DE
Javier Cjuno T. MANTENIMIENTO

Aparecerá la siguiente ventana y se debe seleccionar el panel HMI.

Luego aparecerá la descarga del programa backup.


ELABORADO: INGENIERIA DE
Javier Cjuno T. MANTENIMIENTO

2. IMÁGENES
Para programar el panel se debe tener un cable null modem, aparte del cable 1747 CP3
(proveniente del convertidor 1747 UIC), como muestra la figura:

El convertidor 1747 UIC se debe conectar en la laptop por USB, y el otro cable serial DB9
al HMI (figura anterior)

Al terminar la descarga dejar los cables como se encontró inicialmente:
