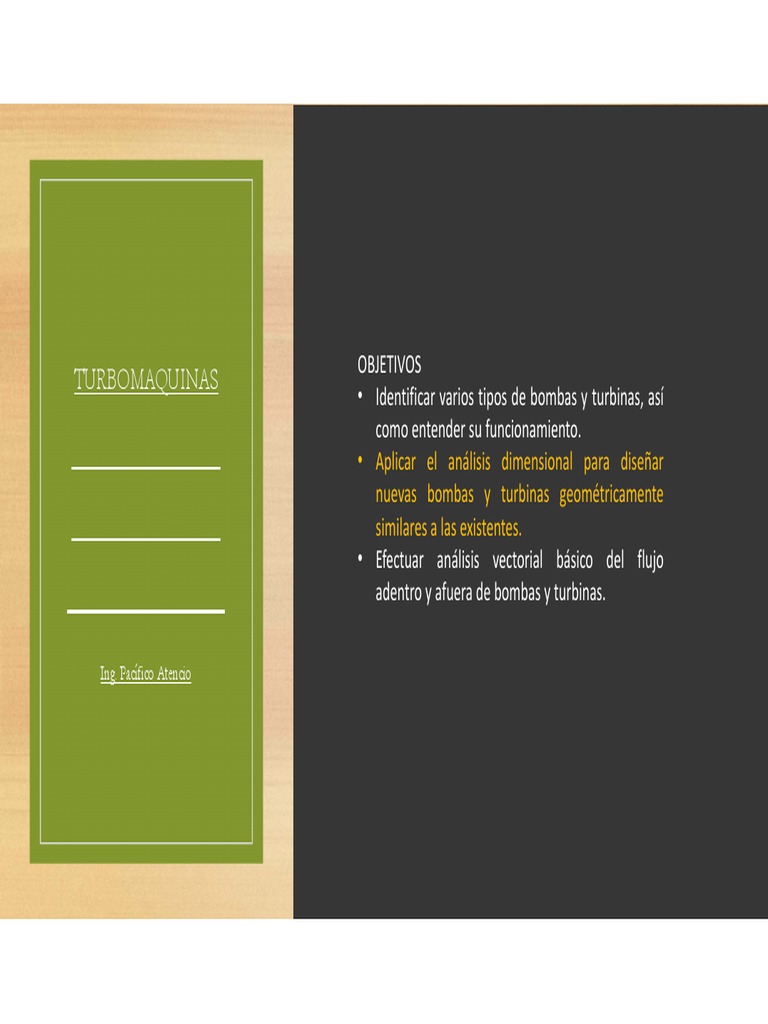

OBJETIVOS

TURBOMAQUINAS • Identificar varios tipos de bombas y turbinas, así

como entender su funcionamiento.
• Aplicar el análisis dimensional para diseñar
nuevas bombas y turbinas geométricamente
similares a las existentes.
• Efectuar análisis vectorial básico del flujo
adentro y afuera de bombas y turbinas.

Ing. Pacífico Atencio

NOMENCLATURA
4.2 Transferencia energética bajo la forma de
componentes energéticos
El grado de reacción no es más que la relación de la carga estática a la carga total transferida
y se refiere al modo como trabaja el rodete.
Generalmente el grado de reacción tiene valores entre 0 y 1. Si es 0, la máquina es llamada
de impulso o de acción (todas las bombas son de reacción). Las turbinas de acción son una
clase importante conocidas como turbinas Pelton (GR = 0).
 • SIMILITUD EN LAS TURBOMAQUINAS

• LEYES DE FUNCIONAMIENTO DE LAS

TURBOMAQUINAS

TURBOMAQUINAS
• COEFICIENTES DE FUNCIONAMIENTO

_________ • VELOCIDAD ESPECIFICA

________ • COEFICIENTES DE VELOCIDAD

_ • CARGA TEORICA Y CARGA NETA, RENDIMIENTOS

Ing. Pacífico Atencio
• CURVAS CARACTERISTICAS TEORICAS Y REALES
• SIMILITUD SEMEJANZA EN LAS TURBOMAQUINAS

La similitud en las turbomáquinas

Una similitud física completa entre dos máquinas implica:
• Una similitud geométrica significa que la relación entre las dimensiones lineales son las mismas en puntos
homólogos de las dos máquinas teniendo las mismas formas independientemente del tamaño.

• Una similitud cinemática expresa que las velocidades u otras cantidades cinemáticas guardan la misma
relación. En el caso de los triángulos representativos de las velocidades, estos serán semejantes.

• Una similitud dinámica que implica que las relaciones entre las magnitudes de las diferentes fuerzas son
las mismas en el mismo instante en puntos homólogos de las dos máquinas.

Una aplicación será en la operación de modelos a escala más reducida de manera que se puedan realizar
experimentos poco costosos que permiten obtener resultados satisfactorios aplicables a los prototipos.
• LEYES DE FUNCIONAMIENTO DE LAS TURBOMAQUINAS

Leyes del funcionamiento de las turbomáquinas

Las variables que rigen la mecánica del funcionamiento de una
turbomáquina son las siguientes:
1. Caudal o gasto (Q)
2. Carga (H)
3. Potencia (P)
4. Par de momento (M)
5. Velocidad (N)
6. Diámetro de referencia (D)
7. Densidad de masa (ρ)
8. Viscosidad absoluta del fluido (μ)
9. La elasticidad del fluido (E)
• COEFICIENTES DE FUNCIONAMIENTO DE LAS TURBOMAQUINAS

Con estas variables se obtienen los coeficientes:

1. De caudal CQ
2. De carga CH
3. De potencia CP
4. De momento o de par CM
• VELOCIDAD ESPECIFICA DE LAS TURBOMAQUINAS

1/2

5/4

1/2

5/4
• VELOCIDAD ESPECIFICA DE LAS TURBOMAQUINAS

1/2
1/2

5/4 3/4

1/2

3/4
• LOS COEFICIENTES DE VELOCIDAD DE LAS TURBOMAQUINAS
• LOS COEFICIENTES DE VELOCIDAD DE LAS TURBOMAQUINAS
• LOS COEFICIENTES DE VELOCIDAD DE LAS TURBOMAQUINAS
• LEYES DE AFINIDAD

Leyes de afinidad para bombas centrífugas

La mayoría de las bombas centrífugas se operan a
velocidades distintas para obtener capacidades variables.
Además, una carcasa de bomba de tamaño dado es
susceptible de dar acomodo a impulsores de diámetros
diferentes. La manera en que varían la capacidad, la
carga y la potencia cuando se modifican la velocidad o el
diámetro del impulsor es lo que conocemos leyes de
afinidad.
• LEYES DE AFINIDAD

…del doc Word …del libro Carga Teórica y Carga Neta. Rendimiento
Problemas para tarea
