PROYECTO A NIVEL DE ESTUDIO DEFINITIVO Y EXPEDIENTE TÉCNICO

#REF!

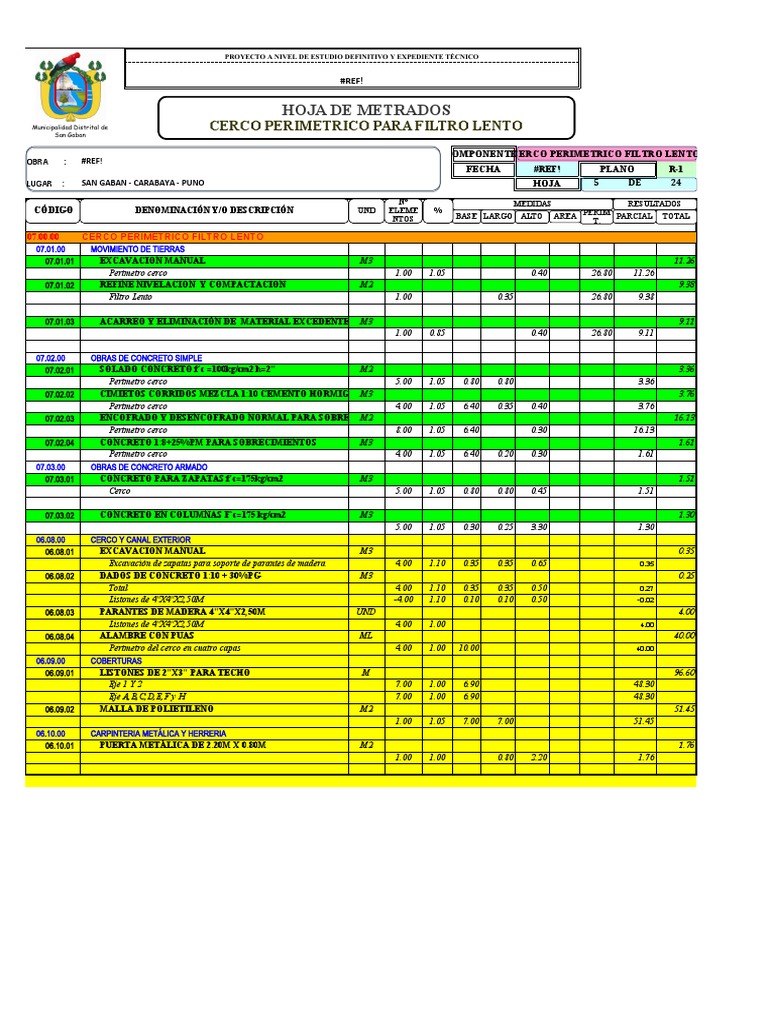

HOJA DE METRADOS
Municipalidad Distrital de CERCO PERIMETRICO PARA FILTRO LENTO
San Gaban

COMPONENTE
CERCO
: PERIMETRICO FILTRO LENTO
OBRA : #REF!
FECHA #REF! PLANO R-1
LUGAR : SAN GABAN - CARABAYA - PUNO HOJA 5 DE 24

N° MEDIDAS RESULTADOS
CÓDIGO DENOMINACIÓN Y/O DESCRIPCIÓN UND ELEME % PERIM PARCIAL
NTOS BASE LARGO ALTO AREA TOTAL
T.

07.00.00 CERCO PERIMETRICO FILTRO LENTO

07.01.00 MOVIMIENTO DE TIERRAS
07.01.01 EXCAVACION MANUAL M3 11.26
Perímetro cerco 1.00 1.05 0.40 26.80 11.26
07.01.02 REFINE NIVELACION Y COMPACTACION M2 9.38
Filtro Lento 1.00 0.35 26.80 9.38

07.01.03 ACARREO Y ELIMINACIÓN DE MATERIAL EXCEDENTE M3 9.11

1.00 0.85 0.40 26.80 9.11

07.02.00 OBRAS DE CONCRETO SIMPLE

07.02.01 SOLADO CONCRETO f´c =100kg/cm2 h=2" M2 3.36
Perímetro cerco 5.00 1.05 0.80 0.80 3.36
07.02.02 CIMIETOS CORRIDOS MEZCLA 1:10 CEMENTO HORMIG M3 3.76
Perímetro cerco 4.00 1.05 6.40 0.35 0.40 3.76
07.02.03 ENCOFRADO Y DESENCOFRADO NORMAL PARA SOBREC M2 16.13
Perímetro cerco 8.00 1.05 6.40 0.30 16.13
07.02.04 CONCRETO 1:8+25%PM PARA SOBRECIMIENTOS M3 1.61
Perímetro cerco 4.00 1.05 6.40 0.20 0.30 1.61
07.03.00 OBRAS DE CONCRETO ARMADO
07.03.01 CONCRETO PARA ZAPATAS f´c=175kg/cm2 M3 1.51
Cerco 5.00 1.05 0.80 0.80 0.45 1.51

07.03.02 CONCRETO EN COLUMNAS F`c=175 kg/cm2 M3 1.30

5.00 1.05 0.30 0.25 3.30 1.30
06.08.00 CERCO Y CANAL EXTERIOR
06.08.01 EXCAVACION MANUAL M3 0.35
Excavación de zapatas para soporte de parantes de madera 4.00 1.10 0.35 0.35 0.65 0.35
06.08.02 DADOS DE CONCRETO 1:10 + 30%PG M3 0.25
Total 4.00 1.10 0.35 0.35 0.50 0.27
Listones de 4"X4"X2,50M -4.00 1.10 0.10 0.10 0.50 -0.02
06.08.03 PARANTES DE MADERA 4"X4"X2,50M UND 4.00
Listones de 4"X4"X2,50M 4.00 1.00 4.00
06.08.04 ALAMBRE CON PUAS ML 40.00
Perímetro del cerco en cuatro capas 4.00 1.00 10.00 40.00
06.09.00 COBERTURAS
06.09.01 LISTONES DE 2"X3" PARA TECHO M 96.60
Eje 1 Y 2 7.00 1.00 6.90 48.30
Eje A,B,C,D,E,F y H 7.00 1.00 6.90 48.30
06.09.02 MALLA DE POLIETILENO M2 51.45
1.00 1.05 7.00 7.00 51.45
06.10.00 CARPINTERIA METÁLICA Y HERRERIA
06.10.01 PUERTA METÁLICA DE 2.20M X 0.80M M2 1.76
1.00 1.00 0.80 2.20 1.76
 PROYECTO A NIVEL DE ESTUDIO DEFINITIVO - EXPEDIENTE TECNICO

"MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE Y SANEAMIENTO EN EL CENTRO POBLADO DE

PARINA, DISTRITO DE OCUVIRI - LAMPA - PUNO"

Municipalidad Distrital de
Ocuviri
HOJA DE METRADOS
(FILTRO BIOLOGICO 02 UND.)

"MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE Y SANEAMIENTO EN COMPONENTE :PTAR 1 UND
OBRA : EL CENTRO POBLADO DE
PARINA, DISTRITO DE OCUVIRI - LAMPA - PUNO" FECHA SET. - 2020 PLANO
LUGAR : OCUVIRI-LAMPA-PUNO HOJA
° MEDIDAS RESULTADOS
CÓDIGO DENOMINACIÓN Y/O DESCRIPCIÓN UND ELEM % LARG SUB
ENTOS ANCHO ALTO AREA PERIM PARCIAL TOTAL
O T. .TOTAL
04.01 FILTRO BIOLOGICO (02 UND)
04.01.01 TRABAJOS PRELIMINARES
04.01.01.01 LIMPIEZA MANUAL DEL TERRENO M2 51.22 51.22
Filtro biologico 1.00 51.22 51.22
04.01.01.01 TRAZO, NIVELACION Y REPLANTEO M2 51.22 51.22
Filtro biologico 1.00 51.22 51.22
04.01.02 MOVIMIENTO DE TIERRAS
04.01.02.01 EXCAVACIÓN MANUAL EN TERRENO NORMAL M3 38.42 38.42
Filtro biologico 1.00 0.75 51.22 38.42
04.01.02.02 REFINE, NIVELACÍON Y COMPACTACIÓN EN TERRENO NORMAL M2 51.22 51.22
Filtro biologico 1.00 51.22 51.22
04.01.02.03 RELLENO CON MATERIAL PROPIO SELECCIONADO M3 1.01 1.01
Filtro biologico 1.00 6.70 0.10 0.75 1.01
ELIMINACION DE MATERIAL EXCEDENTE, DIST. PROM. 3KM, CARGUIO
04.01.02.04
CON MAQUINARIA
M3 95.80 95.80
Filtro biologico 1.20 79.83 95.80

04.01.03 CONCRETO SIMPLE

CONCRETO F'C=140 KG/CM2, E=4", PARA SOLADO DE ESTRUCTURAS
04.01.03.01
CON MAQUINARIA
M2 26.40 26.40
Filtro biologico 1.00 5.50 4.80 26.40

04.01.04 OBRAS DE CONCRETO ARMADO

CONCRETO F'C= 210KG/CM2 EN PTAR
04.01.04.01 M3 27.76 27.76
Filtro biologico
Losa de piso 1.00 7.05 5.00 0.25 8.81
Muro longitudinal 2.00 5.00 4.00 0.25 10.00
Muro transversal 2.00 4.20 4.00 0.25 8.40
Muro transversal 4.00 0.40 0.15 0.70 0.17
Plataforma de drenaje 2.00 1.25 1.00 0.15 0.38
ENCOFRADO Y DESENCOFRADO PARA ESTRUCTURAS
04.01.04.02 M2 29.50 29.50
Camara de Rejas
Losa de piso 1.00 0.15 14.20 2.13
Muro exterior 1.00 0.70 14.20 9.94
Muro interior 1.00 0.60 13.44 8.06
Muro interior 2.00 4.20 0.70 5.88
2.00 0.15 0.60 0.18
Plataforma de drenaje 2.00 0.15 4.10 1.23
2.00 1.04 2.08

ACERO DE REFUERZO fy=4,200 kg/cm2

04.01.04.03 KG 38.00 81.26 81.26

04.01.05 PRUEBA DE CALIDAD

PRUEBAS DE CALIDAD DEL CONCRETO (PRUEBA A LA COMPRESION)
04.01.05.01 UND 3.00 3.00

04.01.06 REVOQUES, ENLUCIDOS Y MOLDURAS

TARRAJEO CON IMPERMEABILIZANTE; MEZ. C:A=1:2; E=2 CM
04.01.06.01 M2 22.04 22.04
Camara de Rejas
Losa de piso 1.00 2.61 2.61
Losa de fondo 1.00 2.40 2.40
Muro interior 1.00 6.16 0.35 2.16
Muro interior 1.00 6.90 0.75 5.18
Muro interior cental 1.00 4.20 0.35 1.47
Muro interior cental 1.00 4.20 0.75 3.15
Muro interior cental 2.00 0.35 0.15 0.11
Derrames 1.00 2.33 2.33
Plataforma de drenaje 2.00 1.32 2.64
TARRAJEO DE EXTERIORES, C:A 1:4, e=1.50 cm.
04.01.06.02 M2 8.55 8.55
Camara de Rejas
Muro exterior 1.00 6.25 0.50 3.13
Muro exterior 1.00 7.23 0.75 5.42

04.01.07 PINTURA
PINTURA P/MURO EXTERIOR C/ESMALTE - 2 MANOS
04.01.07.01 M2 12.68 12.68
Camara de Rejas
Muro exterior 1.00 6.25 0.50 3.13
 PROYECTO A NIVEL DE ESTUDIO DEFINITIVO - EXPEDIENTE TECNICO

"MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE Y SANEAMIENTO EN EL CENTRO POBLADO DE

PARINA, DISTRITO DE OCUVIRI - LAMPA - PUNO"

Municipalidad Distrital de
Ocuviri
HOJA DE METRADOS
(FILTRO BIOLOGICO 02 UND.)

"MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE Y SANEAMIENTO EN COMPONENTE :PTAR 1 UND
OBRA : EL CENTRO POBLADO DE
PARINA, DISTRITO DE OCUVIRI - LAMPA - PUNO" FECHA SET. - 2020 PLANO
LUGAR : OCUVIRI-LAMPA-PUNO HOJA
° MEDIDAS RESULTADOS
CÓDIGO DENOMINACIÓN Y/O DESCRIPCIÓN UND ELEM % LARG SUB
ENTOS ANCHO ALTO AREA PERIM PARCIAL TOTAL
O T. .TOTAL
Muro exterior 1.00 7.23 0.75 5.42
Derrames 1.00 2.33 2.33
Plataforma de drenaje 2.00 0.90 1.80

04.01.08 EQUIPAMIENTO
REJA PARA RETENCION DE SOLIDOS F° 1/4" C/MARCO L 1/2"X1/2" 1/4"
04.01.08.01 GLB 1.00 1.00 1.00

COMPUERTA 50X50
04.01.08.01 UND 1.00 1.00 1.00
 PROYECTO A NIVEL DE ESTUDIO DEFINITIVO - EXPEDIENTE TECNICO

"MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE Y SANEAMIENTO EN EL CENTRO POBLADO DE

PARINA, DISTRITO DE OCUVIRI - LAMPA - PUNO"

HOJA
HOJADE
DEMETRADOS
METRADOS
Municipalidad Provincial de
Cotabambas
SECTOR-I
CAPTACION
(QUINURA,DE
ÑANPUCYO
LADERA(05-UNID.)
Y ANTATYANA)

"MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE Y SANEAMIENTO EN EL CENTRO POBLADO DE

COMPONENTE : CAPTACION DE TIPO LADE 5 UND
OBRA : PARINA, DISTRITO DE OCUVIRI - LAMPA - PUNO"
FECHA PLANO AP
LUGAR : OCUVIRI-LAMPA-PUNO HOJA
N°
ELEM MEDIDAS RESULTADOS
CÓDIGO DENOMINACIÓN Y/O DESCRIPCIÓN UND % PERI PARCIAL
ENTO BASE LARGO ALTO AREA TOTAL TOTAL
S MT.
CAPTACIONES
CAPTACION DE LADERA ( UND)
DESVIO PROVISIONAL AGUA EN MANANTE GLB 1.00 5.00
1.00 1.00 1.00 1.00
LIMPIEZA DE TERRENO MANUAL M2 3.58 17.91
Cap. 02 1.00 1.20 1.10 1.32
1.00 1.95 1.16 2.26
TRAZO Y REPLANTEO M2 3.42 17.10
Cap. 02 1.00 0.60 0.60 0.36
1.00 1.10 0.90 0.99
1.00 1.82 1.14 2.07
EXCAVACION MANUAL EN TERRENO NORMAL M3 2.16 10.82
Cap. 02 1.00 0.60 0.60 0.30 0.11
1.00 1.10 0.90 0.30 0.30
1.00 1.82 1.14 0.85 1.76
REFINE Y NIVELACION Y COMPACTADO M2 2.18 10.92
Cap. 02 1.00 0.60 0.60 0.30 0.11
1.00 1.10 0.90 0.30 0.30
1.00 1.82 1.14 0.86 1.78

ACARREO DE MATERIAL EXCEDENTE (D=30 M) M3 2.60 12.98

Cap. 02 1.00 1.20 0.60 0.60 0.30 0.13
1.00 1.20 1.10 0.90 0.30 0.36
1.00 1.20 1.82 1.14 0.85 2.11
EXCAVACION CUNETAS DE CORONACION M3 9.80 49.00
1.00 10.00 0.98 9.80
SOLADO PARA BASE H=2" M2 1.29 6.45
Caja de v 1.00 0.65 0.80 0.52
Captacion 1.00 0.70 1.10 0.77

CONCRETO f'c=140 kg/cm2 P/CUBIERTA Y BAJO FILTRO S/M M3 0.53 2.63

Camara de proteccion 1.00 0.70 1.50 0.50 0.53

ACERO ESTRUCTURAL TRABAJADO P/LOSA Y MURO KG 81.47 407.37

Cap. 02 VER CUADRO DE METRADOS 1.00 81.47

ENCOFRADO Y DESENCOFRADO P/MURO M2 13.65 68.26

Cap. 02
Muros caja (perimetro exterior) 1.00 3.32 1.03 3.42
1.68 0.34 0.57
Muros caja (perimetro interior) 1.00 2.80 1.03 2.88
Aleros (perimetro exterior) 1.00 2.88 1.66 4.77
Dado de concreto 1.00 1.20 0.30 0.36
Muros caja valvulas(perimetro exterior) 1.00 1.80 0.50 0.90
Muros caja valvulas(perimetro interior) 1.00 1.50 0.50 0.75

CONCRETO f'c=175 kg/cm2 P/FONDO Y MURO M3 1.36 6.82

Cap. 02
Muro de Captacion M3 1.00 0.90 0.10 1.03 0.09
1.00 0.90 0.10 1.37 0.12
2.00 0.70 0.10 1.03 0.14
Muros Aleros 2.00 1.35 0.10 1.53 0.41
Muro de Caja de valvulas 2.00 0.60 0.10 0.50 0.06
1.00 0.40 0.10 0.50 0.02
Losa de fondo 1.00 1.10 0.90 0.15 0.15
Caja de valvulas 1.00 0.70 0.80 0.15 0.08
Dentellones 1.00 0.15 1.10 0.20 0.03
1.00 0.15 1.10 0.35 0.06
Concreto de Techo 1.00 0.20 0.70 0.10 0.01
Concreto de Proteccion Afloramiento 1.00 1.68 1.04 0.10 0.17

ACERO DE REFUERZO F'y=4200 KG/CM2 P/TAPA KG 7.65 38.25

Cap. 02 1.00 7.65
ENCOFRADO Y DESENCOFRADO P/TAPA M2 0.49 2.45
Cap. 02 1.00 0.70 0.70 0.49
CONCRETO f'c= 210 kg/cm2 P/TAPA M3 0.03 0.15
Concreto techo 0.90 0.90 0.10 0.00 0.03
TARRAJEO CON IMPERMEABILIZANTE (1:1, E=1.5CM) M2 4.19 20.95
 PROYECTO A NIVEL DE ESTUDIO DEFINITIVO - EXPEDIENTE TECNICO

"MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE Y SANEAMIENTO EN EL CENTRO POBLADO DE

PARINA, DISTRITO DE OCUVIRI - LAMPA - PUNO"

HOJA
HOJADE
DEMETRADOS
METRADOS
Municipalidad Provincial de
Cotabambas
SECTOR-I
CAPTACION
(QUINURA,DE
ÑANPUCYO
LADERA(05-UNID.)
Y ANTATYANA)

"MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE Y SANEAMIENTO EN EL CENTRO POBLADO DE

COMPONENTE : CAPTACION DE TIPO LADE 5 UND
OBRA : PARINA, DISTRITO DE OCUVIRI - LAMPA - PUNO"
FECHA PLANO AP
LUGAR : OCUVIRI-LAMPA-PUNO HOJA
N°
ELEM MEDIDAS RESULTADOS
CÓDIGO DENOMINACIÓN Y/O DESCRIPCIÓN UND % PERI PARCIAL
ENTO BASE LARGO ALTO AREA TOTAL TOTAL
S MT.
Cap. 02 4.00 0.70 1.00 2.80
1.00 0.70 0.70 0.49
Caja de valvulas 2.00 0.50 0.50 0.50
2.00 0.40 0.50 0.40
TARRAJEO EN INTERIOR Y EXTERIOR (1:2, E=1.5CM) M2 7.30 36.48
Cap. 02 3.00 0.90 1.03 2.78
2.00 1.39 1.30 3.61
Caja de valvulas 2.00 0.50 0.50 0.50
2.00 0.40 0.50 0.40
MATERIAL GRANULAR M3 0.80 4.02
Cap. 02 1.00 0.84 1.04 0.92 0.80
FILTRO DE GRAVA M3 0.80 4.02
Cap. 02 1.00 0.84 1.04 0.92 0.80

VALVULA Y ACCESORIOS EN CAPTACION T/LADERA (3/4") UND 1.00 1.00 5.00

Cap. 02 1.00
COLOCADO DE VALVULA Y ACCESORIOS EN CAPTACION GLB 2.64 13.20
Cap. 02 1.00 1.00 1.00
PINTURA EN MUROS EXTERIORES M2 1.64 8.20
2.00 0.80 0.50 0.80
2.00 0.60 0.40 0.48
1.00 0.90 0.40 0.36
CERCO PERIMETRICO
COLOCADO DE CERCO DE PROTECCION ML 13.64 68.20
Lado 2.00 3.80 7.60
Ancho 2.00 3.02 6.04
PINTURA EN CERCO M2 4.09 20.43
8.00 1.60 0.32 4.09
 PROYECTO A NIVEL DE ESTUDIO DEFINITIVO - EXPEDIENTE TECNICO

"MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE Y SANEAMIENTO EN EL CENTRO POBLADO DE

PARINA, DISTRITO DE OCUVIRI - LAMPA - PUNO"

Municipalidad Provincial de
Sandia
HOJA DE METRADOS ACERO
camara de rejas

"MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE Y SANEAMIENTO EN EL COMPONENTE : DESARENADOR

OBRA : CENTRO POBLADO DE
PARINA, DISTRITO DE OCUVIRI - LAMPA - PUNO"
FECHA PLANO

LUGAR : OCUVIRI-LAMPA-PUNO AGOSTO - 2015

HOJA 1
Diseño N° de N° de Long. Longitud (m) por Ø Peso
Itens Descripcion del Ø elemento piezas por Por 1/4" 3/8" 1/2" 5/8" 3/4" 1"
s iguales elemento pieza kg
fierro 0.248 0.560 0.994 1.552 2.235 3.973

#REF! #REF! 52.258

Los Longitudinal 3/8" 1 4 3.00 - 12.0 - - - - 6.720

Losa Transversal 3/8" 1 13 0.40 - 5.2 - - - - 2.912

Paredes Longitudinal 3/8" 2 4 5.00 - 40.0 - - - - 22.400

Paredes Transversal 3/8" 2 11 0.70 - 15.4 - - - - 8.624

Tapa Longitudinal 3/8" 2 4 1.25 - 10.0 - - - - 5.600

Tapa Transversal 3/8" 2 10 0.40 - 8.0 - - - - 4.480

 PROYECTO A NIVEL DE ESTUDIO DEFINITIVO - EXPEDIENTE TECNICO

"MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE Y SANEAMIENTO EN EL CENTRO POBLADO DE

PARINA, DISTRITO DE OCUVIRI - LAMPA - PUNO"

Municipalidad Provincial de
HOJA DE METRADOS ACERO
CAPTACION DE LADERA (05 - UND.)
Cotabambas

"MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE Y SANEAMIENTO EN EL CENTRO COMPONENTE : CAPTACION Nª02
OBRA : POBLADO DE
PARINA, DISTRITO DE OCUVIRI - LAMPA - PUNO" FECHA PLANO
LUGAR : OCUVIRI-LAMPA-PUNO C-1
HOJA

Diseño N° de N° de Long. Longitud (m) por Ø Peso

itens Descripcion del Ø elemento piezas por Por 1/4" 3/8" 1/2" 5/8" 3/4" 1"
s iguales elemento pieza kg
fierro 0.248 0.560 0.994 1.552 2.235 3.973

ACERO ESTRUCTURAL TRABAJADO P/LOSA Y MURO 81.474

acero horizontal, alero 3/8" 2 7 1.38 - 19.3 - - - - 10.819
acero horizontal, caja 3/8" 2 5 1.12 - 11.2 - - - - 6.272
3/8" 2 5 1.13 - 11.3 - - - - 6.328
Acero horiz. Pestañas techo 3/8" 1 2 1.12 - 2.2 - - - - 1.254
Acero horizontal caja valv. 3/8" 1 3 2.10 - 6.3 - - - - 3.528
Acero horizontal protec. 3/8" 2 1 3.21 - 6.4 - - - - 3.595
3/8" 2 1 3.14 - 6.3 - - - - 3.517
Acero tapa proteccion cap 3/8" 1 6 3.12 - 18.7 - - - - 10.483
3/8" 1 1 3.46 - 3.5 - - - - 1.938

acero vertical, alero 3/8" 2 1 6.83 - 13.7 - - - - 7.650

acero vertical caja 3/8" 1 5 2.05 - 10.3 - - - - 5.740
3/8" 1 5 0.14 - 0.7 - - - - 0.392
3/8" 2 5 1.10 - 11.0 - - - - 6.160
Acero vertical pestaña tech 3/8" 1 5 0.40 - 2.0 - - - - 1.120
acero veltical caja valvulas 3/8" 1 7 0.68 - 4.8 - - - - 2.666
acero fondo 3/8" 2 5 1.20 - 12.0 - - - - 6.720
3/8" 1 6 0.98 - 5.9 - - - - 3.293
