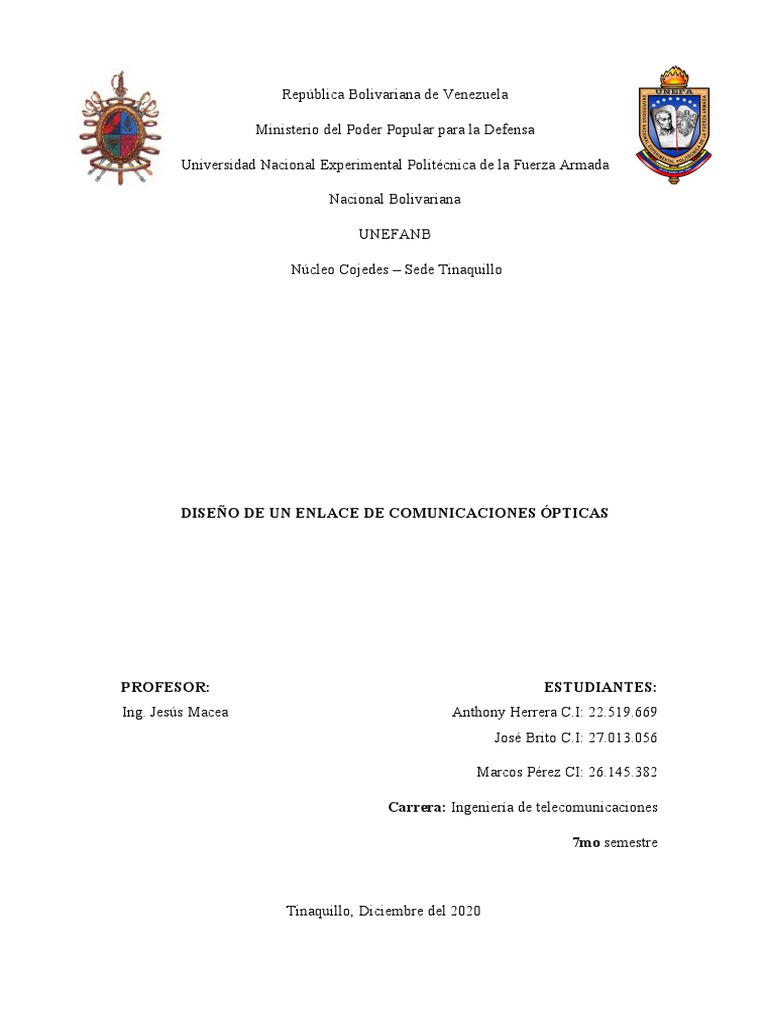

República Bolivariana de Venezuela

Ministerio del Poder Popular para la Defensa

Universidad Nacional Experimental Politécnica de la Fuerza Armada

Nacional Bolivariana

UNEFANB

Núcleo Cojedes – Sede Tinaquillo

DISEÑO DE UN ENLACE DE COMUNICACIONES ÓPTICAS

PROFESOR: ESTUDIANTES:
Ing. Jesús Macea Anthony Herrera C.I: 22.519.669
José Brito C.I: 27.013.056

Marcos Pérez CI: 26.145.382

Carrera: Ingeniería de telecomunicaciones

7mo semestre

Tinaquillo, Diciembre del 2020

 CARACTERÍSTICAS DEL ENLACE

 Distancia total del enlace óptico: 3.04 Kilómetros

 Zona: Tinaquillo – Estado Cojedes

 Punto A: Ubicación: Urb. Tamanaco (Latitud: 9°55'10.40"N - Longitud:

68°18'24.22"O)

 Punto B: Ubicación: Aceros Laminados (Latitud: 9°55'3.53"N - Longitud:

68°17'10.12"O)

 Tipo de Cable: Monomodo ADSS

MATERIAL UTILIZADO

 Roseta óptica: Caja de Abonado FTB-004

 Cable de Fibra Monomodo: Carrete de 3 km de Fibra Óptica Aérea (ADSS)

G.652D Monomodo de 2 Hilos Exterior Span 150

TÉCNICAS EMPLEADAS Y MÉTODO DE CONSTRUCCIÓN

Tipo de Red: Red Óptica Pasiva (PON)

Una red PON, es un caso concreto de red de acceso en que el medio físico de

transporte es fibra óptica y en que los elementos de la red de agregación y distribución

son pasivos, es decir, carecen de alimentación eléctrica., requiere solo de equipos

activos en las dos puntas para generar la señal óptica.

Tipo de Red Óptica Pasiva: GPON

 La tecnología GPON es la red pasiva en Gigabit, esta tecnología permite trabajar a

velocidades superiores de 1 Gbps, soporta servicios de voz tanto TDM ( multiplicación

por división de tiempo) como SONET (red óptica síncrona) en la cual transporta mucha

información a través de la red de fibra, tiene un alcance de 20 Km y tiene una velocidad

de bajada 2.5 Gbps y de subida 1.5 Gbps esto hace ver que son asimétricas, también

soporta video de alta calidad y sin interrupciones esta tecnología desarrollo otras

aplicaciones que en otras redes con menor ancho de banda sería imposible transmitirlas.

Arquitectura: FTTH

El FTTH es la fibra óptica que llega hasta el usuario en otras palabras al hogar. Es

una tecnología de telecomunicaciones que consiste en la utilización de cableado de fibra

óptica y sistemas de distribución ópticos para la provisión de servicios de internet,

telefonía IP y televisión (IPTV) a hogares, negocios y empresas. Es capaz de soportar el

ancho de banda necesario que requiera los hogares, su arquitectura es de fibra desde el

terminal de línea óptico hasta el dispositivo ubicado en el usuario.

Método de tendido de cable: Tendido Aéreo

Esta técnica se trata en que el cable de fibra óptica viaja por los postes del sector, se

debe tomar en cuenta que si los postes de este cuentan con servicio de tendido aéreo, ya

que diferentes empresas comparten los amarres de distribución, etiquetando

debidamente los cables de fibra. Es el tendido más usado en el ámbito de las

telecomunicaciones porque la mayoría de los sectores cuentan con postes, de tal manera

facilita realizar trabajos de nuevas implementaciones de red de fibra óptica.

 ELEMENTOS PASIVOS DE LA RED

 Cable de Fibra Monomodo ADSS

Está diseñado para instalaciones aéreas entre postes. Este tipo de cables ofrecen

resistencia a la tracción necesaria sin necesidad de incluir elementos metálicos.

 Roseta óptica

Es una caja compacta que soporta la entrada de los cables de fibra óptica procedentes

del repartidor del edificio para distribuirlos en casa de abonado antes de acceder a la

ONT.
ANEXO: Red Óptica
 PRESENTACIÓN DE LA EMPRESA PROVEEDORA

Nombre: VENTEL (Venezolana de telecomunicaciones)

Misión: Ofrecer un servicio de telecomunicaciones de primer nivel y permanente a

sus clientes, con el fin de promover el desarrollo del país en el ámbito social y
empresarial, satisfaciendo así las necesidades de comunicación e información de todos
los ciudadanos.

Visión: Ser la primera empresa de telecomunicaciones con mayor número de clientes

y sucursales, reconocida en toda la nación por su calidad en los servicios prestados, y su
constante implementación de equipos innovadores que permitan permanecer al país en
la vanguardia de las telecomunicaciones.
