PROCEDIMIENTO ESCRITO DE TRABAJO SEGURO:
MONTAJE DE POSTES.
1. Objetivo.
El objetivo de este procedimiento es dar las pautas generales a seguir para el MONTAJE
DE POSTES.
2. Campo de Aplicación.
Este procedimiento aplica a la Obra:
“SUBSISTEMA DE DISTRIBUCION PRIMARIA (10-22.9) kV – 3Ø, SUBSISTEMA DE
DISTRIBUCIÓN SECUNDARIA 380/220V E INSTALACIONES DE ALUMBRADO PÚBLICO
PARA LA HABILITACION URBANA “EL OASIS DE PIURA” TORRES “X” y “Z”, DEL
DISTRITO 26 DE OCTUBRE, PROVINCIA Y DEPARTAMENTO DE PIURA”
3. Documentación.
Código Nacional de Electricidad.
Ley N°29783 D.S.005- 2012 -TR ley de seguridad y salud en el trabajo y su
aplicación del 19 de agosto del 2011.
Ley de Concesiones Eléctricas, Decreto Ley Nº 25844 del 06.11.92 y su Reglamento,
Decreto Supremo Nº 009-93-EM, publicado en el Peruano del 25.02.93 y Fe de
Erratas publicada el 15.03.93.
Ley para Asegurar el Desarrollo Eficiente de la Generación Eléctrica, Ley N° 28832.
Reglamento Nacional de Construcciones.
Reglamento de Seguridad y Salud en el Trabajo con Electricidad aprobado con RM
111-2013 MEM/DM marzo 2013.
Normas DGE aplicables a Subestaciones de Potencia
4. Definiciones.
No aplica
5. Desarrollo.
5.1 Actividades Preliminares.
Inspección Previa de Trabajos a desarrollar.
Identificación de la zona de Trabajo y riesgos potenciales.
Establecer charla de 5 minutos antes de la ejecución de la tarea.
Verificar y revisar los equipos de protección personal y herramientas a usar.
5.2 Actividades de Operación
Antes de empezar a señalizar, verificar que en el lugar de trabajo no existan otra clase
de riesgos.
Proceder a señalizar y delimitar el área de trabajo, en la cual se encontrarán el camión
grúa, herramientas, equipos y materiales; todos ellos en forma ordenada.

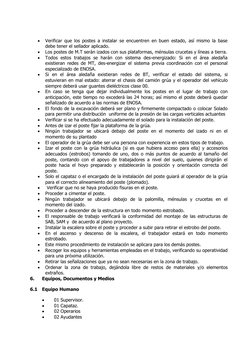

Verificar que los postes a instalar se encuentren en buen estado, así mismo la base
debe tener el sellador aplicado.
Los postes de M.T serán izados con sus plataformas, ménsulas crucetas y líneas a tierra.
Todos estos trabajos se harán con sistema des-energizado: Si en el área aledaña
existieran redes de MT, des-energizar el sistema previa coordinación con el personal
especializado de ENOSA.
Si en el área aledaña existieran redes de BT, verificar el estado del sistema, si
estuvieran en mal estado: aterrar el chasis del camión grúa y el operador del vehículo
siempre deberá usar guantes dieléctricos clase 00.
En caso se tenga que dejar individualmente los postes en el lugar de trabajo con
anticipación, este tiempo no excederá las 24 horas; así mismo el poste deberá quedar
señalizado de acuerdo a las normas de ENOSA.
El fondo de la excavación deberá ser plano y firmemente compactado o colocar Solado
para permitir una distribución uniforme de la presión de las cargas verticales actuantes
Verificar si se ha efectuado adecuadamente el solado para la instalación del poste.
Antes de izar el poste fijar la plataforma de la grúa.
Ningún trabajador se ubicará debajo del poste en el momento del izado ni en el
momento de su plantado
El operador de la grúa debe ser una persona con experiencia en estos tipos de trabajo.
Izar el poste con la grúa hidráulica (si es que hubiera acceso para ella) y accesorios
adecuados (estrobos) tomando de uno, dos o más puntos de acuerdo al tamaño del
poste, contando con el apoyo de trabajadores a nivel del suelo, quienes dirigirán el
poste hacia el hoyo preparado y establecerán la posición y orientación correcta del
poste.
Solo el capataz o el encargado de la instalación del poste guiará al operador de la grúa
para el correcto alineamiento del poste (plomado).
Verificar que no se haya producido fisuras en el poste.
Proceder a cimentar el poste.
Ningún trabajador se ubicará debajo de la palomilla, ménsulas y crucetas en el
momento del izado.
Proceder a descender de la estructura en todo momento estrobado.
El responsable de trabajo verificará la conformidad del montaje de las estructuras de
SAB, SAM y de acuerdo al plano proyecto.
Instalar la escalera sobre el poste y proceder a subir para retirar el estrobo del poste.
En el ascenso y descenso de la escalera, el trabajador estará en todo momento
estrobado.
Este mismo procedimiento de instalación se aplicara para los demás postes.
Recoger los equipos y herramientas empleadas en el trabajo, verificando su operatividad
para una próxima utilización.
Retirar las señalizaciones que ya no sean necesarias en la zona de trabajo.
Ordenar la zona de trabajo, dejándola libre de restos de materiales y/o elementos
extraños.
6. Equipos, Documentos y Medios
6.1 Equipo Humano
01 Supervisor.
01 Capataz.
02 Operarios
02 Ayudantes

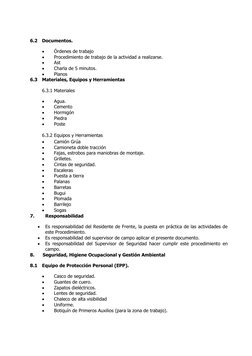

6.2 Documentos.
Órdenes de trabajo
Procedimiento de trabajo de la actividad a realizarse.
Ast
Charla de 5 minutos.
Planos
6.3 Materiales, Equipos y Herramientas
6.3.1 Materiales
Agua.
Cemento
Hormigón
Piedra
Poste
6.3.2 Equipos y Herramientas
Camión Grúa
Camioneta doble tracción
Fajas, estrobos para maniobras de montaje.
Grilletes.
Cintas de seguridad.
Escaleras
Puesta a tierra
Palanas
Barretas
Bugui
Plomada
Barrilejo
Sogas
7. Responsabilidad
Es responsabilidad del Residente de Frente, la puesta en práctica de las actividades de
este Procedimiento.
Es responsabilidad del supervisor de campo aplicar el presente documento.
Es responsabilidad del Supervisor de Seguridad hacer cumplir este procedimiento en
campo.
8. Seguridad, Higiene Ocupacional y Gestión Ambiental
8.1 Equipo de Protección Personal (EPP).
Casco de seguridad.
Guantes de cuero.
Zapatos dieléctricos.
Lentes de seguridad.
Chaleco de alta visibilidad
Uniforme.
Botiquín de Primeros Auxilios (para la zona de trabajo).

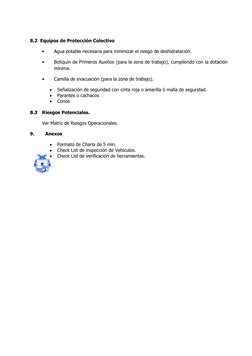

8.2 Equipos de Protección Colectivo
• Agua potable necesaria para minimizar el riesgo de deshidratación.
• Botiquín de Primeros Auxilios (para la zona de trabajo), cumpliendo con la dotación
mínima.
• Camilla de evacuación (para la zona de trabajo).
Señalización de seguridad con cinta roja o amarilla ó malla de seguridad.
Parantes o cachacos
Conos
8.3 Riesgos Potenciales.
Ver Matriz de Riesgos Operacionales.
9. Anexos
Formato de Charla de 5 min.
Check List de inspección de Vehículos.
Check List de verificación de herramientas.
